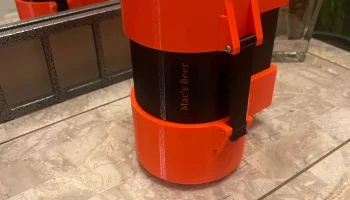

Контейнер для перевозки пивных кружек...

За этим стоит история. Во время похода любимая пивная кружка моего друга стояла на столе для пикника, а его радиоуправляемая машина рядом с ней. Я взял в руки пульт дистанционного управления и случайно заставил его сбить пивную кружку со стола. Кружка разбилась.

Я купил кружку на замену на eBay, но, только что купив свой первый 3D-принтер (MK4), решил, что не допущу повторения подобного. Это мое первое творение.

Я перепечатал основание и верх, чтобы исправить некоторые серьезные проблемы с целостностью сборки. Очевидно, что это подойдет только для кружки этого размера, поэтому вам придется перемешать ее, чтобы она соответствовала тому, что у вас есть. Хорошая новость: я полностью разработал это в TinkerCAD, так что это простой ремикс.

Изменения по сравнению с оригиналом:

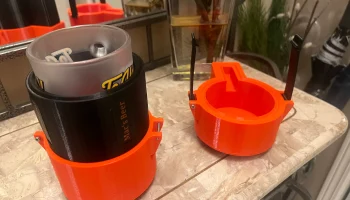

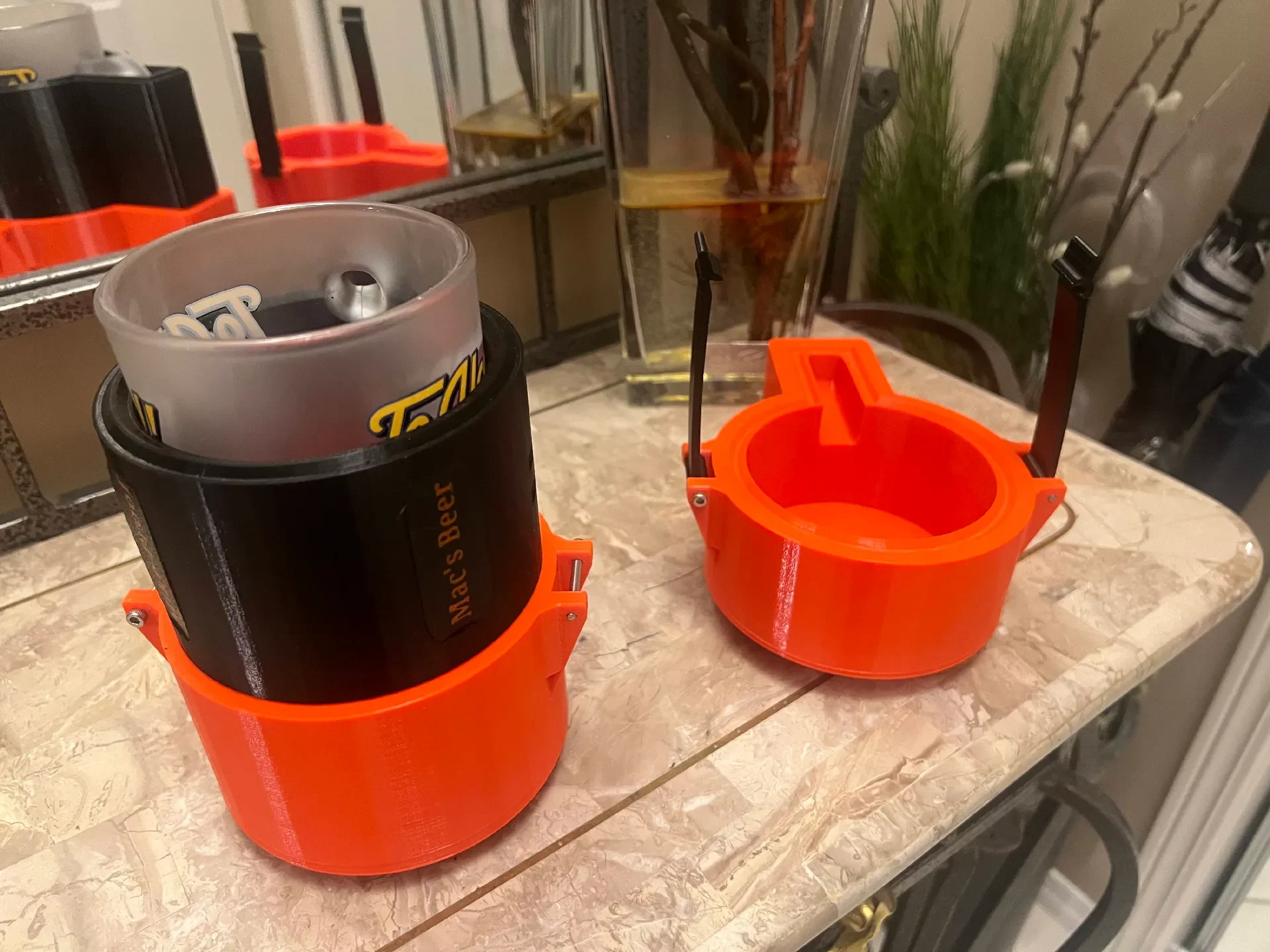

База и верх теперь версии v3 — средняя часть не изменилась.

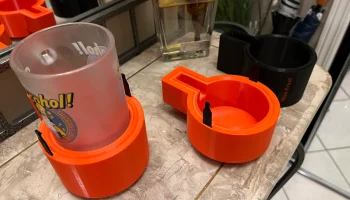

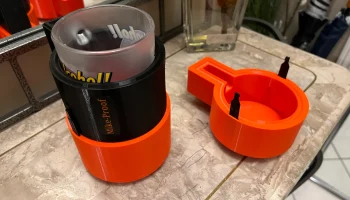

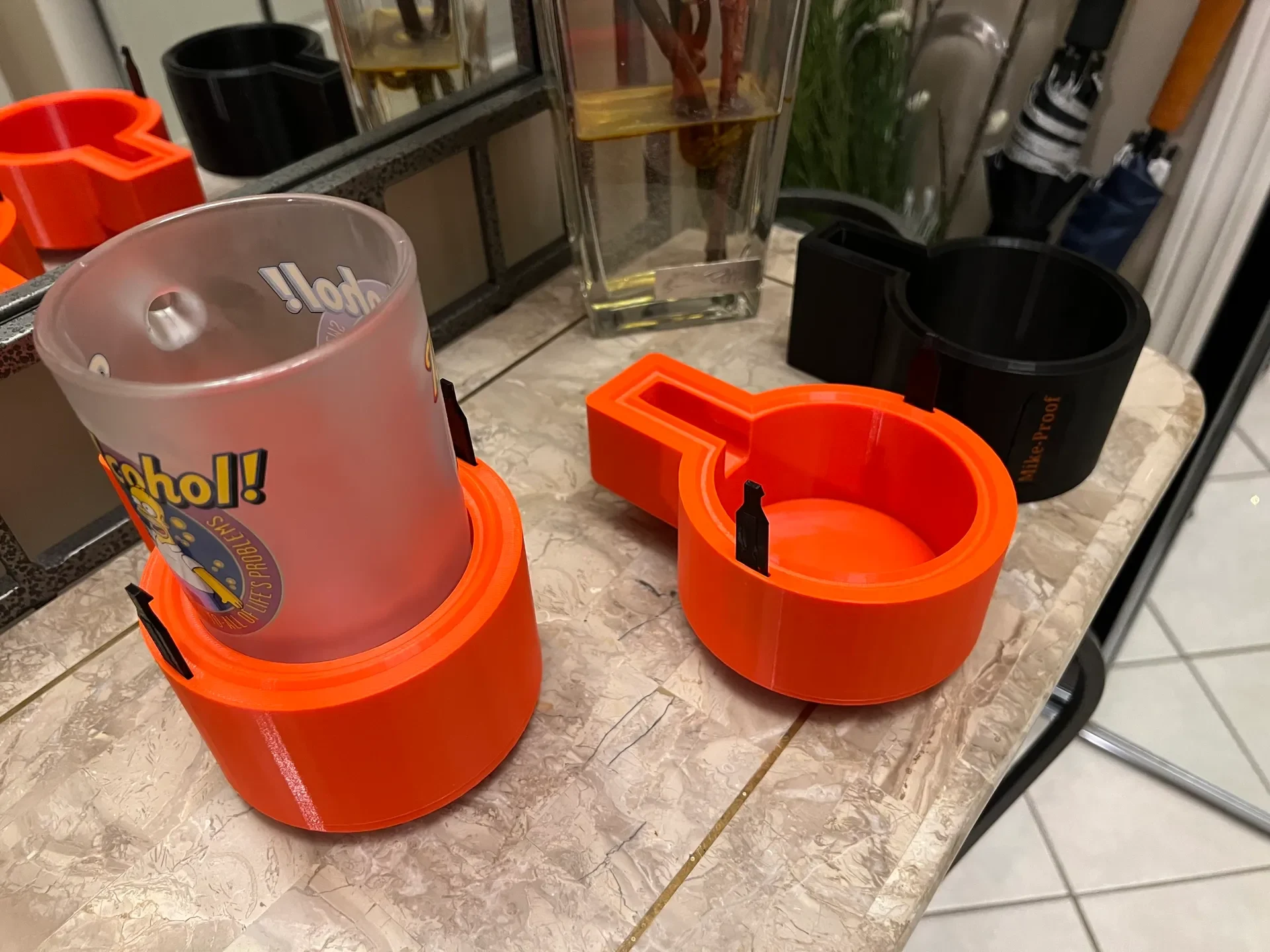

Сужение внизу центрирует чашку и защищает прижимные зажимы.
Всего 6 прижимных зажимов, напечатанных в два раза толще, чтобы обеспечить лучшее сцепление с кружкой.

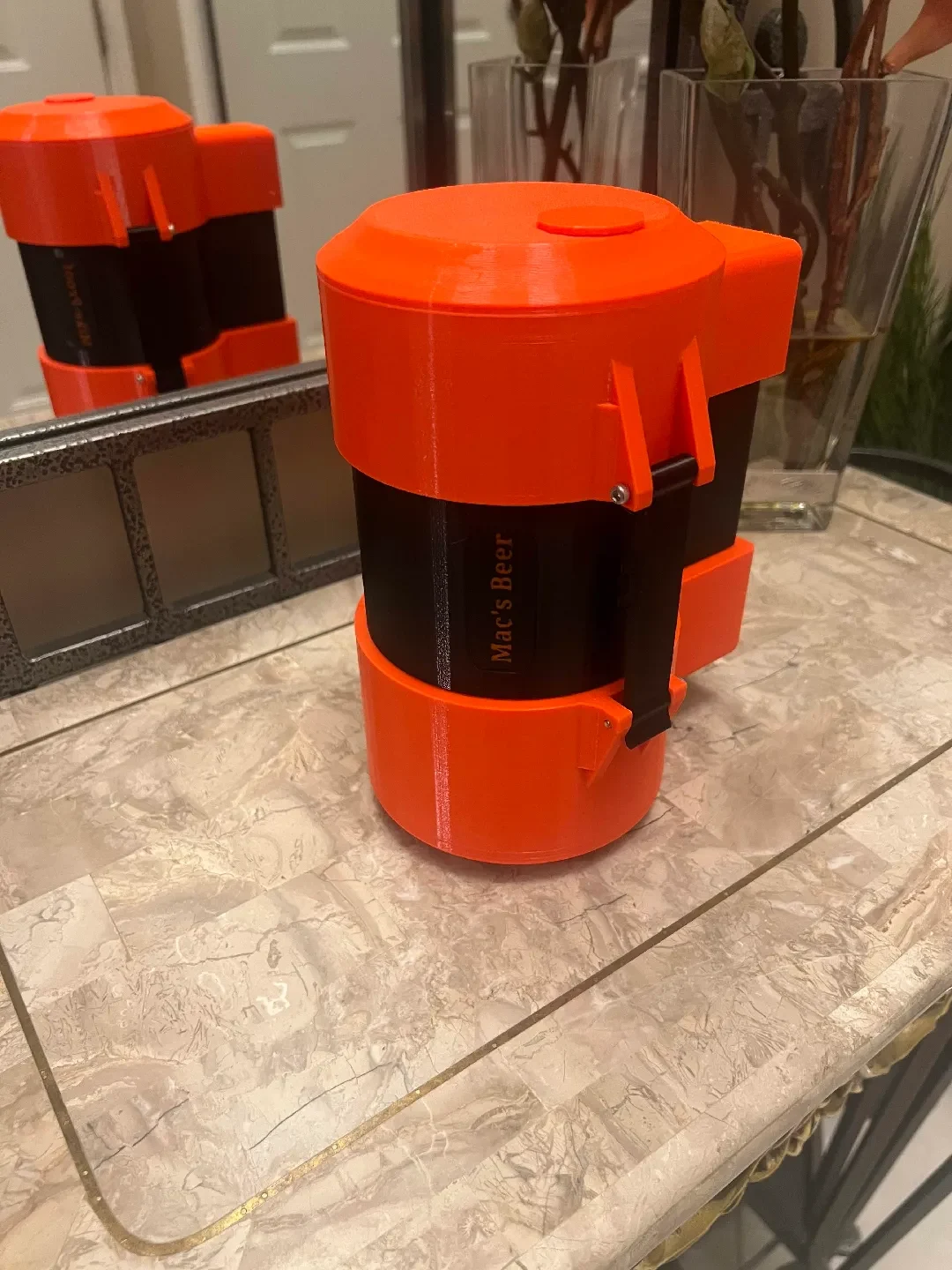

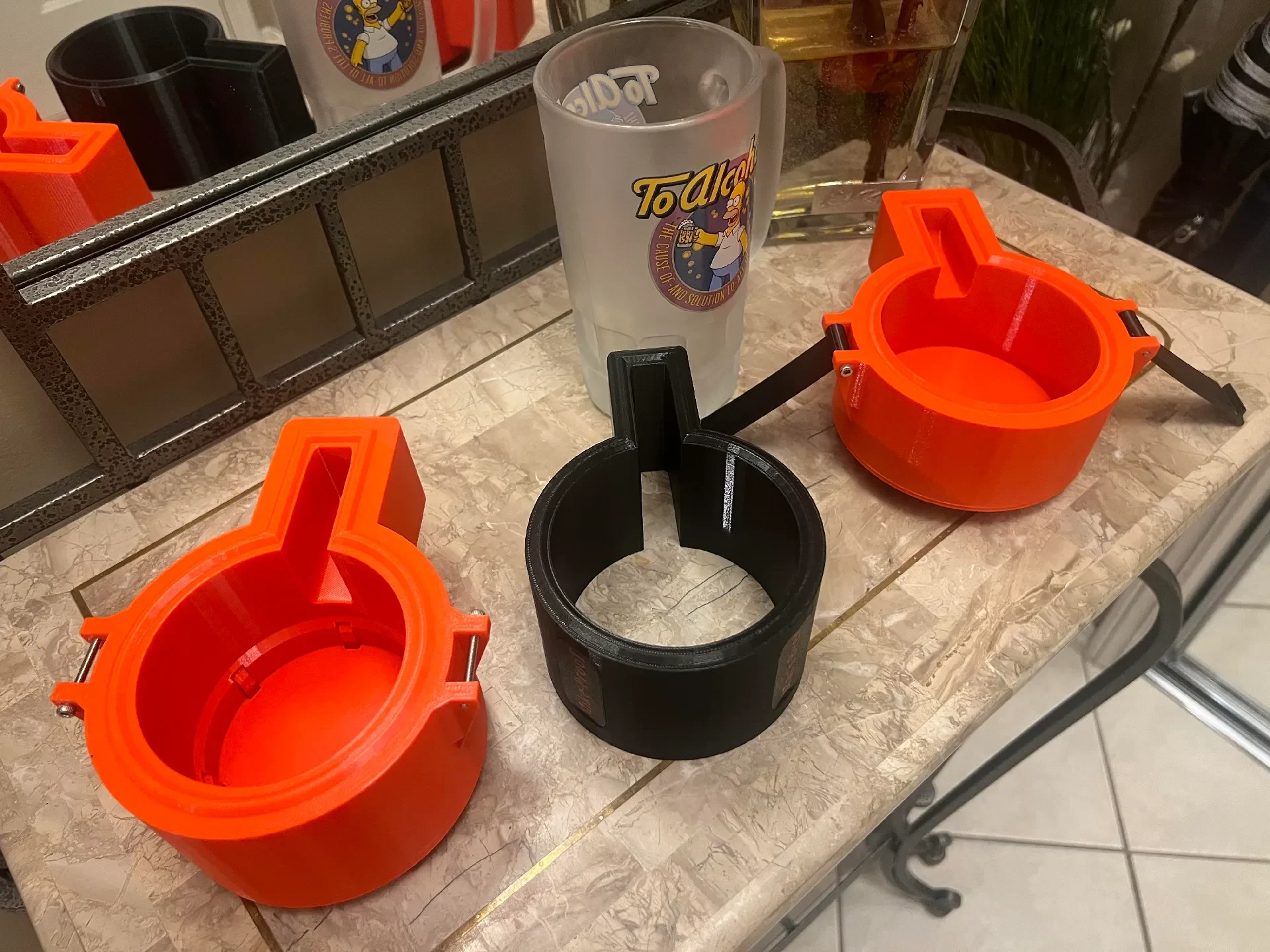

Скопированы защелки из параметризованной прочной коробки, чтобы скрепить три части вместе, что обеспечивает гораздо более прочное и надежное соединение.
Гироидная заливка на всех частях.
Убрал прорези для старых защелок и «инструмента», так как они больше не нужны.
Верхняя заглушка (закрывает отверстие в верхней части, куда можно вставить соломинку) предоставляется как отдельная модель.

Используемые параметры печати: слои 0,2 мм, сопло 0,4 мм, гироидное заполнение 15 %, поддержка только на опорной пластине (верхняя и нижняя части), параметры нити Prusament PETG по умолчанию.

Я напечатал это, используя опору только на опорной пластине, и нарисовал опору под ручкой (как верхнюю, так и нижнюю части) и предотвратил поддержку других областей, которые выскакивали.

Чтобы собрать последнюю версию:

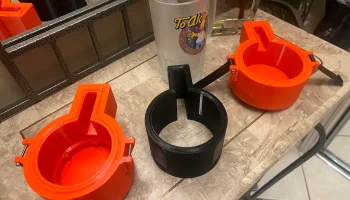

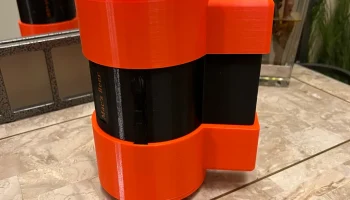

Напечатайте base_v3, top_v3 и средние разделы.
Распечатать 2 защелки
Распечатать верхнюю заглушку из stl файла

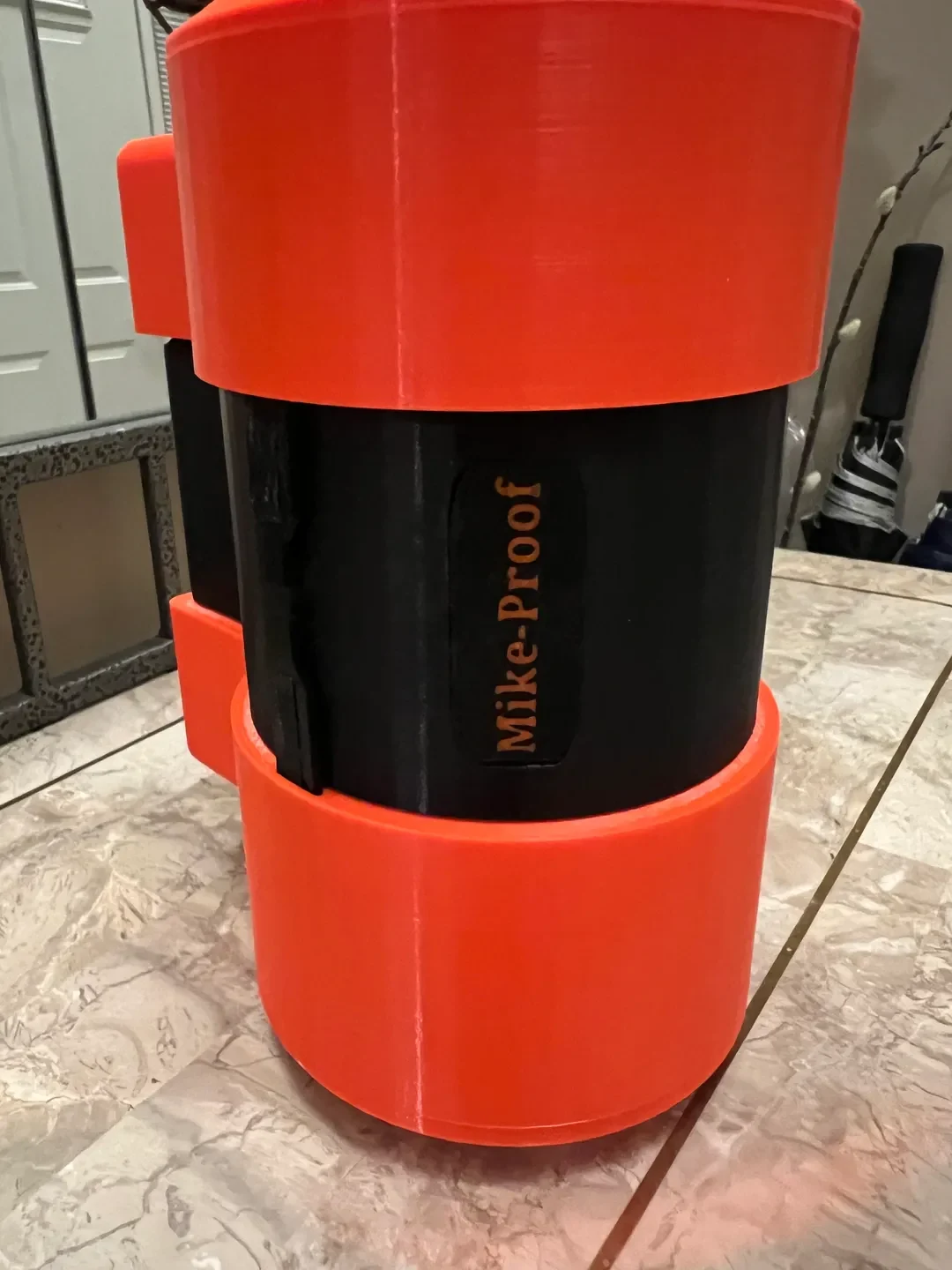

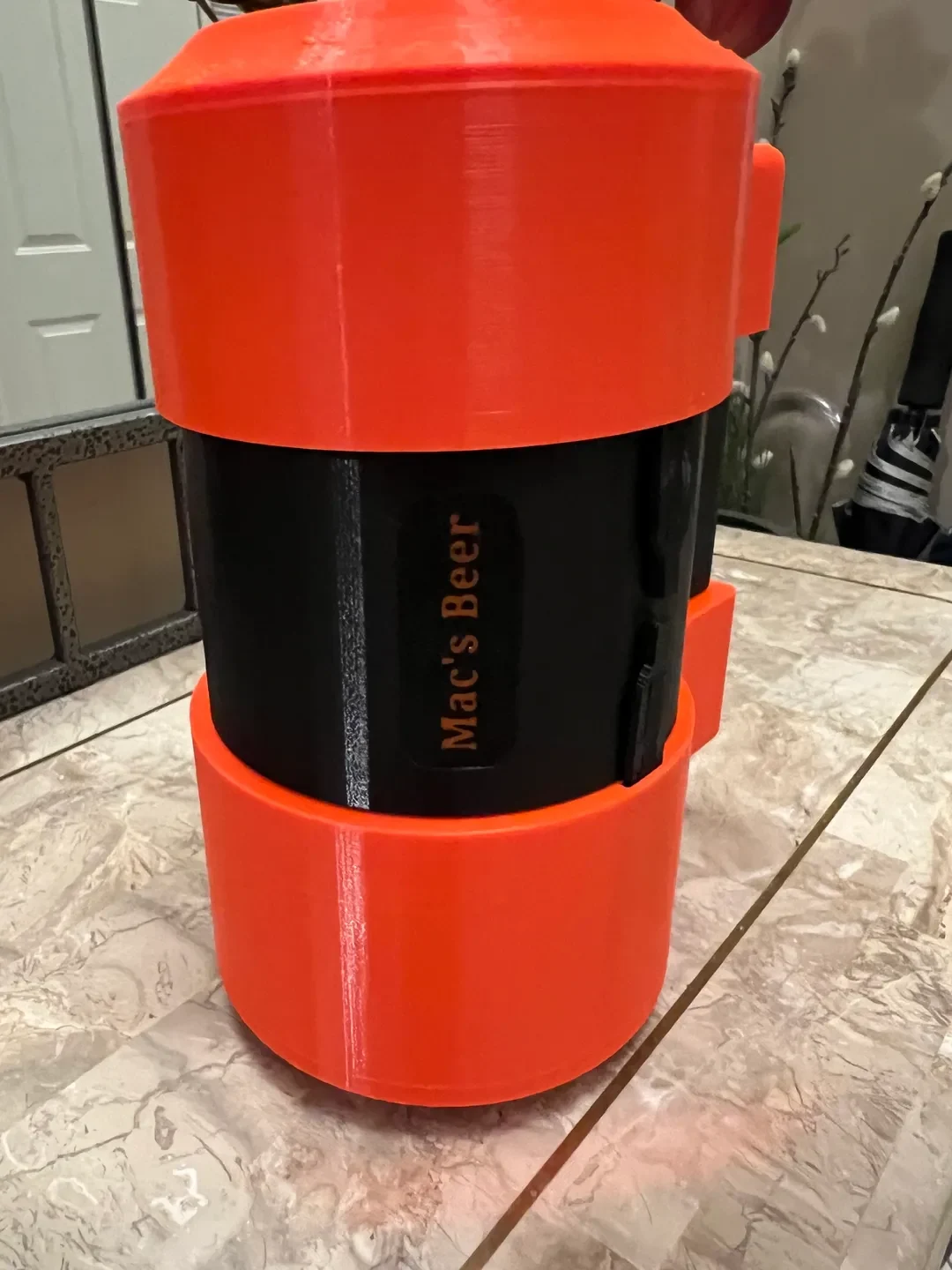

Распечатайте Badge1 и Badge2 (двухцветная рас��ечатка для получения текста)

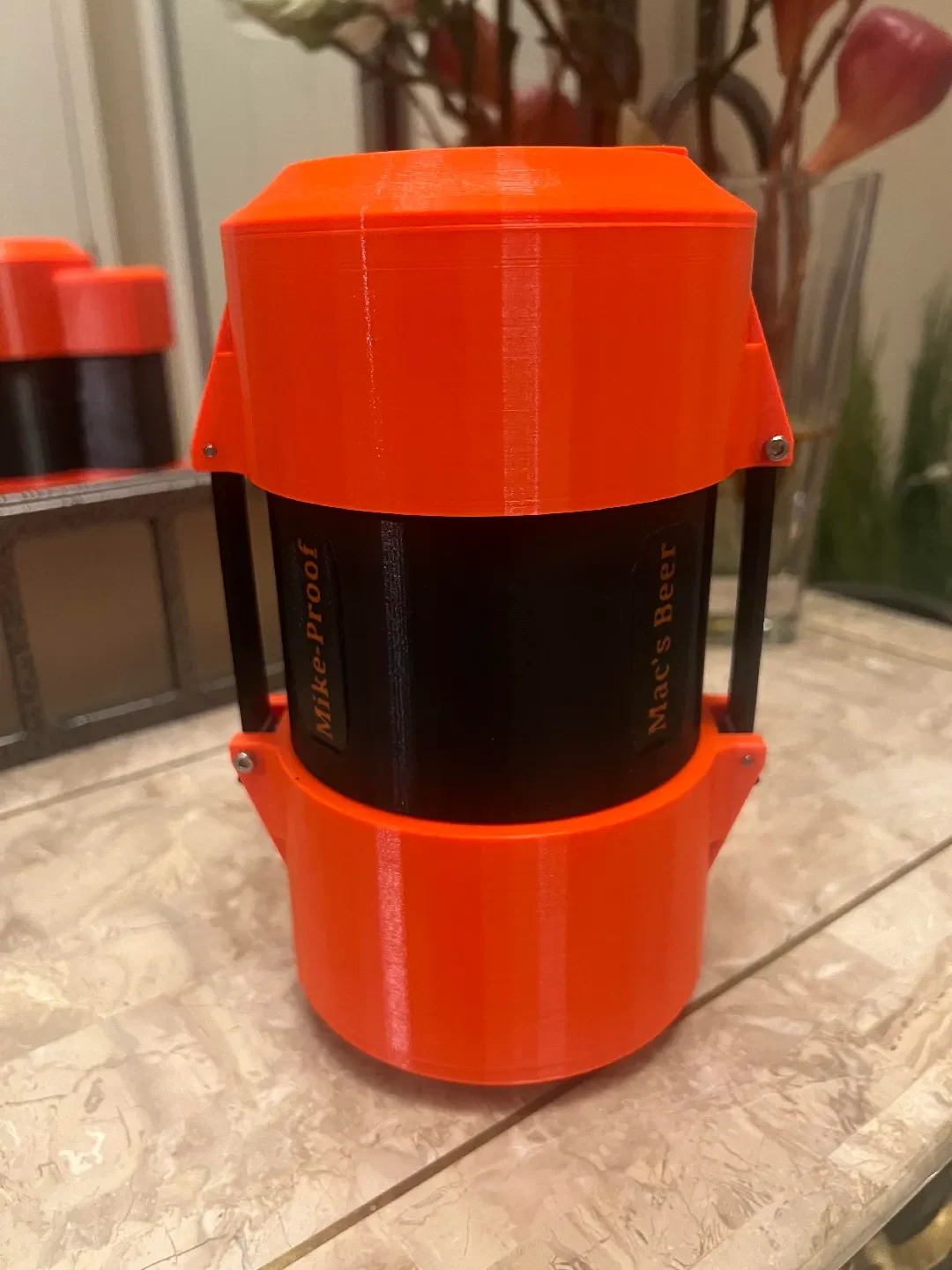

Используйте (4) болта M3-30 мм для защелок — петля сверху, вставки верхних болтов слева, вставки нижних болтов справа (извините).
Приклейте значки в углубления в средней части.

— предыдущее описание -

Вещи, которые я бы изменил:

Я по ошибке удалил сужение внизу, которое центрировало кружку, в результате чего сломался один из прижимных зажимов. Он есть в модели, просто я его не защитил, когда проделывал отверстие в основании.
Прижимные зажимы слишком слабые — если разместить 6 штук на равном расстоянии от основания, они будут удерживать его очень хорошо. У этой кружки 12-стороннее вогнутое дно, что очень помогает.
Зажимы, скрепляющие три части, слишком слабы и легко отпускаются. На самом деле это может увеличить вероятность разбить кружку… Урок усвоен: никогда не используйте толщину 1 мм для чего-либо полезного. Прямо сейчас я бы использовал короткую веревку или банджи, чтобы связать все это вместе, чтобы быть в безопасности. Затем я бы вообще удалил зажимы (их можно снять, вставив инструмент толщиной 1 мм внутрь отверстия, чтобы освободить язычок)
«Значки» должны были быть плоскими сзади, как и углубления под значки.
Для печати я использовал шестиугольную заливку на основе — ошибка, это заняло целую вечность и использовало много нити. В следующий раз я бы использовал гироид.
«Инструмент», который вставляется в верхнюю ручку, не подходит, поскольку прорезь недостаточно высока — она должна была быть на 5-10 % больше инструмента.

Используемые параметры печати: слои 0,2 мм, сопло 0,4 мм, гироидное заполнение 15 %, поддержка только на опорной плас��ине (верхняя и нижняя части), параметры нити Prusament PETG по умолчанию.

Распечатайте основу и среднюю часть лицевой стороной вверх. Верх должен быть напечатан в перевернутом виде.
