Органайзер Catan Junior с крышкой (выпуск 2014 г.)...

Органайзер с крышкой для ресурса Catan Junior и карточек Coco.

Вдохновленный проектами Pyrophreek и LittleBignita, я решил разработать органайзер для Catan Junior 2014 года, который бы соответствовал моим потребностям.

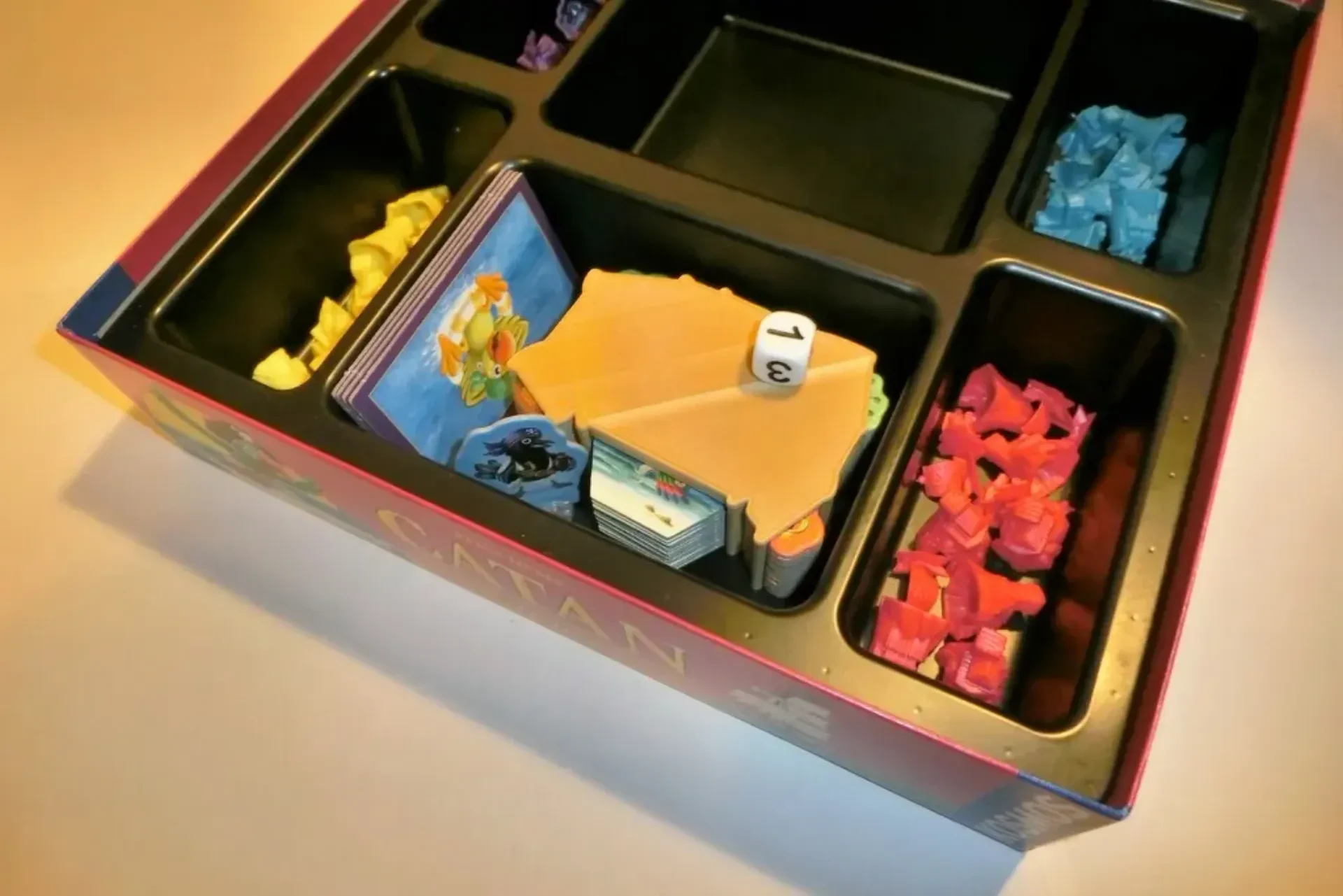

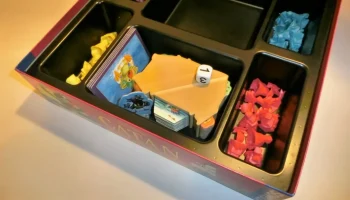

Целью дизайна было то, чтобы держатель карты помещался в оригинальную коробку и мог выдерживать транспортировку (детями), отсюда и расположение, размер и крышка.

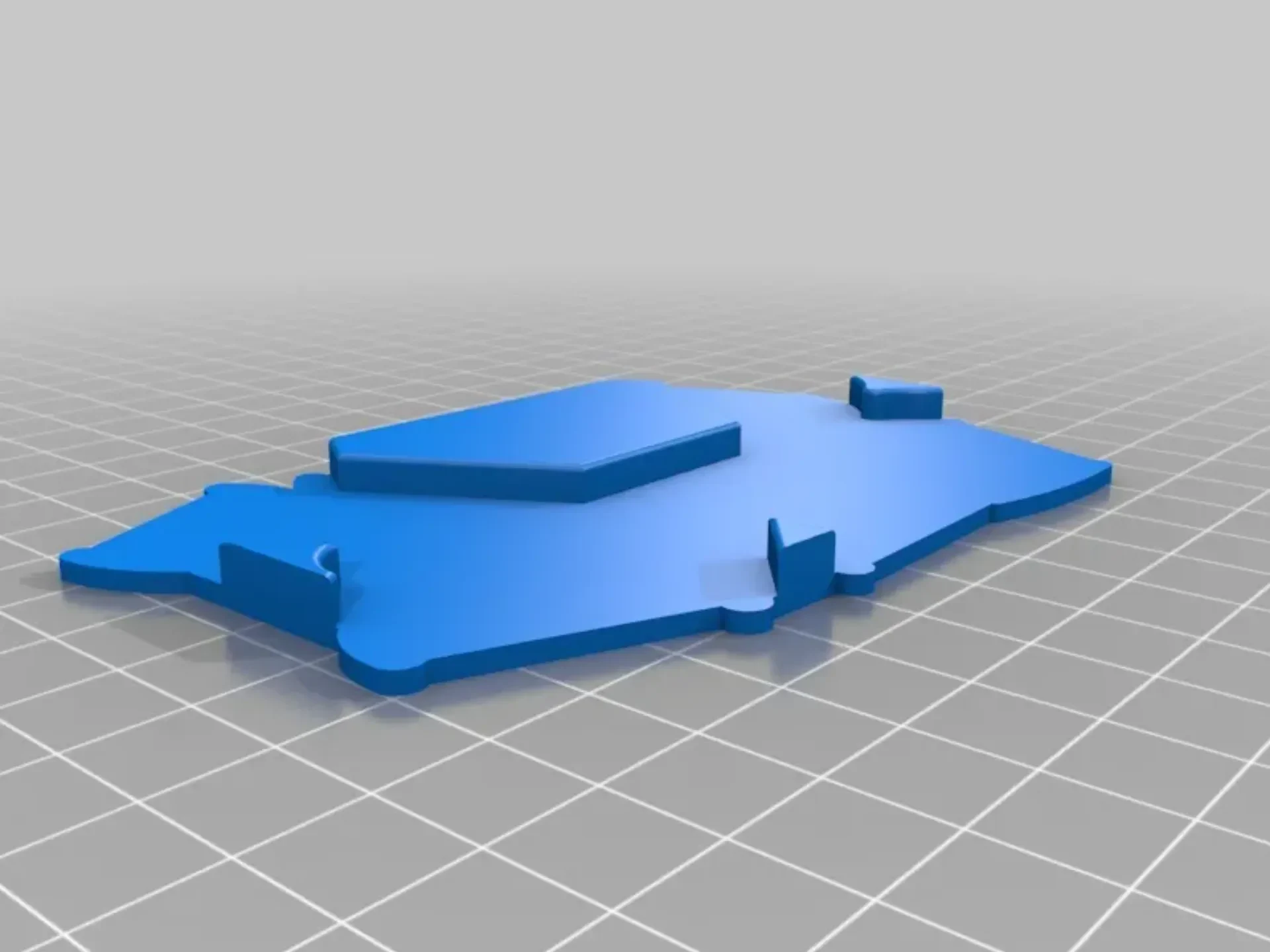

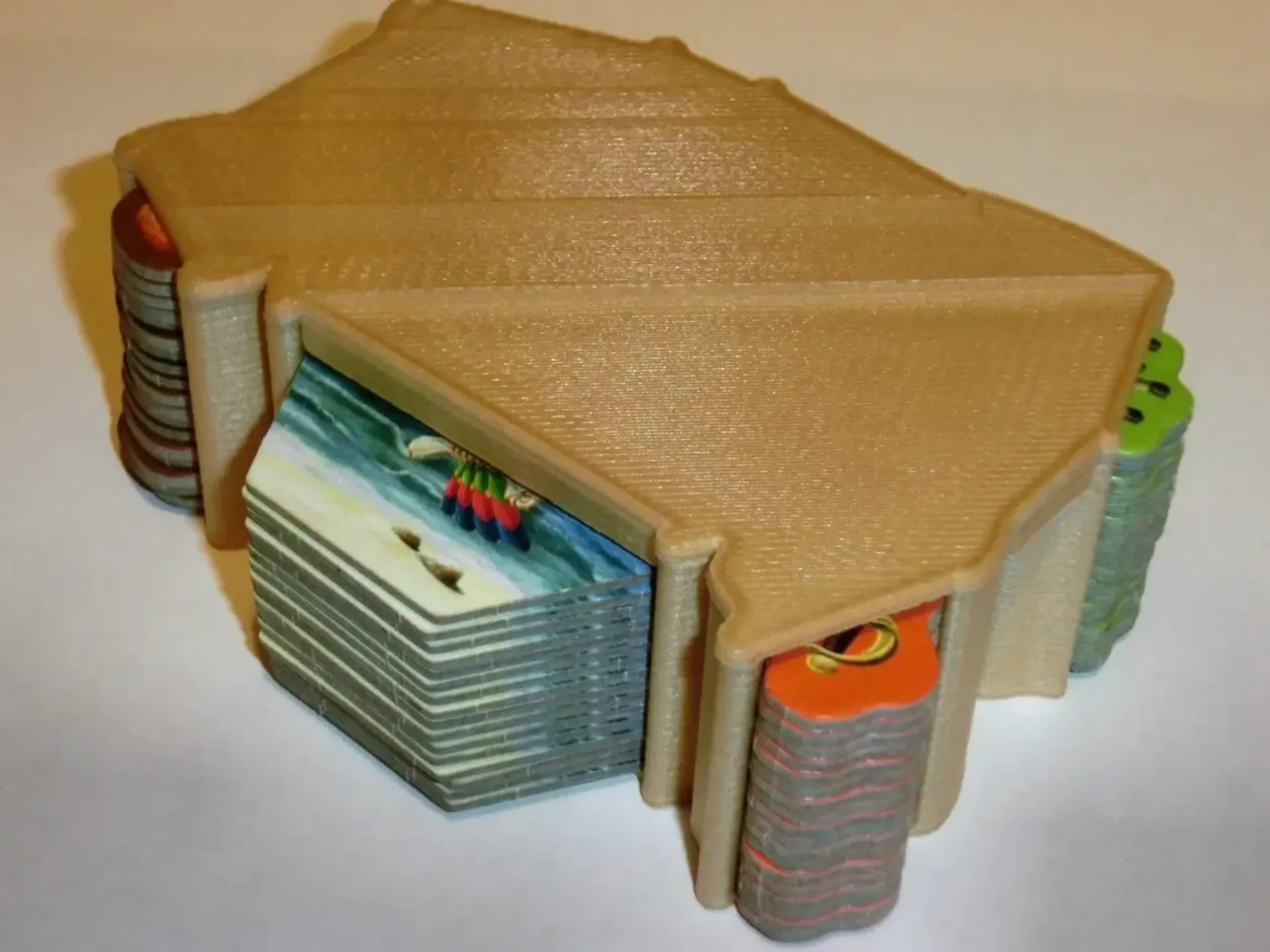

(Необязательная) крышка может быть несколько тугой, в зависимости от принтера, настроек, нити н��каливания и т. д., поэтому я включил STL для трех крышек с разными допусками (от 0,2 мм до 0,4 мм).
Если вы обнаружите, что это изобилие не удовлетворяет ваши потребности (или если вы придумали потрясающий ремикс), в вашем распоряжении файлы Autodesk 123D (ссылки на Thingiverse ниже).

Настройки печати

Принтер:
3Перетащите

Плоты:
Не имеет значения

Поддерживает:
Нет

Разрешение:
0,1-0,4

Заполнение:
0/10

Примечания:
Потребность в плотах и полях зависит от вашего выбора материала и принтера.

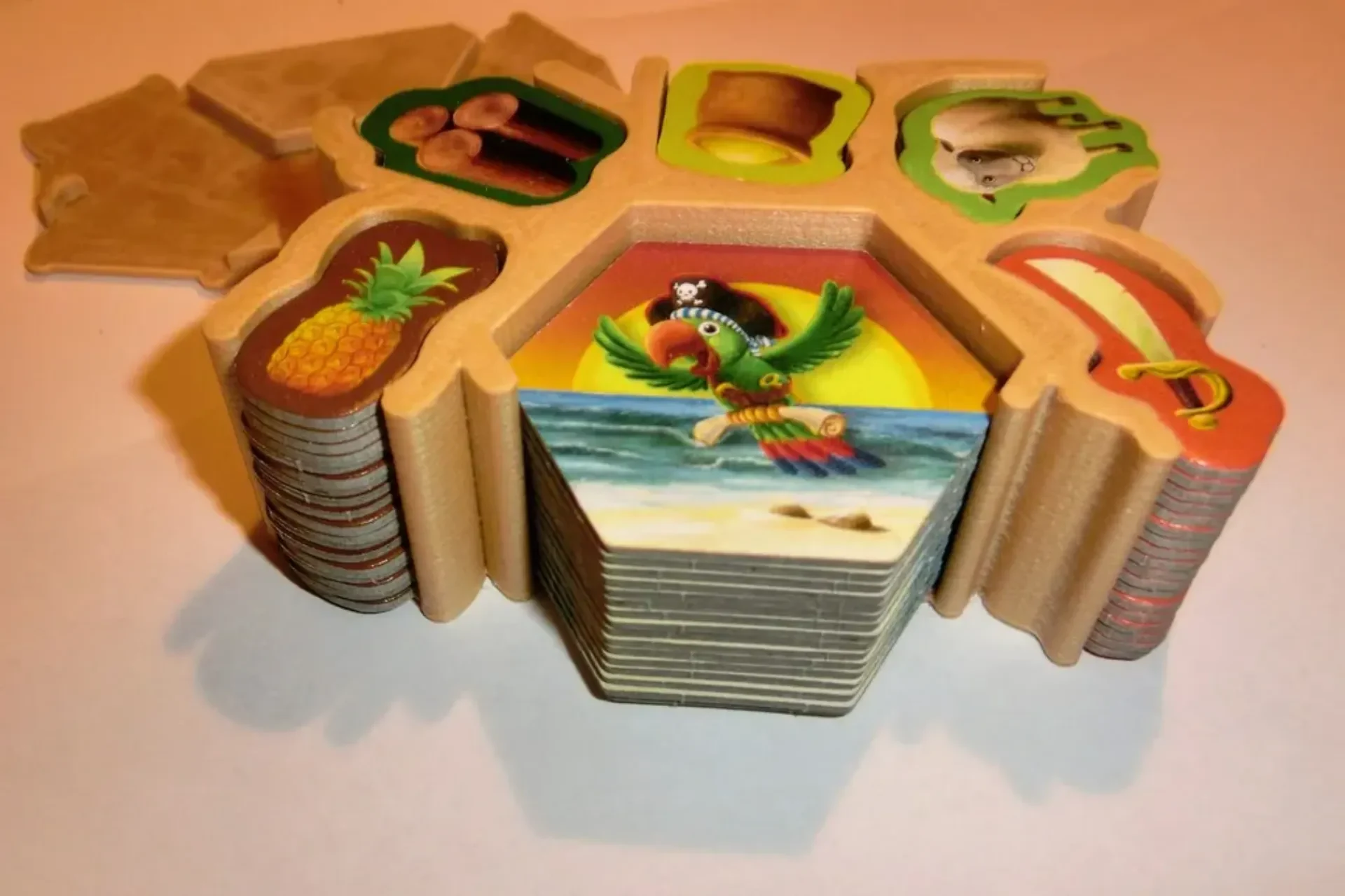

Опубликованный пример был напечатан с использова��ием PrimaWOOD(TM) от 3D Prima с соплом 0,4, слоями 0,2, 2 по периметру, 4 сплошными верхними/нижними слоями со скоростью 45 мм/с (по периметру) на нагретом столе, покрытом 3D-EEZ, без полей и подложек.

ЯММВ

Как я это разработал

Поскольку мне не хотелось откапывать сканер, я нарисовал нужную форму на листе бумаги, сфотографировал ее и использовал онлайн-конвертер, чтобы получить файл SVG, который можно было бы использовать.
Импортировал файл в 123D и немного очистил эскиз перед экструдированием 3D-модели для тестовой печати. Дополнительная настройка эскиза и последующее выдавливание окончательной 3D-модели.

Все товарные знаки, торговые названия и названия продуктов на этой странице являются собственностью их владельцев.
Органайзер Catan Junior с крышкой (выпуск 2014 г.) от Oggelboggel
Опубликовано 27 апреля 2016 г.

www.thingiverse.com/thing:1525571
