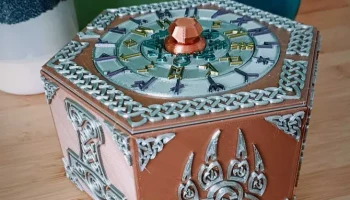

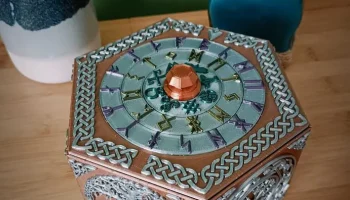

Концентрическая комбинированная коробка-головоломка в стиле викингов

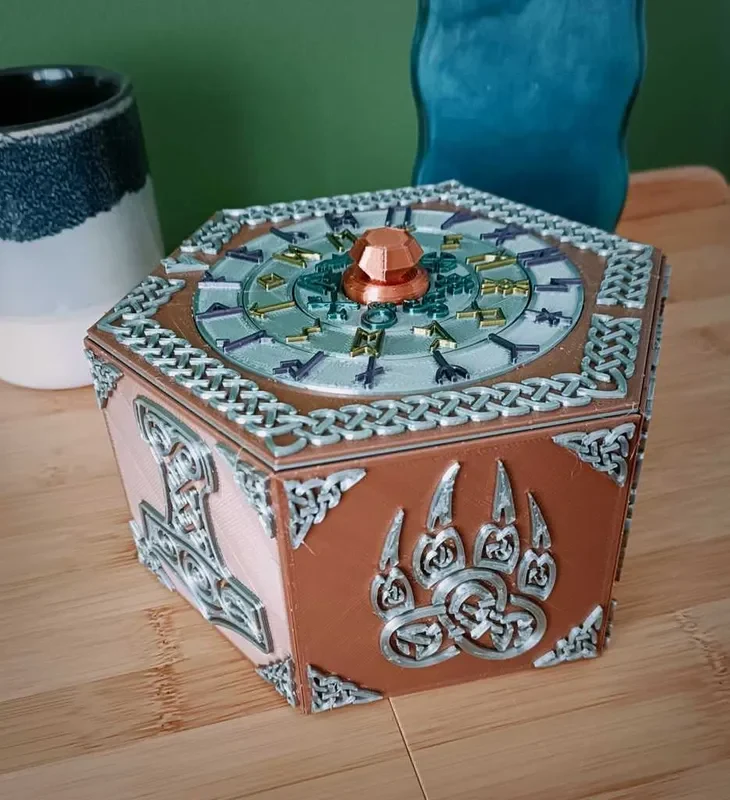

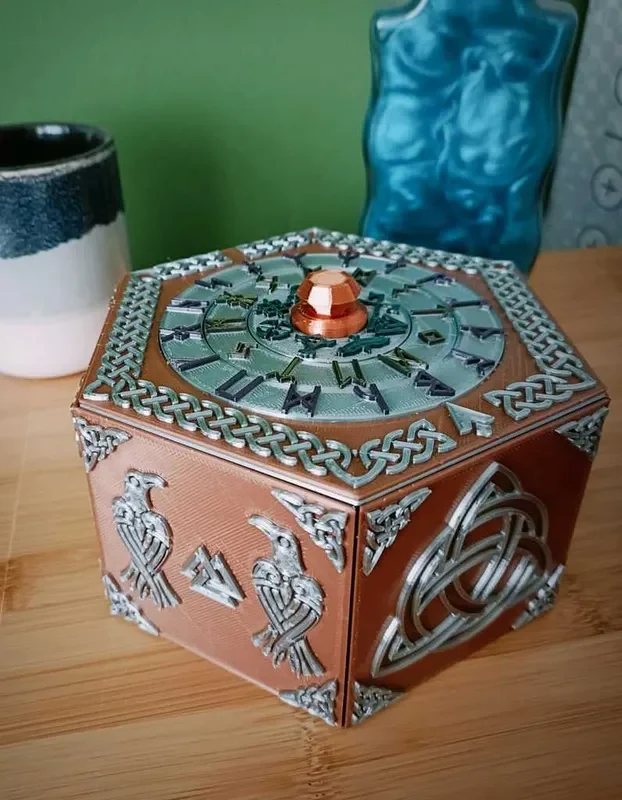

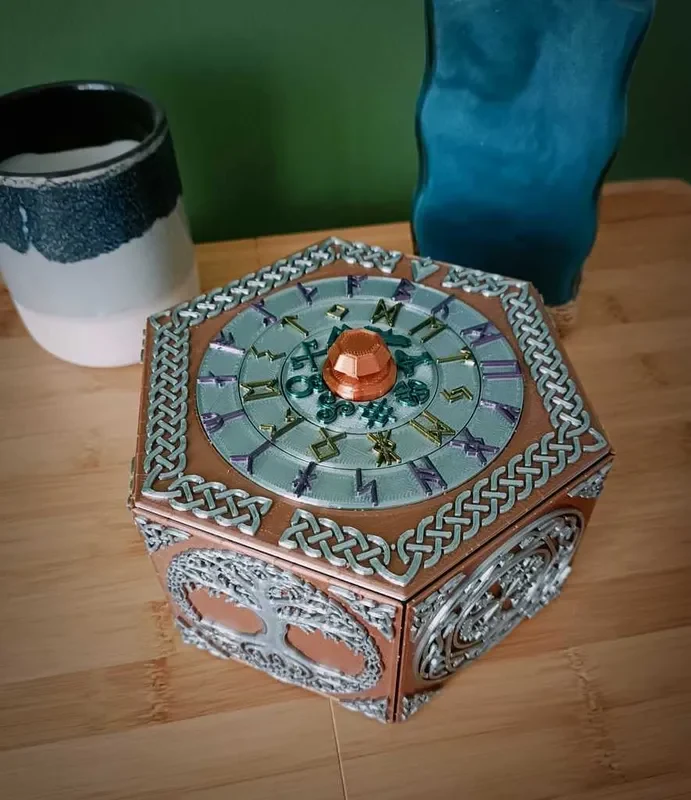

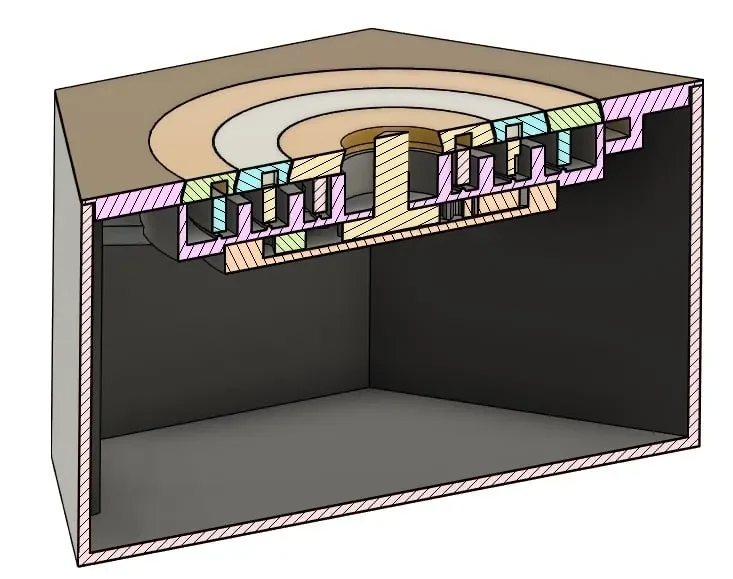

Я давно хотел сделать коробку-головоломку, в которой использовались бы концентрические кольца, и наконец остановился на дизайне, который также позволяет владельцу менять комбинацию по своему желанию. Три концентрических кольца содержат 8, 12 и 16 символов, что дает 1536 возможных комбинаций. Как только выбранные три символа совместятся со стрелкой на крышке, можно повернуть центральную ручку, чтобы разблокировать коробку.
Комбинацию можно менять любое количество раз за счет использования переустанавливаемых кодирующих колец. Декоративные панели используются для горизонтальной печати декоративных деталей, позволяющих создавать разноцветные украшения путем замены нити. Я также включил пустые панели, пустую ручку и пустые колеса с символами, чтобы люди могли создавать свои собственные дизайны.

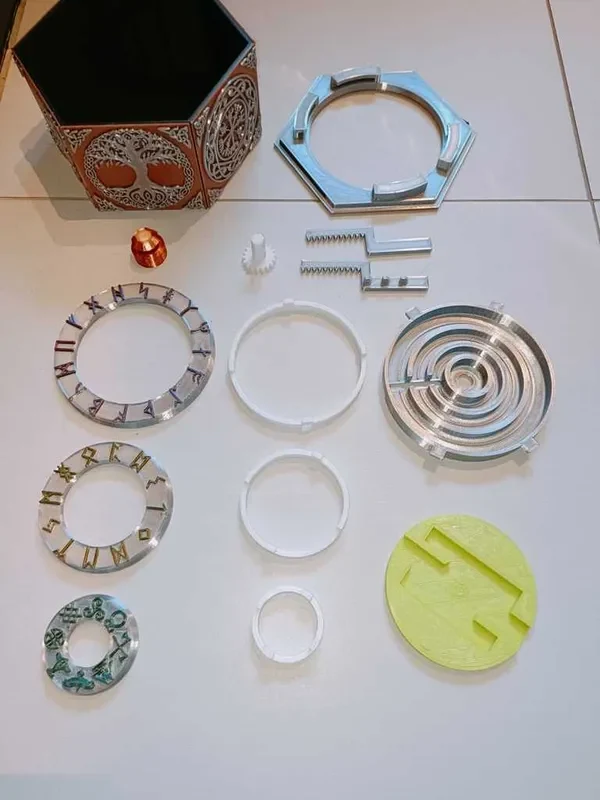

Чтобы сделать коробку своими руками, распечатайте следующие детали:
Hex_Main_Housing x1 — Довольно длинная печать — Могут потребоваться опоры
Тарелка x6 — используйте любые 6 тарелок по вашему выбору или создайте свою собственную из заготовок — опоры не нужны.
Latch_Housing x1 — опоры не требуются
Spur_Gear x1 — поддержка не требуется
Keyed_Rack_Lock x1 — опоры не требуются
Non_Keyed_Rack_Lock x1 — опоры не требуются
Encoder_Housing x1 — требуется поддержка
По одному из Small, Mid и Large_Encoder — требуется поддержка
Крышка x1 — требуются опоры
Декоративный_топ x1 — Опоры не требуются. Выберите свой стиль или создайте свой собственный, используя пустую версию.
По одному колесу символов малого, среднего и большого размера. Требуются опоры. Выбер��те свой стиль или создайте свой собственный, используя пустые версии.
Ручка x1 — требуется поддержка — используйте стиль Gem по умолчанию или создайте свой собственный, используя пустую версию.
Чтобы собрать коробку, выполните следующие действия:

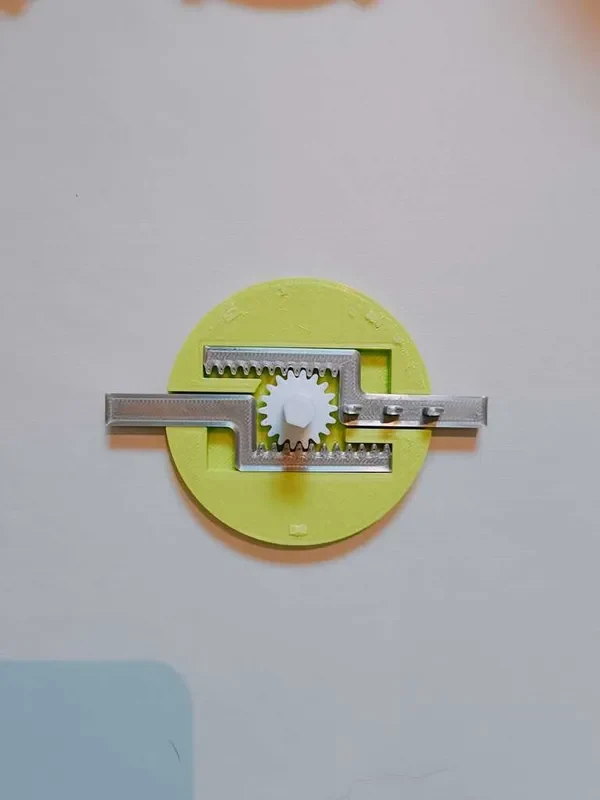

Поместите цилиндрическую шестерню и два замка стойки в корпус защелки. Убедитесь, что обе стойки имеют одинаковое удлинение, т. е. они либо полностью выдвинуты, либо полностью вста��лены (см. фото).

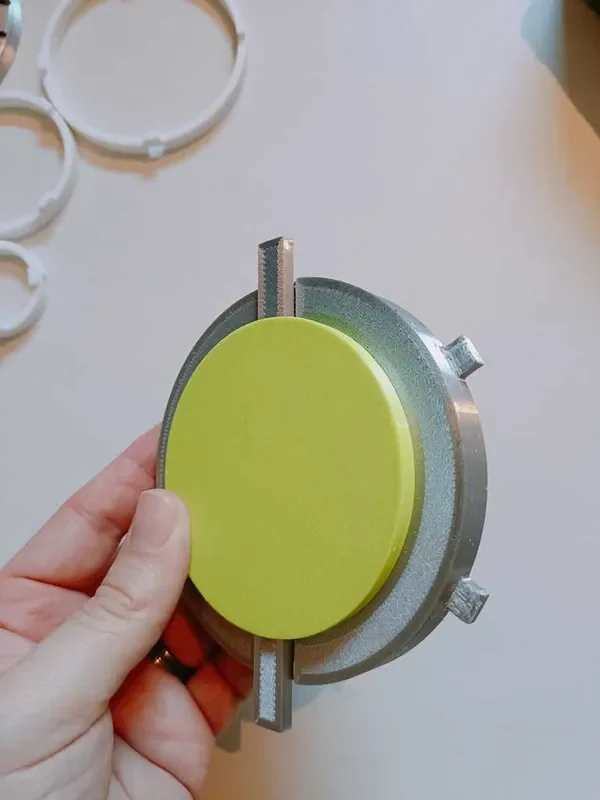

Нанесите немного клея на лыски корпуса защелки и осторожно опустите корпус энкодера на место. Ключи стойки с ключами должны проходить через паз в корпусе энкодера. Прежде чем дать клею полностью высохнуть, быстро проверьте механизм, чтобы убедиться, что он не заедает.

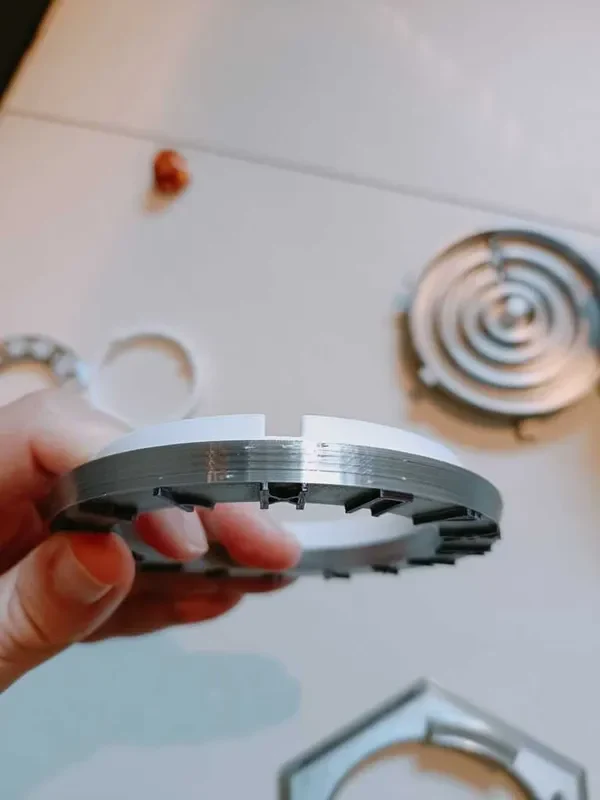

Поместите энкодеры в колеса символов. Совместите открытое отверстие с символом, который вы хотите включить в комбинацию (см. фото). Энкодеры должны свободно прилегать и удерживаться на месте корпусом энкодера, поэтому не волнуйтесь, если они выпадут, это нормально.

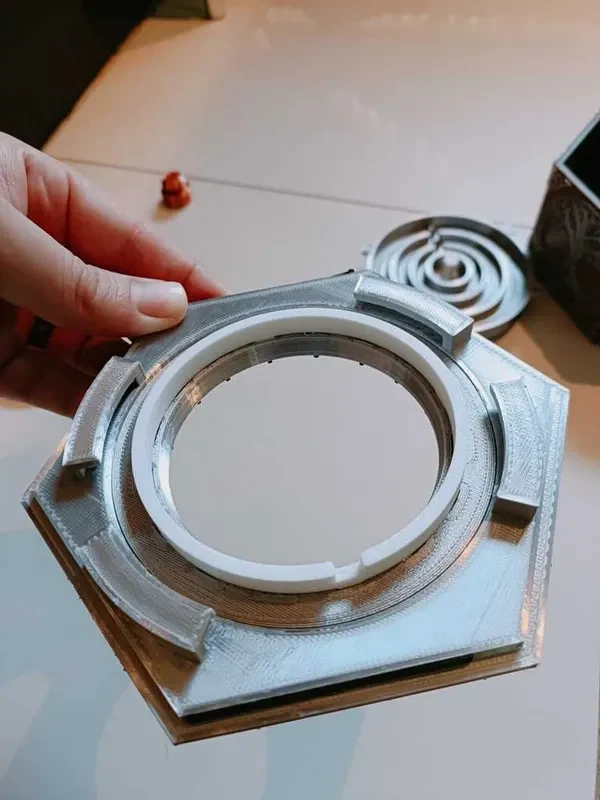

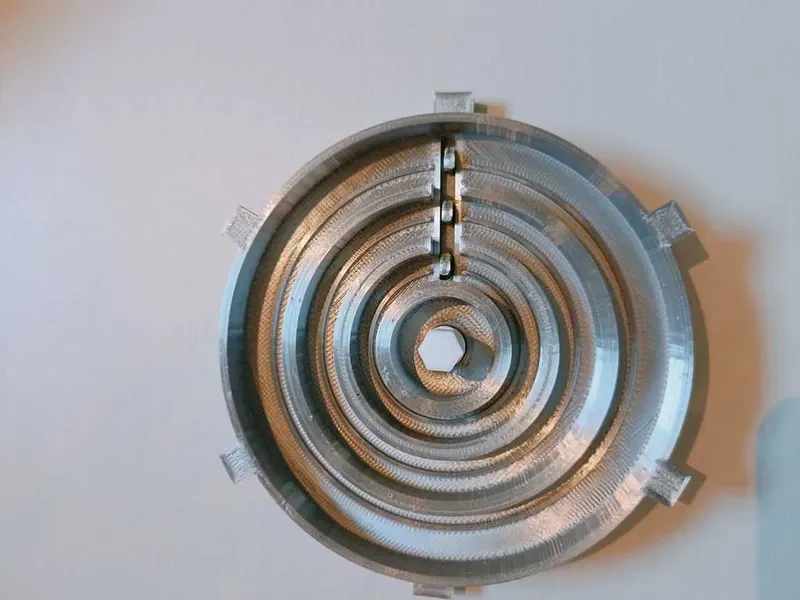

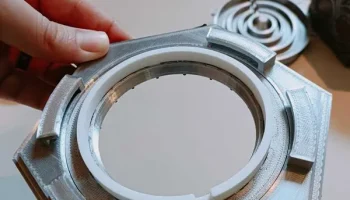

Сделайте это со всеми тремя кольцами и сложите их в крышку. Каждое кольцо должно удерживать на месте следующее по размеру кольцо, но не наклоняйте его, так как все части выпадут. Теперь возьмите блок замка и ос��орожно опустите его на энкодеры. Наличие замка в открытом положении очень поможет. Эта часть сложна и поначалу может потребовать нескольких попыток. Как только блок корпуса/замка энкодера окажется на месте, поверните его, чтобы зафиксировать на крышке (см. фото). Он может плотно прилегать и должен быть тугим, но если он просто не войдет, попробуйте отшлифовать углы маленьких выступов на корпусе энкодера. Кроме того, иногда материал поддержки может оставаться в канавках, что не помогает.
Приклейте ручку к цилиндрической шестерне.
Приклейте декоративную верхнюю часть к крышке. ВНИМАТЕЛЬНО совместите маркер-стрелку с замком стойки с ключом!
Приклейте декоративные тарелки — не торопитесь и сделайте все аккуратно. Мне было проще делать два одновременно.
Чтобы изменить комбинацию, необходимо сначала открыть ящик. Затем открутите корпус энкодера от крышки и заново установите энкодеры, чтобы они совпадали с другими символами.
Если вам нравится эта модель, пожалуйста, подумайте о пожертвовании денег на пиво — каждая мелочь помогает :)
Настройки печати
Бренд принтера:
ЭЛЕГОО
Принтер:
ЭЛЕГОО НЕПТУН 3 Плюс
**Плоты:**
Нет
Поддерживает:
Да
**Разрешение:**
0,2
Категория: Пазлы
