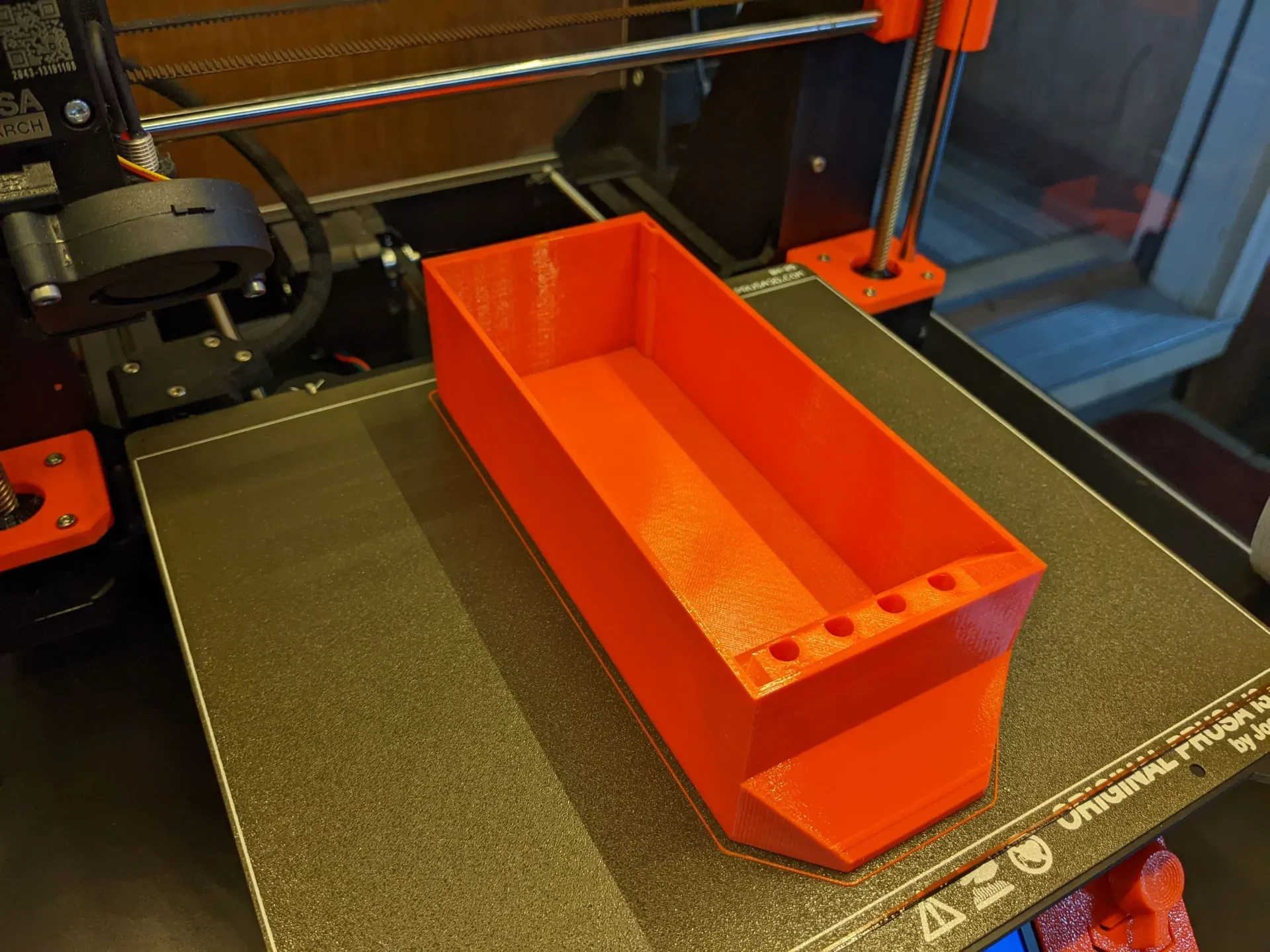

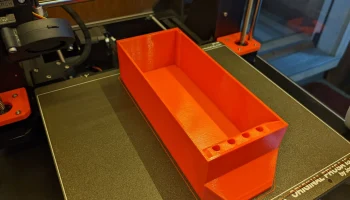

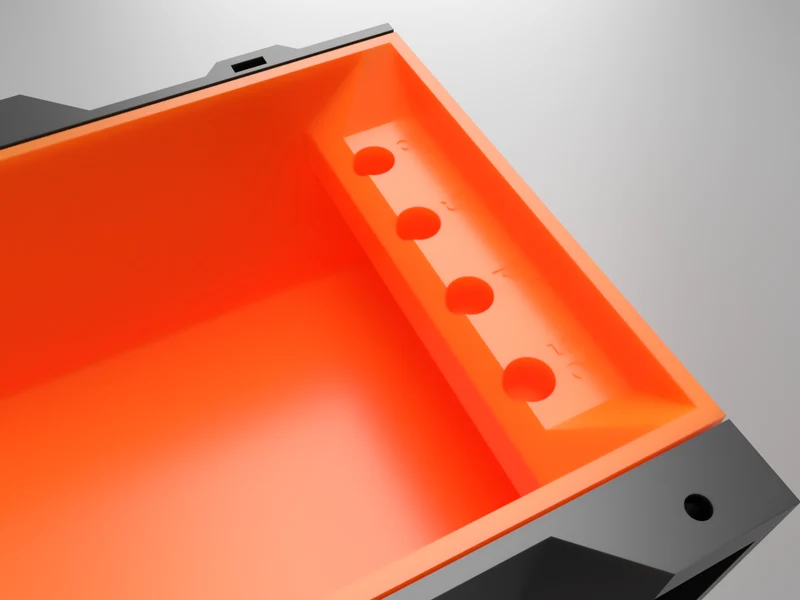

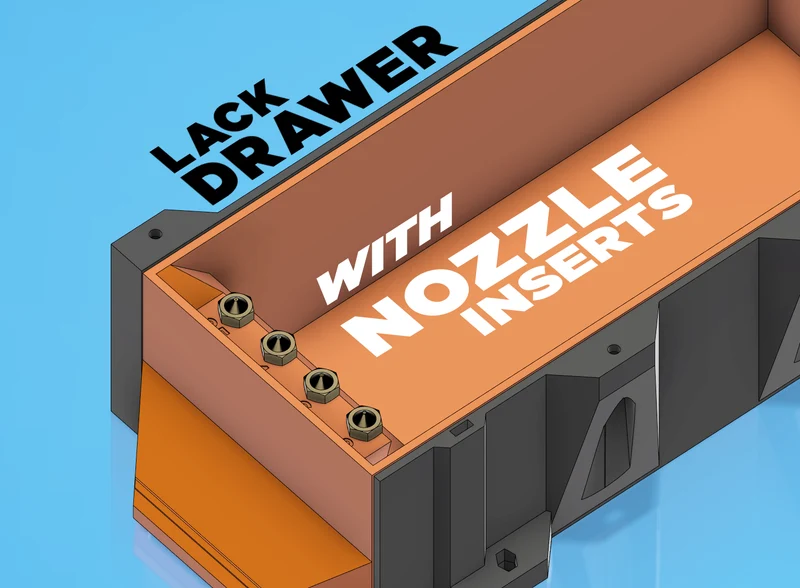

(LEGACY) Отсутствует ящик со вставками для насадок...

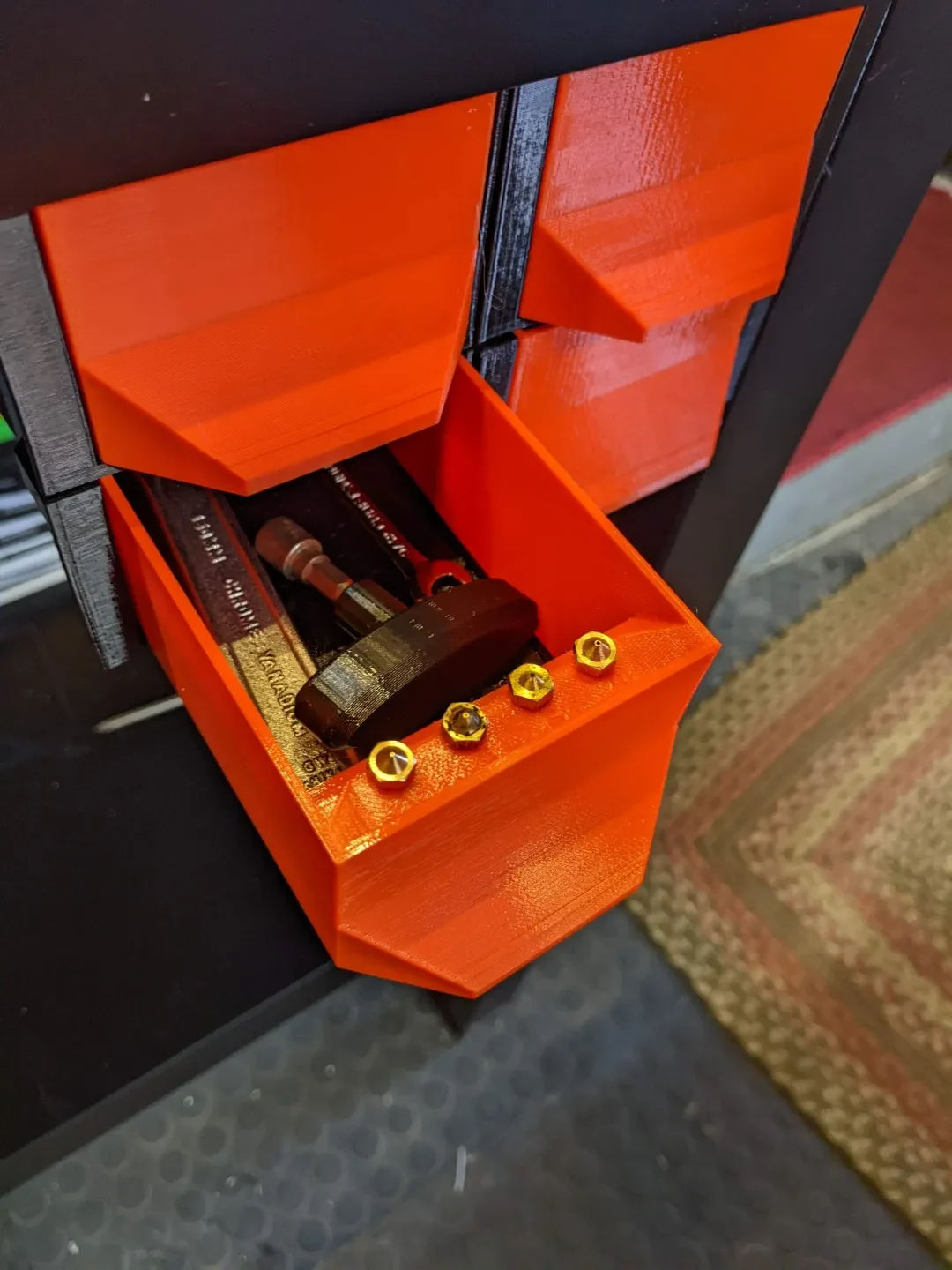

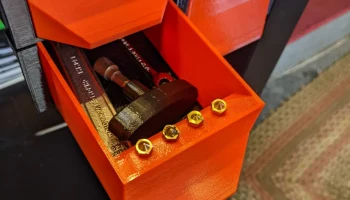

Держите эти насадки под рукой с помощью ящика для вставок насадок. Этот ящик Lack Drawer совместим с моей серией ящиков Lack Enclosure Drawer.

Особенности:
— Бесшовное выравнивание для безупречного внешнего вида.
— В ящиках Lack Drawers также предусмотрены дополнительные прорези для магнитов (20x5x2 мм), позволяющие ящикам защелкиваться на месте с приятным щелчком.

Распечатать инструкции

ВВЕДЕНИЕ
Эти ящики можно добавить к любому существующему набору ящиков Lack Enclosure. Если для вас это новый принт, вам нужно будет скачать ящик ЗДЕСЬ.

ОБОРУДОВАНИЕ
— Шурупы: шуруп для дерева 3x12 мм или шурупы №4 x 3/4 дюйма.
— Винты M2x6 или M2x10 и гайки M2 (используются для соединения рядов ящиков)
— Сверло меньшего диаметра, чем шурупы.
— Магниты 20x5x2 мм.
— (Дополнительно) Вставьте коврики и разделители.

ИНСТРУКЦИИ

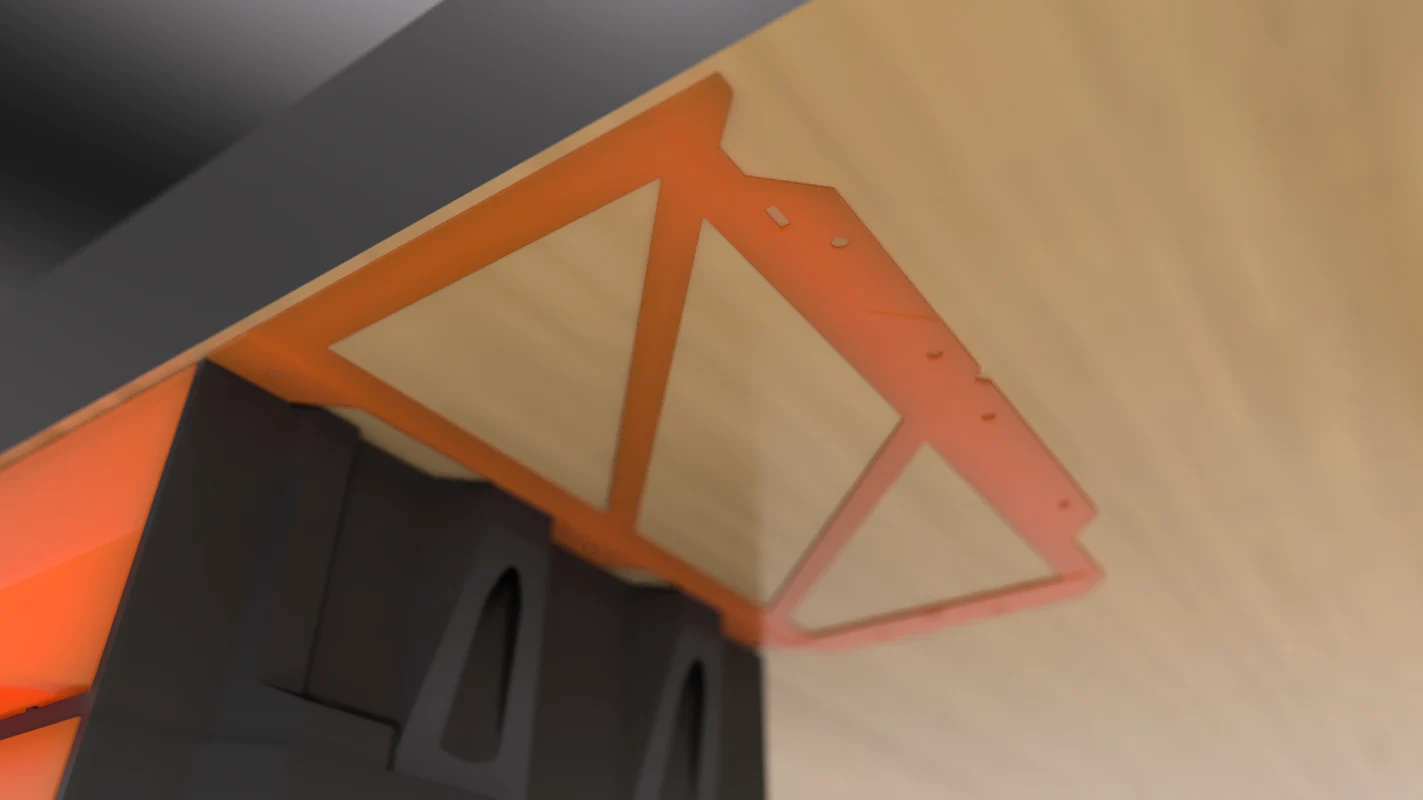

— Используйте распечатанные шаблоны, чтобы отметить места отверстий на поверхности, на которую вы устанавливаете корпус ящика.

— Детализация отмеченных мест.

— Убедитесь, что в корпусе ящика установлены дополнител��ные магниты.

— Привинтите корпус ящика на место.

— Вставьте магниты в ящик и задвиньте на место. (Если магниты противодействуют, а не притягиваются, вам необходимо переустановить их в противоположном направлении.)

— При установке второго ряда ящиков вам потребуется вставить гайки M2 в шестигранные пазы на корпусе A1, A1-D или R1. (Проще всего э��о сделать с помощью длинного винта М2, ввинченного в шестигранник, чтобы закрепить его на месте.)

— Прикрепите корпуса A2, A2-D или R2 к указанным выше шестигранным гайкам с помощью винтов M2x6.
— В случае A1-D, если вы устанавливаете под ним одиночные ящики, вам нужно будет использовать 2 шестигранных паза посередине под лотком. Возможно, вам придется использовать шайбы M2, чтобы ограничить выступание резьбы винтов вверх, иначе это затруднит зазор для ящика.

Нить: PLA (PETG или ABS для более тяжелого хранения).
Размер сопла: 0,4 мм
Высота печати: 0,2-0,35 мм
Заполнение: 10-20%

Коврики и разделители для выдвижных ящиков Lack доступны ЗДЕСЬ.

Обновление дизайна от 13.02.2021 | Версия 3.0
— Новая опциональная штабелируемая конструкция (до 2 рядов).
— Ящик двойной ширины.
— Улучшенное резьбовое отверстие для лучшего качества печати.
— БЕЗ КЛЕЯ! Магнитные рощи заменены на прорези для магнитов 20х5х2.
— Обратная совместимость с предыдущими версиями.

Обновление дизайна 08.02.2020

Доработанный «ящик-кейс»:
— Добавлены дополнительные винты в корпус ящика (этот новый дизайн совместим со старыми версиями ящика).
— Улучшенный доступ для облегчения установки винтов.

Добавлен «крайний правый ящик» (необязательно).
— Разработан как последний выдвижной ящик, используемый в крайнем правом углу вашего шкафа.
— Закрывает зазор на правой стороне ящика, ранее обнаруженный при использовании обычного «Чейса для ящика» в качеств�� крайнего правого ящика.
— Отверстие для винта перемещено для облегчения установки вокруг отсутствующей ножки стола.

Добавлен «заполнитель правого зазора» (необязательно).
— Для тех, кто загрузил старую версию «корпуса с выдвижным ящиком» и использовал его в качестве крайнего правого ящика, эта небольшая деталь заполняет зазор между корпусом выдвижного ящика и несущей ножкой корпуса.

Пожалуйста, не стесняйтесь использовать, изменять и развивать мой дизайн. Не обязательно, но если вы измените дизайн, я буду очень признателен за ваш отзыв. Удачной печати!
