Трубка для покерных фишек
Эти трубки были разработаны для хранения фишек для покера в американском стиле (чеков казино) стандартного диаметра 39 мм.

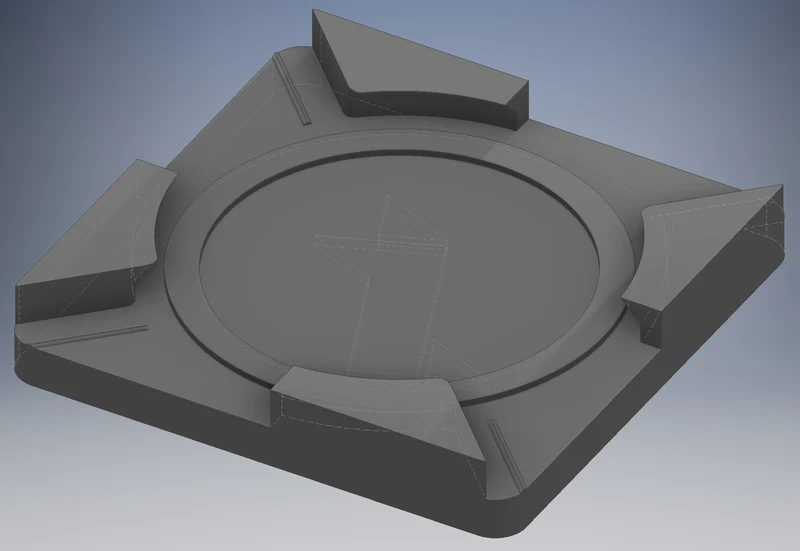

Торцевые крышки фиксируются винтовым механизмом, который фиксируется с небольшим щелчком. У них есть псевдо-уплотнение, которое заходит в трубку примерно на 1 мм с обоих концов, что должно лучше защищать их от ворса.
Но, конечно, в конце концов, это просто закрывающиеся контейнеры в форме трубок — в них можно положить что угодно.
Существует несколько вариантов торцевых заглушек:
равнина
рельефная монограмма

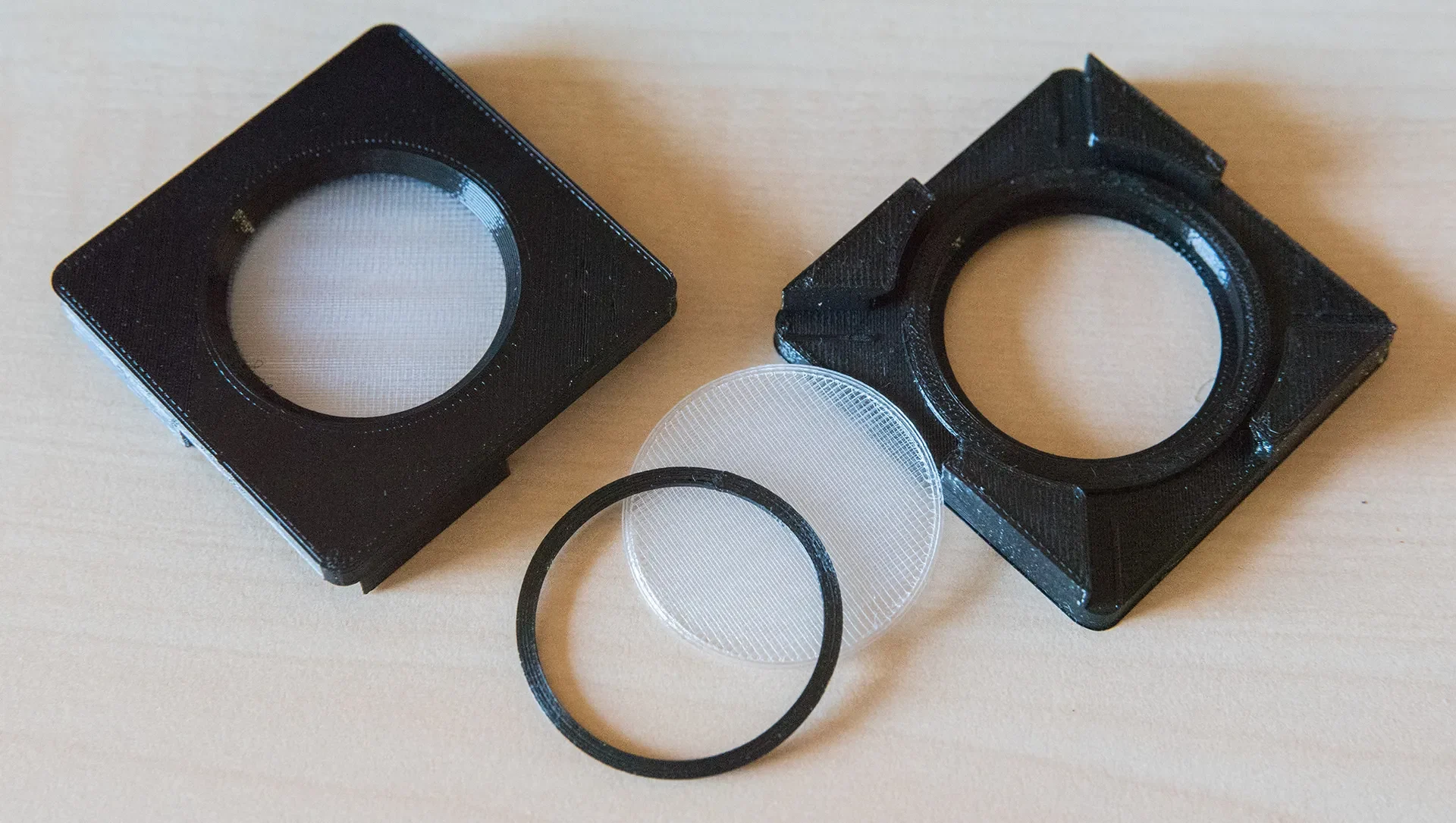

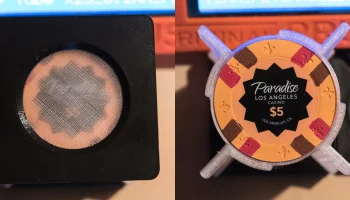

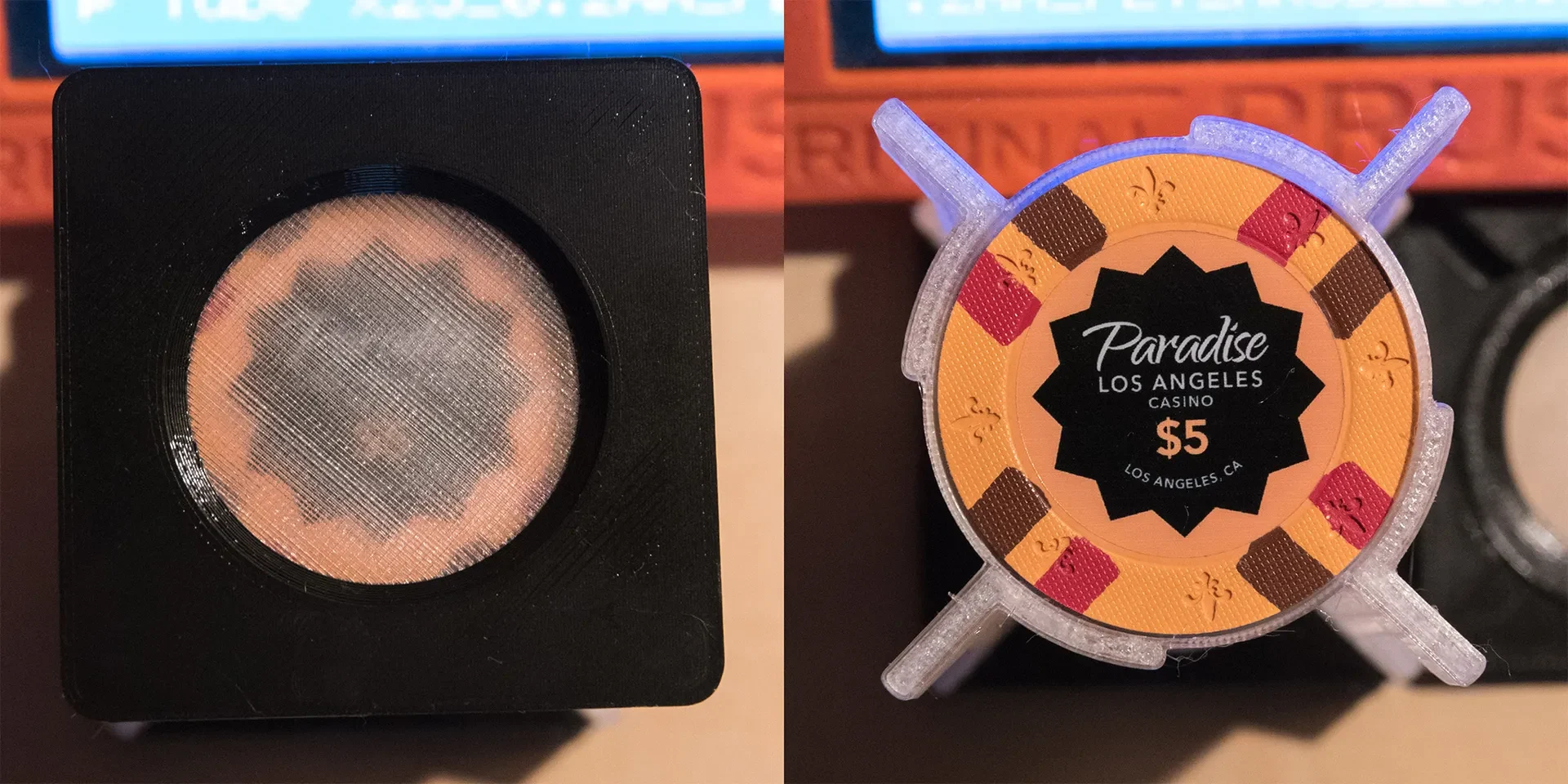

со прозрачным окном (либо напечатанным на 3D-принтере, либо с использованием прозрачного выреза над головой)
Я также планирую сделать еще один вариант, в котором вы можете вставить на внутреннюю часть крышки этикетку, которая, например, будет служить индикатором посадки. Поскольку они не будут видны, пока трубка закрыта, вы сможете легко рандомизировать места в турнирах, если поместите в такие трубки стартовые стеки игроков.
Размеры тубы предполагают, что вы храните в ней высококачественные глиняные (Paulson, CPC) или керамические (Sun-Fly) фишки для покера в американском стиле. Дешевые пластиковые стружки, особенно с металлическими пулями, могут быть толще, поэтому вы не сможете вместить все количество стружек, для которых они предназначены. Если вы планируете хранить в них фишки американского казино и не уверены: большинство из них подойдут.

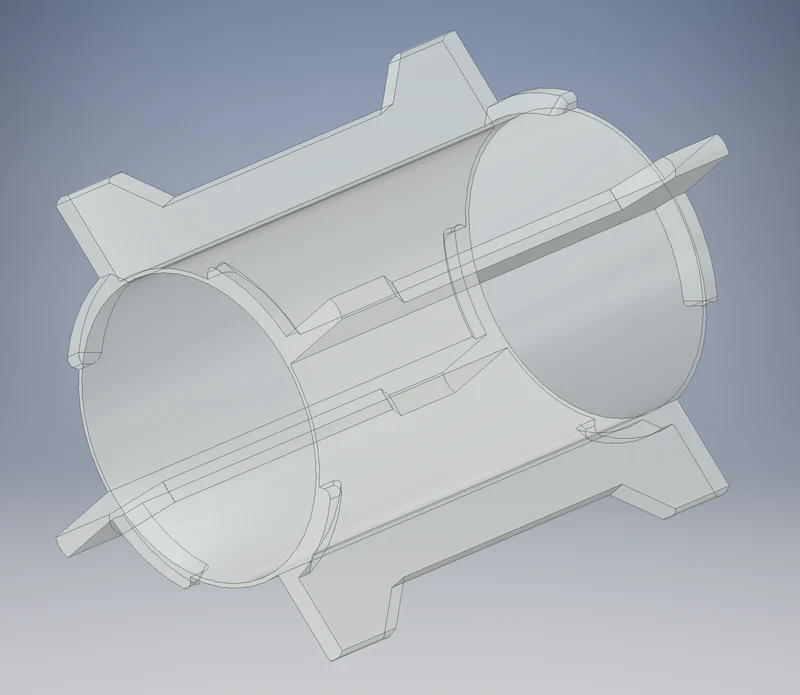

Конструкция трубки параметрическая; Я могу создать их с произвольным внутренним диаметром (например, для чипов диаметром 43 мм) и длиной. Заглушки будут масштабироваться вместе с этим, утолщая пару функций, но я подозреваю, что это масштабирование еще не оптимально.
К сожалению, поскольку я создал модель с помощью Autodesk Inventor, другие люди не могут легко использовать параметрическое проектирование, если только у вас нет копии программного обеспечения. Поэтому я ограничил здесь пакет загрузки STL парой общих емкостей: 25 фишек, 20 фишек и 10 фишек (например, для переноски перетасованной стопки).
Распечатать статистику
(Prusa Mini, сопло 0,4 мм, слои 0,2 мм, сотовое наполнение 15%)
Туба на 10 чипов: время печати 1 час 27 минут, ~10,49 г PETG
Туба на 20 чипов: время печати 2 часа 32 минуты, ~18,45 г PETG
Туба на 25 чипов: время печати 3 часа 5 минут, ~22,42 г PETG
Две торцевые крышки, простые: время печати 1 час 32 минуты, ~19,08 г PETG
Две торцевые крышки, монограмма: время печати 1 час 36 минут, ~19,58 г PETG
Две торцевые крышки с окошком: время печати 1 час 31 мин/9 минут, ~16,15 г/~1,45 г PETG (крышки и стопорное кольцо/окно)
Размеры
Все трубки: мин. 42 мм х 42 мм, макс. 50 мм х 50 мм
Тубус на 10 фишек: высота 36 мм.
Туба на 20 фишек: высота 78 мм.
Туба на 25 фишек: высота 95 мм.
Торцевая крышка: 50 мм х 50 мм; Толщина: эффективная 4 мм, абсолютная 8 мм.
Нити, используемые в примерах фотографий
(все ПЭТГ)

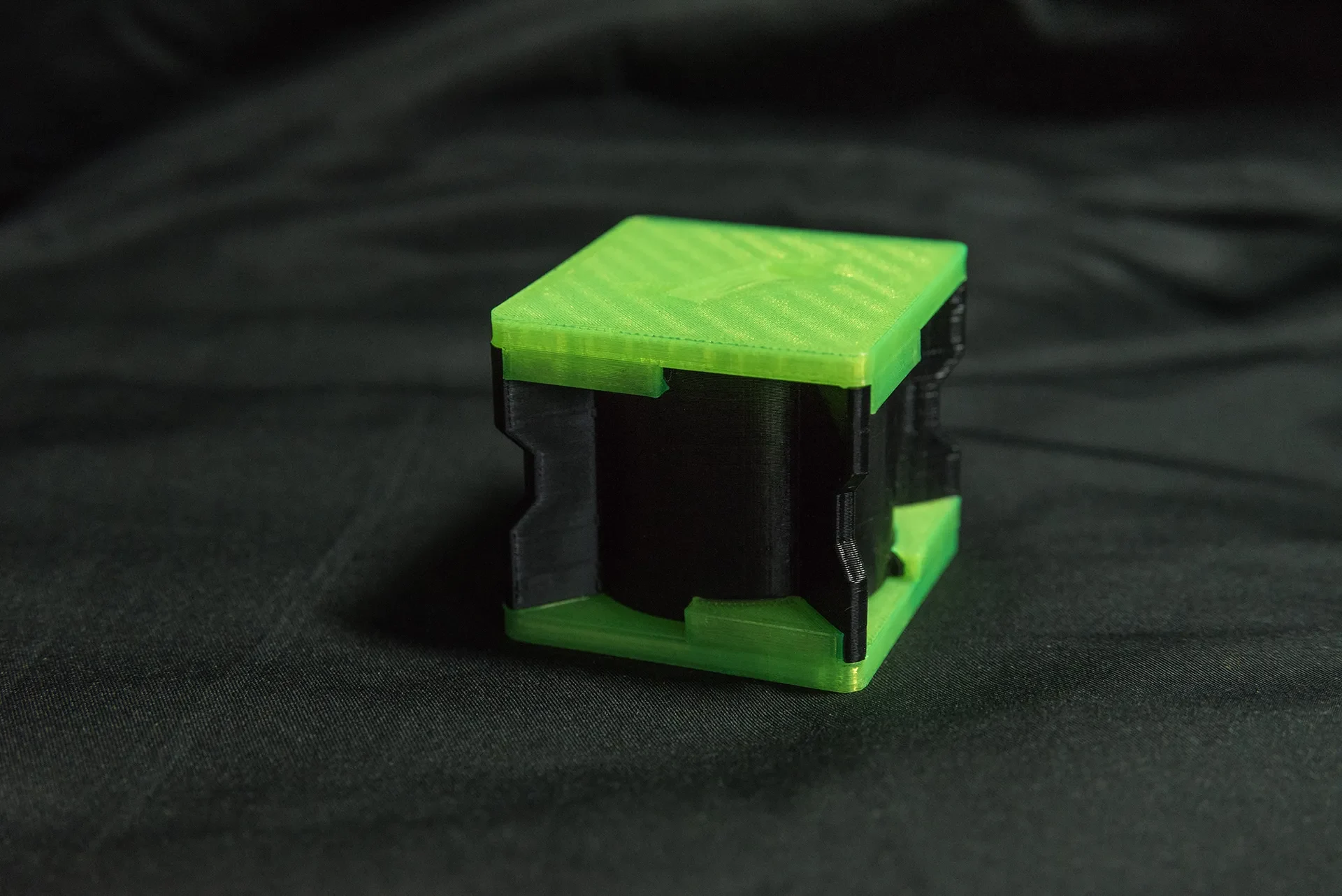

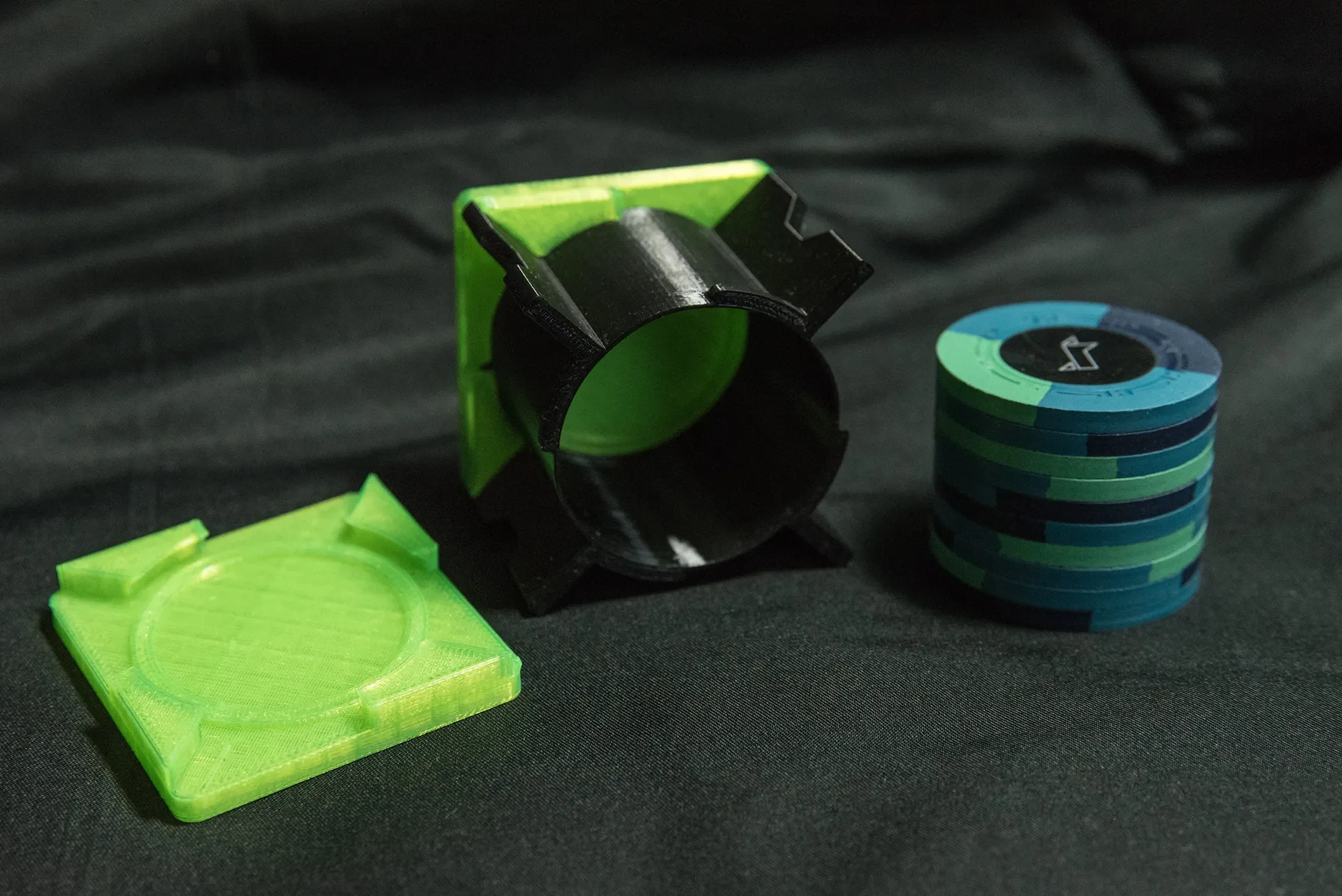

1. Prusament Jet Black/DasFilament.de Прозрачный Neongrün
2.+3. Prusament Neon Green Прозрачный/Prusament Jet Black

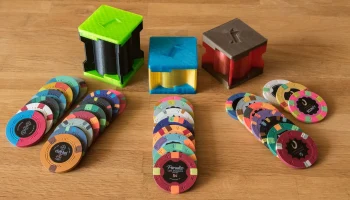

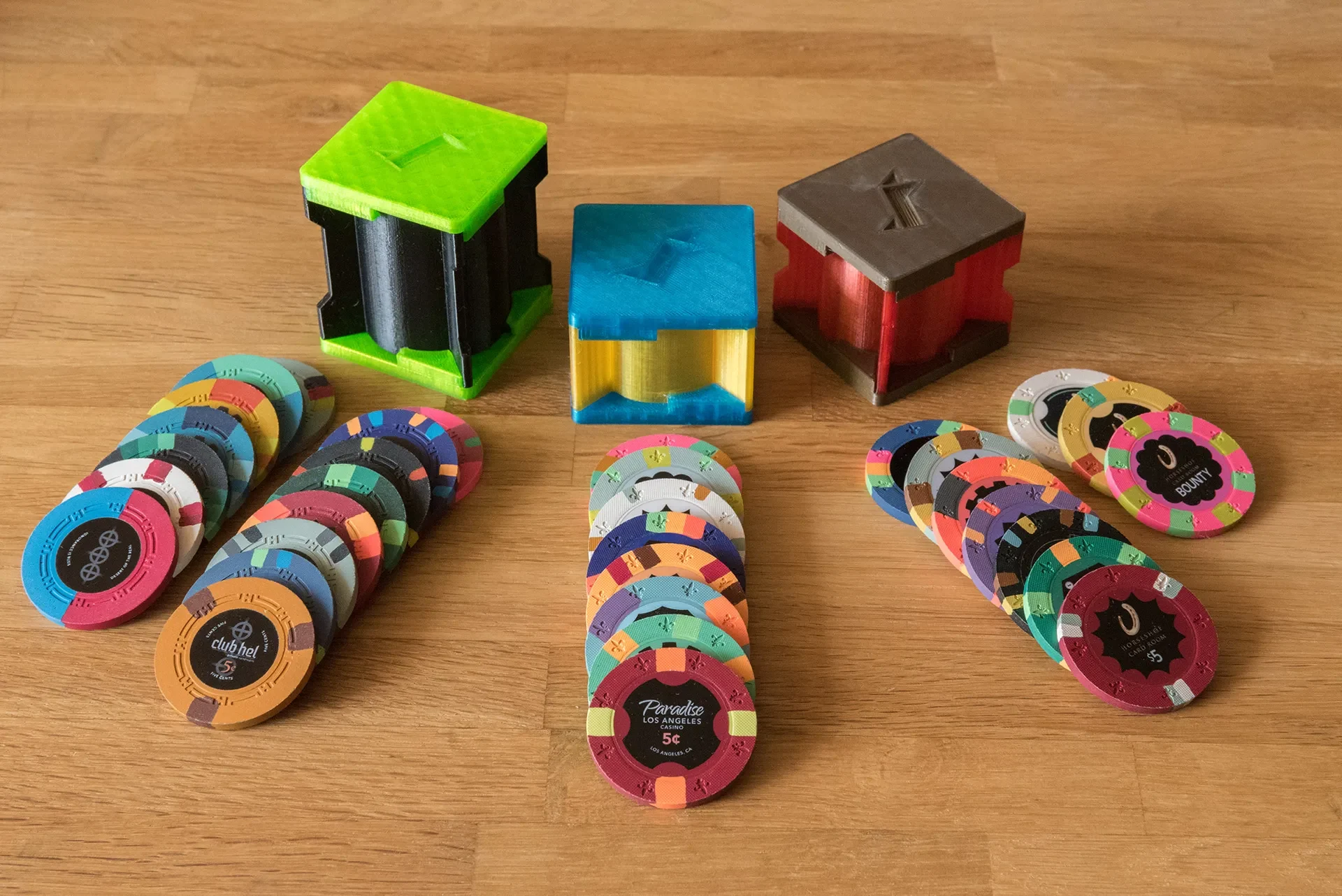

4. спереди слева: см. №1; передний центр: DasFilament.de Transparent Blau/PrimaCreator PrimaSELECT прозрачный желтый; спереди справа: FilaTex3D.de Gold/DasFilament.de Transparent Rot; фон: Prusament Jet Black/DasFilament.de Sturmgrau
5.+6.+7. FilaTex3D.de Шварц/FilaTex3D.de Клар

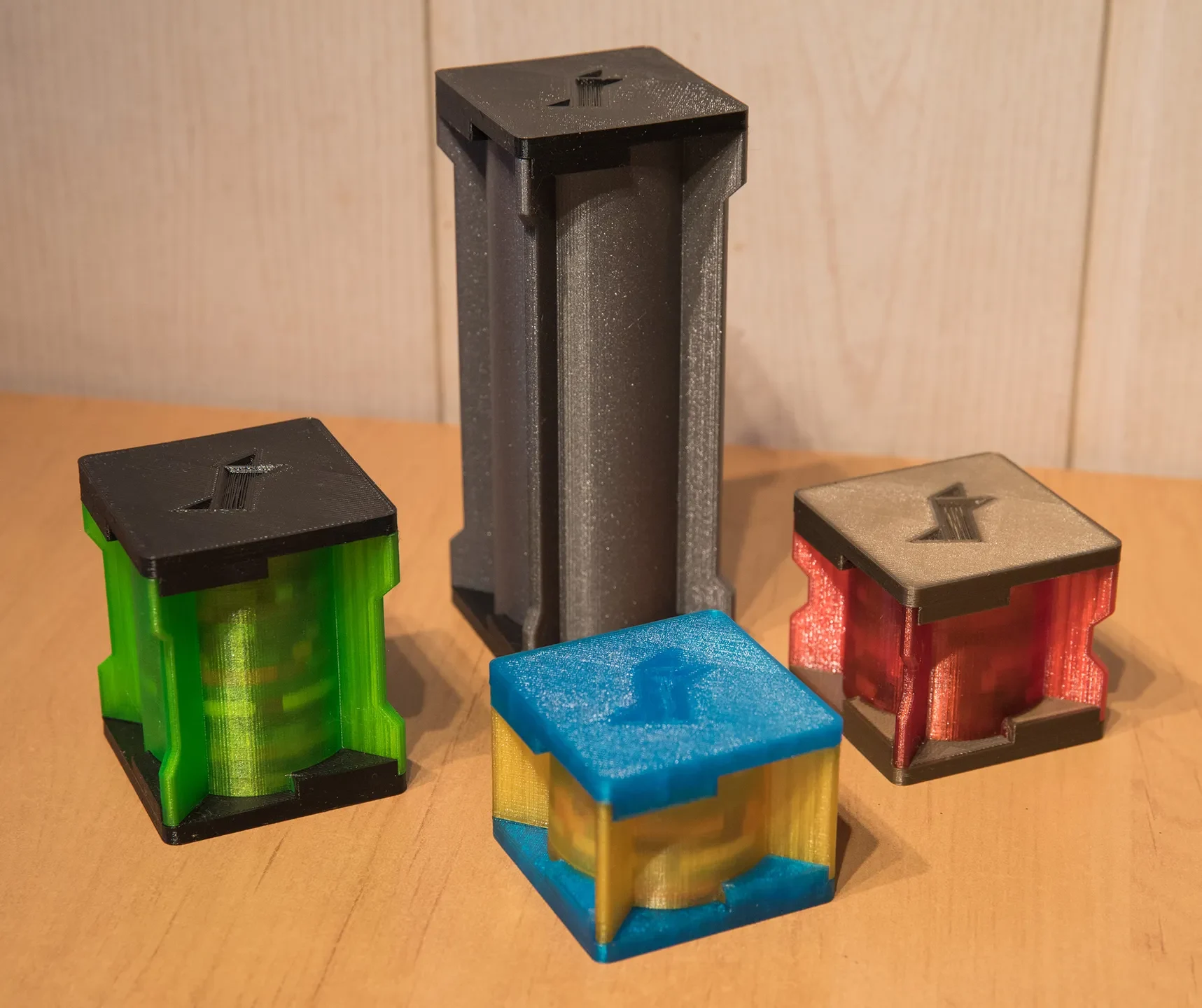

8. слева: DasFilament.de Transparent Neongrün/Prusament Jet Black; центр+право: см. № 4.
Распечатать инструкции
Печать с помощью сопла 0,4 мм, высота слоя 0,2 мм. Выберите наполнитель по вашему выбору, если он достаточно плотный; Лично мне на 15% больше всего нравится внешний вид Honeycomb при печати на прозрачных/полупрозрачных материалах.
Допуски в этих моделях очень жесткие. Хорошо откалиброванный принтер с точным расположением печатающей головки абсолютно необходим, иначе напечатанные детали, скорее всего, не совпадут друг с другом. И Prusa i3, и Prusa Mini те��нически подходят для их печати, но вы должны их хорошо откалибровать, в частности, смещение по оси Z.
Ни в коем случае не распечатывайте тубы с полями! Гладкий лист PEI, очищенный 99% изопропиловым спиртом, обеспечит достаточную адгезию для печати PETG. Для торцевых крышек вы также можете использовать текстурированный лист PEI.
Примечание. Хотя печать с использованием PLA технически работает, это приводит к очень хрупк��м отпечаткам, а колпачки довольно хрупкие.
