Телефонная будка

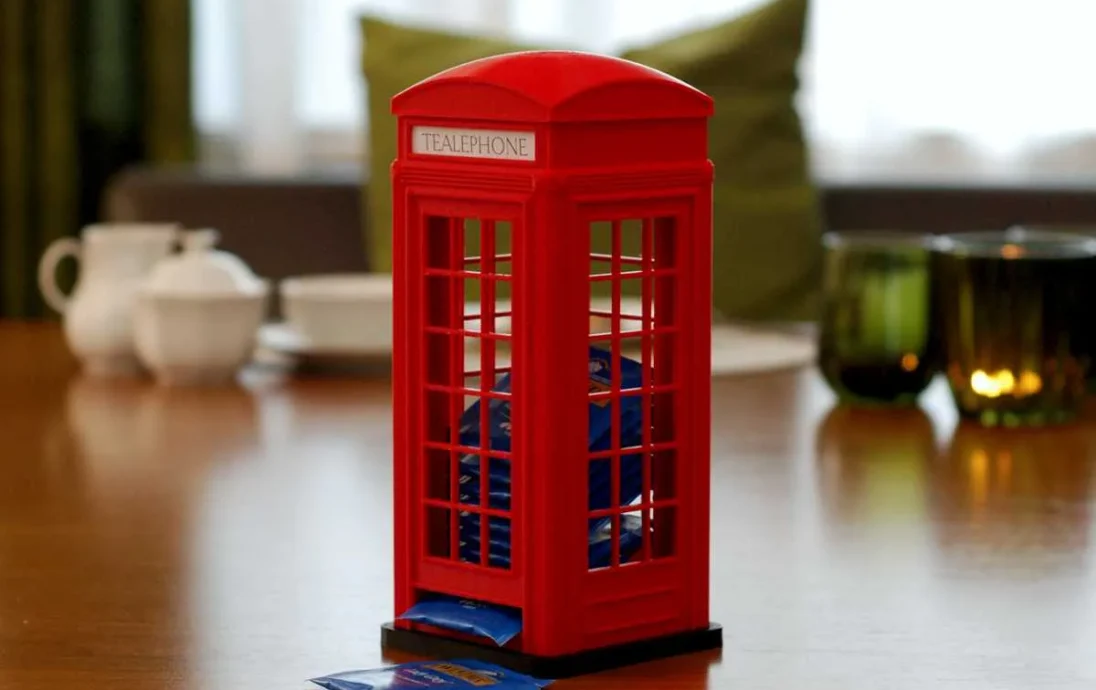

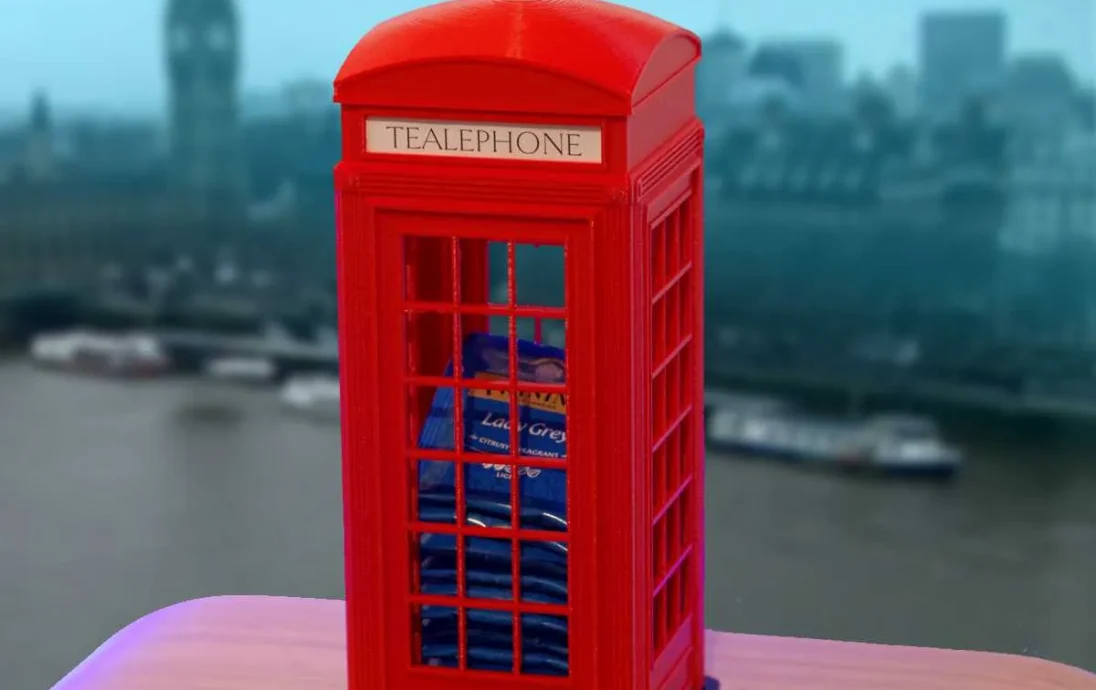

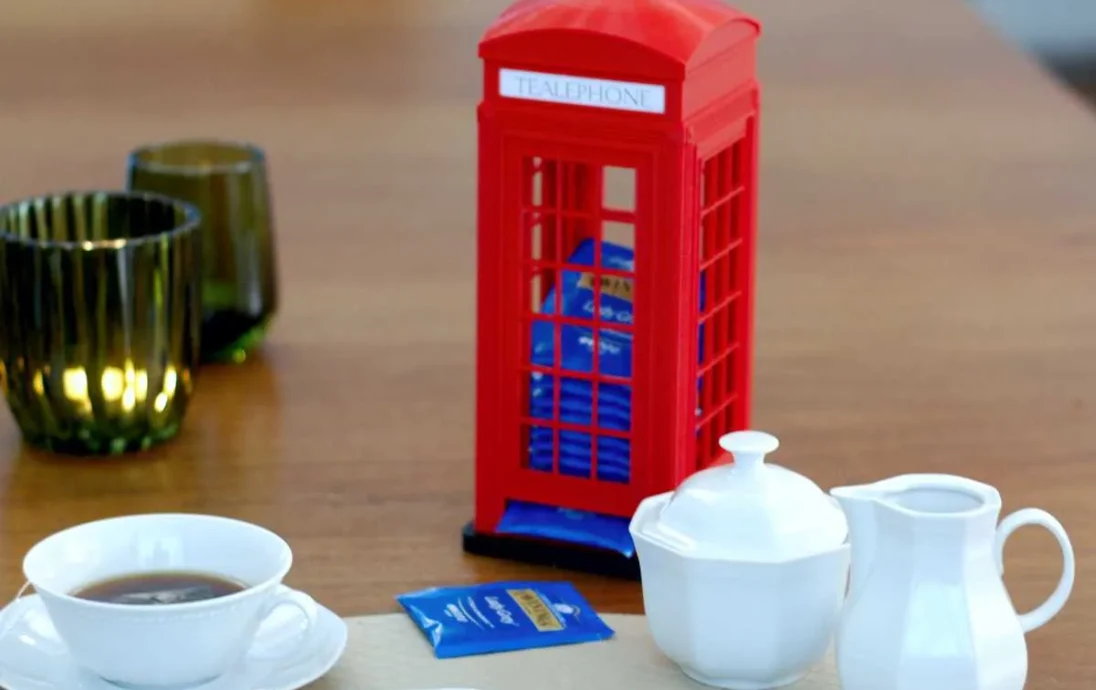

Это коробка для раздачи чая в форме знаменитой красной телефонной будки, которую можно было найти повсюду в Великобритании, когда мобильные телефоны еще были научной фантастикой. В частности, этот дизайн имитирует модель телефонной будки К2, которая в основном располагалась с 1930-х годов в районе Лондона и которую лично я считаю наиболее приятным дизайном из всех. В него помещается около 20 чайных пакетиков стандартного размера, которые наполняются сверху (съемная крышка). Нижняя сумка выскальзывает из отверстия спереди.

Если вам нравятся подобные модели, пожалуйста, ознакомьтесь, скачайте, распечатайте и поставьте лайк другим моим моделям такого типа:

Королевский сберегательный банк

Телефон Сбербанк

Обновление от 08.03.2023: я внес некоторые улучшения с пометкой «V2»:

уменьшены допуски по базовой детали (с 0,4 до 0,3) для более п��отного прилегания к основной детали
добавлены допуски на дверь и боковую часть
добавлено отверстие для пальцев, чтобы помочь вытащить сумку, если она застряла
добавлена разделенная версия рамки (со встроенными дюбелями), чтобы можно было печатать на принтерах меньшего размера (требуемая высота печати теперь 182 мм)
Инструкции по печати

Как правило, эту ��одель очень легко распечатать и она не требует постобработки.

Телефонная коробка, очевидно, должна быть напечатана красным цветом! Рекомендую использовать нить PLA, которая, возможно, позволит печатать без подставок, если у принтера хорошее охлаждение (все выступы перемычки и не длиннее 75 мм, с этим можно справиться).

Основа не является обязательной и ее легко распечатать. Если вы решите распечатать его, используй��е контрастный цвет (например, черный). Он просто вставляется в раму.

Крышку одинаково легко распечатать. Используйте меньшую высоту слоя, чтобы лучше видеть неглубокий купол. Используйте концентрическое заполнение на верхних слоях.

Рамка может быть немного сложной. Для хранения чайных пакетиков и сохранения первоначальных габаритных соотношений он стал огромной деталью высотой почти 220 мм, которая не помещается на некоторые принтеры. Поэтому я загрузил две версии рамной части:

Полную рамку можно распечатать на больших принтерах. Как уже говорилось, можно печатать без подставок, если вы уверены в охлаждающих возможностях вашего принтера. Если нет, попробуйте поддержку дерева.

На принтерах меньшего размера следует печатать открытую рамку и боковые стороны отдельно. Голый каркас нужно разрезать на высоту слоя 182 мм и вместе с тремя боковинами и одной передней склеить. Никаких опор здесь не требуется (что в любом случае может быть хорошим вариантом, поскольку это хорошо экономит 100 г отходов).

Все детали я напечатал с соплом 0,6 мм и высотой слоя 0,32 мм (кроме крышки). Тем не менее, детали получились очень хорошо. На печать всей модели ушло около 16 часов.

Сборка

Основание просто вставляется в часть рамы.

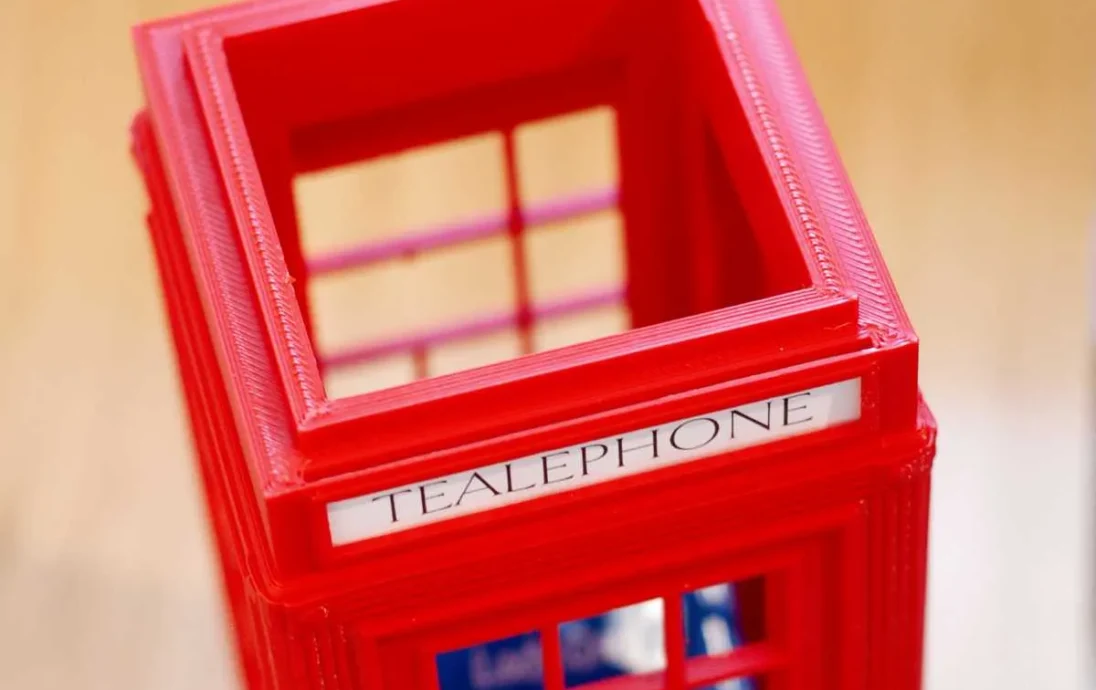

В верхней части рамы имеется небольшой отсек, в который можно положить бумажную вывеску размером 78 x 14 мм. Видимая область печати составляет 70 мм х 10 мм. Оригинальный шрифт, используемый на этих телефонных будках, — Goldenbook Light. Я добавил изображения в формате PNG, поэтому вам не нужно покупать шрифт — ознакомьтесь с разделом файлов в этом посте.
