Диафрагма Коробка

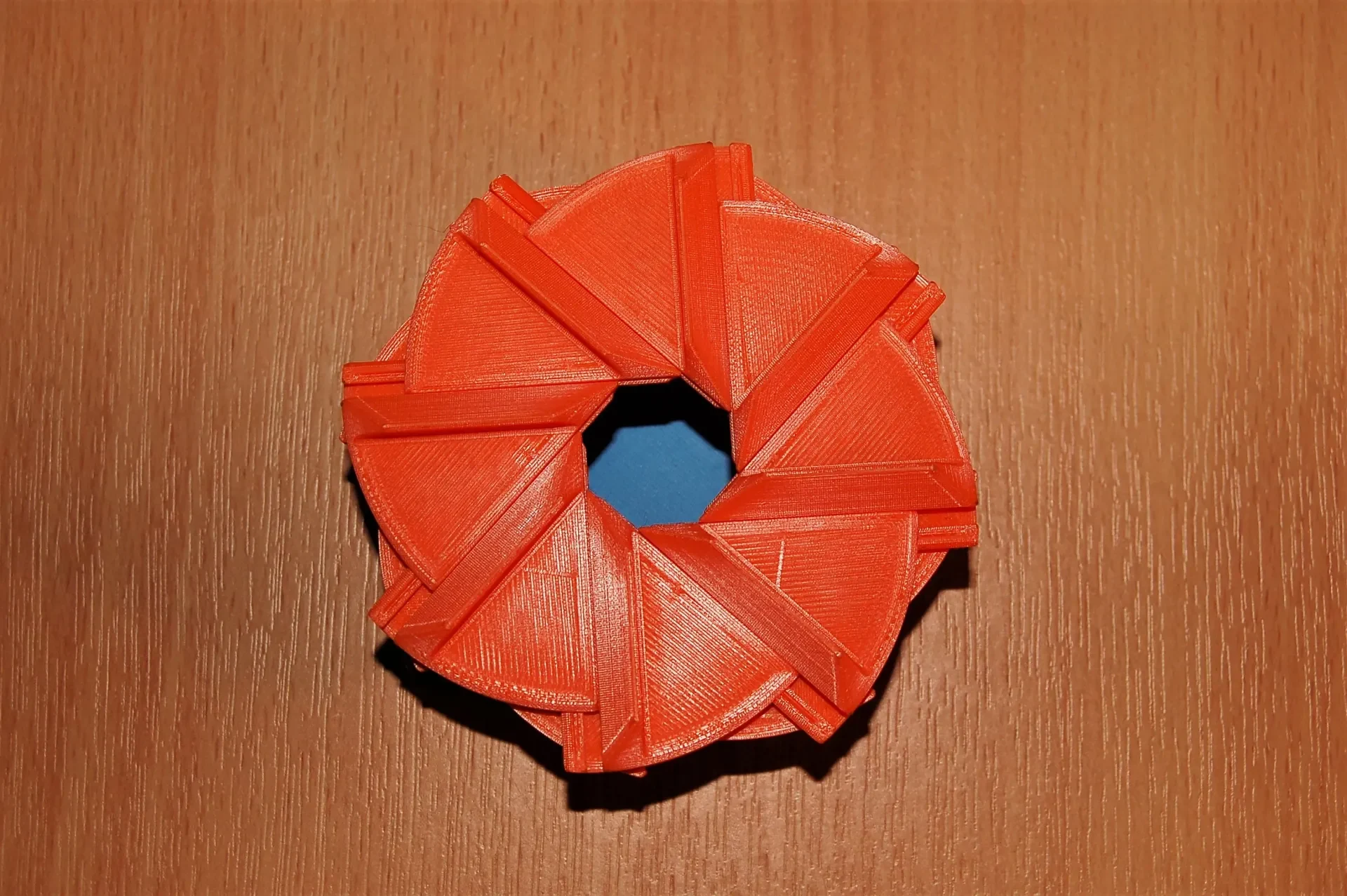

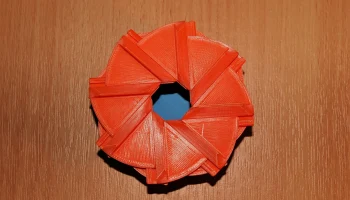

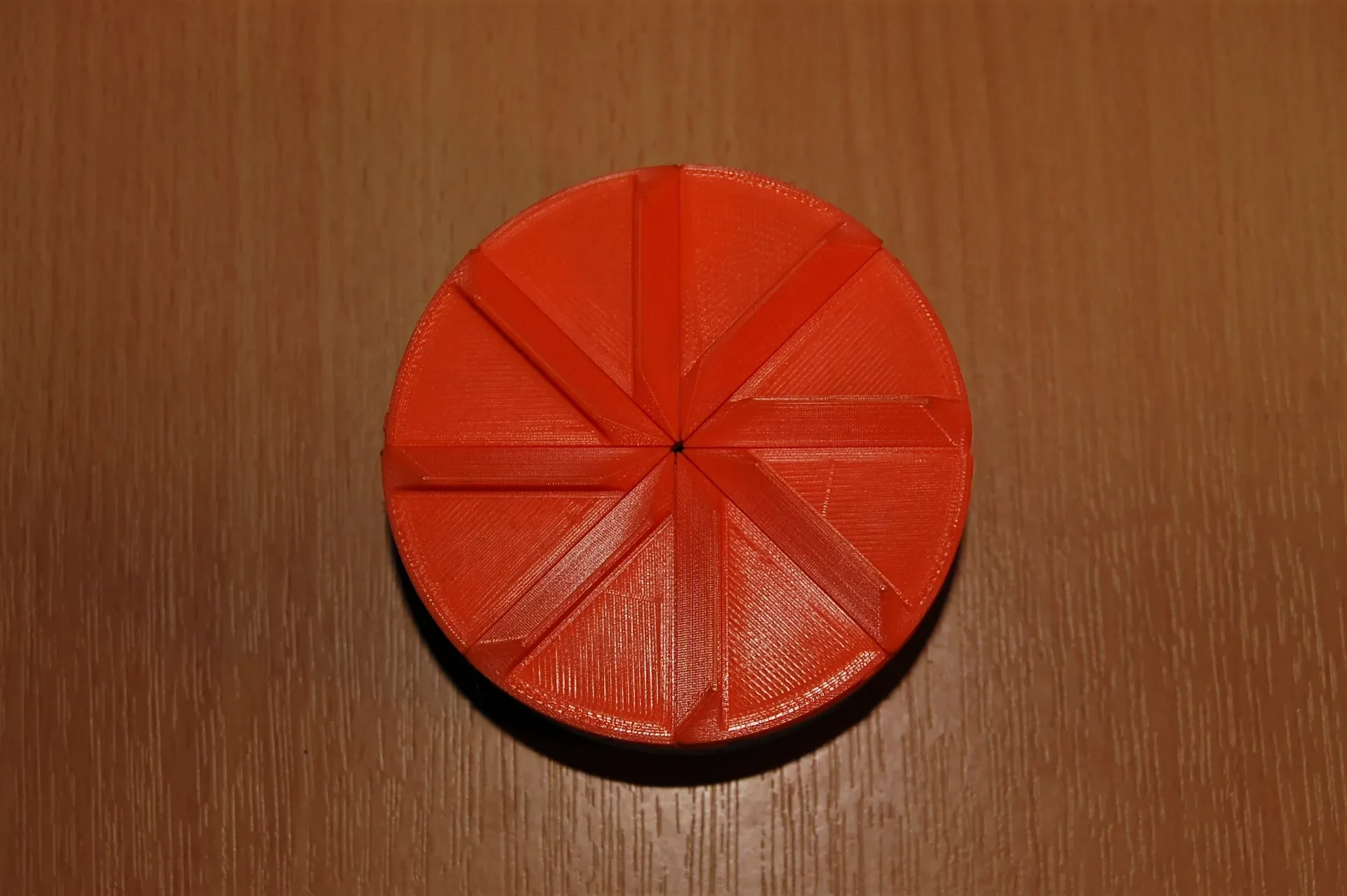

Конструкция ирисовой коробки с 8 дверцами, образующими раздвижной восьмиугольный проем. Я также назвал его «коробкой диафрагмы», так как он очень похож на логотип Aperture Science из игровой вселенной Portal. Открывается поворотом ручек на дверцах по часовой стрелке.
Первоначально оно было загружено на Thingiverse в 2017 году, а теперь я переместил его и сюда.
У меня есть еще 14 дизайнов коробок Iris, и у меня есть инструкция, описывающая их и способы их распечатки.
Я также разработал улучшенную версию этого блока — Aperture Iris Box.
Коробка имеет ширину примерно 80 мм, высоту 80 мм и отверстие для контейнера диаметром 64 мм. Файлы деталей предназначены для винтов с потайной/плоской головкой M2x6 (как и во всех других моих конструкциях); Всего для коробки потребуется 16 винтов. Детали можно масштабировать для использования винтов большего или меньшего размера, например. Винты M3x8 в масштабе 150%.

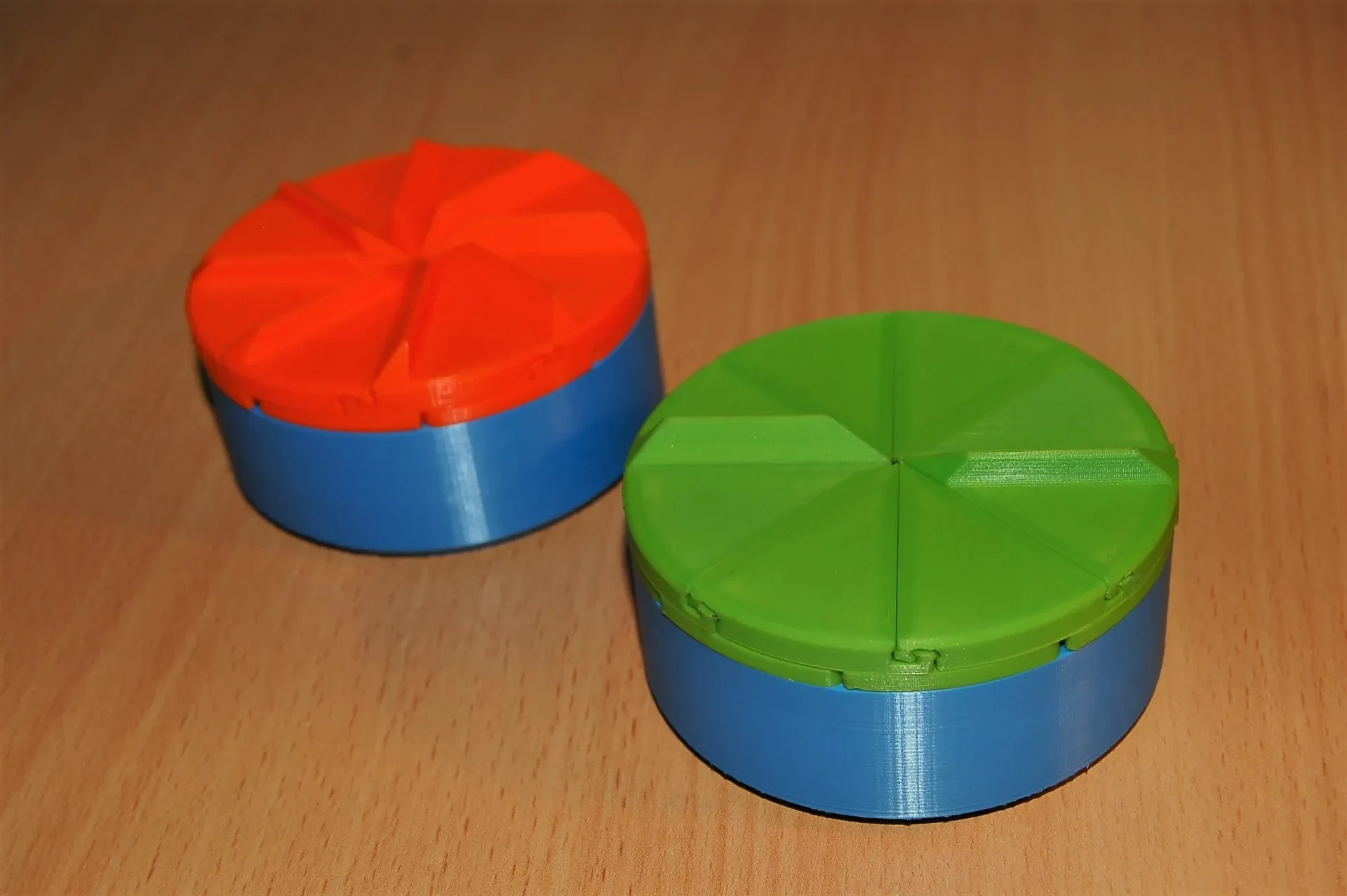

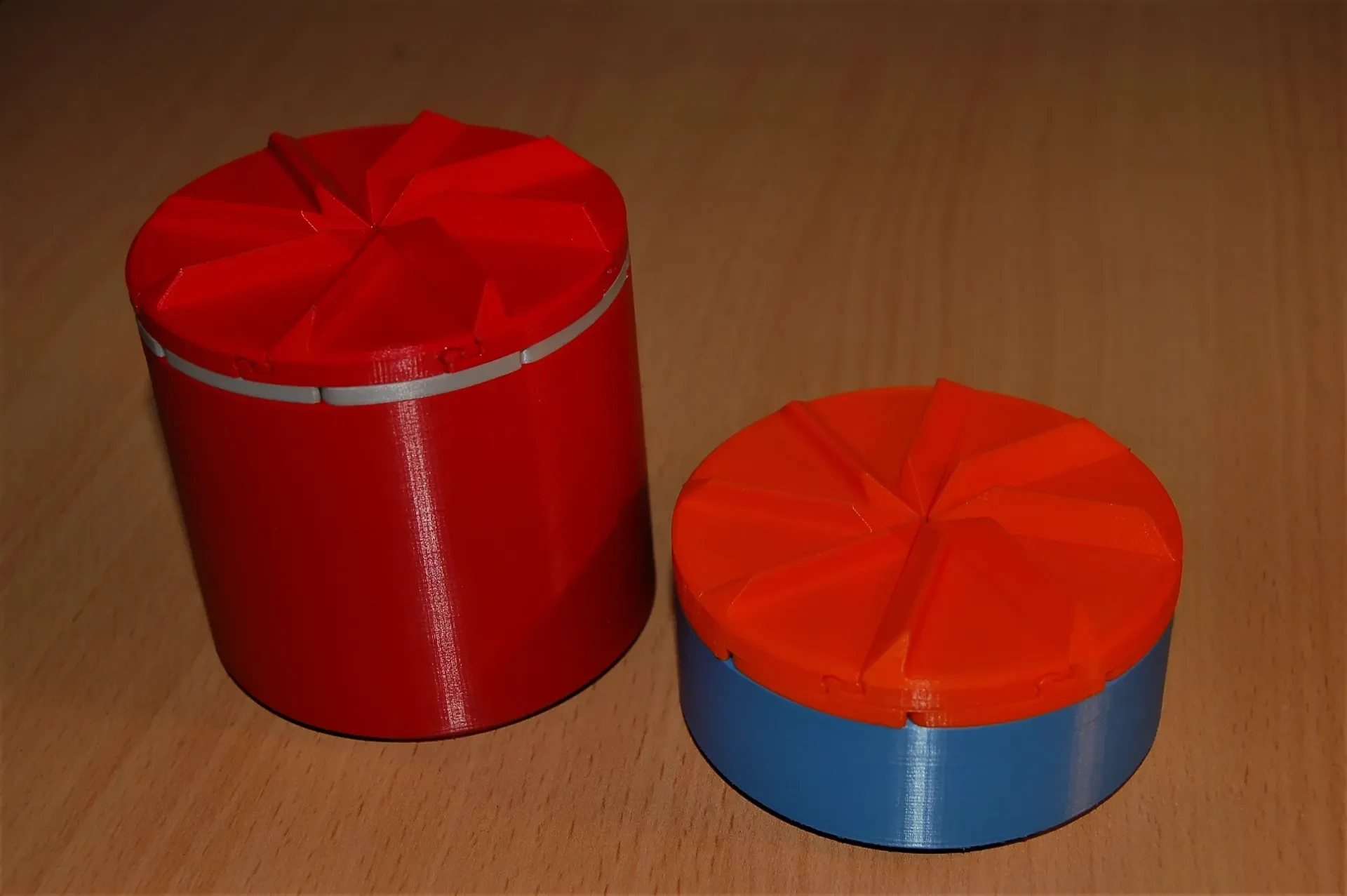

В комплект входят две версии контейнера: стандартный контейнер, высота которого составляет 80 мм, и укороченный контейнер, высота которого составляет около 40 мм.
Детальное тестирование
Прежде чем распечатывать все детали, убедитесь, что скользящие соединения «ласточкин хвост» и винтовые соединения правильно работают с вашими настройками печати. Опоры необходимы для нависающей части «ласточкиного хвоста» на дверных деталях. Будьте осторожны при добавлении опор к нависающим ласточкиным хвостам, чтобы поддерживать только внешнюю часть. Внутреннюю часть можно легко соединить, и добавление сюда ненужных опор, скорее всего, затруднит их удаление из деталей и увеличит трение в соединениях «ласточкин хвост».
Я рекомендую распечатать только одну «звено» и две детали «Дверь», чтобы проверить соединения. Скользящие соединения «ласточкин хвост» поначалу могут быть немного жесткими, но для хорошей работы коробки они должны скользить плавно и без особых усилий. Материалы с низким коэффициентом трения идеальны (стандартный PLA подойдет), плюс немного смазки может существенно помочь. Если стыки слишком жесткие, рассмотрите возможность использования более низкой высоты слоя или компенсации контура xy.
Также убедитесь, что ваши винты надежно входят в отверстия в основании дверей, свободно вращаются в звеньях, а головка находится на одном уровне с поверхностью детали. Возможно, вам придется использовать компенсацию xy, чтобы получить хорошее соответствие.
Печать деталей
Для коробки вам нужно будет распечатать:
8x «Дверь»
8x «Ссылка»
1x «Контейнер» (стандартная или укороченная версия)

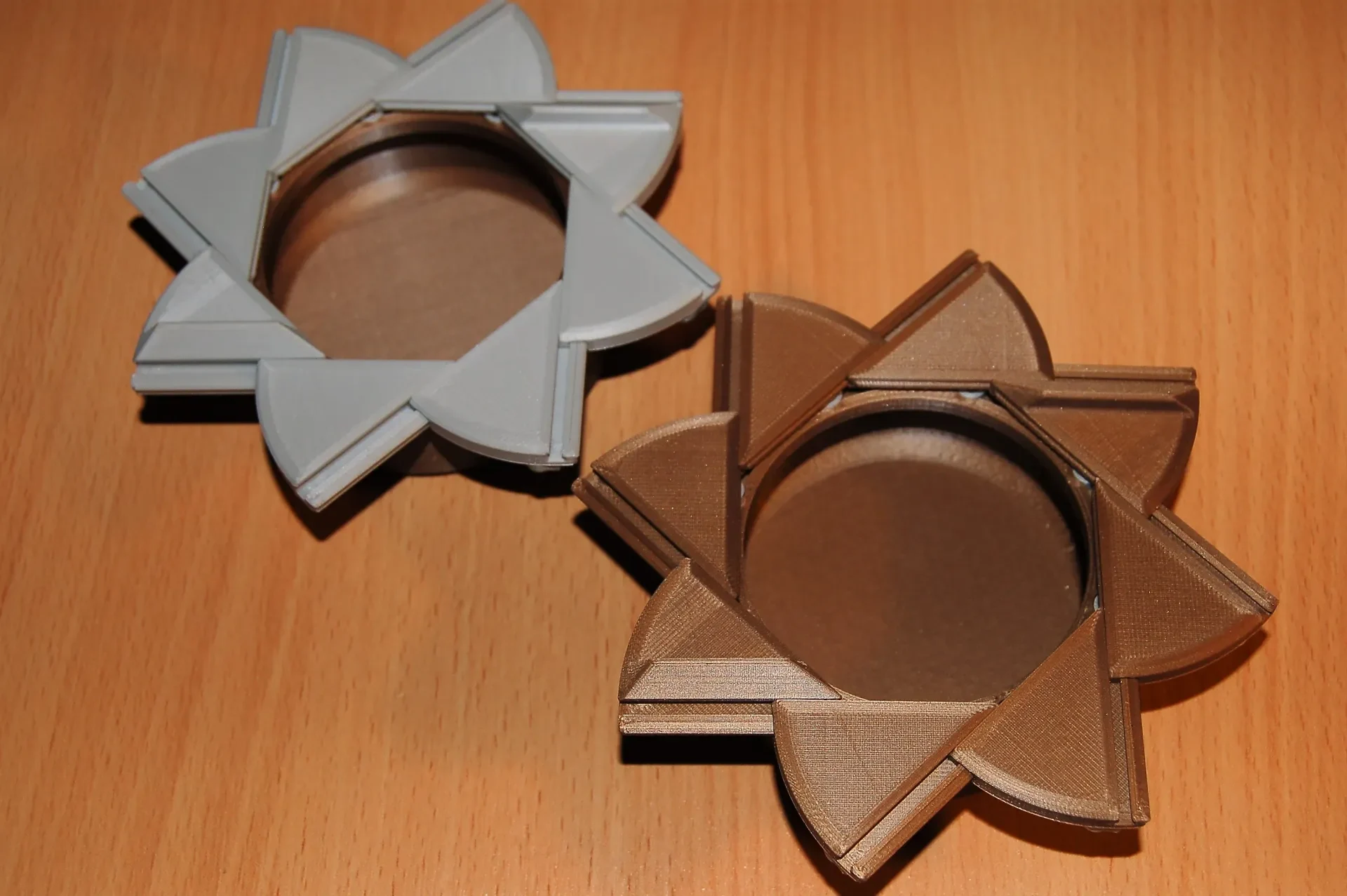

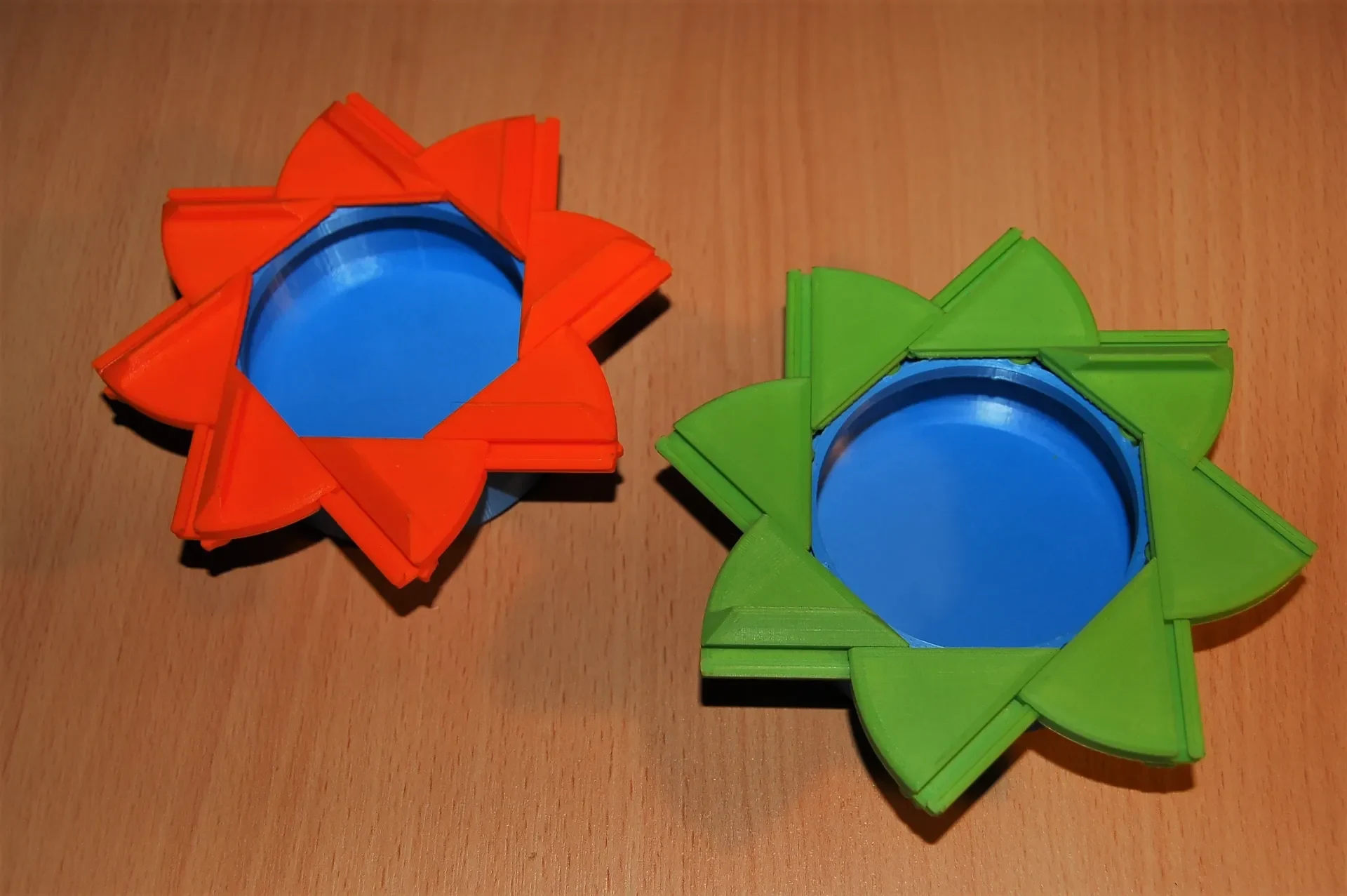

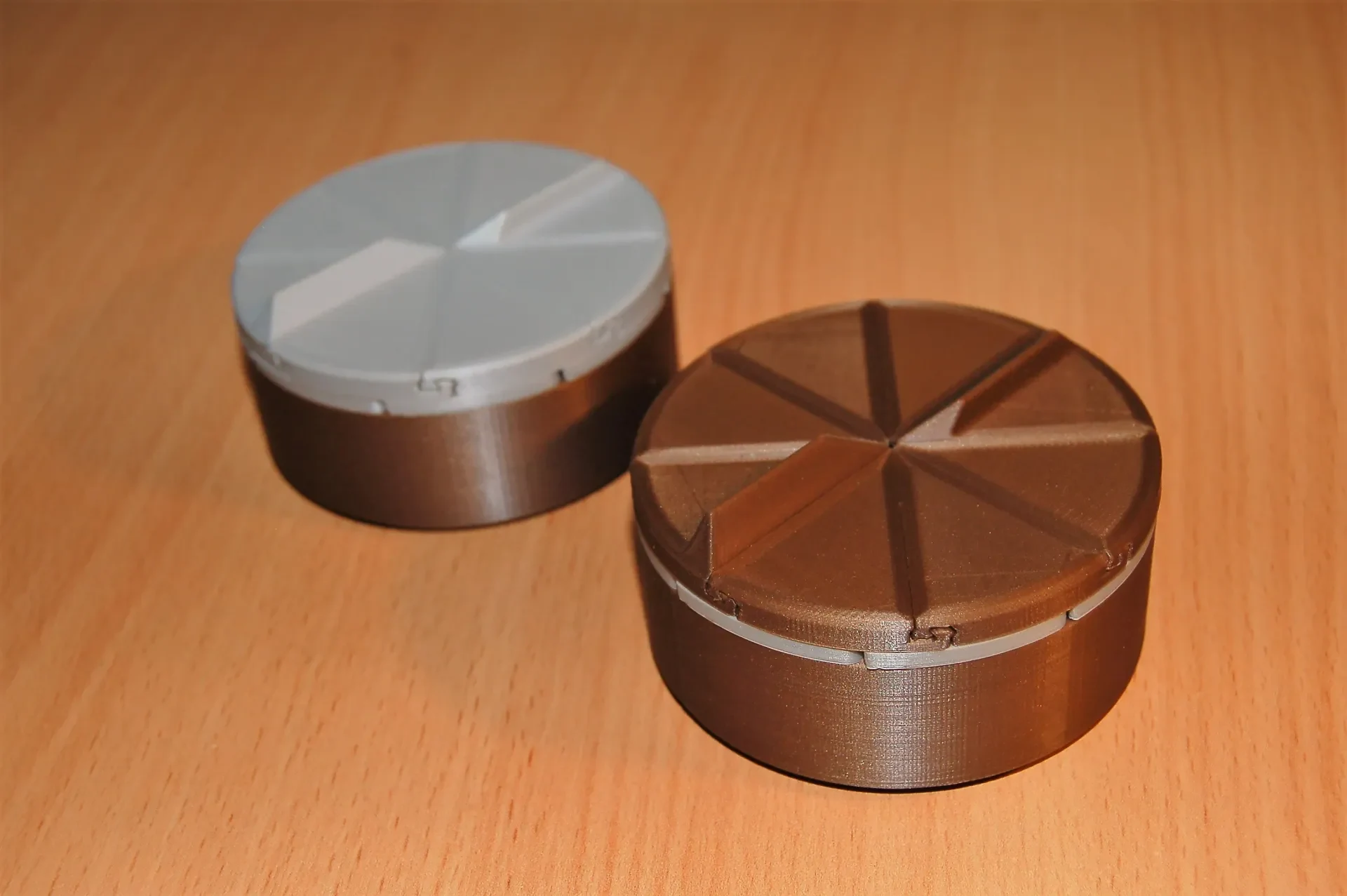

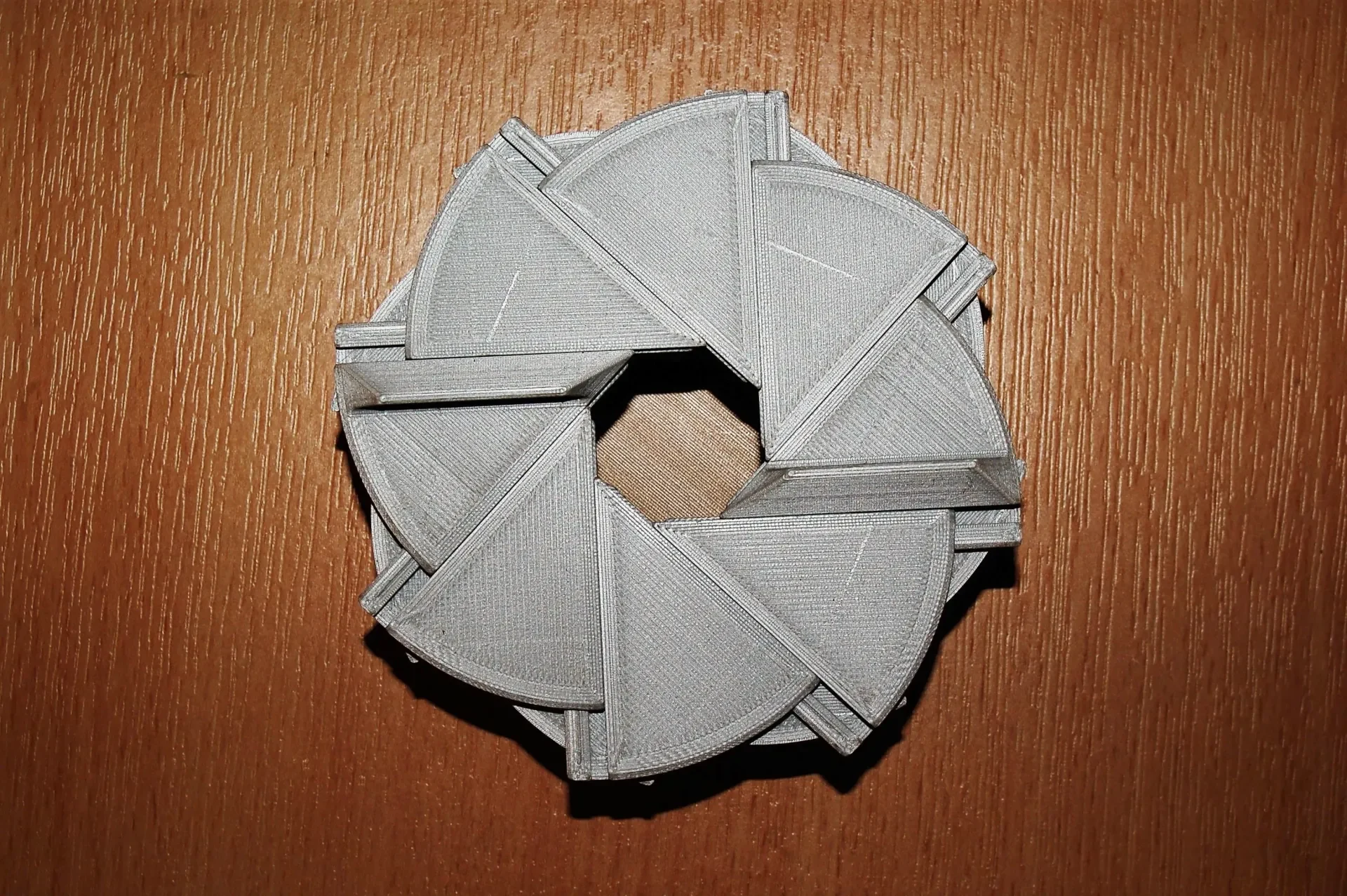

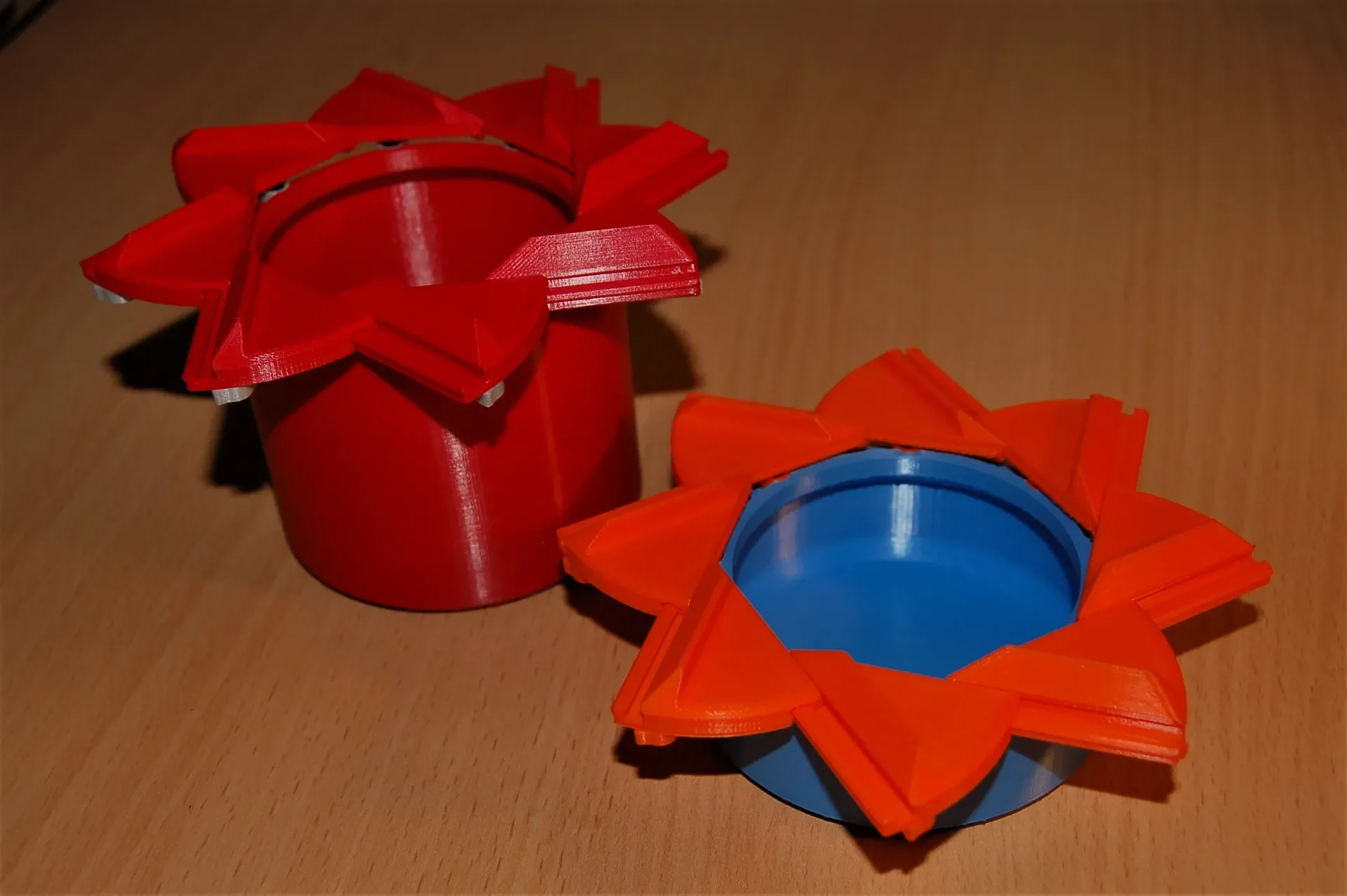

Существует два типа «дверной» части: «дверная ручка», имеющая выступ для захвата и открытия коробки (в красных и оранжево-синих примерах используются все части «дверной ручки»); и простая плоская часть «двери» (используется в бронзовых/серых коробках). Я рекомендую распечатать как минимум две детали «дверной ручки» и разместить их попарно на противоположных сторонах крышки, чтобы облегчить открытие коробки.
Сборка
Шаг 1
Сборка проста и требует сначала сдвинуть все части двери вместе.
Шаг 2
Затем прикрутите незаостренный конец звеньев к контейнеру.
Шаг 3
Наконец, прикрутите другой конец звеньев к основанию дверей.

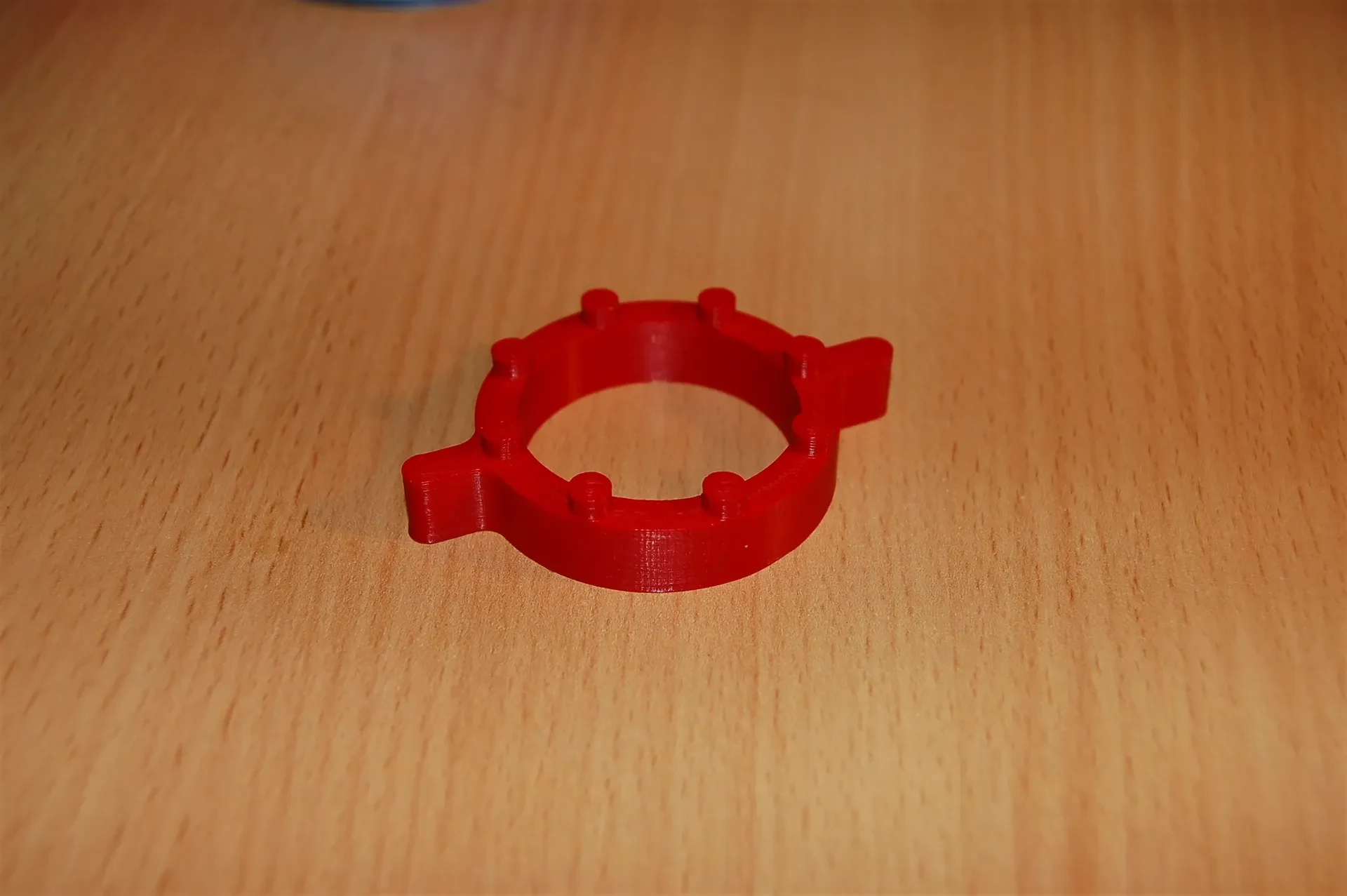

Легче всего открыть коробку, используя большой и указательный пальцы правой руки рядом с центром коробки на противоположных дверных ручках. Если вам действительно сложно открыть коробку из-за трения, я разработал деталь «Ключ», которая позволяет легче открыть коробку, нажав на все дверные ручки одновременно.
Дайте мне знать, если у вас возникнут вопросы или проблемы с дизайном.
