Хранилище произведений искусства Лего Ситхов...

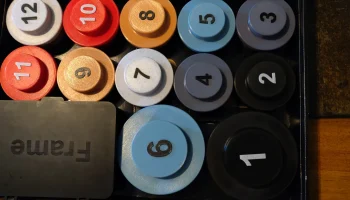

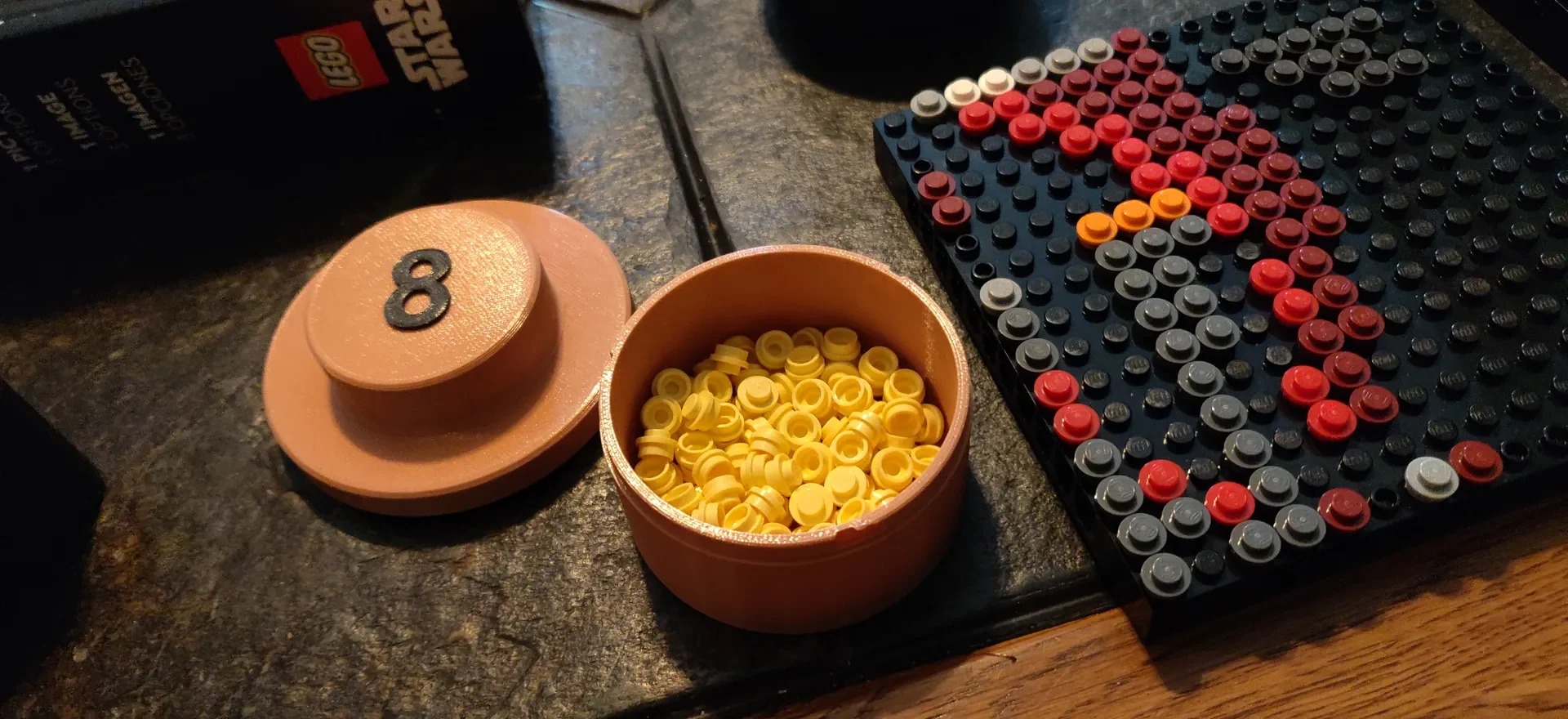

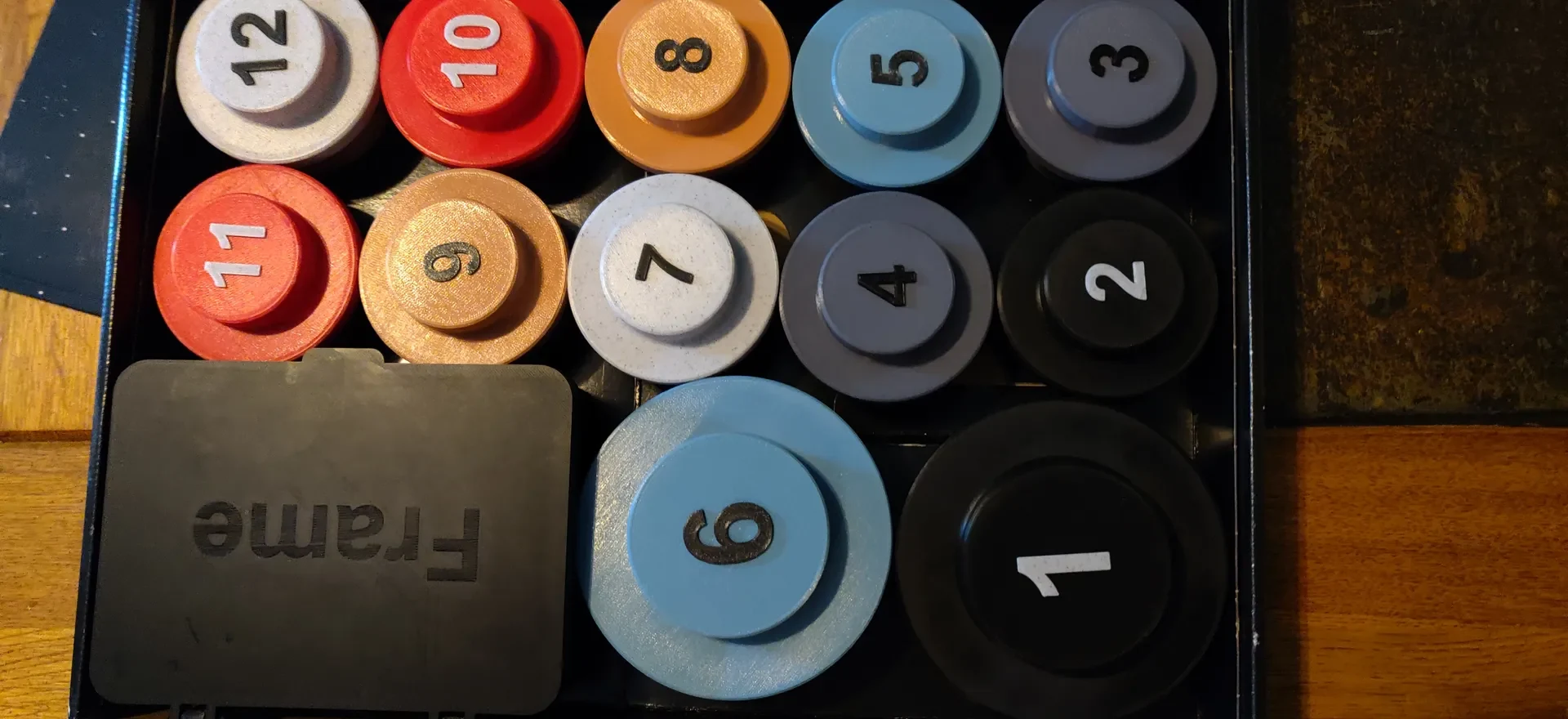

Это организационный набор, разработанный для набора Lego Sith Art. Он был разработан так, чтобы помещаться в оригинальную коробку. Контейнеры можно использовать для других художественных наборов или для хранения мелких деталей (я даже использую некоторые для хранения специй). Контейнеры в форме шпилек имеют простую конструкцию с поворотным замком.

Небольшие контейнеры вмещают около 330 шпилек.

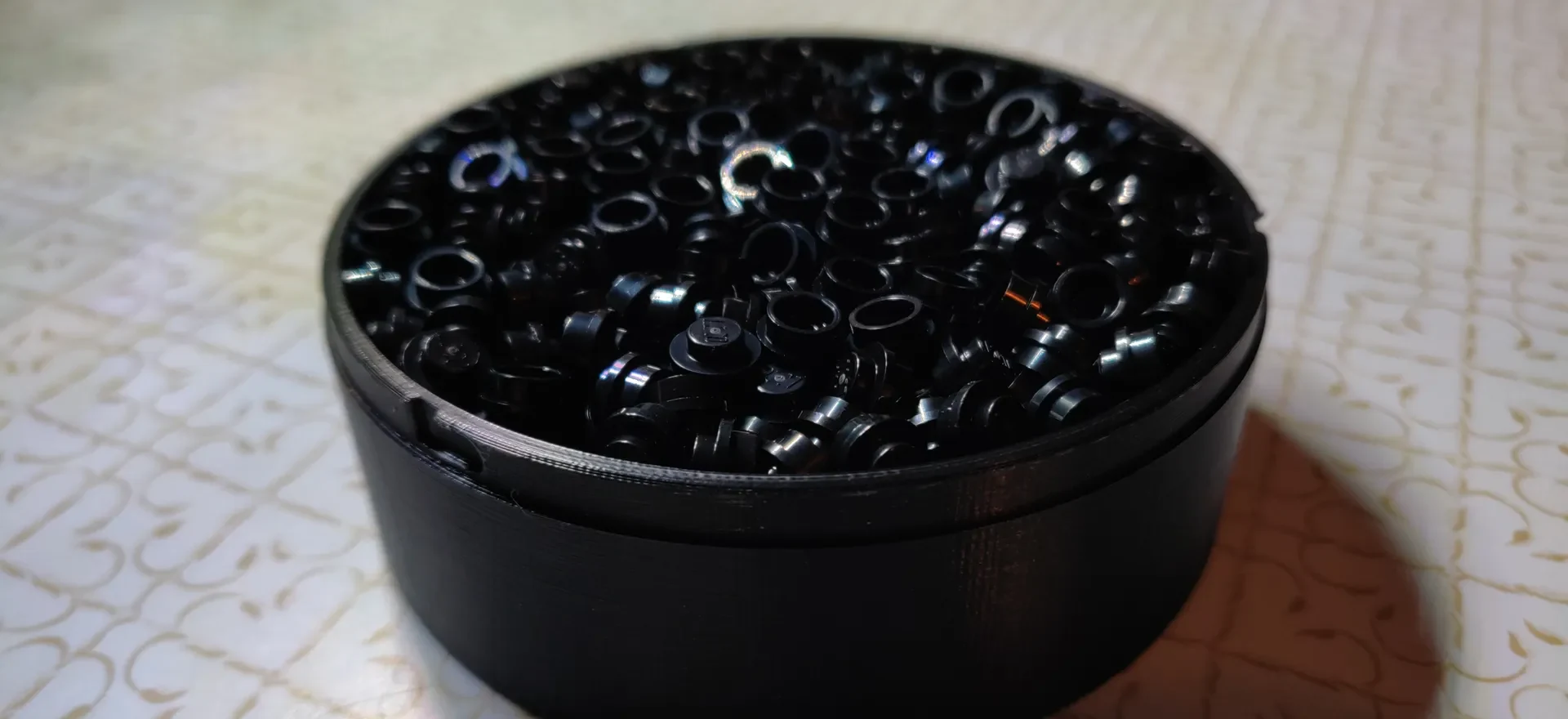

Большие контейнеры вмещают около 670 шпилек.

РЕДАКТИРОВАНИЕ: добавлены номера 13-15 для набора Iron Man Art, а также добавлен файл Fusion360 для вытягивания текста, чтобы каждый мог создавать собственные числа/текст.

Чтобы получить полный набор Sith Art, вам необходимо распечатать:

2 base_large

2 колпачка_большие (1 и 6)

1 base_large_insert

10 база

10 шапок (2-5, 7-12)

1 фрейм_кейс

1 рамка_крышка

2 шарнира

2 шарнира_гайка

Все детали должны быть напечатаны плоской стороной вниз, а колпачки должны располагаться стороной с номером вверх.

Цифры моделируются как отдельные части, поэтому их можно разместить на колпачках во время нарезки. Чтобы добавить цифры в заглавные буквы в Prusa Slicer:

Загрузите cap_StudStorage или cap_large_StudStorage.
AddPart → Загрузите нужный номер
Установите высоту Z загруженного числа на 9 мм.
(необязательно) для больших заглавных букв масштабируйте оси x и y 150 %.

Вы также можете изменить цвет, чтобы сделать цифры контрастными.

Вы можете создать свой собственный текст для заглавных букв, просто вместо этого импортируйте свой собственный текст.

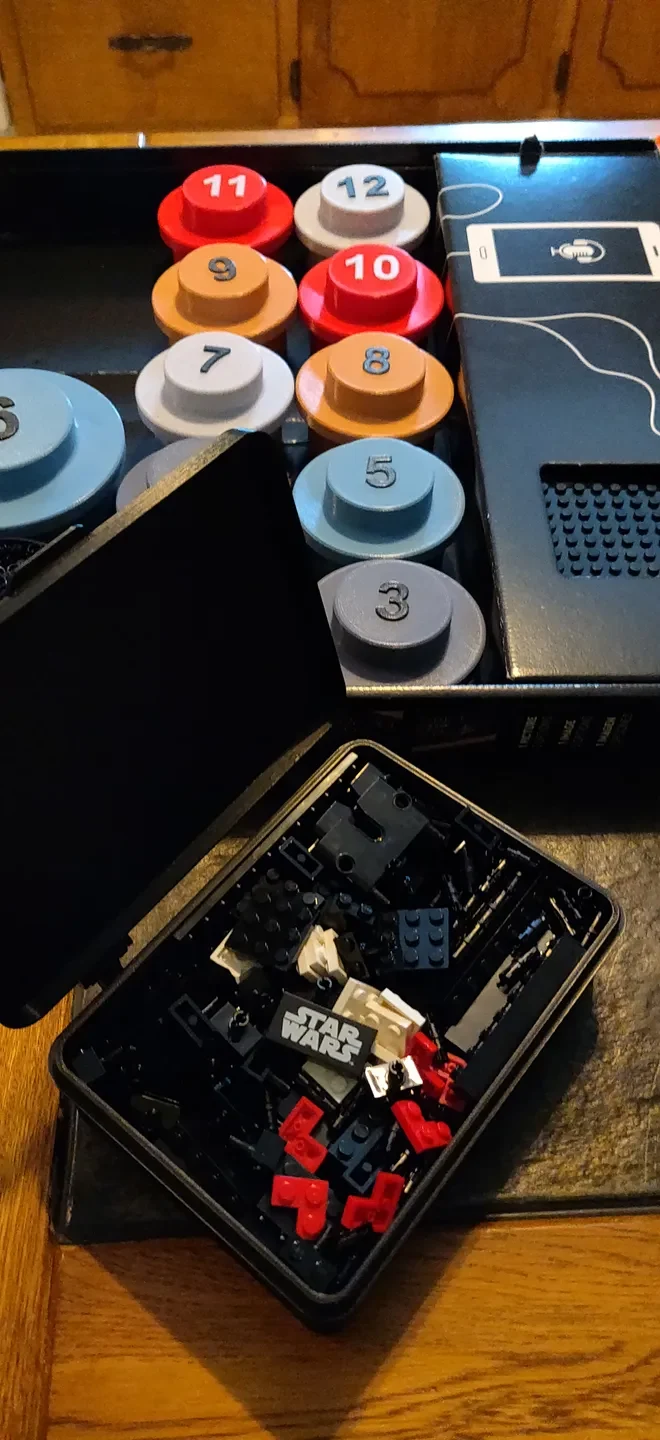

Корпус для рамы во многом был вдохновлен этим футляром, разработанным Полом Х. на Thingiverse, хотя мой футляр был смоделирован с нуля, чтобы сделать его больше, чтобы в него поместились все детали рамы.

Чтобы собрать каркасный корпус:

Ставим крышку сверху
вставьте булавки плоск��й стороной вниз
закрепите гайку на конце вручную
плоскогубцами зажмите гайку до тех пор, пока она не окажется заподлицо со штифтом

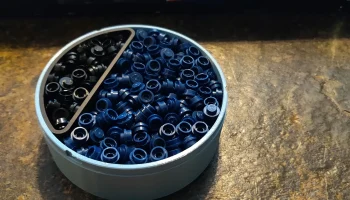

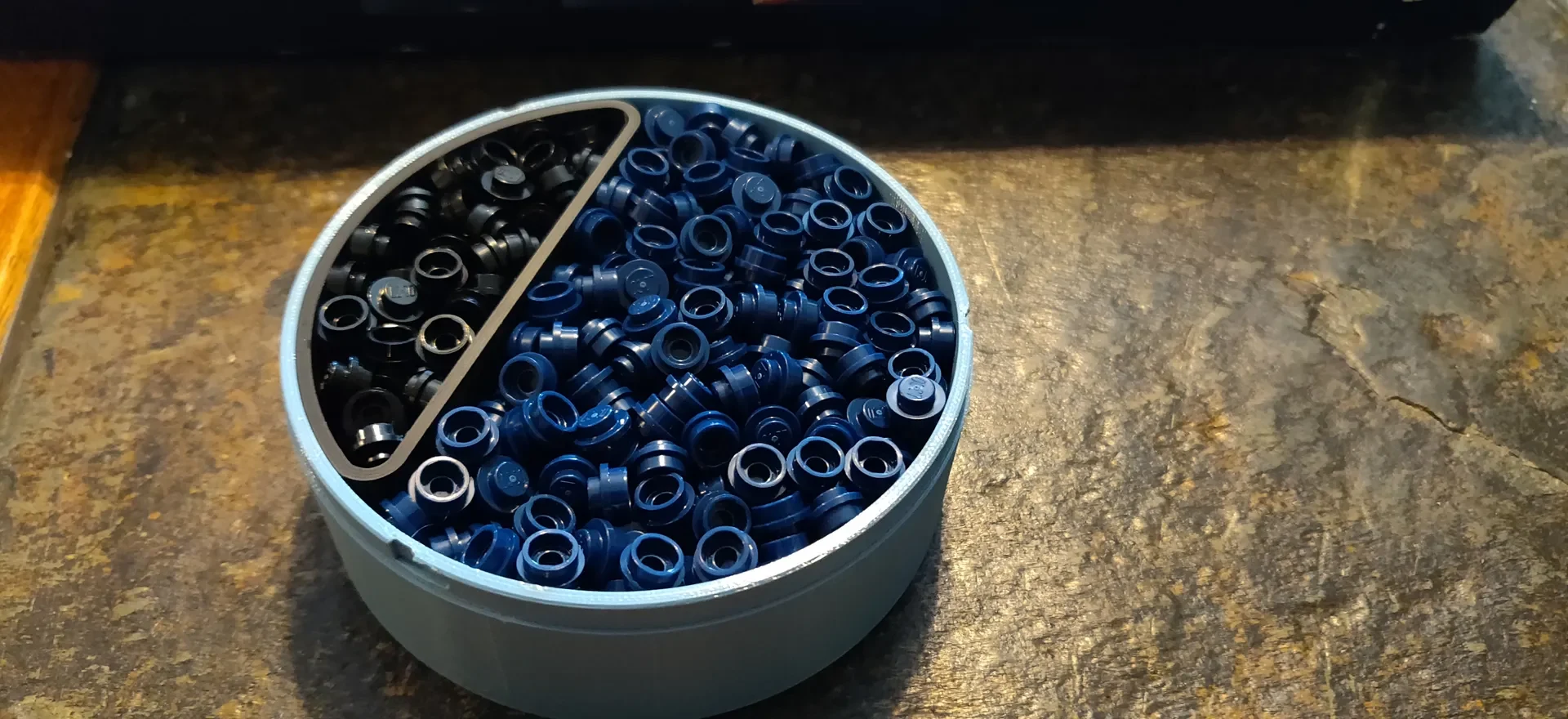

Вставка помещается в контейнер для 6 шпилек и удерживает перелив для 1 шпильки.

Мой набор напечатан на Mk3s+:

PLA или PETG (я использовал Inland PLA и Prusament PETG в зависимости от имеющихся у меня цветов)

0,2 мм (качество) или лучше (я пробовал печатать с толщиной 0,3 мм (черновик), но прилегание оказалось слишком плотным)

20% заполнение

Сопло 0,4 мм

нет поддержек (если ваш принтер хорошо умеет соединять)
