Dodeca-box

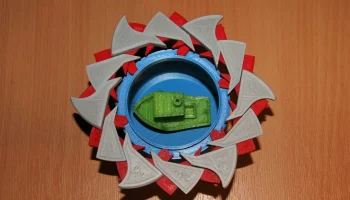

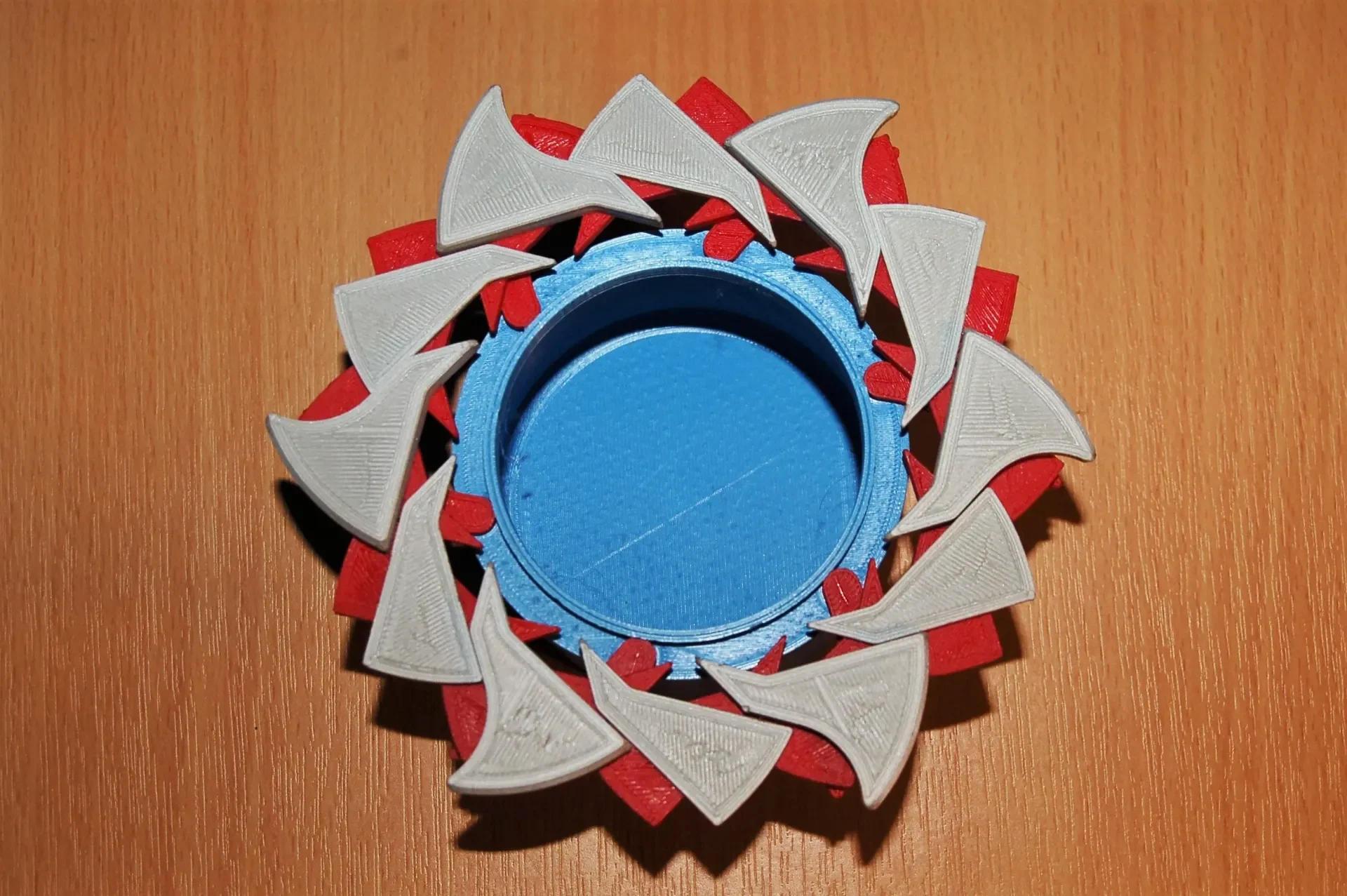

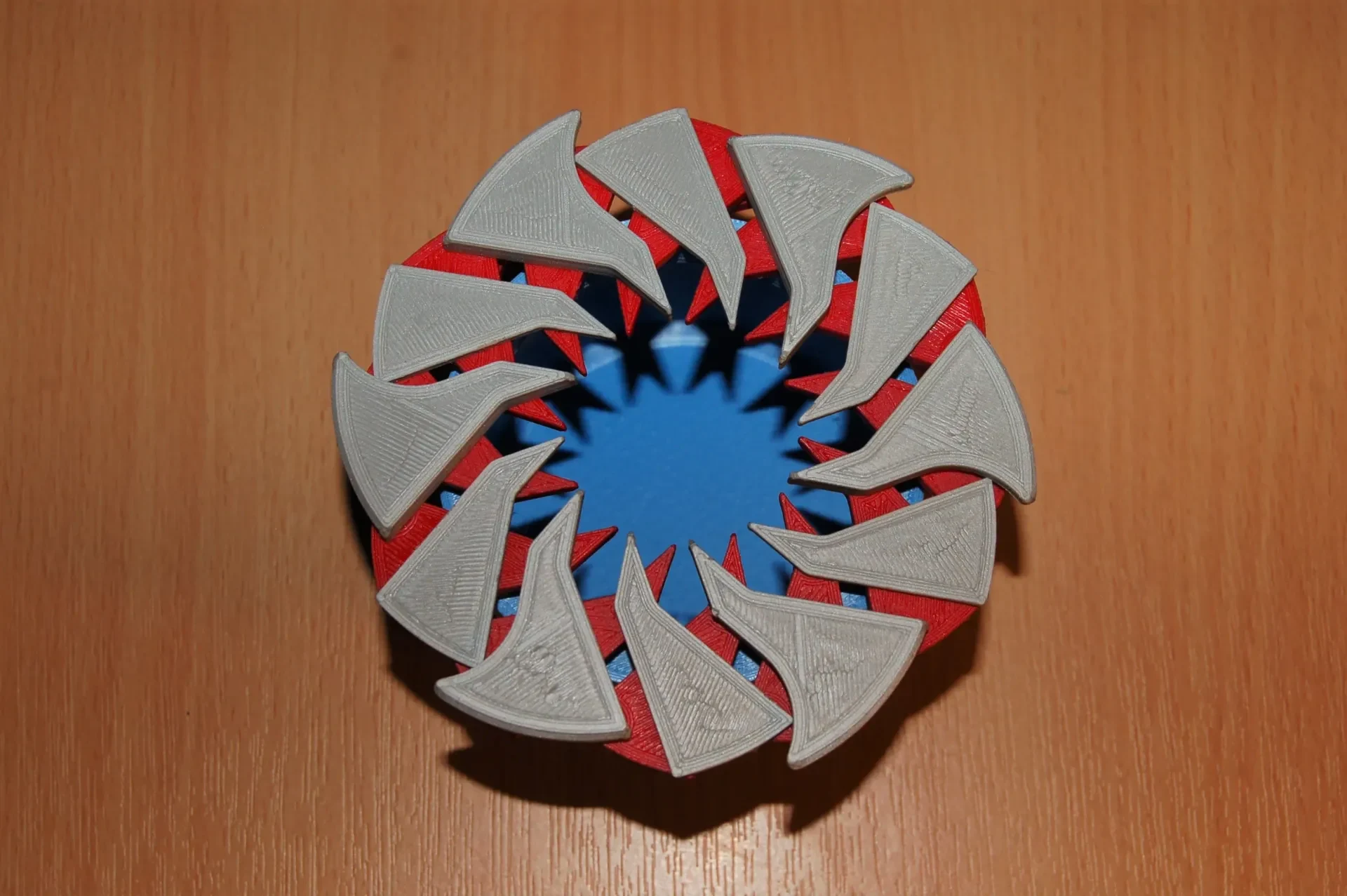

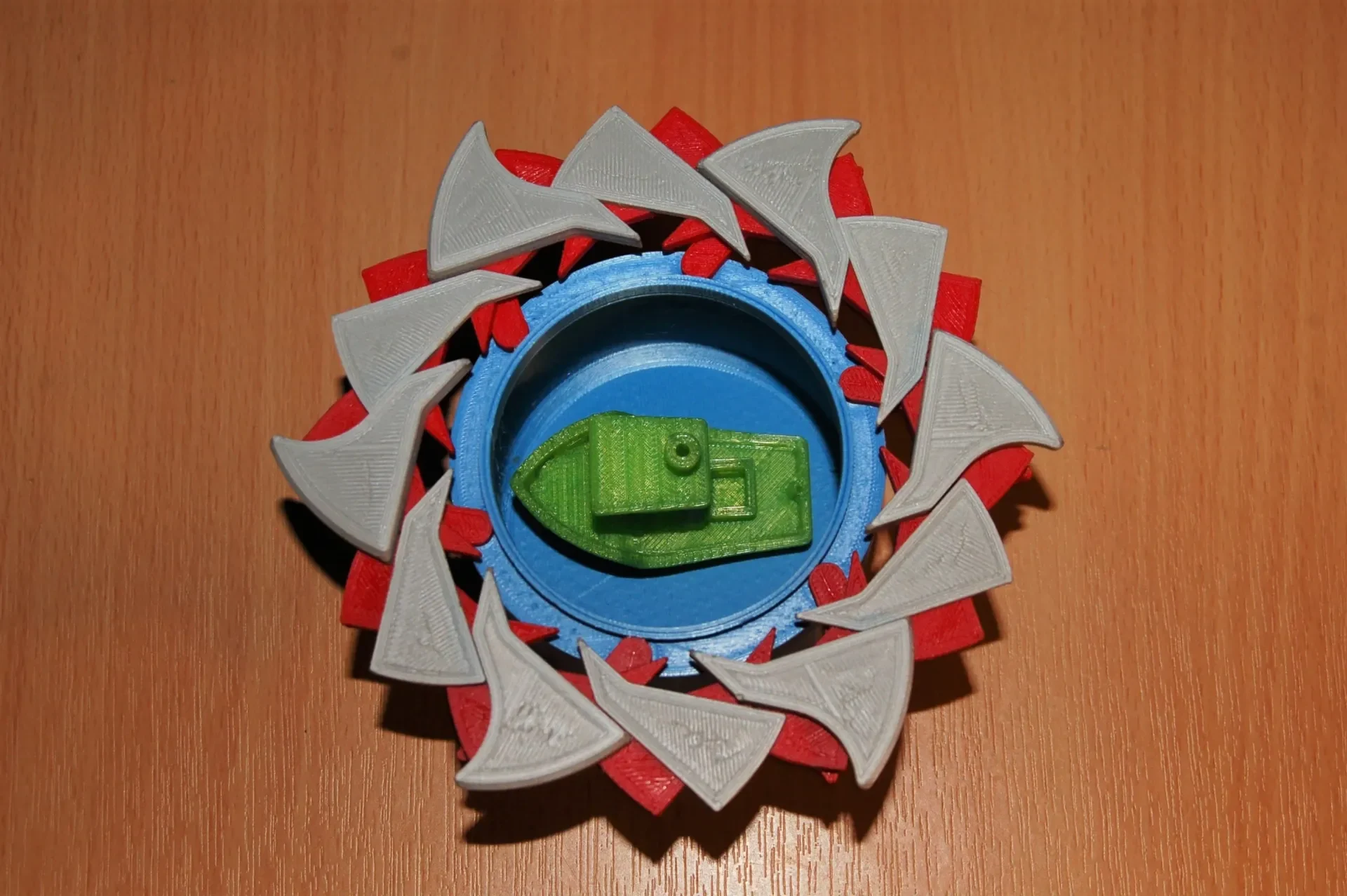

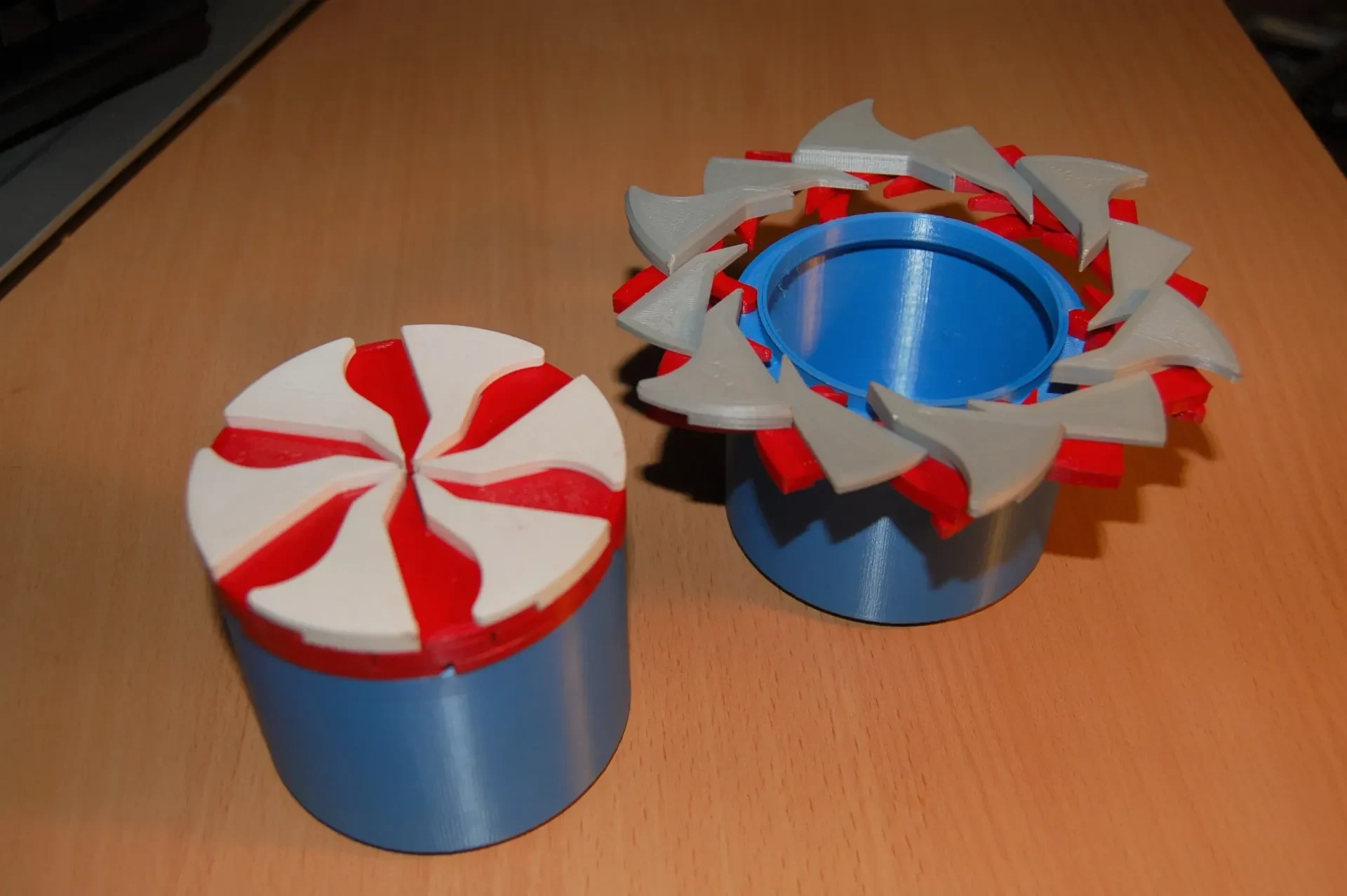

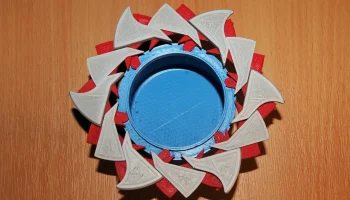

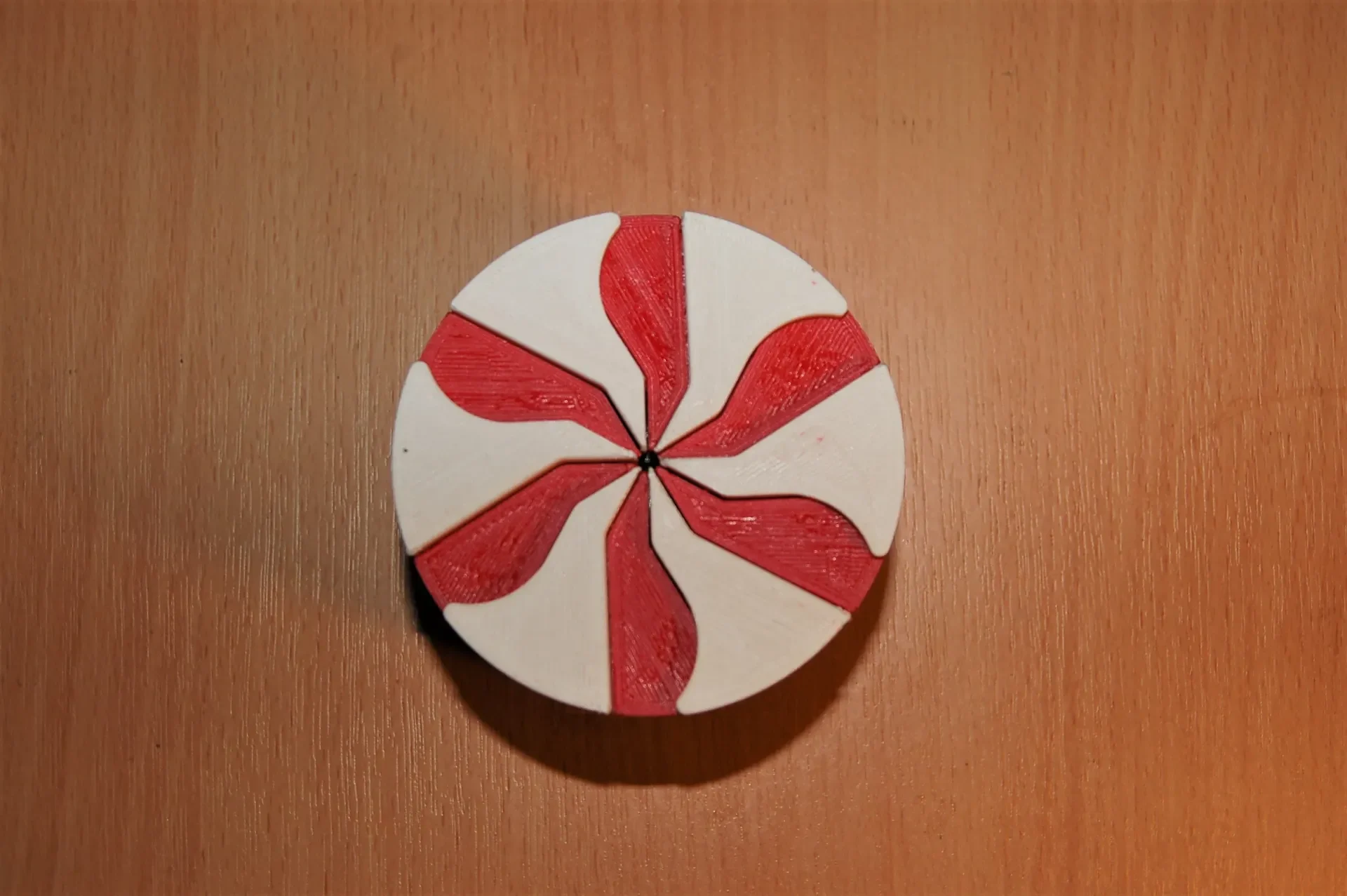

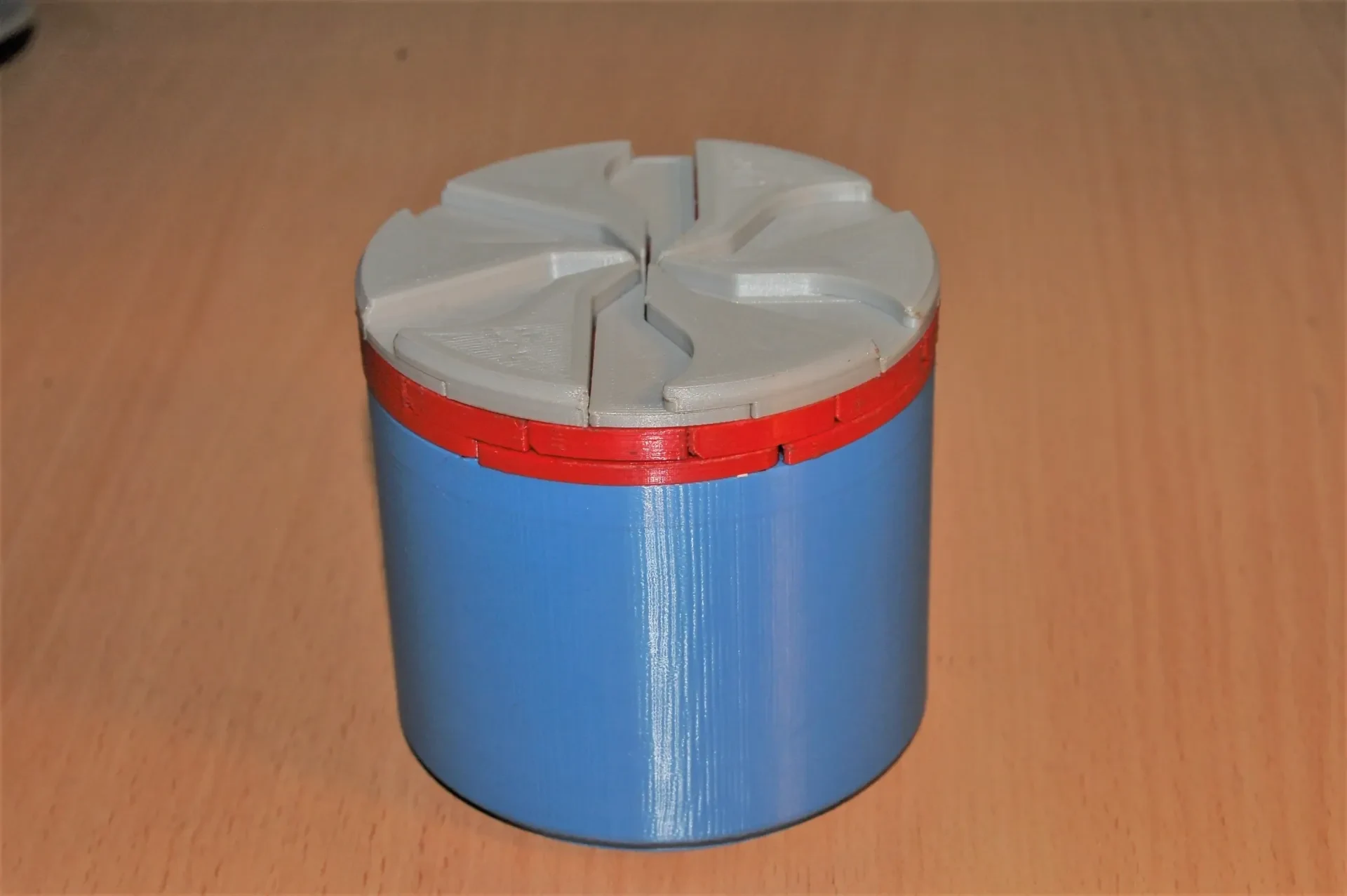

12-листная (двухслойная) коробочка Iris. Первоначально это было загружено на Thingiverse в 2017 году, а сейчас я загрузил его здесь. В деталях механизма используются ребристые штифты и отверстия, которые скрепляются вместе. Общий диаметр коробки 80 мм, диаметр отверстия контейнера около 62 мм. Ящик открывается нажатием на секции ручки против часовой стрелки.

Для этого объекта не требуются опоры.

У меня есть еще 14 дизайнов коробок Iris, и у меня есть инструкция, описывающая их и способы их распечатки.

Я разработал несколько улучшенных версий этой коробки: Dodeca-box V2 и Dodeca-Iris Box.

Руководство по печати

В петлях механизма используются ребристые штифты и отверстия, которые скрепляются вместе. Ребра чередуются с высотой слоя 0,1 мм, поэтому детали необходимо печ��тать с высотой слоя 0,1 мм в шарнирных и штифтовых частях. Использование регулируемой высоты слоя в слайсере позволит вам быстрее печатать большинство деталей с более толстым слоем.

Однако эффективность этих петель может зависеть от вашего конкретного принтера и настроек печати: они не должны быть слишком тугими или слишком свободными. Вы можете использовать компенсацию контура xy или изменить скорость потока, чтобы отрегулировать поса��ку петель. Допуск на петлях составляет 0,15 мм.

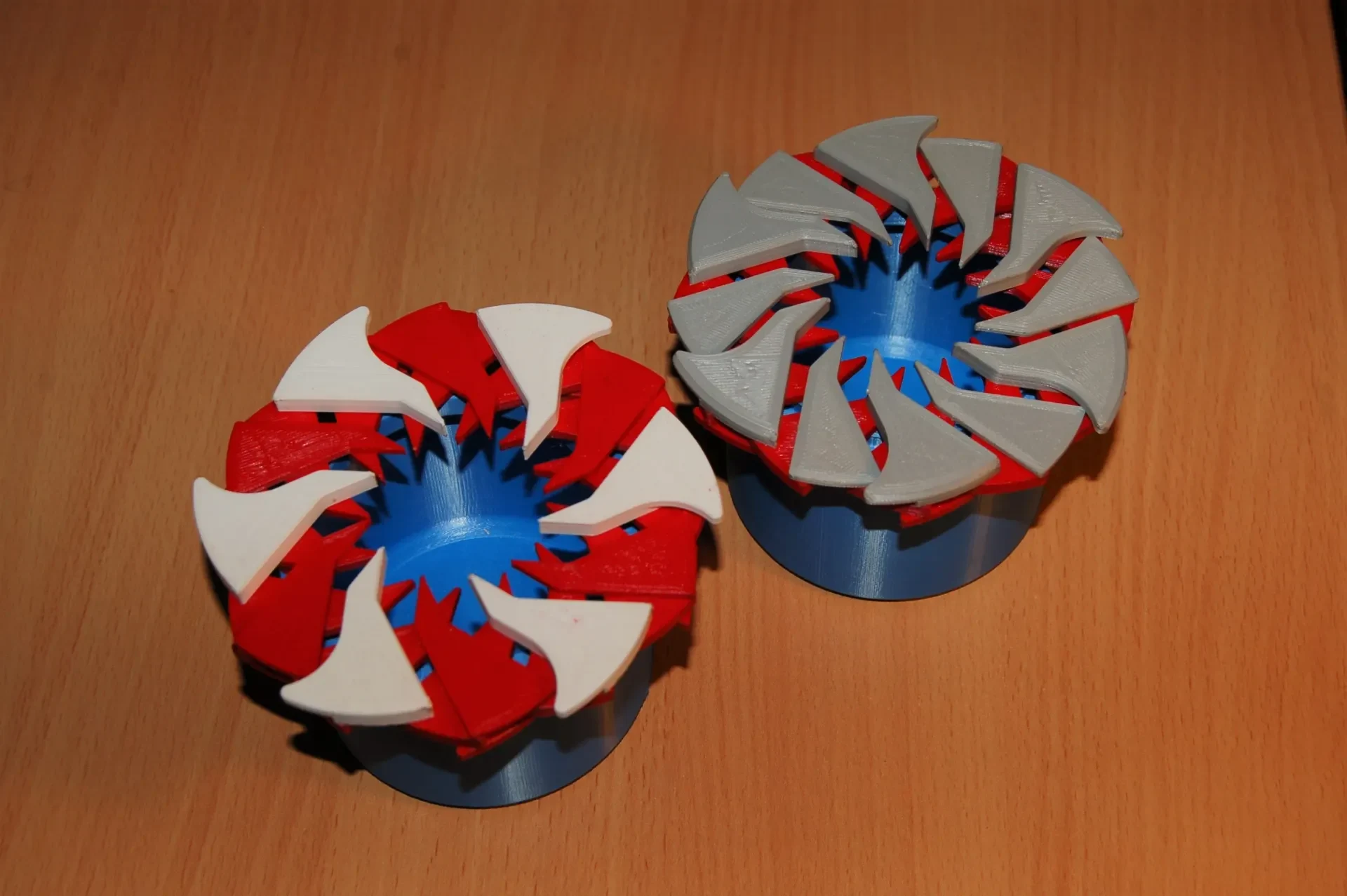

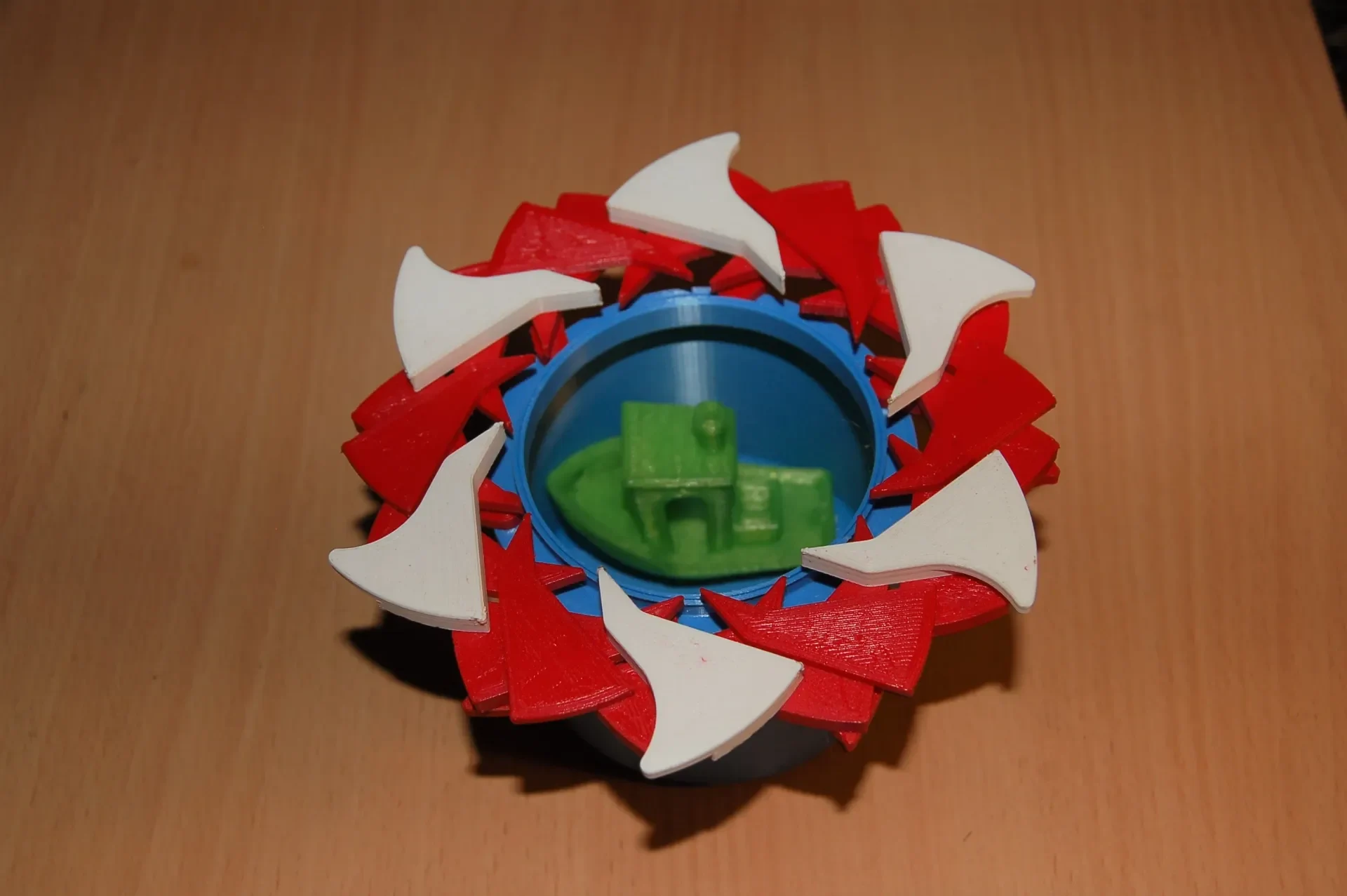

«Верхняя дверца 1» представляет собой простую ирисовую створку для верхней части коробки, а «верхняя дверца 2» — это ирисовую створку с изогнутым удлинителем для открывания коробки. Я рекомендую вам распечатать как минимум две «верхние дверцы 2» (максимум 6, как показано в печатных примерах и схеме сборки) и расположить их на противоположных сторонах коробки, чтобы их было легче открывать.

Детальное тестирование

Я бы порекомендовал распечатать одну верхнюю и нижнюю дверь с настройками, которые вы ожидаете от печати всей модели, чтобы проверить их. Петли на дверях немного меньше остальных, поэтому не перепутайте их при проверке. Некоторые секции шарниров довольно тонкие, поскольку я стремился к компактности, но в моих моделях они достаточно прочные, поскольку в них используется PLA хорошего качества. Хороший первый слой имеет решающее значение для деталей «нижней двери».

Печать деталей

Для одной коробки вам нужно будет распечатать:

6x «нижняя дверь 1»
6x «нижняя дверь 2»
12 «верхних дверей» (включая детали ручки)
6x «ссылка»
1x «контейнер»
Сборка

Вам, вероятно, понадобятся плоскогубцы или что-то подобное, чтобы соединить петли.

Шаг 1

Сначала начните со сборки механизма диафрагмы. Будьте очень осторожны при сборке ириса, чтобы не расположить листья в неправильном положении, так как их потом будет трудно отделить, не сломав. В частности, «нижняя дверца 1» и «нижняя дверца 2» должны располагаться вокруг механизма (см. светло- и темно-зеленые части на схеме сборки). Идеально, если диафрагма собрана в закрытом или частично открытом положении, в противном случае ее может быть очень трудно закрыть, если она собрана в полностью открытом положении, а петли все еще тугие.

Шаг 2

После сборки диафрагмы вставьте штифты в контейнер (в зависимости от допусков для этого может потребоваться большое усилие).

Шаг 3

Наконец, закрепите звенья на дверцах нижней диафрагмы.

Теперь ваш Dodeca-Box должен быть полностью работоспособен! Дайте мне знать, если у вас возникнут вопросы или трудности с дизайном.
