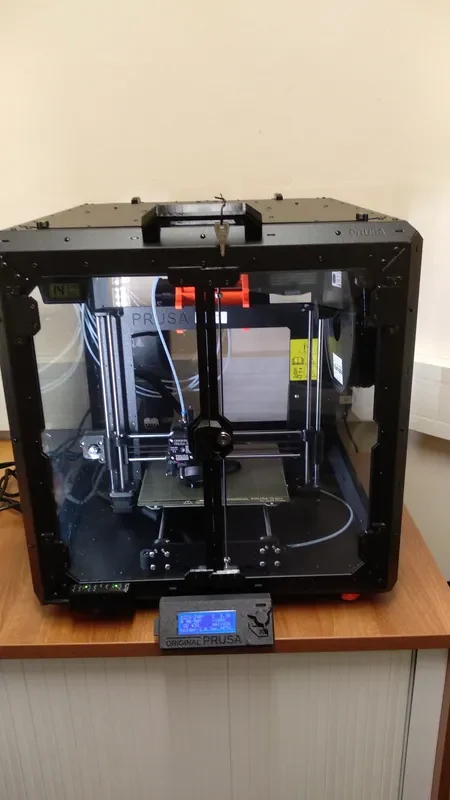

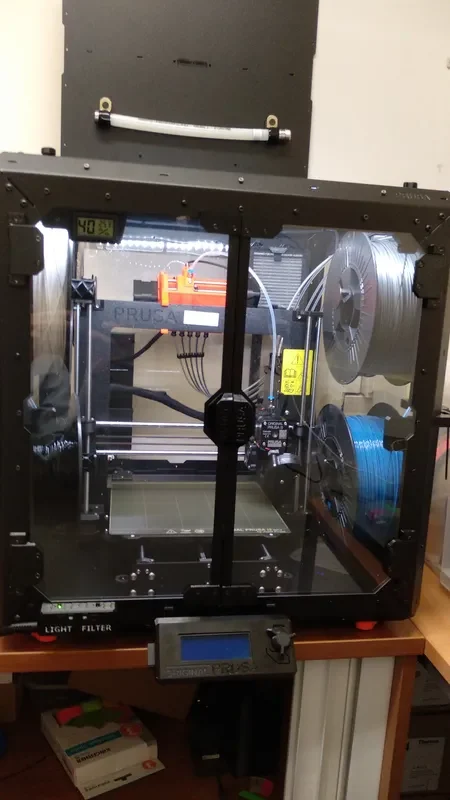

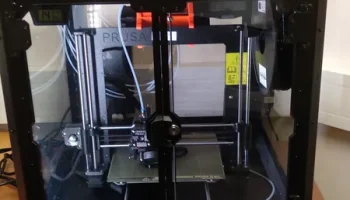

Оригинальный автономный корпус Prusa + мод MMU...
Основное различие между этим и другими модами заключается в том, что он использует стандартный буферный блок и помещает его в сам корпус, что делает всю установку автономной. Первоначально я построил корпус для MK3S+/MMU2S в конце 2023 — начале 2024 года. С тех пор я обновил принтер и MMU до MK3.5/MMU3, и он тоже подходит. Мод должен одинаково работать для MK4/MK4S с MMU3.
Основные особенности

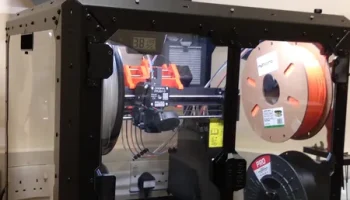

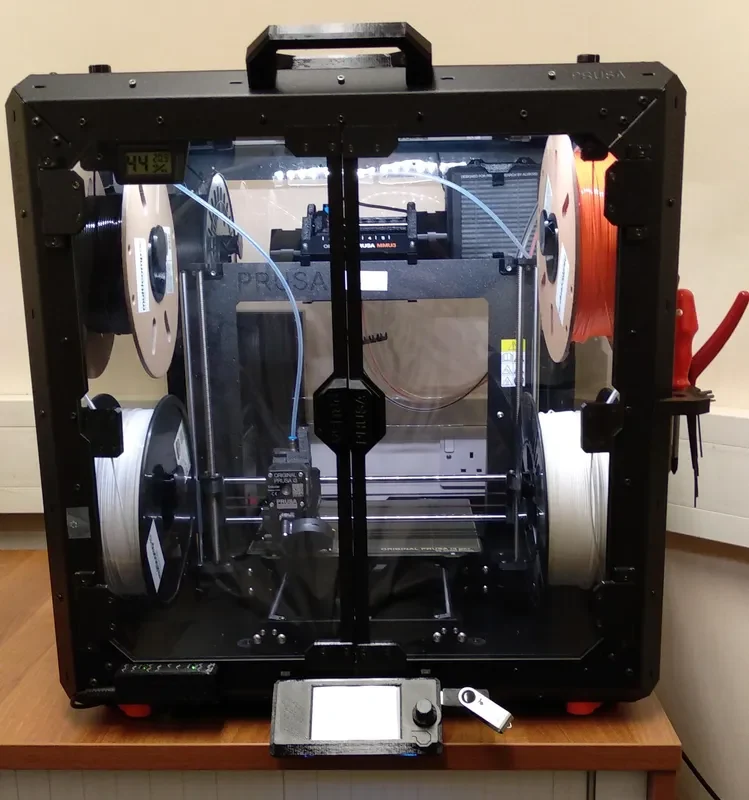

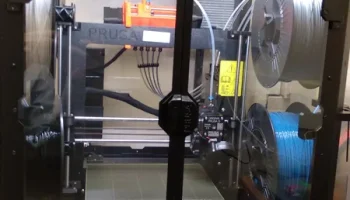

Все 5 катушек MMU, а т��кже буферный блок находятся внутри корпуса.
Включает трубку из ПТФЭ для легкого обхода MMU на случай, если принтер будет использоваться с отключенным MMU.
Совместим со следующими аддонами:

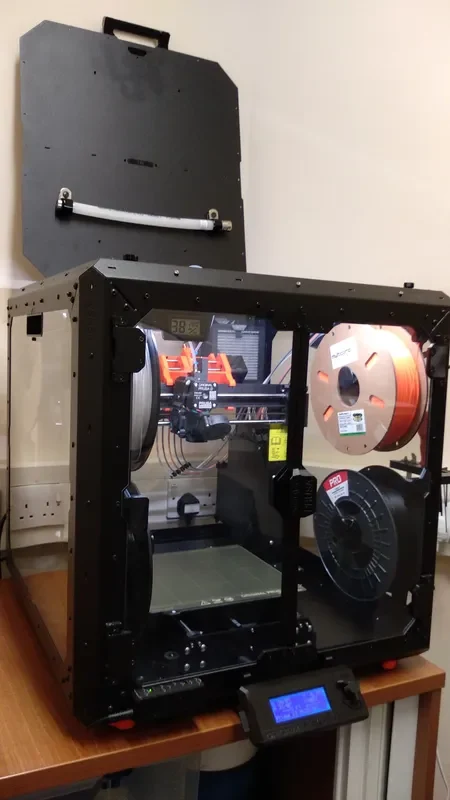

Откидная крышка (обязательно, без нее будет затруднительно менять нить)
Система пожаротушения

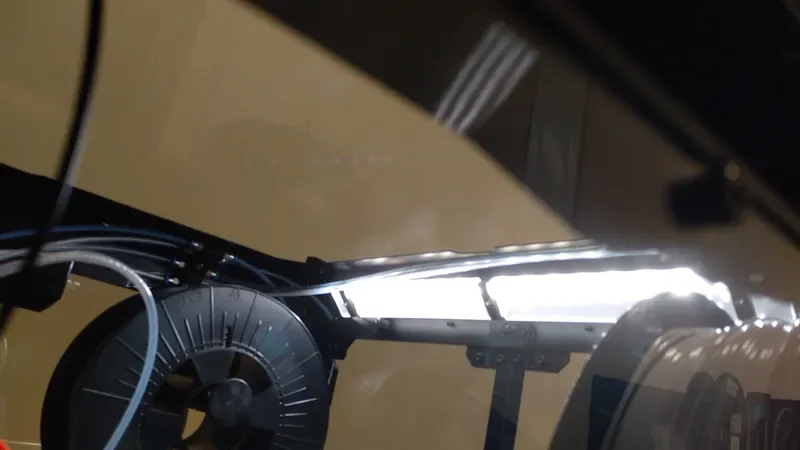

Светодиодная лента (перенесена вверх)
БП быстросъемный
Усовершенствованная система фильтрации
Руководство по сборке
Это руководство может быть неполным, поскольку на данный момент у меня нет всей информации. Эта сборка велась в течение нескольких месяцев, время от времени. За это время я прошел множество итераций проб и ошибок. Я не вел тщательного учета этого процесса сборки, поэтому не обязательно помнить, какие модели я в конечном итоге использовал, а от каких отказался. Я вернусь, чтобы определить источники окончательной сборки и соответствующим образом обновлю это руководство.
Это руководство краткое, потому что у меня сейчас нет времени писать подробное руководство. Я вернусь и добавлю подробности позже, когда у меня будет время.
Материалы
Предполагая, что у вас уже есть MMU3, включая буферный модуль, напечатайте:
3 верхних держателя катушек, в том числе 1 зеркальный (передний верхний левый)
2 нижних держателя катушек (с надписью), в том числе 1 с зеркалом
3 держателя катушек (используйте 2 имеющихся в принтере, всего 5 шт.)
2 средних направляющих нити (одна является зеркалом другой)
1 направляющая нити со встроенным гигрометром
1 направляющая нити вверху спереди справа
2 двухнитевых разъема
1 четырехжильный разъем
3 светодиодных проставки
Вам также понадобится следующее (*я получил это от RS Components):
Трубка из ПТФЭ, ВД 2,5 мм, НД 4 мм* (#232-8386)
Фитинги Festo, QSM-M5-4* (#121-6037)
Винты M3 x 8 и M3 x 18 и гайки M3n
Кабель Molex с 5-контактным разъемом CLIK-Mate на 5-контактный разъем CLIK-Mate для светодиодной ленты, не менее 650 мм* (#15135-0506)
Процедура
Вставьте фитинги Festo в четырехнитевые и двухнитевые разъемы. Установите четырехнитевой разъем в правом верхнем углу, ближе к передней части, с помощью винта M3 x 18 и гайки M3n. Установите двухнитевые разъемы вверху слева и вверху справа, ближе к задней части.

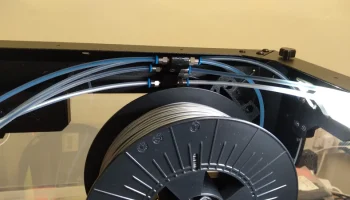

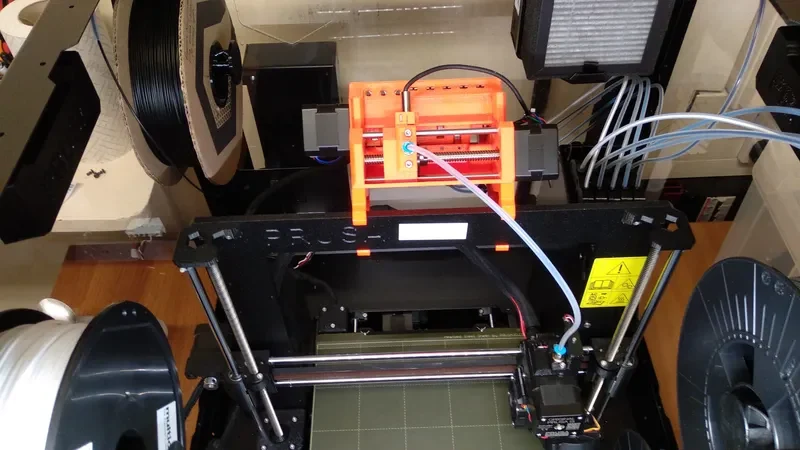

Трубки из ПТФЭ соединяют передние направляющие нити спереди с фитингами Festo в четырехнитевом разъеме в правом верхнем углу корпуса. Вставьте трубку из ПТФЭ в передние направляющие нити и проложите ее за верхнюю переднюю и верхнюю правую часть корпуса для катушек 1-4, а другой конец вставьте в разъем с четырьмя нитями, как показано ниже: https://i.imgur.com/E0LoIh8.jpeg. Пропустите нити через направляющие для нити в передней части, через трубку из ПТФЭ и четырехконцевой соединитель в буферный блок.

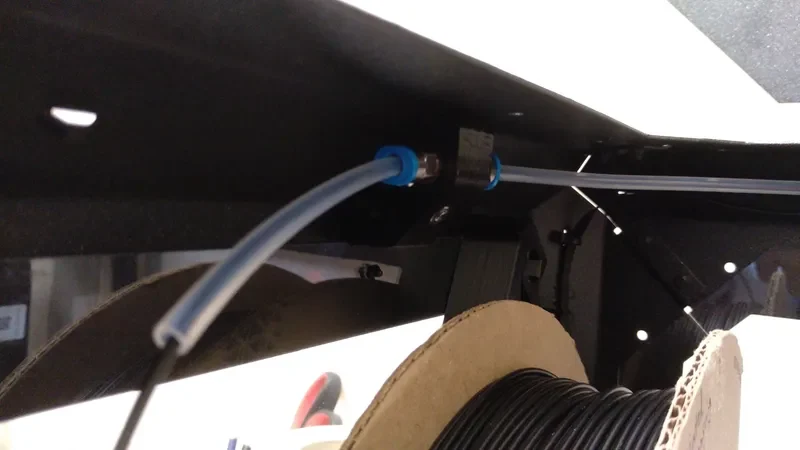

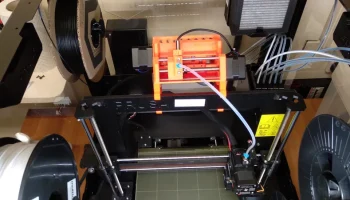

Для катушки 5 (сзади вверху слева) соедините трубку из ПТФЭ между двумя соединителями с двойной нитью с помощью фитингов Festo. Проложите его вокруг верхней задней части корпуса. Вставьте трубку из ПТФЭ диаметром 15-25 см с другой стороны двухнитевого соединителя и оставьте ее висеть. Загрузите нить по часовой стрелке и пропустите нить спереди назад, вставив ее в свисающий конец трубки из ПТФЭ, как показано ниже: https://i.imgur.com/KaXcjX5.jpeg.

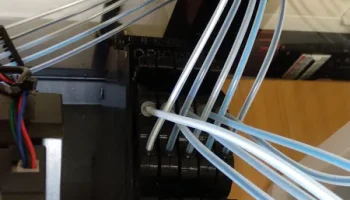

Для буфера ножку прикреплять не нужно. Поместите буфер на место, где раньше находился блок питания принтера, сегментами/кассетами вверх: https://i.imgur.com/nvIaeBk.jpeg. Подсоедините сегменты/кассеты с помощью трубок из ПТФЭ к четырехжильным или двойным нитевым разъемам на одном конце и к MMU на другом. Избегайте резких изгибов трубок из ПТФЭ: чем больше радиус, тем меньше трение. Позже я обновлю руководство, указав длину трубки из ПТФЭ.
Для однонитевого режима без MMU (для использования принтера с отключенным MMU):
