12-створчатая диафрагма

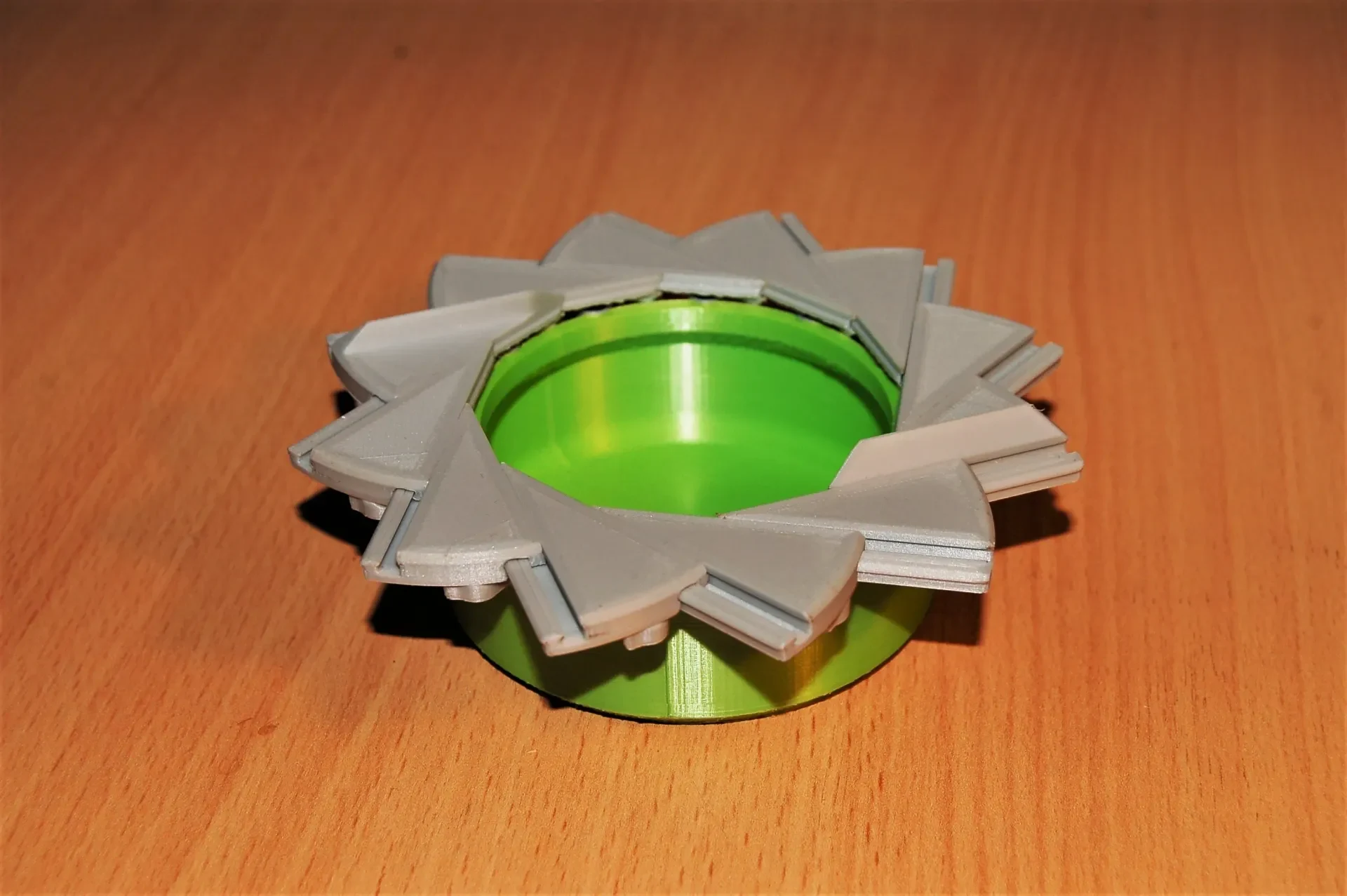

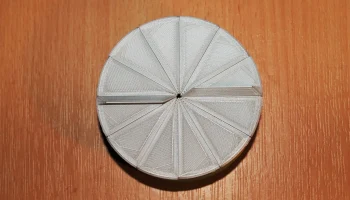

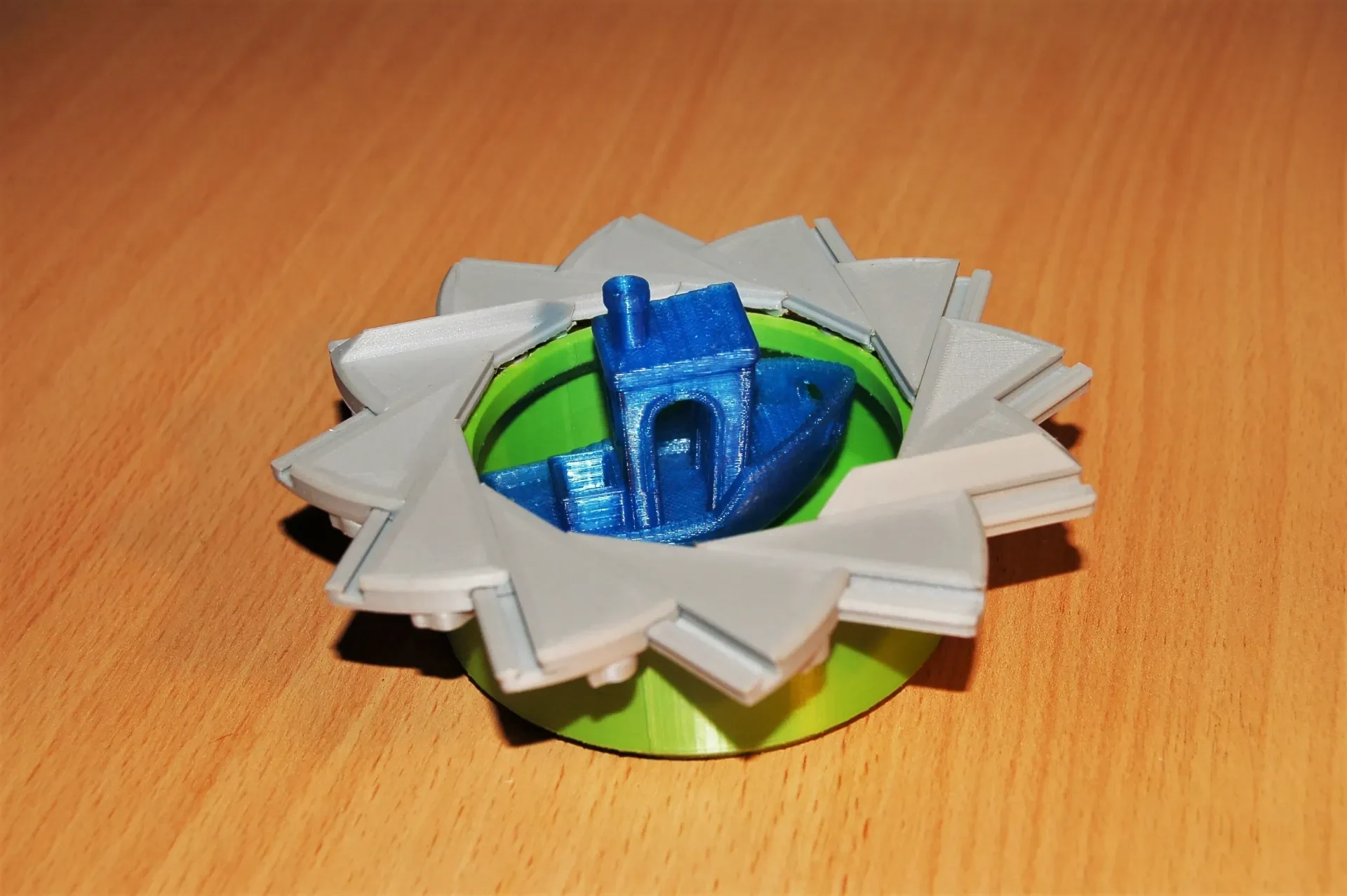

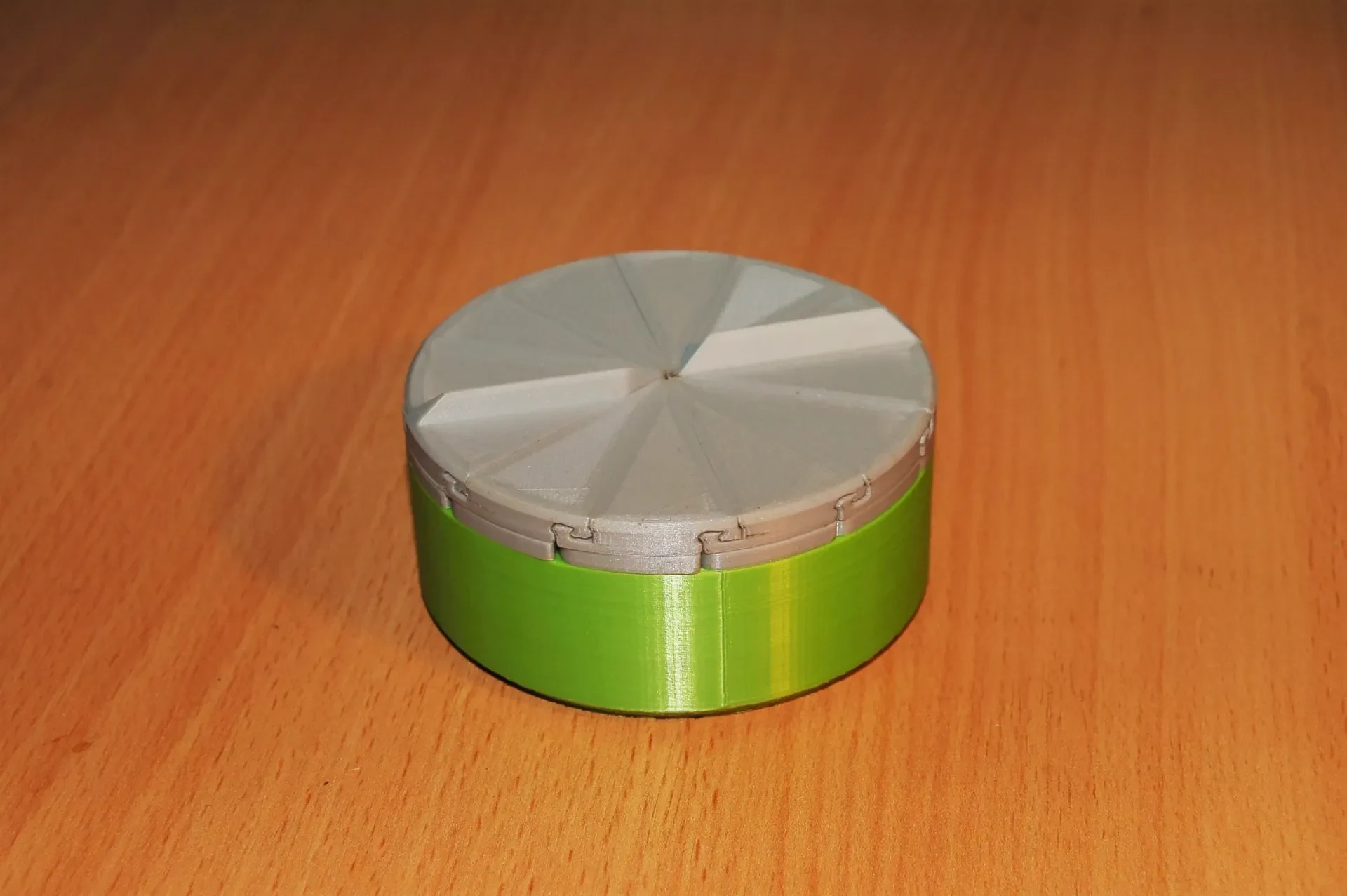

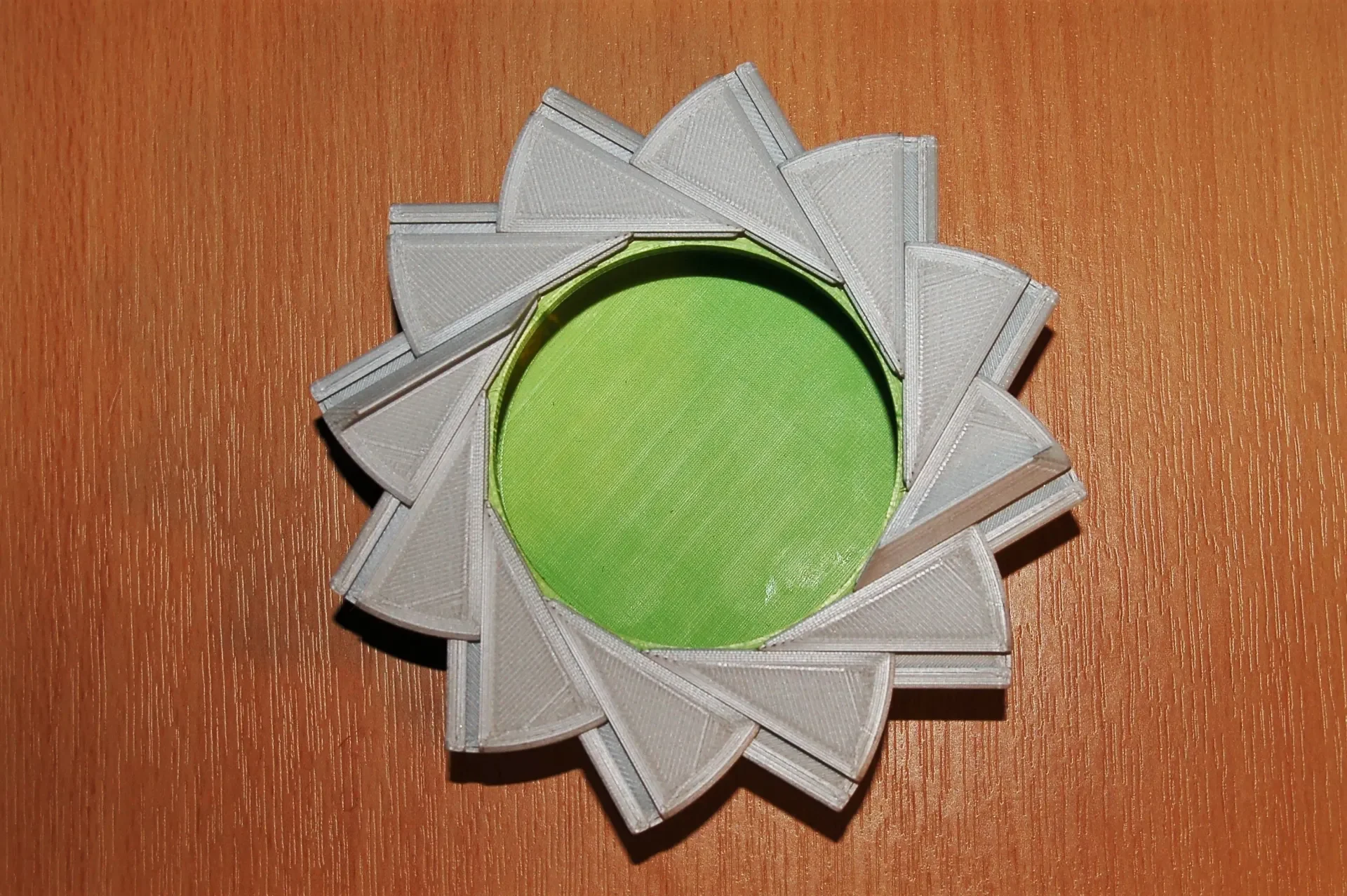

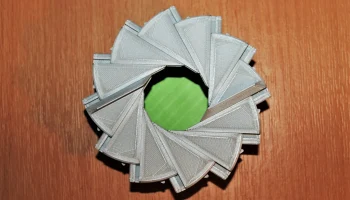

12-лепестковая версия моей конструкции диафрагменного короба, создающая скользящую 12-стороннюю диафрагму, очень похожую на диафрагму фотоаппарата. Открывается поворотом ручек на дверцах по часовой стрелке.

Первоначально оно было загружено на Thingiverse в 2017 году, а теперь я переместил его и сюда.

У меня есть еще 14 дизайнов коробок Iris, и у меня есть инструкция, описывающая их и способы их распечатки.

Я также разработал улучшенную версию этого блока — Iris Box с 12 лепестковыми диафрагмами.

Файлы деталей предназначены для винтов с потайной/плоской головкой M2x6 (как и во всех других моих конструкциях); Всего для коробки потребуется 24 винта. Детали можно масштабировать для использования винтов большего или меньшего размера, например. Винты M3x8 в масштабе 150%.

Коробка имеет ширину примерно 80 мм, высоту 80 мм (при использовании стандартного контейнера) и отверстие для контейнера диаметром 64 мм. В комплект входят две версии контейнера: стандартный контейнер, высота которого составляет 80 мм, и укороченный контейнер, высота которого составляет около 40 мм (используется для печатного примера).

Детальное тестирование

Прежде чем распечатывать все детали, убедитесь, что скользящие соединения «ласточкин хвост» и винтовые соединения правильно работают с вашими настройками печати.

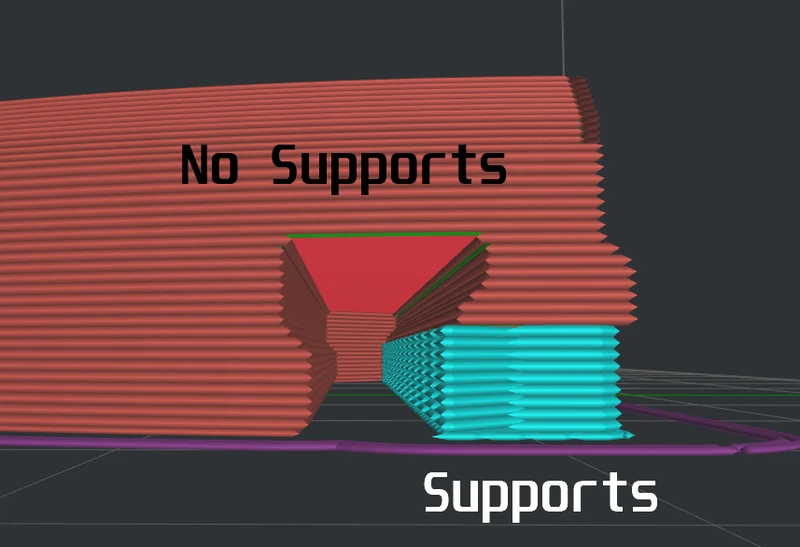

Опоры необходимы для нависающей части «ласточкиного хвоста» на дверных деталях. Будьте осторожны при добавлении опор, чтобы поддерживать только внешнюю часть. Внутреннюю часть можно легко соединить, и добавление сюда ненужных опор, скорее всего, затруднит их удаление из деталей и увеличит трение в соединениях «ласточкин хвост». На изображениях показана установка и удаление поддержки из «Aperture Iris Box», но процесс здесь практически такой же.

Я рекомендую распечатать только одну «звено» и две детали «Дверь», чтобы проверить соединения. Скользящие соединения «ласточкин хвост» поначалу могут быть немного жесткими, но для того, чтобы коробка работала хорошо, они должны скользить плавно и с минимальными усилиями. Материалы с низким коэффициентом трения идеальны (стандартный PLA подойдет), плюс немного смазки может существенно помочь. Если стыки слишком жесткие, рассмотрите возможность использования более низкой высоты слоя или компенсации контура XY.

Также убедитесь, что ваши винты надежно входят в отверстия в основании дверей, но могут свободно вращаться в отверстиях для звеньев, а головка находится на одном уровне с поверхностью детали. Возможно, вам придется использовать компенсацию XY, чтобы получить хорошее соответствие.

Печать деталей

Для коробки вам нужно будет распечатать:

12 деталей «Дверь»
12x «Ссылка»
1x «Контейнер»

Существует два типа «дверной» части: «дверная ручка», имеющая выступ для захвата и открытия коробки (в напечатанном примере используются две), и простая плоская «дверная» часть. Я рекомендую распечатать как минимум две детали «дверной ручки» и расположить их на противоположных сторонах коробки, чтобы ее было легче открывать.

Сборка
Шаг 1

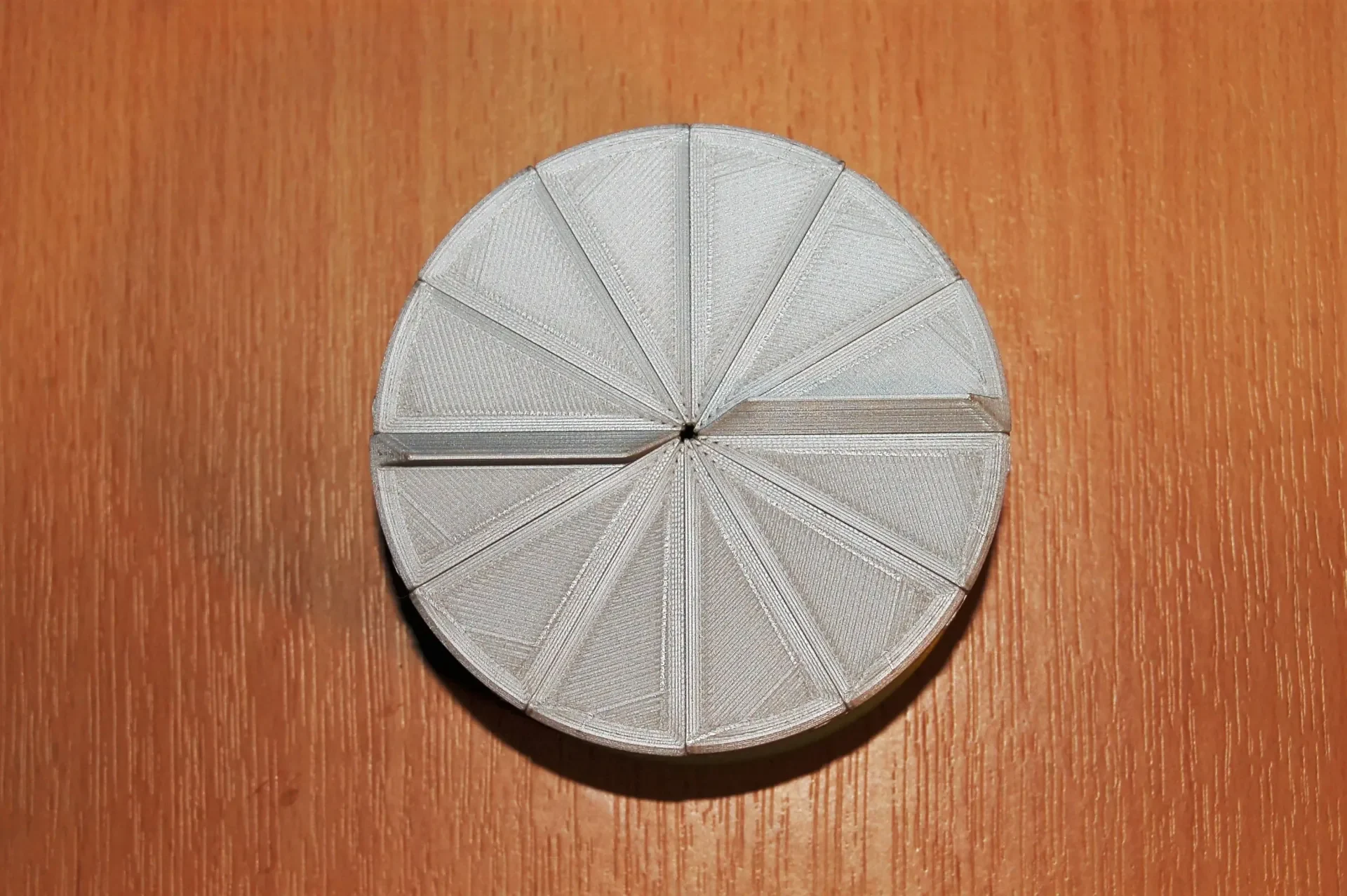

Сборка проста и требует сначала сдвинуть все части двери вместе.

Шаг 2

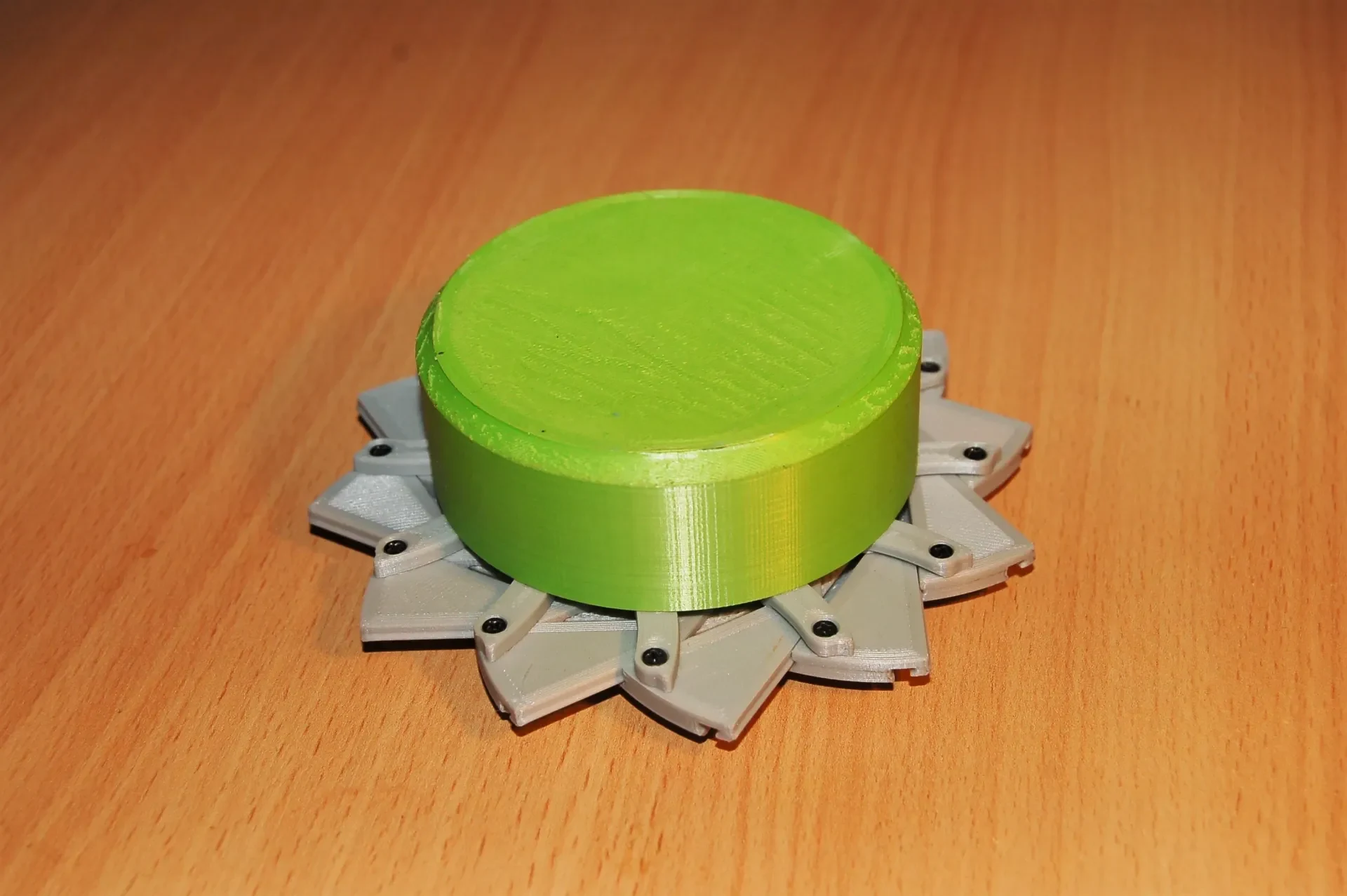

Затем прикрутите незаостренный конец звеньев к контейнеру.

Шаг 3

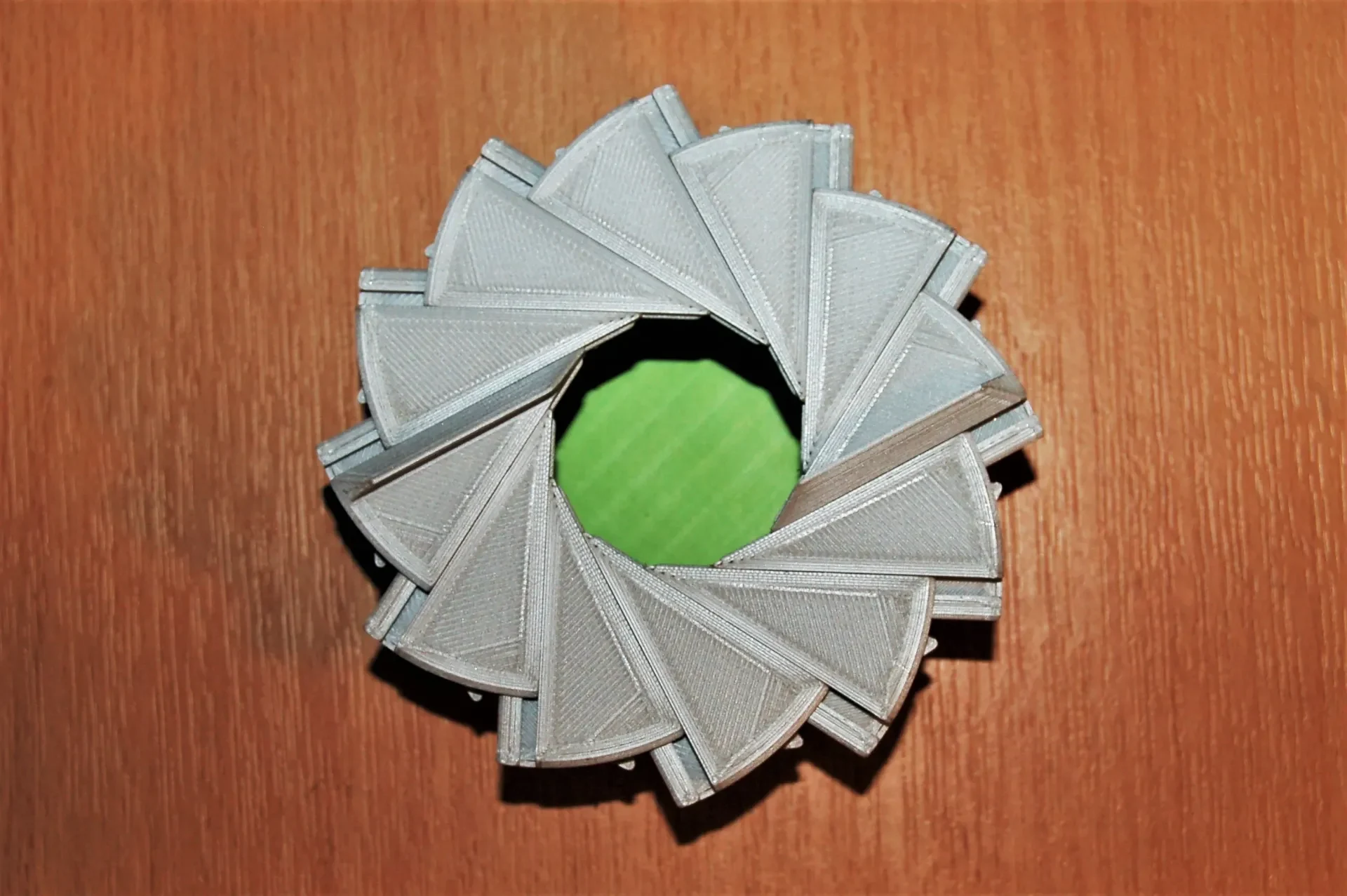

Наконец, слегка приоткройте детали двери и прикрутите звенья к основ��нию дверей.

Легче всего открыть коробку, используя большой и указательный пальцы правой руки рядом с центром коробки на противоположных дверных ручках.

Дайте мне знать, если у вас возникнут вопросы или проблемы с дизайном.
