НАБОР ПОДАРОЧНОЙ КОРОБКИ ПЭТ-БУТЫЛКИ...

Это один из трех проектов, направленных на повторное использование большей части выброшенной ПЭТ-бутылки. Остальные можно найти по следующим ссылкам:

МАЛЕНЬКИЕ АДАПТЕРЫ ДЛЯ ВОРОНКИ

КОМПЛЕКТ КАНИСТРЫ

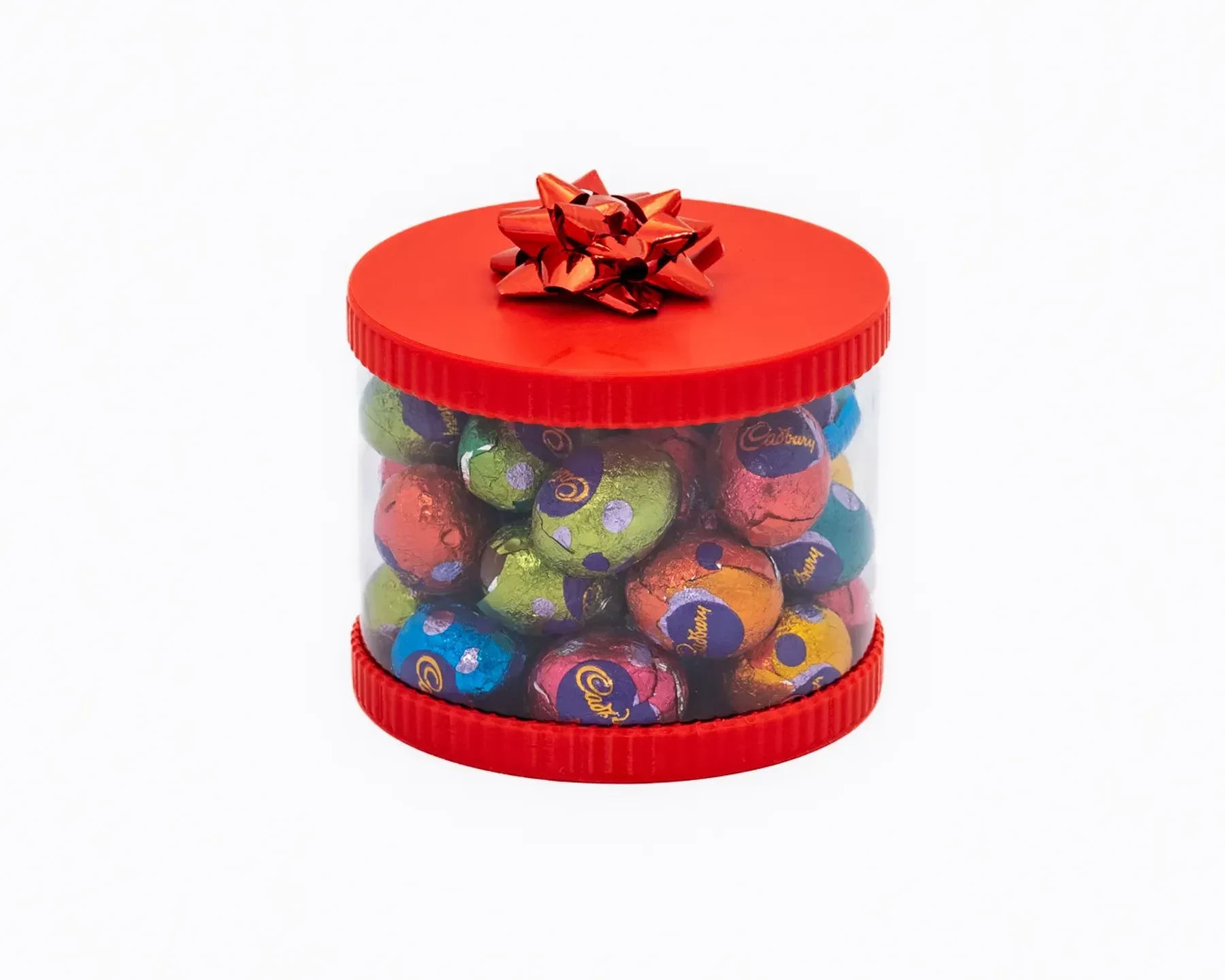

ОПИСАНИЕ ПОДАРОЧНОЙ КОРОБКИ

В этот комплект входит «основание» и крышка, позволяющие превратить ПЭТ-бутылку практически любой формы в восхитительную, но довольно прочную подарочную коробку. В «основании» имеется выемка, предназначенная для плотного удержания ПЭТ-бутылки на месте, но пара-другая капель клея CA не помешают, чтобы надежно зафиксировать ее.

Я напечатал вторую «основную» часть в качестве крышки, чтобы создать очень прочную упаковку, но это нецелесообразно, если крышку приходится снимать регулярно.

Компонент «крышка» не имеет внутреннего фланца и просто надевается на внешнюю часть бутылки. Он также может послужить основой, если вы не хотите возиться, чтобы подобрать «правильную» форму.

Сделать это правильно тоже может быть очень сложно, так что будьте осторожны!

Сборка довольно проста, и немного терпения в выборе правильного размера будет вознаграждено очень аккуратной отделкой.

ВЫБОР БУТЫЛКИ

Подойдет любая бутылка, лишь бы она имела уч��сток с параллельными сторонами, который можно вырезать по размеру пазов в деталях. В этом примере я использовал бутылку из-под газировки диаметром 750 мм, потому что нижнюю треть я уже использовал. Все места, отмеченные лентой, подходят для вырезания, а также доступны многие другие формы бутылок, позволяющие создать, казалось бы, бесконечное разнообразие коробок.

РАЗМЕЧЕНИЕ РАЗРЕЗА

Чем тщательнее вы отнесетесь к крою, тем легче будет изготовить красиво сидящее изделие. Оберните малярным скотчем примерно то место, где вы хотите сделать разрез — это облегчит разметку и поможет сохранить край немного более жестким, когда вы его будете разрезать.

Найдите предмет примерно той же высоты, что и место, где вы хотите разрезать, и отметьте фломастером линию разреза. Аккуратно разрежьте ножницами, чтобы получился красивый аккуратный вид.

РАЗМЕР ОСНОВАНИЯ

Как упоминалось выше, вам понадобится немного терпения, поскольку жесткость конечного продукта зависит от очень точной подгонки. Конечно, небольшая капля суперклея исправит небольшую неряшливость, но очень приятно, когда все сидит правильно.

Конечно, крышка также станет вполне подходящей основой с небольшим количеством клея CA, чтобы скрепить вещи вместе с немного большей точностью размеров.

Поскольку материал очень гибкий, самый простой способ определить диаметр — тщательно измерить окружность по линии разреза ПЕРЕД тем, как разрезать бутылку. Я нашел наиболее точный способ сделать это — использовать полоску бумаги, отметить перехлест, а затем измерить его на плоскости.

Затем вы можете легко рассчитать диаметр с помощью онлайн-калькулятора.

Для справки диаметр основания и крышки в прикрепленных файлах: 78,5мм.

Теперь вы можете перейти к прикрепленному файлу (по ссылке, выделенной мелким шрифтом на странице загрузок) и изменить размер #BOTTLE_DIAMETER, чтобы создать свой собственный файл (см. примечание ниже). ИЛИ, если хотите, вы можете масштабировать его в своем слайсере по своему усмотрению. Обратите внимание, что если вы решите масштабировать его, допуски очень малы, и он может не работать с меньшим размером — подойдет и больший размер, вам, вероятно, приде��ся полагаться на клей, чтобы удерживать его на месте.

ТЕСТ ПЕРВЫЙ

Я включил тестовую модель, чтобы вы могли проверить посадку и отрегулировать ее до окончательного результата перед печатью окончательной модели. (Я уже упоминал, что это неудобно!) Печать тестового кольца в режиме ЧЕРВОВИК 0,3 мм сэкономит некоторое время.

ПЕЧАТЬ

Я распечатал их в PLA, но PETG тоже подойдет. Никакие опоры не требуются. При печати со стандартными настройками слайсера Prusa КАЧЕСТВО 0,2 мм и соплом 0,4 мм.

ИСПОЛЬЗОВАНИЕ ОНШЕЙП.

Использовать Onshape легко — откройте прикрепленную ссылку и дважды щелкните параметр #BOTTLE_DIAMETER, чтобы изменить его. «Введите» только один раз, чтобы сохранить изменения во всех трех рисунках.

Щелкните правой кнопкой мыши название детали в левом нижнем углу экрана, чтобы открыть меню, выберите «Экспорт», и вы почти готовы загрузить свой личный STL.
