Шаблон складной коробки с лазерной резкой и насечками...

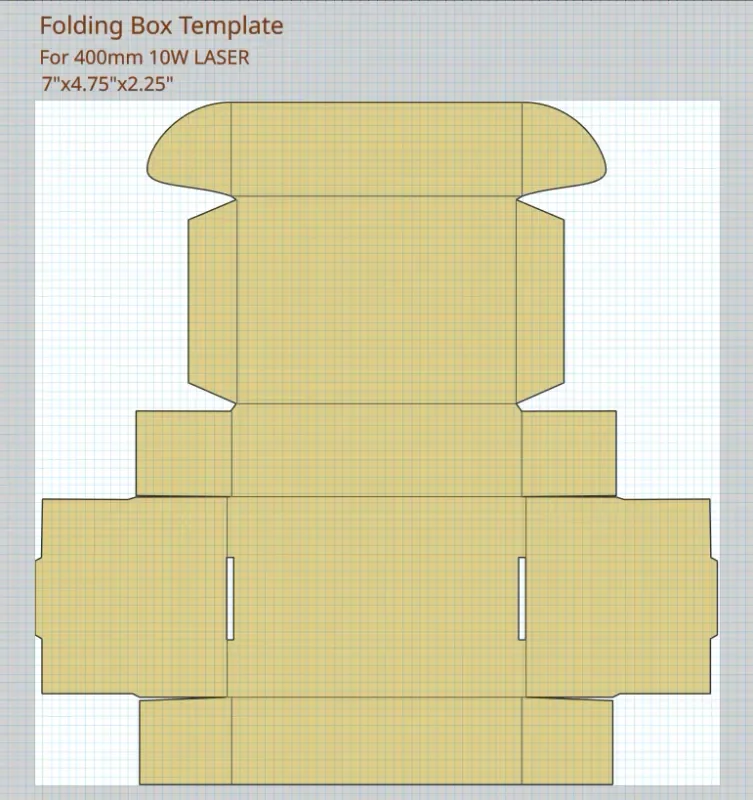

Шаблон складной коробки для лазера 400 мм мощностью 10 Вт можно адаптировать для других резаков. Добавить логотип и т. д.

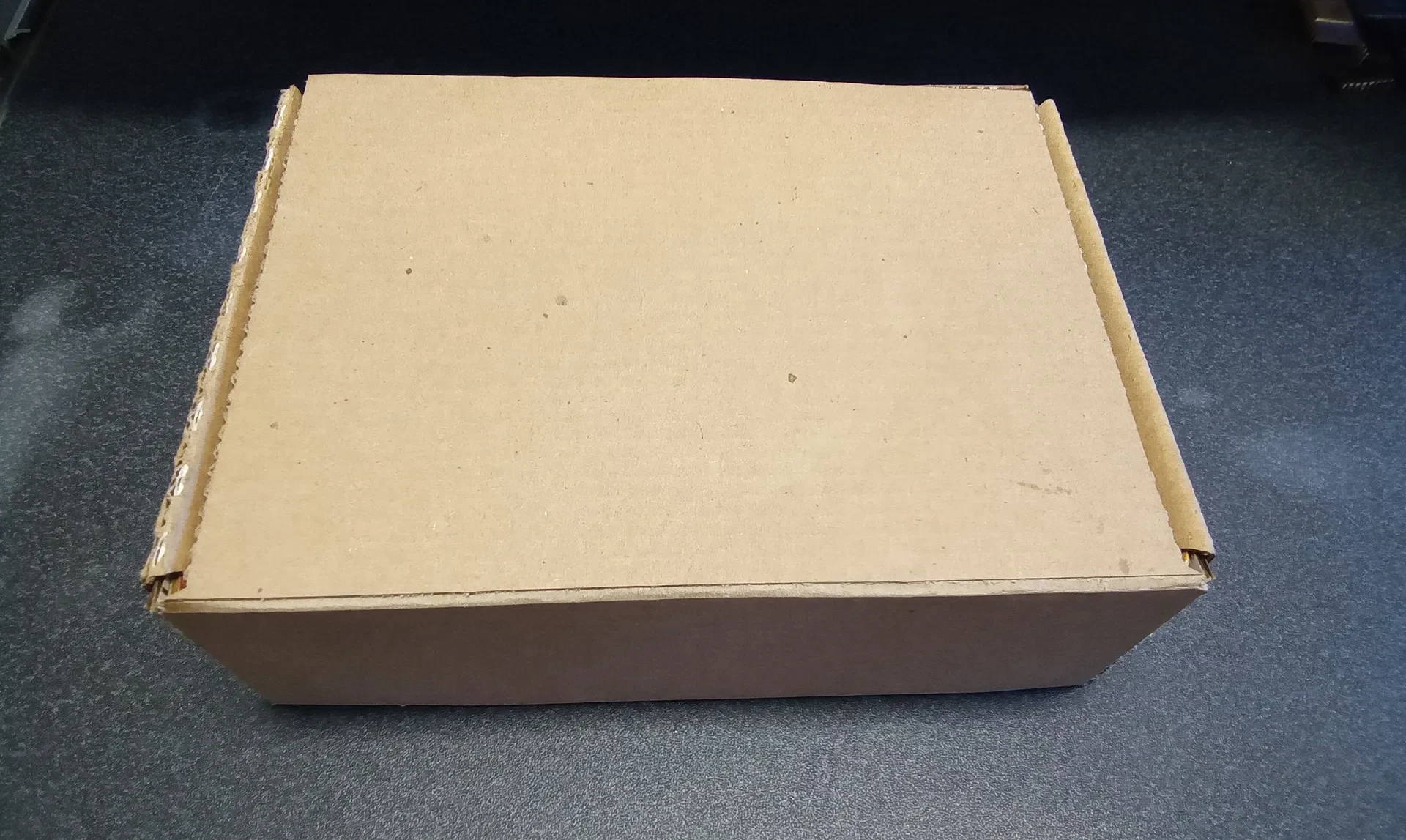

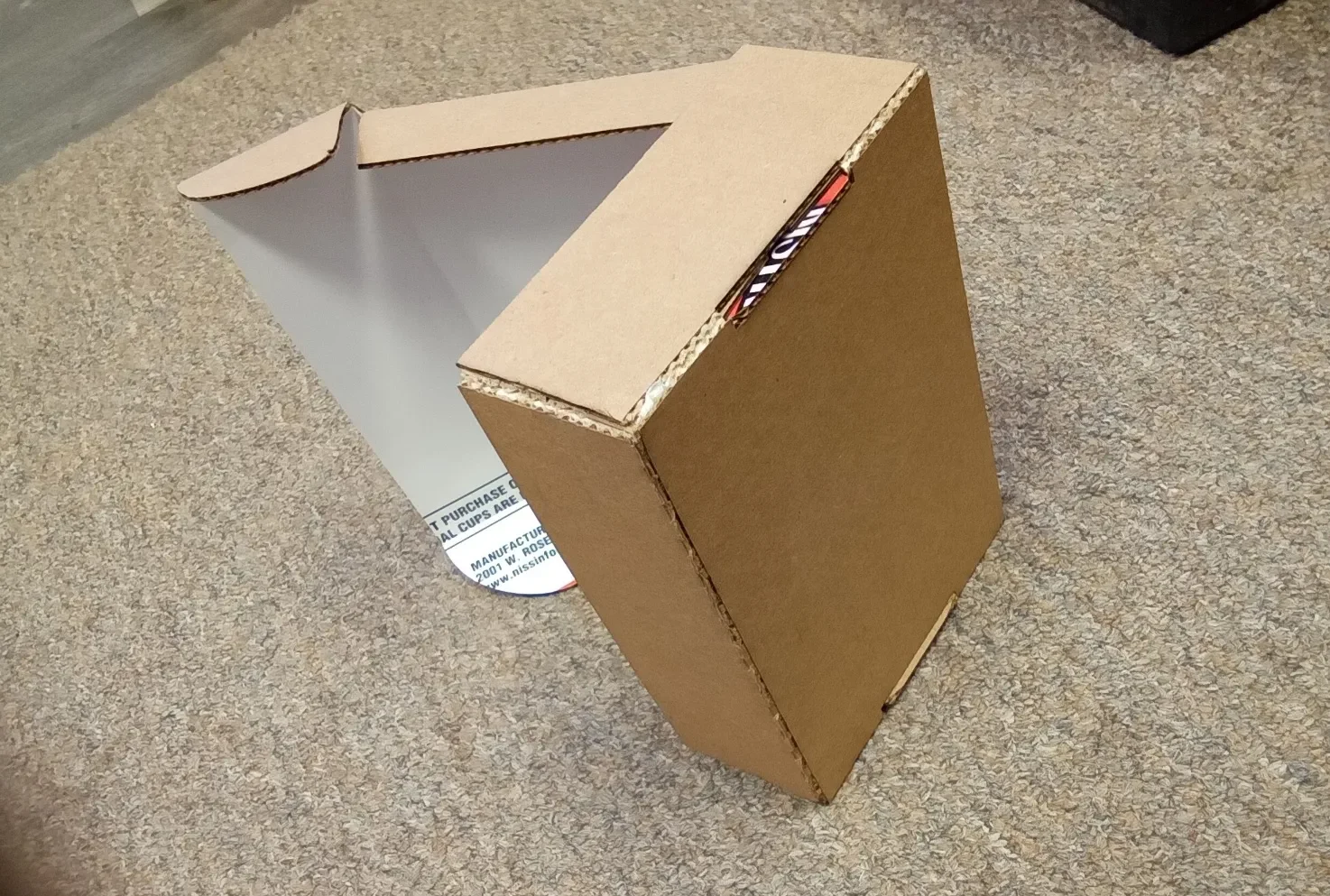

Тонкий гофрированный картон перерабатывается в красивую взаимосвязанную коробку.

Чтобы вырезать и забить поле в одном файле, получите мою версию бесплатного SvgToGcode с открытым исходным кодом. Моя вилка позволяет контролировать мощность и скорость лазера, изменяя цвет и ширину линии изнутри Inkscape.

До того, как у меня появилось это удобство, я скрывал линии счета. Выполните разрезы в одном файле gcode. Поместите озвучку в другой файл, с меньшими настройками мощности. А затем объедините два файла вместе.

Запустите клон git https://github.com/themanyone/SvgToGcode.

Введите cd SvgToGcode.

Установите плагин с помощью pip install.

См. README для получения ссылки на бесплатное расширение Inkscape, обновленное 3 сентября 25 г.

Поместите расширение плагина в каталог расширений Inkscape.
В Linux он находится в $HOME/.config/Inkscape/extensions.

Загрузите «box max.svg» в Inkscape.

Перейдите в раздел «Расширения» → «Лазерный инструмент сообщества J Tech».
Установите максимальную скорость и мощность лазера.
Для лазера мощностью 10 Вт используйте 10 000 для скорости перемещения и скорости резки.

В разделе «Дополнительные настройки» → «Команда мощности инструмента».
Установите значение S%1000 или любую другую максимальную мощность ЛАЗЕРА.

Команда отключения инструмента
S0

Ниже системы координат → Ширина кровати X и длина кровати Y (единицы измерения).
Установите размеры лазера, вероятно, 400 x 400. Или 0 для авто (размер документа).

Выбрать весь ящик.

Нажмите N для редактирования узла.
Выберите и перетащите узлы, чтобы масштабировать рамку до нужных вам размеров.

Выделите край и продублируйте его 10 раз или столько раз, сколько необходимо, чтобы прорезать.

Нажмите «Применить» и проверьте вывод в текст��вом редакторе перед отправкой в ​​LASER.
