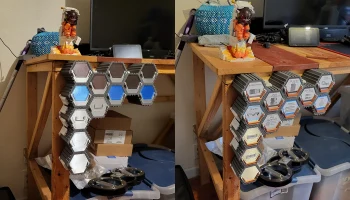

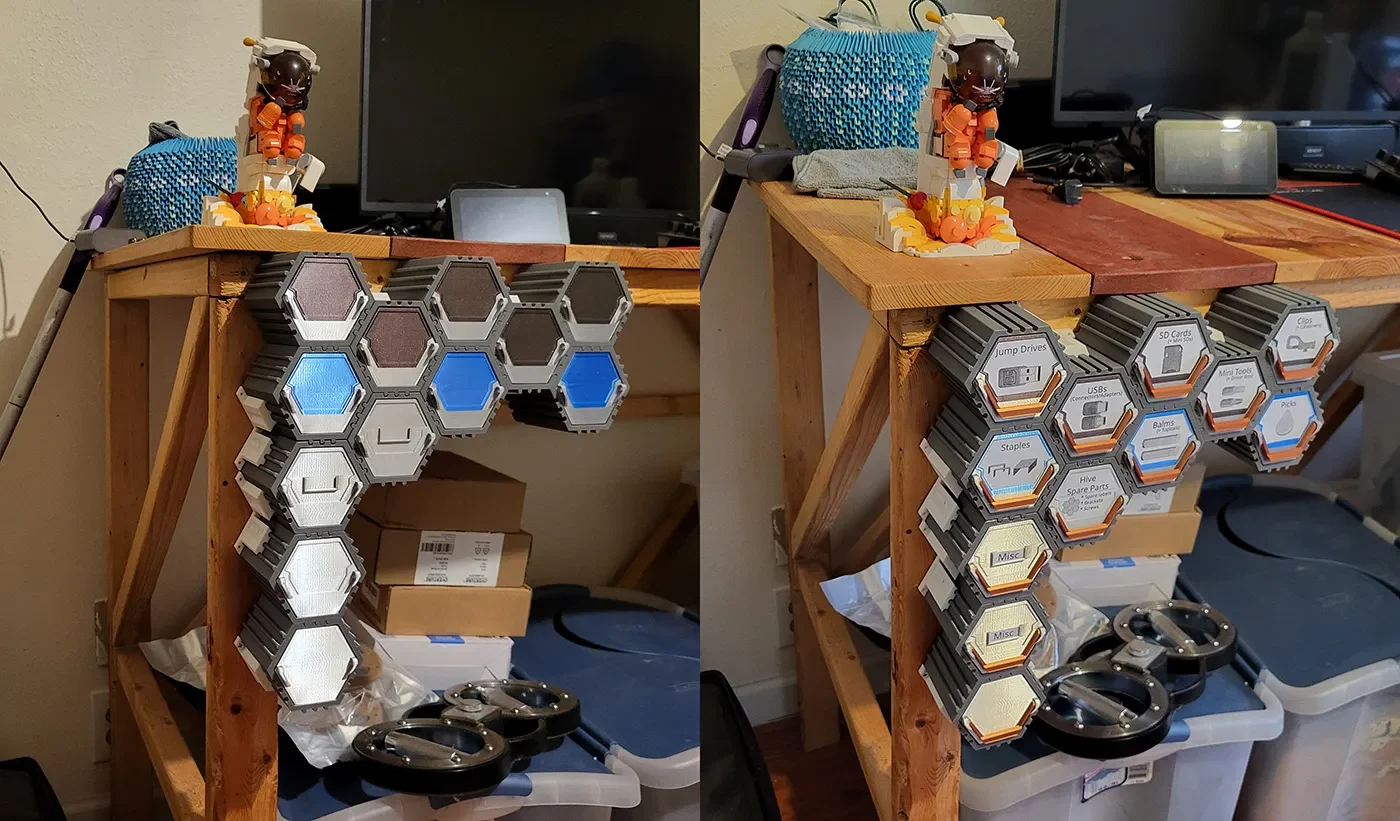

Ящики HIVE с откидной ручкой

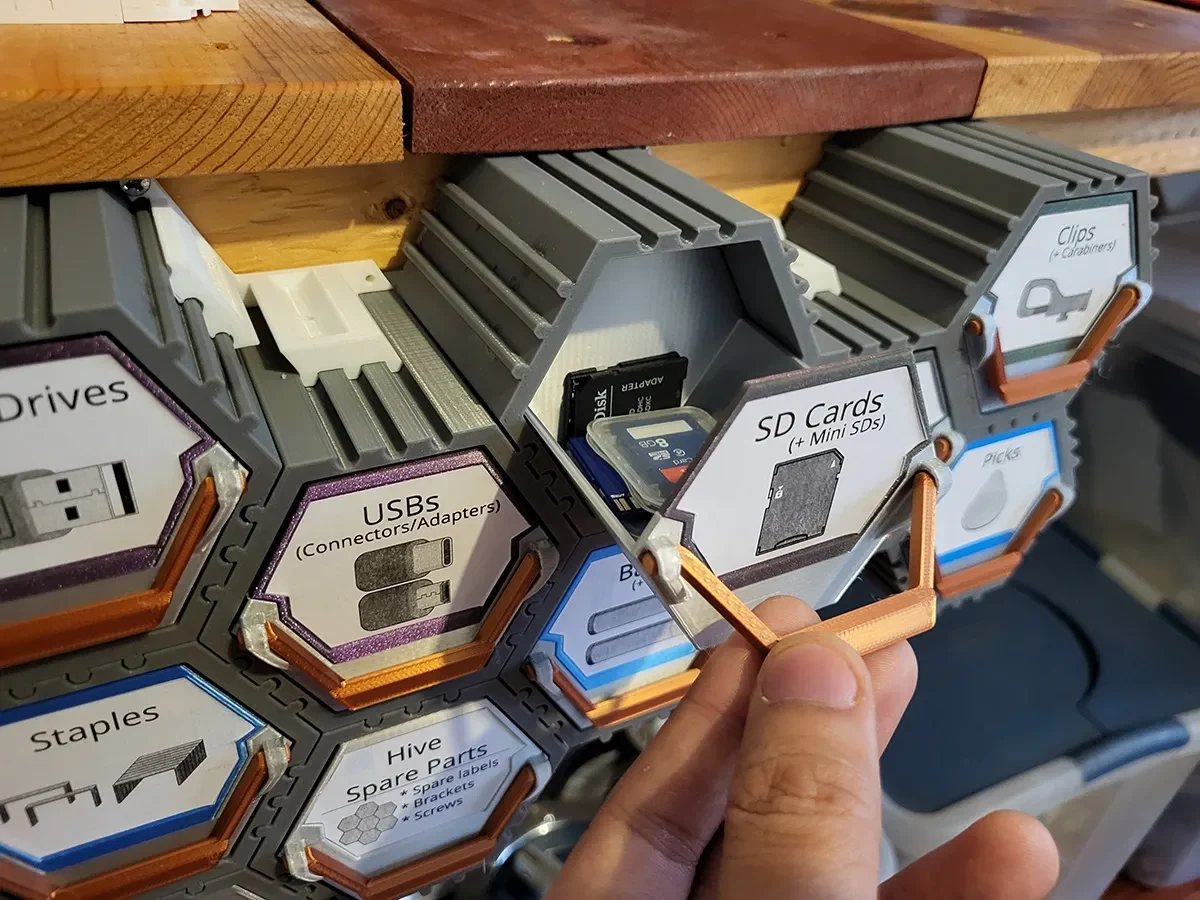

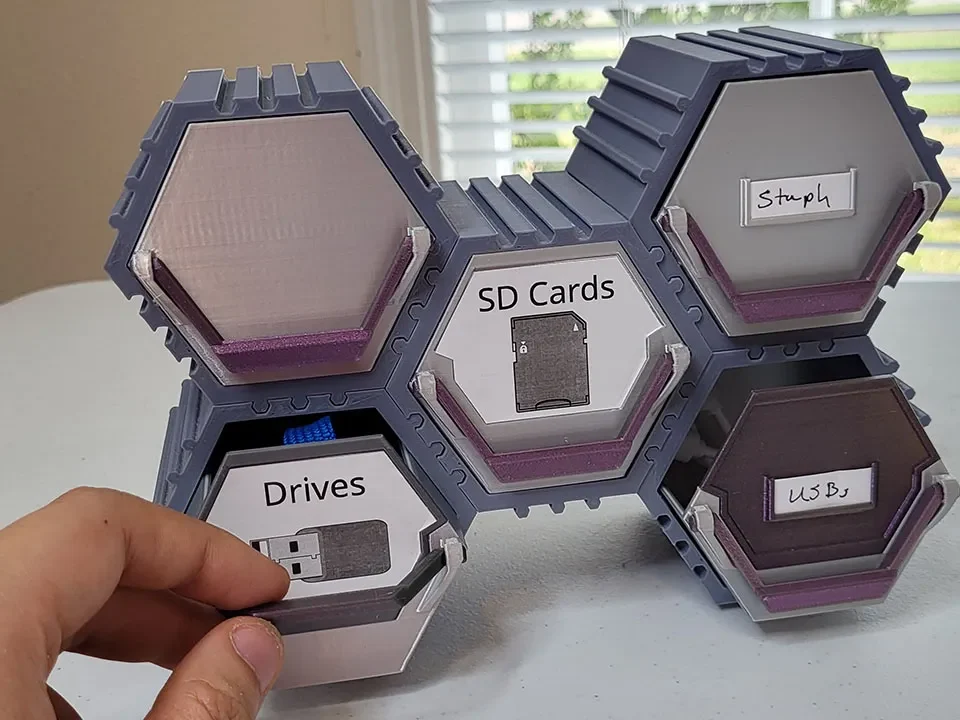

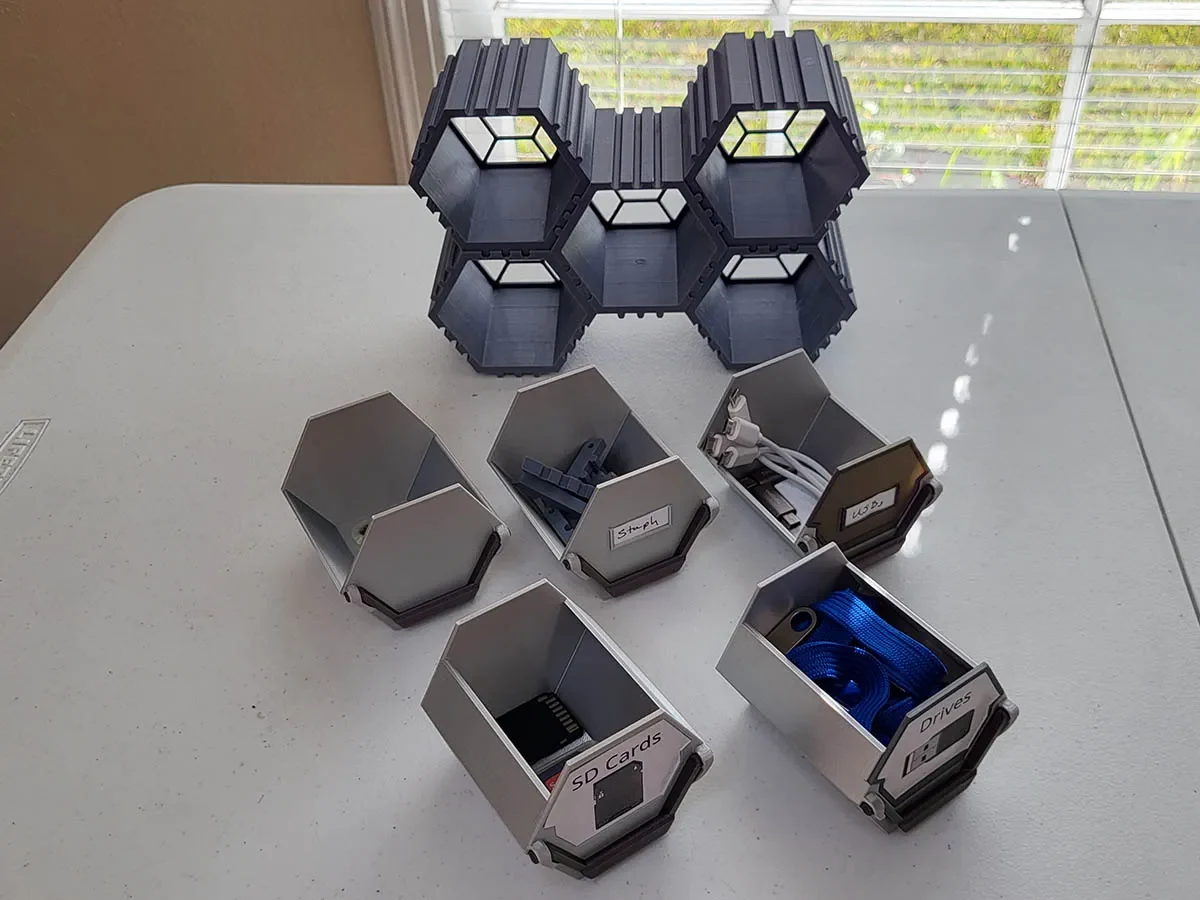

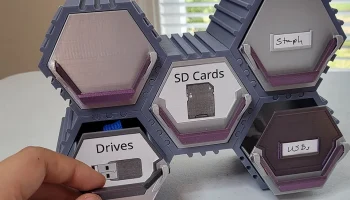

Альтернативный тип ящиков для модульных шестигранных ящиков HIVE от O3D. В них используется шарнирная ручка, которая выступает вперед так же, как и предыдущие ручки (6 мм).
https://youtu.be/WqRyHg4uA7I
НЕ МАСШТАБИРУЙТЕ МОДЕЛИ КАК ОРИГИНАЛ. ОНИ УЖЕ СНИЖЕНЫ ДО 99%!
У меня были проблемы со старыми ручками; если их не приклеить к коробке, они вы��кочат и иногда сломаются. Поскольку ручка опускается вниз, конструкция позволяет центрировать этикетки и позволяет наклеивать клейкие этикетки большего размера.
Существует довольно много файлов, которые организованы по соглашению об именах:
Коробка*
Ящик
Коробка*Gfx*
Ящик с графическими элементами окна, но напечатанный тем же объектом и материалом, что и основной ящик. См. документ GraphicStickerTemplates для печати этикеток.
Коробка*С маркировкой*

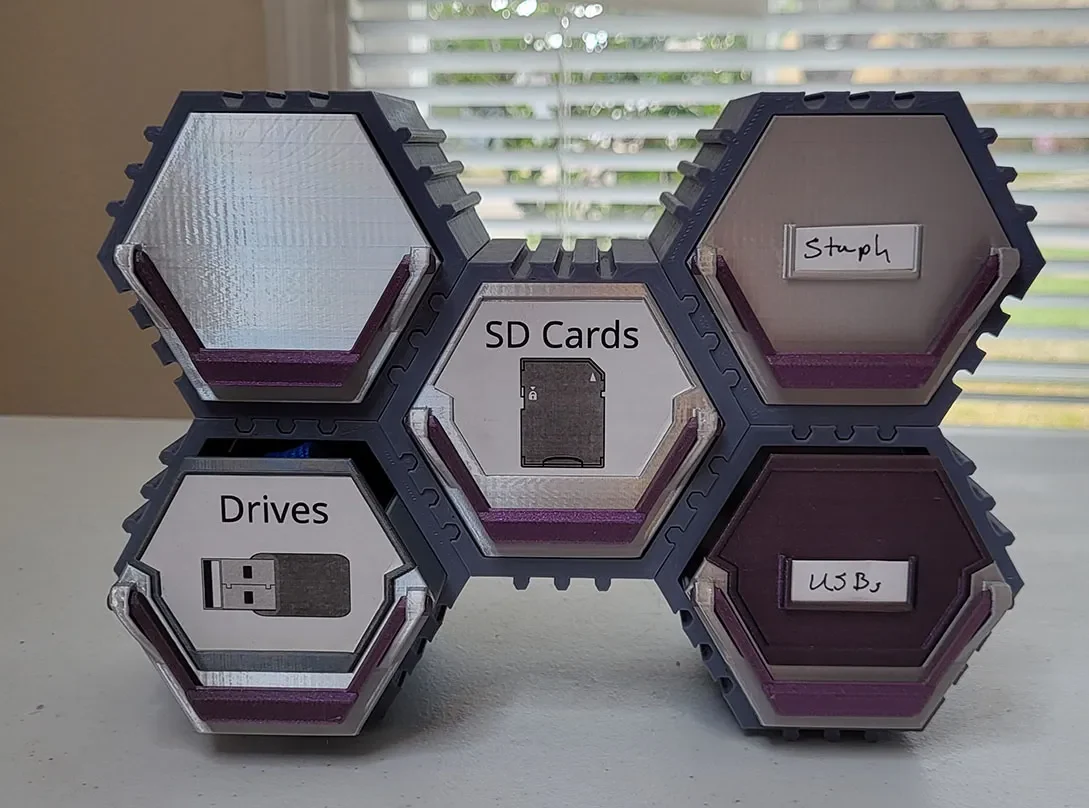

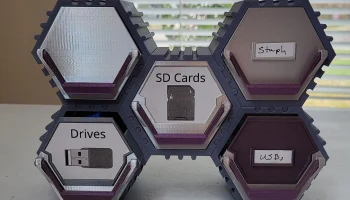

В ящике имеется отделение для этикетки. См. документацию по этикеткам, где можно найти этикетки для печати.
Коробка*С окнами*
Ящик предназначен для печати с окном на многоволоконных принтерах.
Коробка*Глубокая*
Ящик «глубокого» типа, в котором стенки поднимаются выше обычной половины высоты.
Ручка
Ручка ящика. Для каждой напечатанной модели Box потребуется один из них.
Марки
Художественные штампы (внизу логотипы/брендинг). Предназначено для многонитевых принтеров, если вы хотите раскрасить логотипы.
Окно
Модель окна. Они предназначены для многонитевых принтеров и предназначены для печати моделями Box\*Windowed\*. Если это не модель с метками, она будет иметь ту же поверхность, что и версия Gfx, и может использовать метки GraphicStickerTemplates.
Изначально материал с окном предназначался для прозрачного окна, но мне пришлось заново осознавать, что прозрачность — это все еще нерешенная проблема. Таким образом, он сохраняется как опция для версии с дополнительным акцентным цветом.
Источник
Исходные файлы Blender включены, но я не предлагаю их поддержку, за исключением этих примечаний.
ASM_Hive_Drawer имеет модификатор узлов геометрии под названием NODES_GFX. Параметр ModelingMode можно изменить, чтобы переключить переднюю часть между Gfx и Plain. Дополнительную информацию см. в подсказке параметра. Отключите модификатор, чтобы напечатать ящик типа Plain.
ASM_Hive_Drawer имеет логические модификаторы Sub_Window и ADD_DeepWalls, которые можно переключать в зависимости от типа создаваемого ящика.
Если вы печатаете ящик как в обычном режиме, так и в маркированном, переместите HIVE_Drawer_Label -0,7 по оси Y, чтобы убрать его с того места, где он находится для печати Gfx.
Обратите внимание, что к файлу Blender не применен масштаб — все, что экспортировано из него, должно быть повторно масштабировано (на 0,99 по всем осям).
Печать
Не уменьшайте эти ящики до 99% (как в оригинале); модели были предварительно масштабированы.
Никакие опоры не нужны.
Модели уже правильно ориентированы, чтобы правильное лицо было на кровати.
Печать штампами не является обязательной и возможна только на многоволоконных принтерах.
Модель Window следует печатать только на многоволоконных принтерах с выдвижными ящиками Window — и наоборот.
Модели с маркировкой имеют слот для этикеток, которые можно распечатать и вырезать из прилагаемых документов.
Модели Gfx имеют графический элемент спереди, на который можно наклеить наклейки.
Все, что одновременно имеет метку и Gfx, не может использовать наклейки и имеет элементы Gfx для эстетики.
Все, что не является ни меткой, ни Gfx, будет помечено как Plain.
Сборка
Распечатайте коробки и наклейте этикетки и наклейки по желанию.

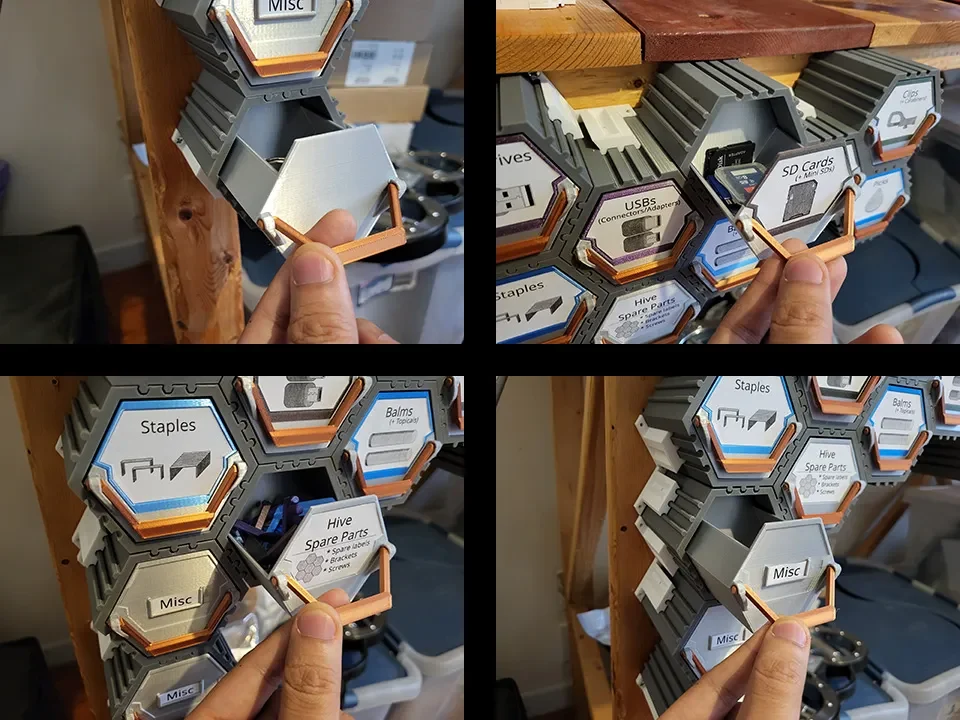

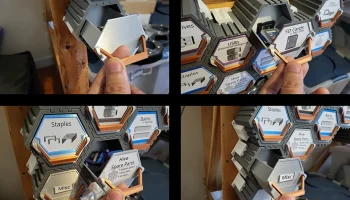

Добавьте к ящику ручку, вам нужно будет приложить достаточную силу, чтобы временно немного согнуть ее. Вставьте ручку так, чтобы сторона, напечатанная на кровати, была обращена к ящику. Это позволяет наклонной форме создать пространство для пальцев.
Поместите ящики в шкаф. ШКАФЫ НЕ ВКЛЮЧЕНЫ И НАЙДЕТСЯ В ДРУГОМ МЕСТЕ. В качестве примера см. HIVE_Module_V5.stl из оригинала.
Документы
Включены два документа в формате *.svg и *.pdf.
PDF-версии включены в целях совместимости.
Версию SVG можно редактировать (в редакторе SVG, например Inkscape), чтобы создавать печатный контент для этикеток.
Информацию о графике SVG (в основном в масштабе), которую можно поместить в метки Gfx, см. в Reavenk/OrganizationSystem.
