Светодиодный световой короб

Мне нужна была коробка для хранения электроники для питания светодиодной ленты на моем новом рабочем столе. Все материалы и особенно детали электроники взяты из другого моего проекта (лампа для 3D-принтера).

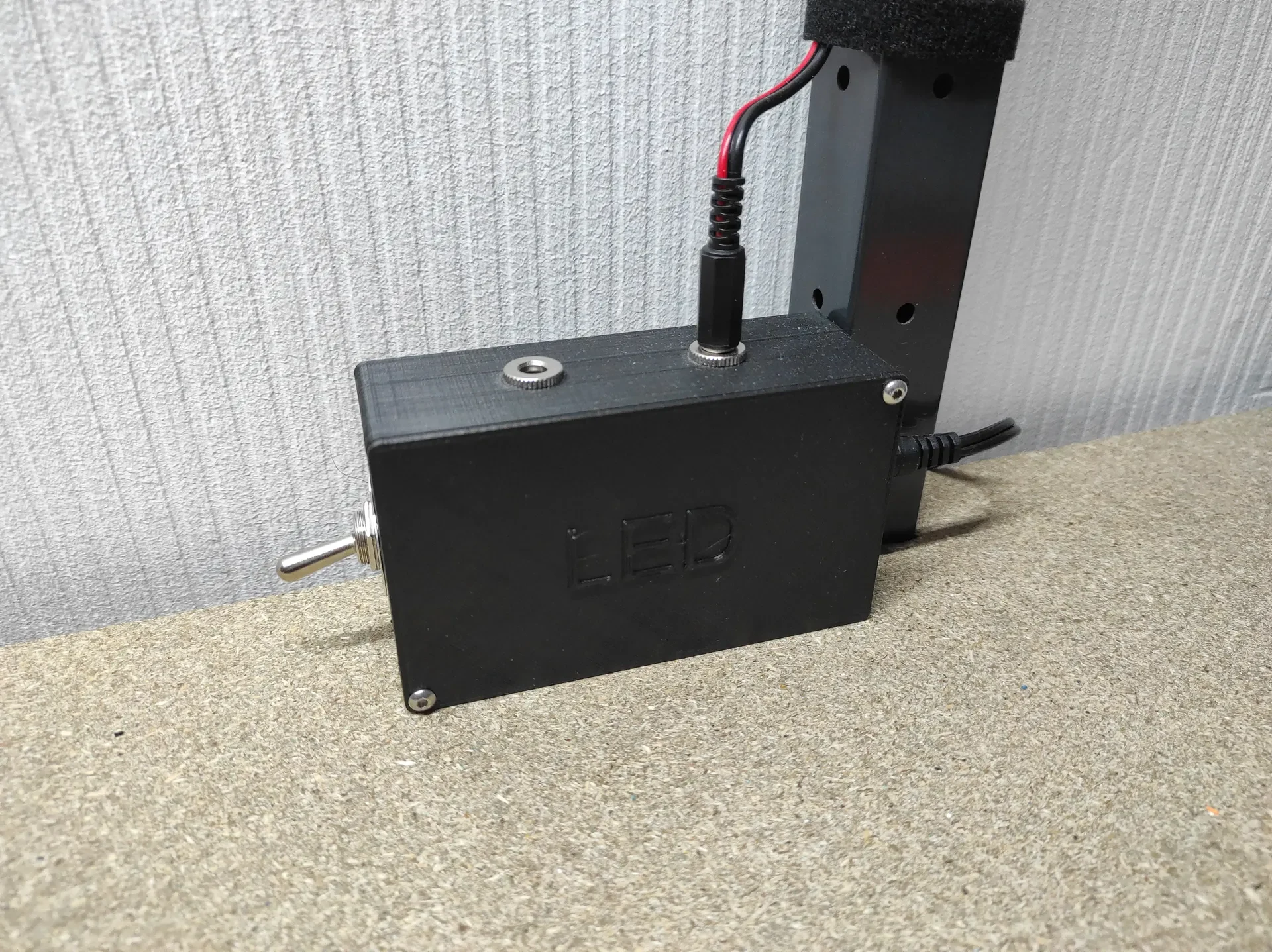

Я спроектировал коробку со съемной крышкой, которая прикручивается сверху для удобства обслуживания, в ней есть 4 отверстия для размещения трехцилиндровой розетки (DC 2,1*5,5, центральный положительный) и одного переключателя.

Основная идея сос��оит в том, чтобы подключить внешний источник постоянного тока к входу, подключить его непосредственно к пульту дистанционного управления, а затем разделить на два выхода параллельно. Один из которых управляется переключателем, а другой всегда включен при включенном пульте дистанционного управления. Таким образом, у меня есть два входа, которыми можно управлять «по отдельности», когда пульт выключен, все выключено.

Распечатать инструкцию:

Вы найдете 3 части:

Коробка
пустая крышка
«светодиодная» крышка

Распечатайте выбранные вами файлы в том виде, в котором они есть. Никакой постобработки не требуется.

Заполнение: 10%

Высота слоя: 0,2 мм.

Периметры: 3

Нижний и верхний слой: 3

Поддержка: да, нужно немного, чтобы отверстия были более круглыми.

Список запчастей:

Болты М3 2*8 мм
3* заглушка ствола DC 2,1*5,5 (самая тонкая, какую только можно найти)
Светодиодный пульт дистанционного управления от 5 до 24 В
1 переключатель
2* разъема Wago (я использовал трехпроводные)
термоусадочная трубка (взамен штатной на контроллере)

Список инструментов, которые вам понадобятся:

паяльник
многофункциональная отвертка (я использую комплект Ifixit)
небольшой разводной ключ (для затяжки гаек заглушек ствола)
и МНОГО терпения

Процесс сборки:

Вот здесь-то и начинается «веселье»… Я бы рекомендовал один раз положить все в коробку и посмотреть, что обрезать и где вы собираетесь соединить детали. Затем приложите все усилия, будьте осторожны, если вам нужно паять внутри коробки (как пришлось мне), чтобы не сжечь края паяльником. И ты не все зажарил, можно подключить и Вуаля.

Я решил на всякий случай исп��льзовать разъемы Wago, чтобы было проще разбирать, но закрепить все точно можно.

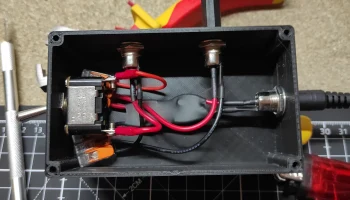

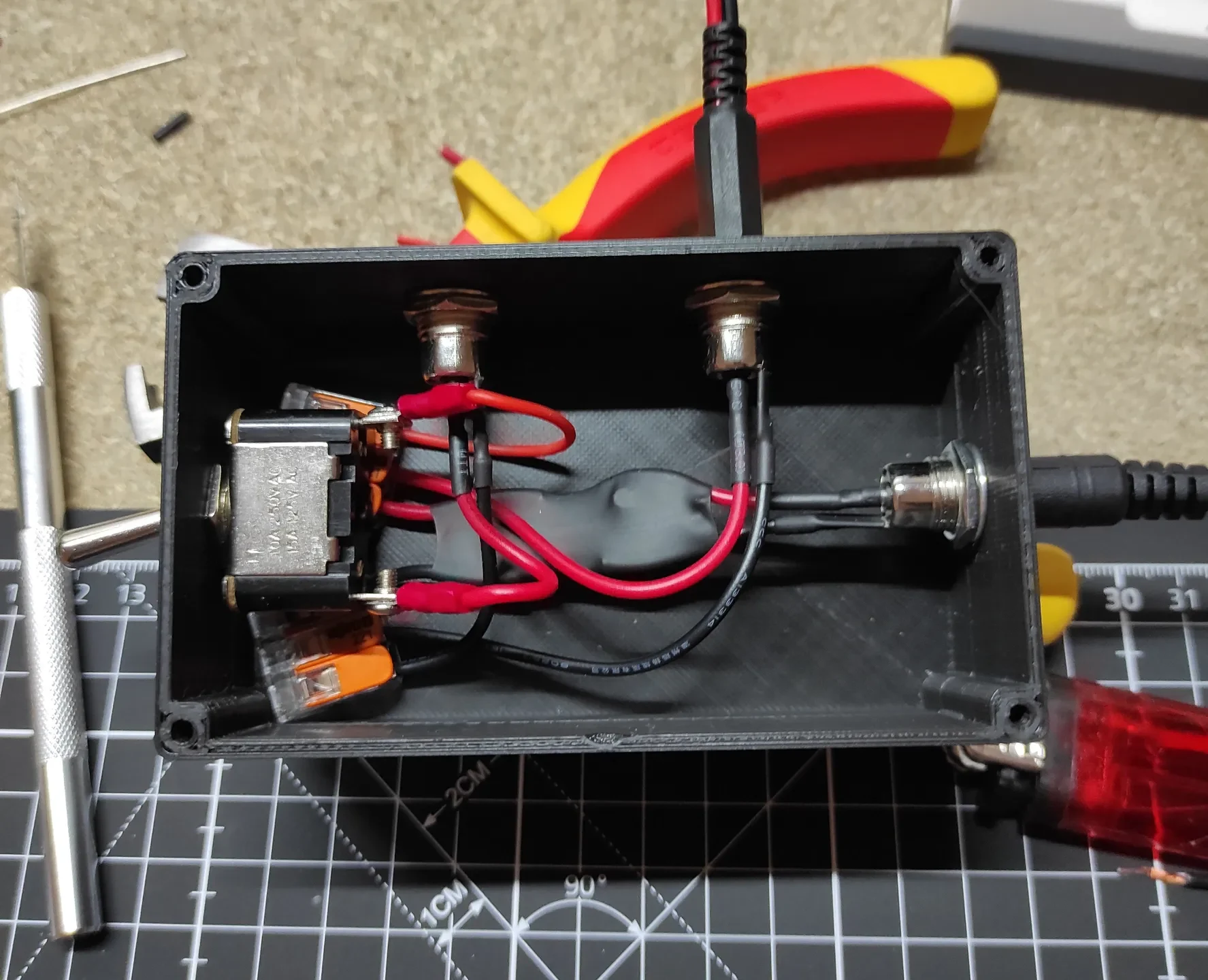

Мою проводку вы можете увидеть на последнем фото.
