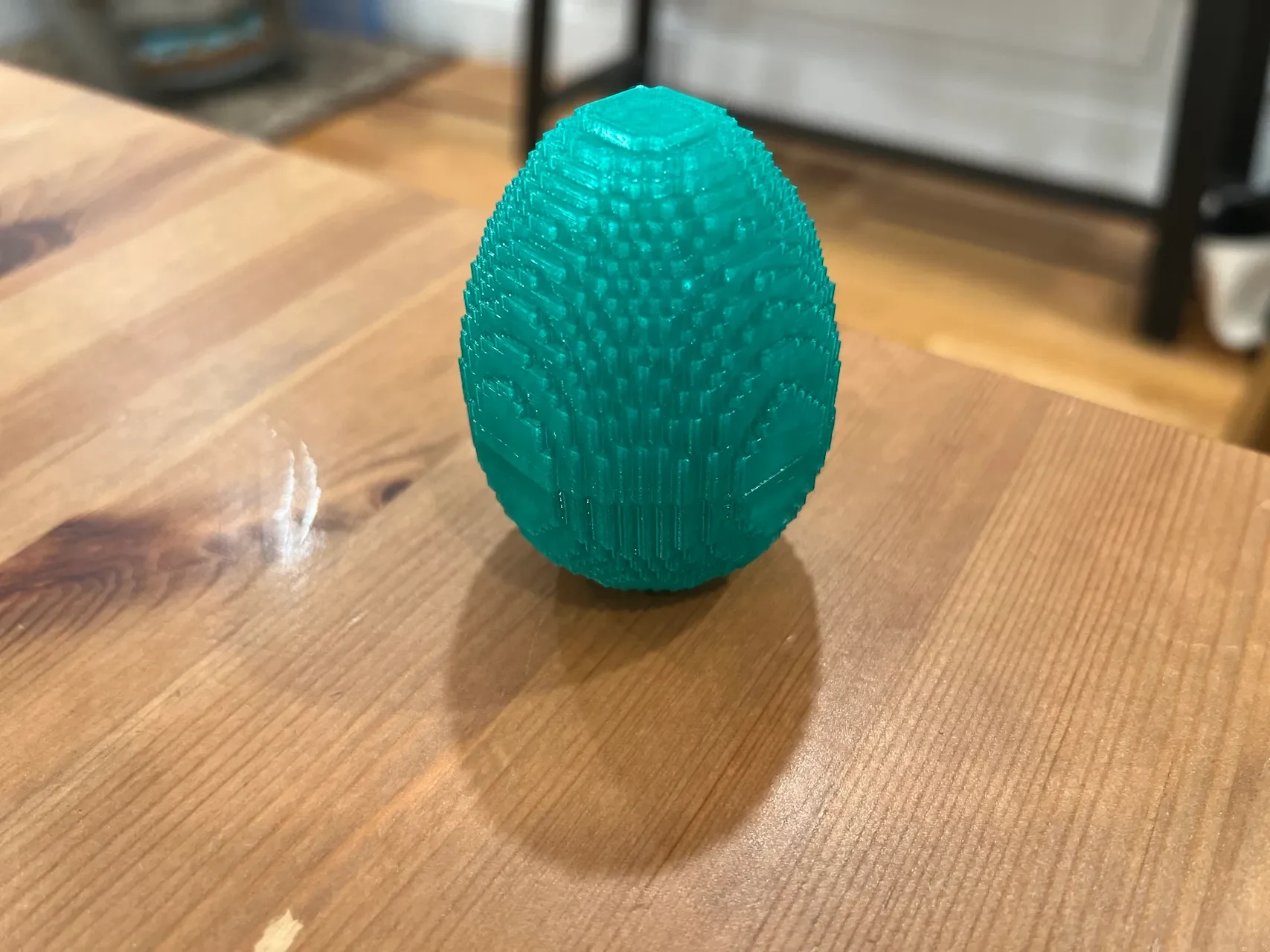

Jaded: старомодная пиксельная пасхалка

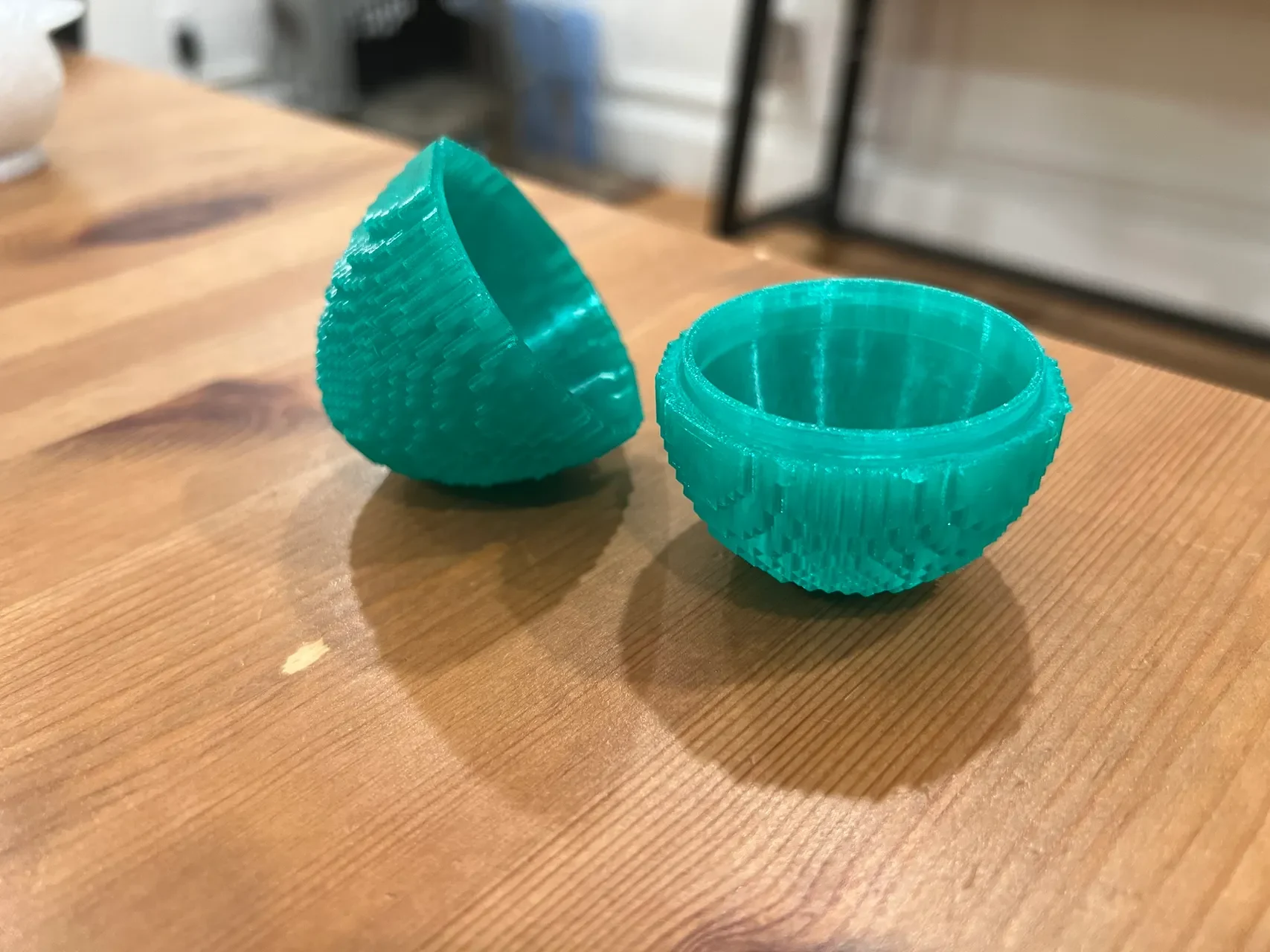

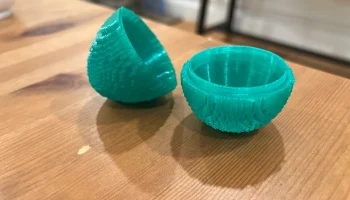

После разработки пасхального яйца с трюком (см. ссылку на ремикс ниже) я решил сделать версию, которую будет проще открыть. Чтобы это выглядело красиво, мне пришлось найти способ надежно, но обратимо соединить две половинки вместе. Как оказалось, это немного сложнее, чем кажется… особенно с типичными допусками FDM.
После долгих испытаний я остановился на модели со вставкой, для которой требуется немного суперклея, но она работает вполне хорошо, если слегка сжать яйцо. Я надеюсь, что это будет полезный результат для людей, из которых они смогут сделать красивые пасхальные яйца!
Печать заметок
Это, наверное, очевидно: распечатайте две половинки яйца скорлупой самых широких частей вниз.
Используйте опоры (предпочтительно органические/деревянные), чтобы поддерживать внутренние купола половинок яиц.
Если вы сможете обойтись без полей для основных деталей, результат будет лучше. Я смог нормально печатать без полей на всем, кроме маленьких булавок.
Я напечатал мутно-белым PETG с высотой слоя 0,16 мм, тремя стенками и заполнением 10%. Небольшая высота слоя особенно важна на этом отпечатке вокруг деталей механизма защелки и областей вставки (если вы хотите использовать регулируемую высоту слоя, примените детали в этой области!).
PLA может работать нормально, но не проверял. PETG придает телу яйца некоторую гибкость, позволяя его сжимать и освобождать защелку, как те дешевые пасхальные яйца в магазине. Если вы печатаете из PLA, рассмотрите возможность печати с двумя (или, может быть, 1?) стенками и низким заполнением, чтобы обеспечить небольшой изгиб для освобождения двух половин.
Распечатайте зажим губ��ой вниз (выступающей частью на станине). Если у вас проблемы с слоновьей ступней, вам, возможно, придется немного уменьшить ее размер, чтобы она подошла по размеру. Если вы попытаетесь распечатать его тонкой стороной вниз, у вас, скорее всего, возникнут проблемы с прилипанием и другие проблемы с посадкой.
Примечания по сборке

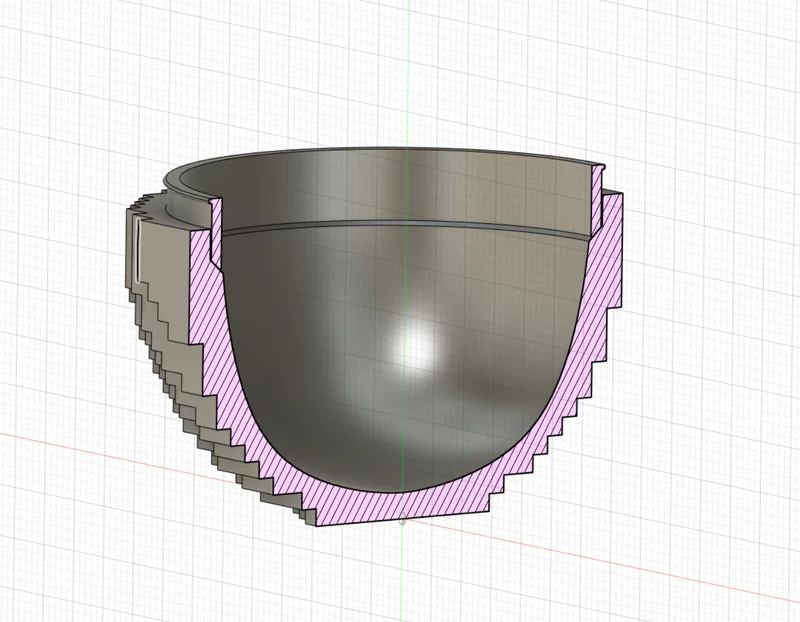

Вставка зажима имеет конус на тонкой стороне, предназначенный для посадки в конус в нижней части яйца (см. рисунок). После установки вам нужно будет нанести немного суперклея на зазор и дать ему затвердеть, прежде чем проверять две части вместе (иначе вы можете склеить яйцо...).

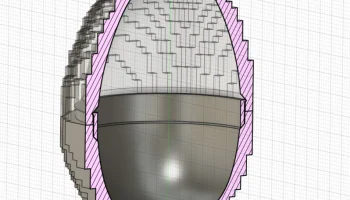

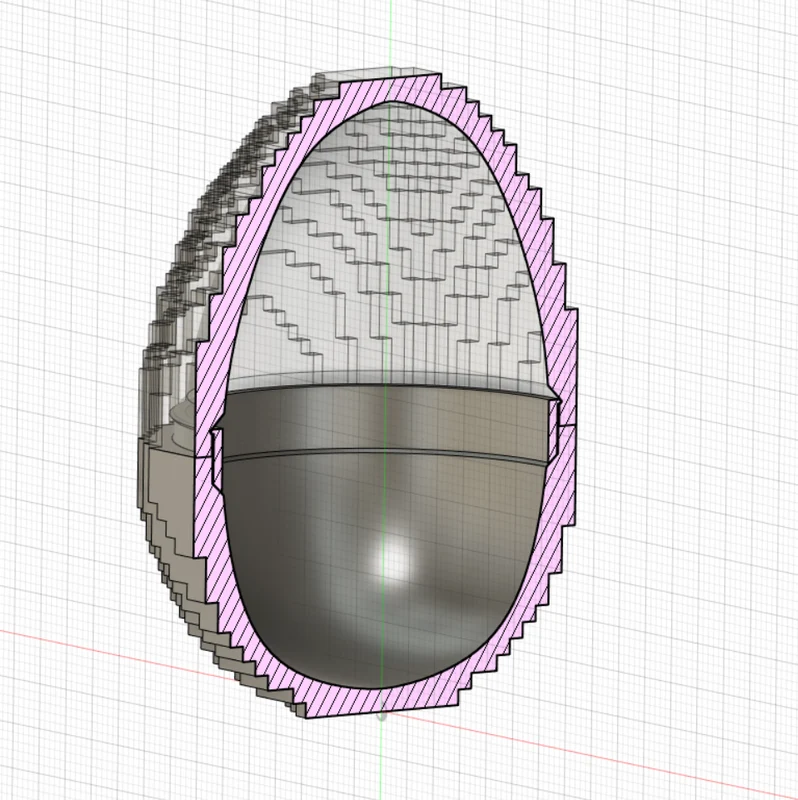

Прежде чем приклеивать зажим к нижней части, убедитесь, что выступ напечатанного зажима (см. изображение в разрезе) плотно прилегает к верхней половине яйца и выходит с небольшим усилием. Если он слишком тугой и требует больших усилий, попробуйте уменьшить размер клипа на 1%. Приклеивайте после того, как получите хорошую посадку. Для меня, с хорошо настроенным принтером, использующим PETG, это работает без масштабирования, ваши результаты могут потребовать небольшого экспериментирования… но перепечатать клип можно быстро и дешево :).
Если вы уже собрали его, и его трудно разобрать, просто потрите кромку наждачной бумагой, и это должно помочь ослабить ее.
Примечания к проектированию
Я экспериментировал с различными механизмами крепления и способами обеспечения надежной печати улова. Это лучшее, что я придумал, но я уверен, что кто-то сможет превзойти меня здесь.
Я сузил посадку зажима в нижней части, чтобы, надеюсь, дать людям немного места для маневра, чтобы изменить размер зажима и при этом получить хорошее приклеивание этой части. В худшем случае можно взять файл STEP ниже и при необходимости отредактировать клип для лучшего соответствия.
Включены файлы Fusion360 и STEP, потому что я надеюсь, что это поможет людям учиться.
