LED Box

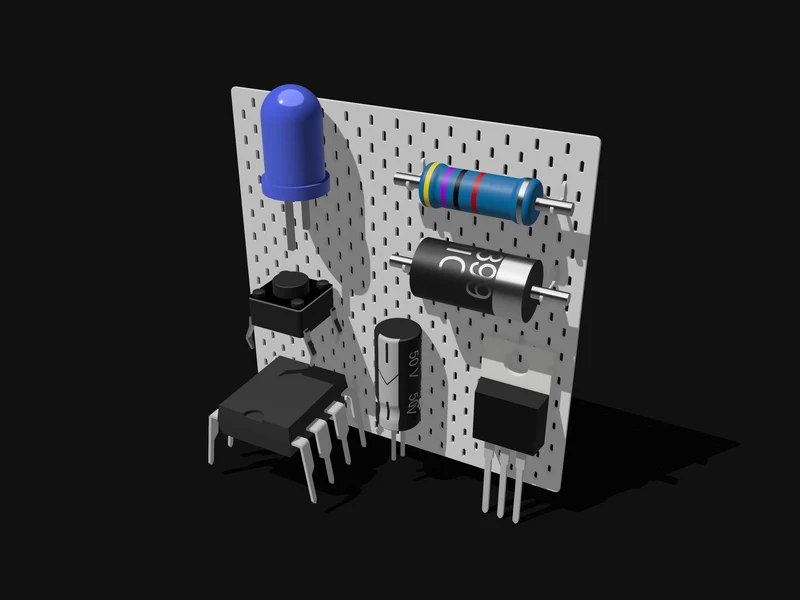

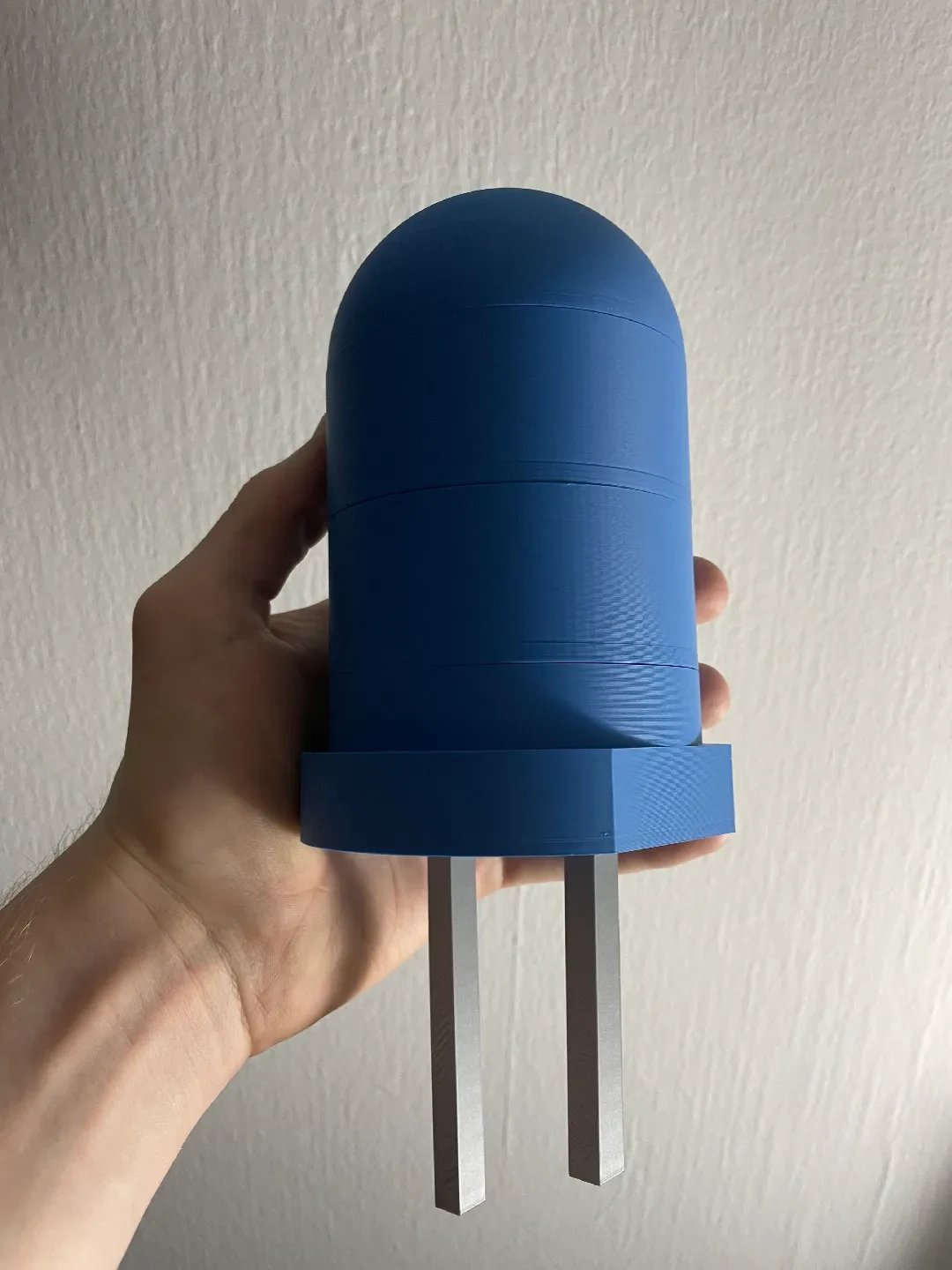

Светодиод используется для хранения настоящих светодиодов и придания им крутого вида. Его можно прикрепить к панели IKEA Skådis вместе с другими электрическими компонентами. (Мне потребуется некоторое время, чтобы загрузить все остальные). Различные сегменты блокируются поворотным механизмом, а верхняя часть закрывается винтом. Не беспокойтесь о смешивании деталей: закрытые детали не смогут попасть в другой отсек.

ВАРИАНТЫ

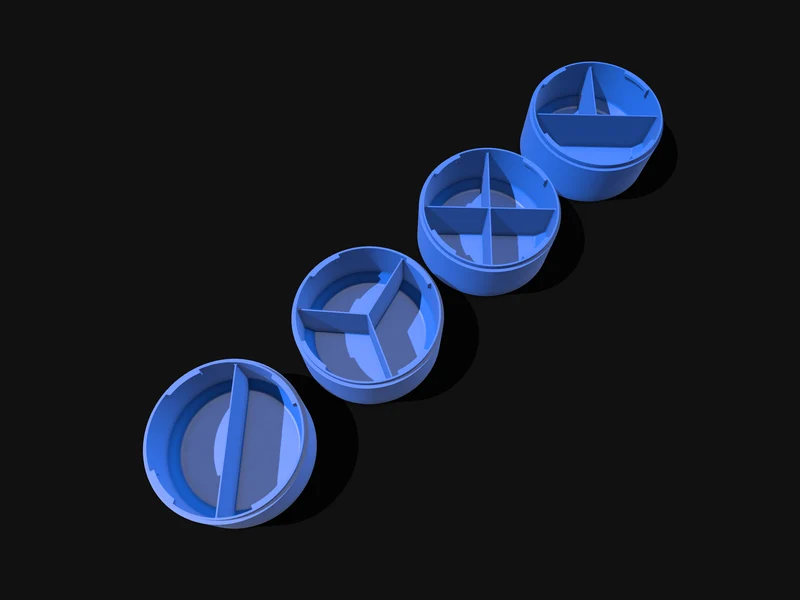

Для нижней и средней части вы можете выбрать один из 5 различных вариантов.

А: 1 раздел
Б: 2 секции, 50/50
С: 3 секции, 33,3/33,3/33,3

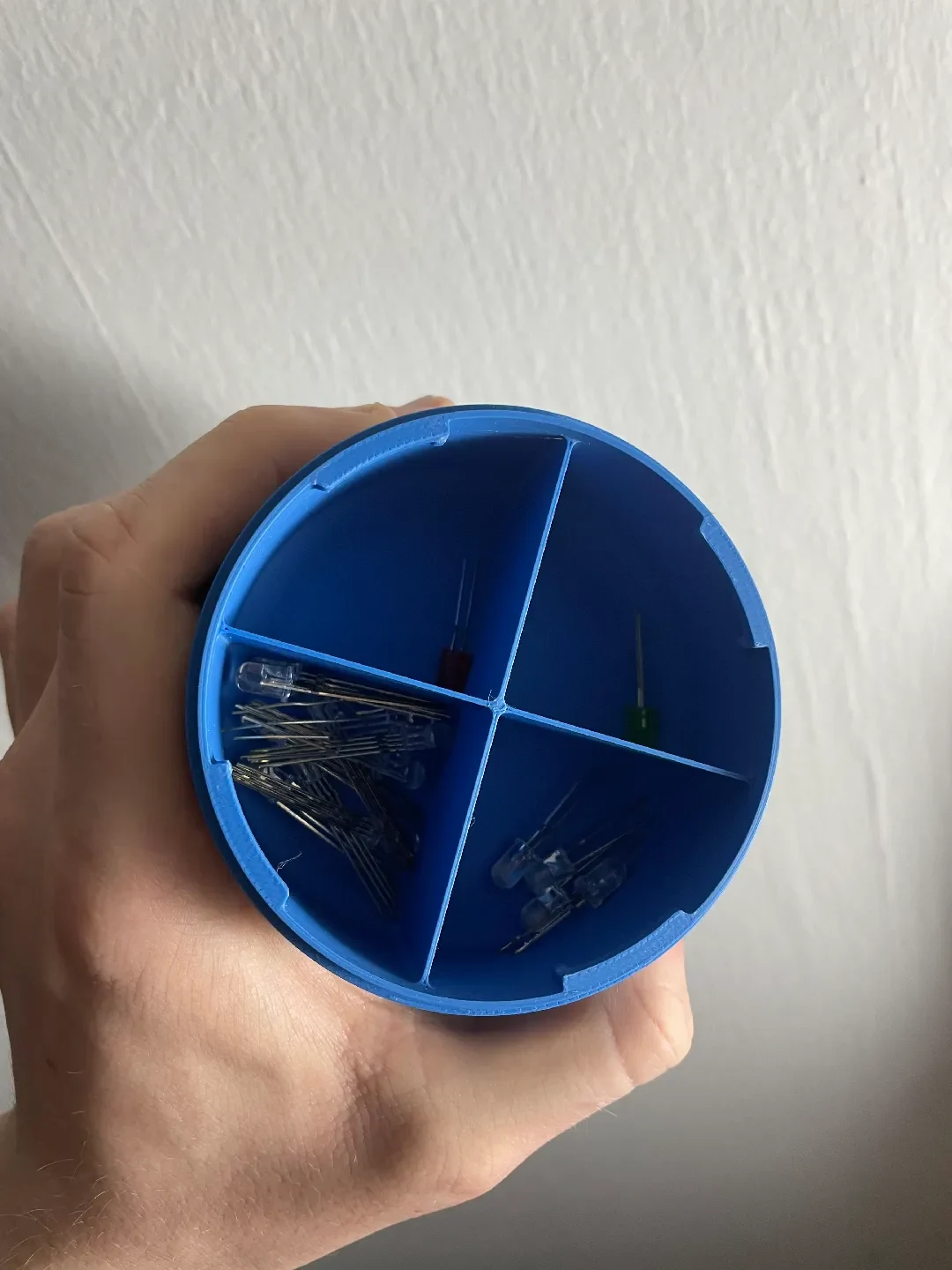

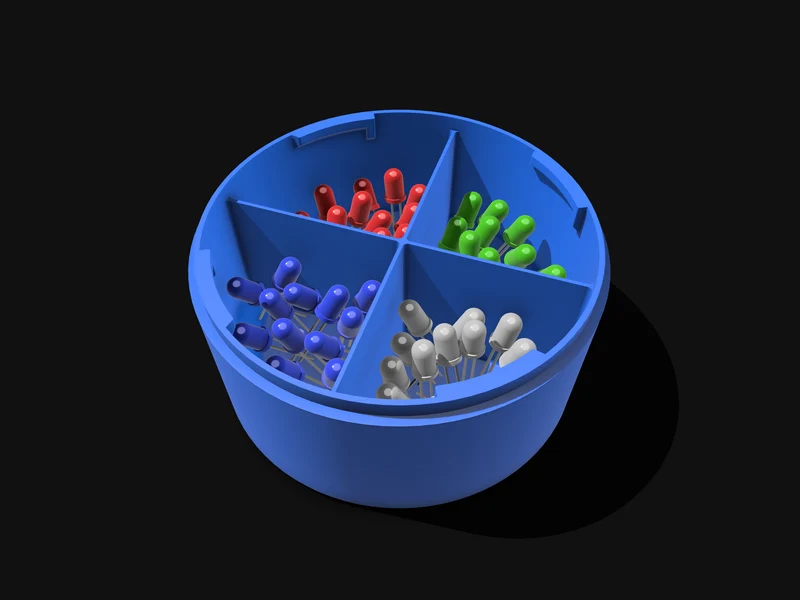

Д: 4 секции, 25/25/25/25
Е: 3 секции, 25/25/50

Для получения более подробной информации обратитесь к «DivisionABCDE.pdf».

ПОДГОТОВКА

В общем, вы можете складывать столько «средних частей», сколько захотите, причем две из них будут соответствовать реальному размеру. Скачать: (Посмотрите «Blueprint.pdf»)

LED_Cap_Upper
LED_Cap_Lower
LED_Leg_Long
LED_Leg_Short
(2x) LED_Middle_A/B/C/D/E (выберите нужный вариант)
LED_Bottom_A/B/C/D/E (Выберите нужный вариант)

ПЕЧАТЬ

Из цветов я бы посоветовал белый, красный, зеленый или синий; серый/металл для ножек/проводов.

Распечатал это на своем BambuLab A1 с высотой слоя 0,2 мм. Для LED_Cap_Upper вам, вероятно, понадобятся опоры. Все остальное будет печататься нормально и без него. Я также рекомендую использовать «переменную высоту слоя» для LED_Cap_Upper, так как это даст вам гораздо более красивый купол. Я также предлагаю установить «положение шва» = «назад», потому что внешний вид будет выровнен и его будет легче спрятать сзади модели.

СБОРКА

После печати просто снимите опору с купола и приклейте ножки на место. (Короткая ножка идет туда, где светодиод ровный).
Для крючка Skådis склейте две части вместе, и все готово.

Пожалуйста, не стесняйтесь оставлять отзывы или улучшения!

Спасибо за печать моей модели!
