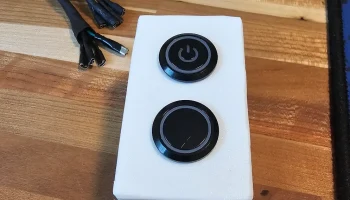

Блок питания/перезагрузки для ПК или другого устройства...
Создал коробку, чтобы переместить кнопки питания и перезагрузки моего компьютера в пределах досягаемости, вместо того, чтобы ходить на другую сторону стола. Просто хотел чего-то простого, но в итоге научился создавать детали с резьбой. Это было увлекательное путешествие с множеством напечатанных тестовых образцов.
Размеры коробки
Внеш. 60 мм х 35 мм х 74 мм
Межд. 48 мм х 23 мм х 62 мм

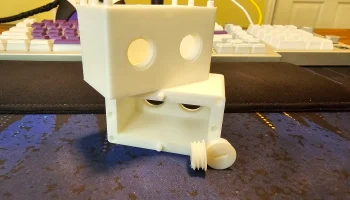

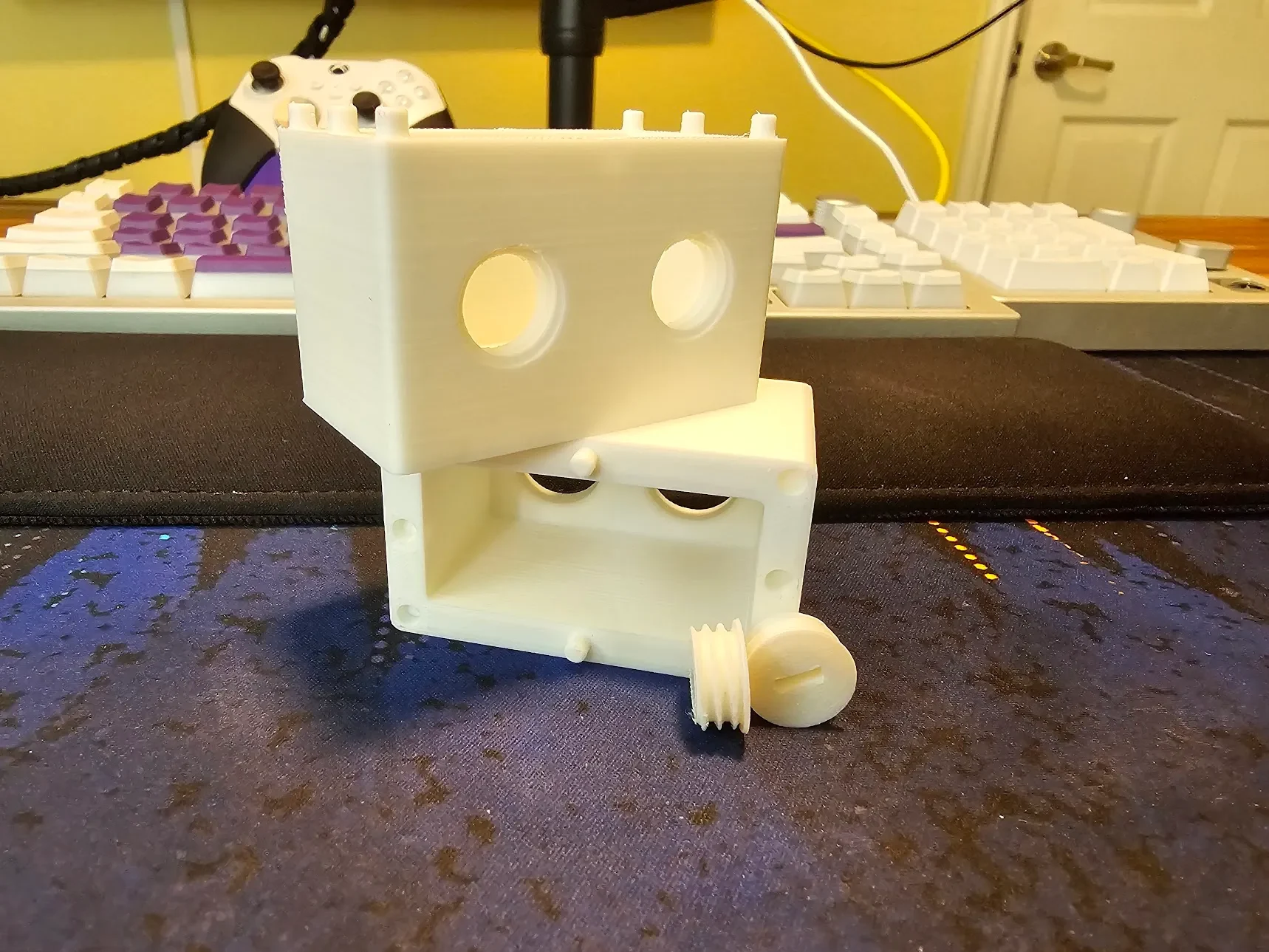

8 колышков/отверстий служат скорее ориентиром для выравнивания, чем чем-либо еще. Я склеил детали вместе.
Для этих 16-миллиметровых переключателей с AliExpress отверстия для переключателей составляют 16,1 мм. Фактический размер переключателя составляет 15,8 мм с воротником 18 мм. Цена выросла вдвое с тех пор, как я их купил. Надеюсь, ссылка сохранится надолго.
Настройки
Болты — 100% заполнение. Нет поддержек.
Жилье — Опоры для деревьев. Использовано 15% заполнения, но для конкретного применения вы можете уменьшить его примерно до 10%. Это не экономит много нити, но если вам когда-нибудь понадобится ее сломать, это будет проще. Как я уже говорил, сделал несколько тестовых образцов. Я не разбирал свою оригинальную коробку, пока не была напечатана окончательная версия. Именно тогда я понял, что это больно, потому что не хочется ничего повредить внутри.
Использованы непечатные детали
2 — шурупы по дереву № 8 x 1 дюйм
1-16 мм выключатель питания
Переключатель сброса 1-16 мм

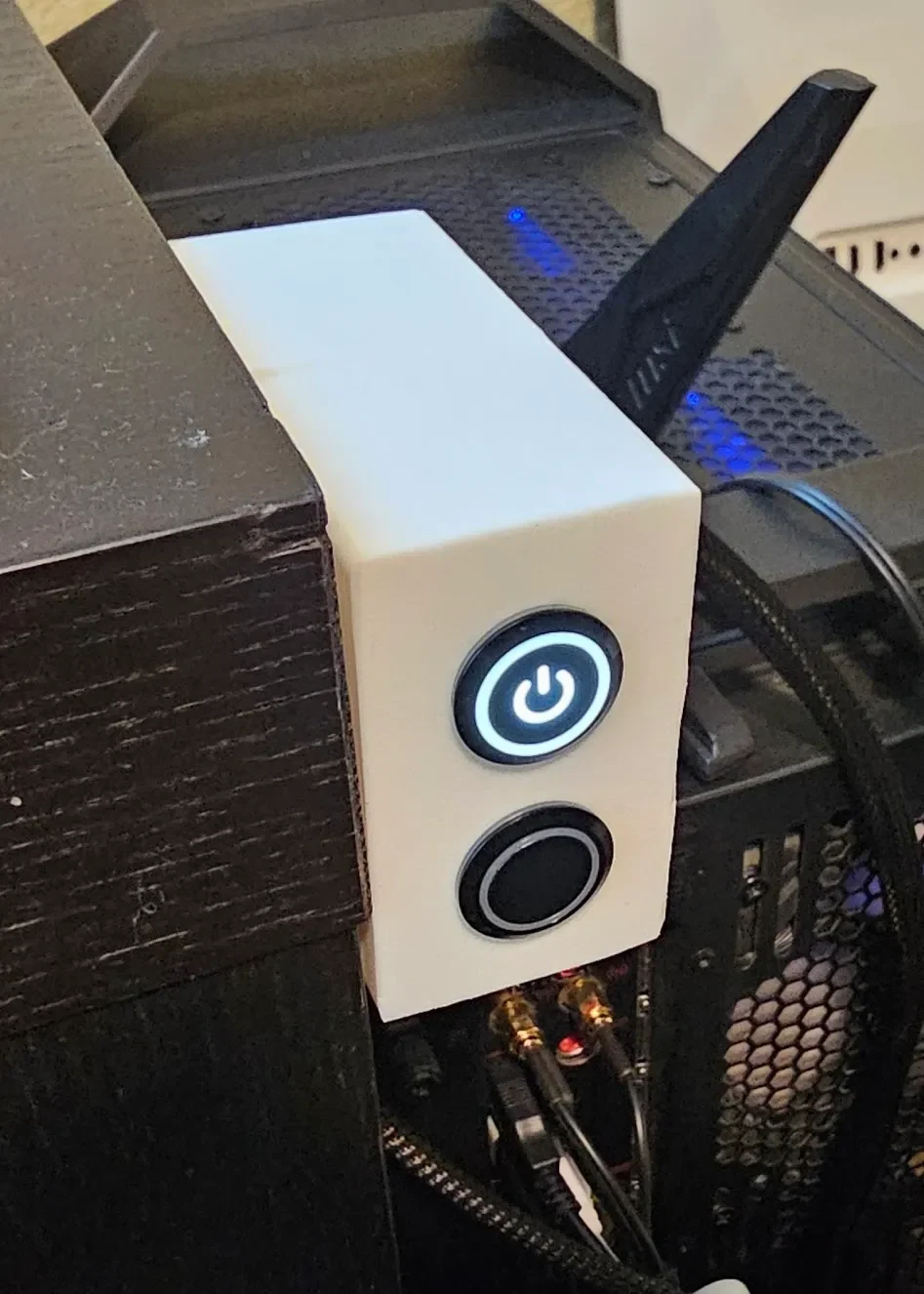

Этот переключатель сброса находится вместо светодиода жесткого диска. После этого мне почти хотелось бы купить крутой оранжевый или что-то в этом роде вместо белого, ну да ладно. Подумайте об этом, если вы идете по этому пути.
Еще мне нужно было увеличить длину провода. В комплект входят кабели длиной 60 см, но мне нужно было ближе к 100 см. Для 8 проводов эт�� около 144 дюймов (12 футов) или 320 см — провод 22 AWG. Также нужно что-то, чтобы все расширить. Я использовал припой, изоленту и термоусадку. Если вы хотите, чтобы у вас на груди были волосы, просто скрутите провода вместе и приклейте к ним немного изоленты. Наверное, все будет хорошо.
Шаги — довольно просто, но я хочу изложить это, потому что, если вы ошибетесь на шаге и зайдете слишком далеко, это просто раздражает. :)
Шаг 1 — Распечатайте детали

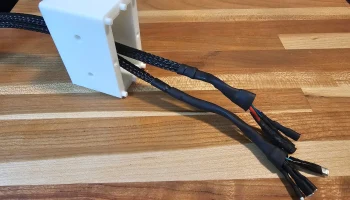

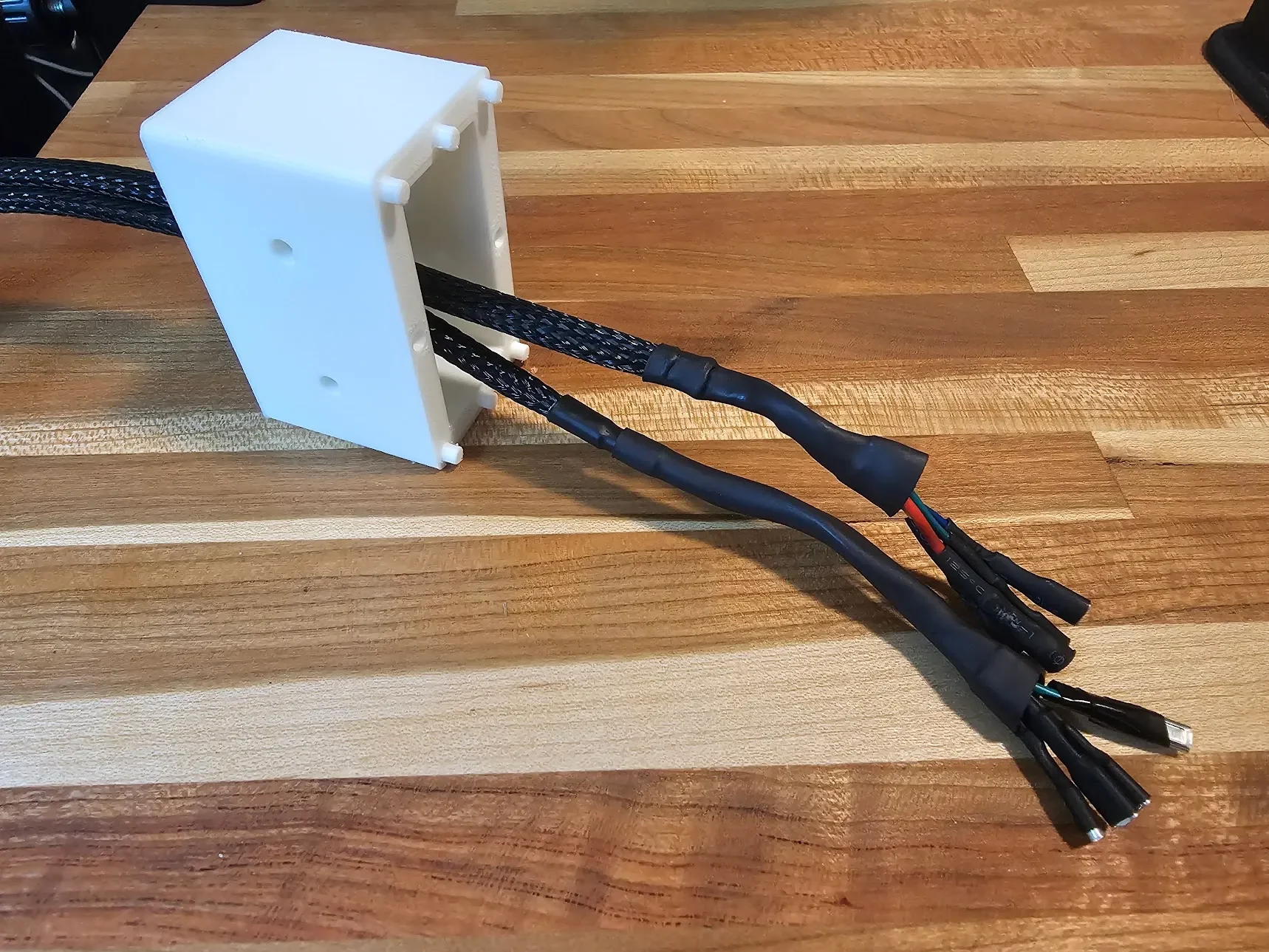

Шаг 2. Протяните провода через заднюю часть коробки.

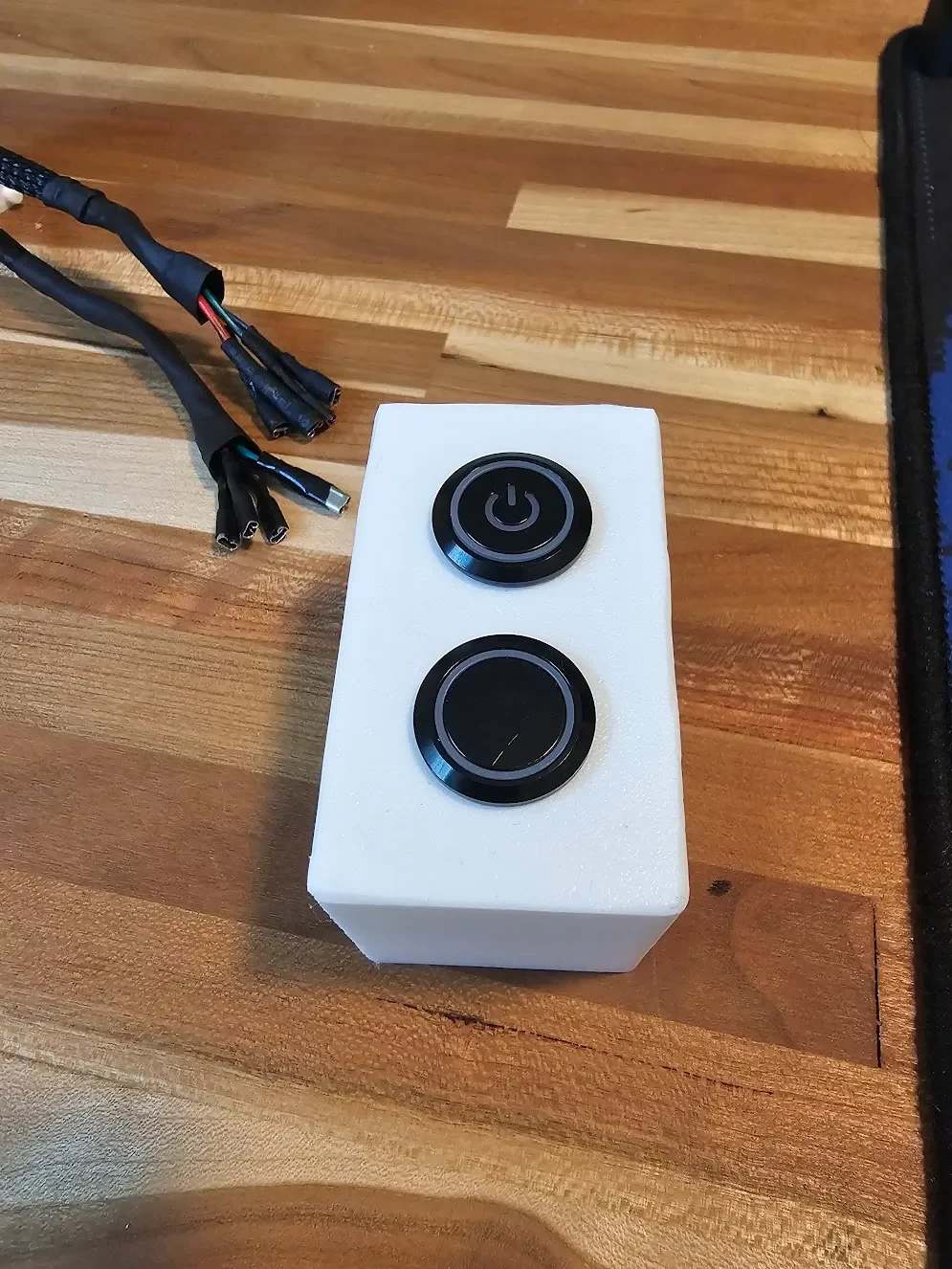

Шаг 3. Установите переключатели на переднюю часть коробки так, чтобы стопорное кольцо было внутри.

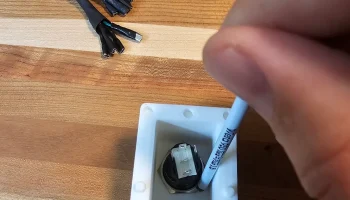

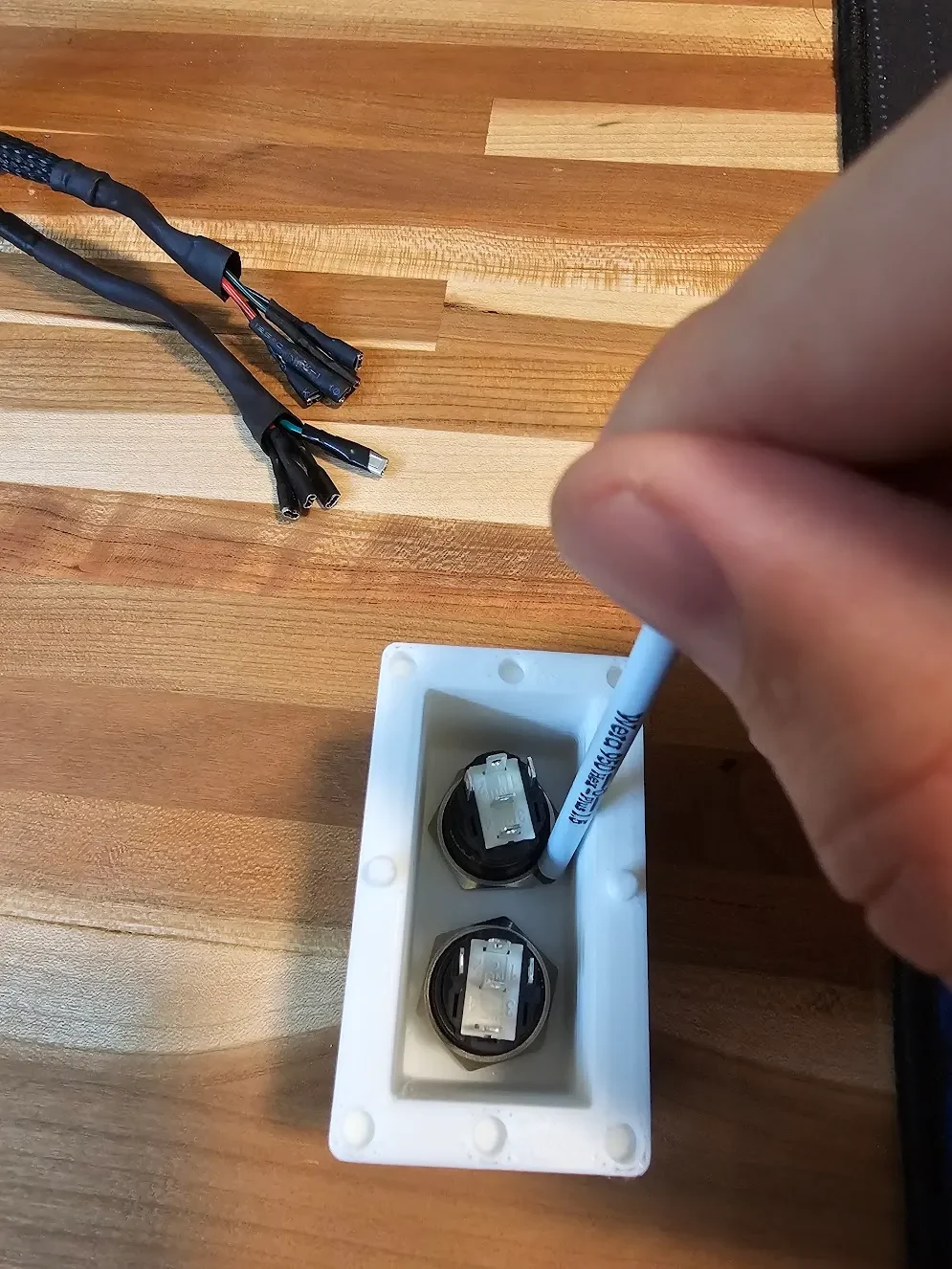

Используйте что-нибудь маленькое, например шестигранный ключ или отвертку, чтобы затянуть стопорные кольца.

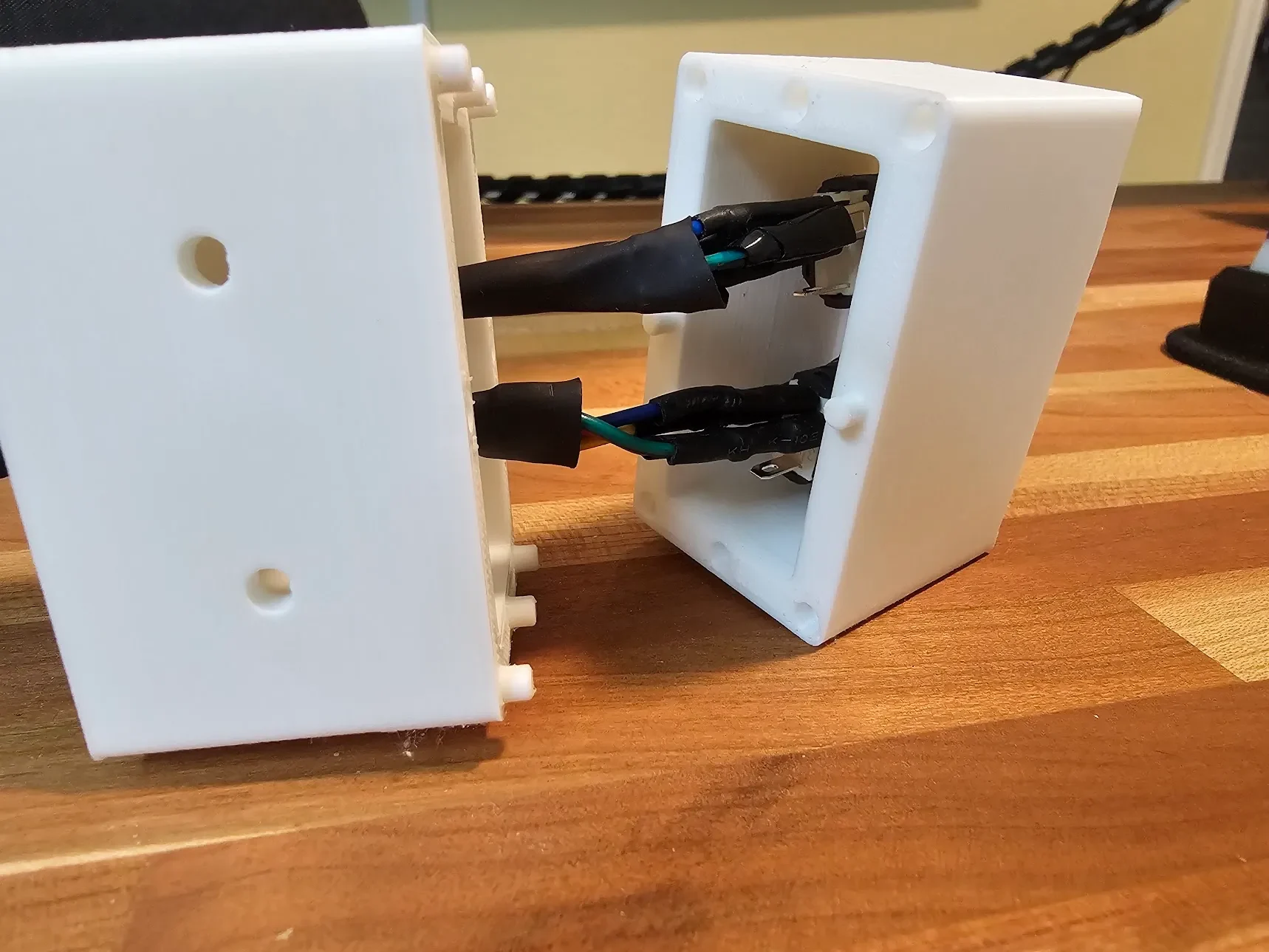

Шаг 4. Подключите провода к переключателям и к компьютеру.
Предлагаю протестировать кнопки, чтобы убедиться, что все правильно.

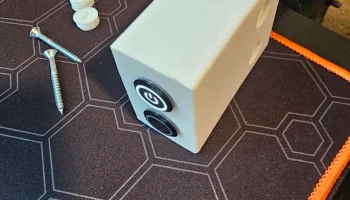

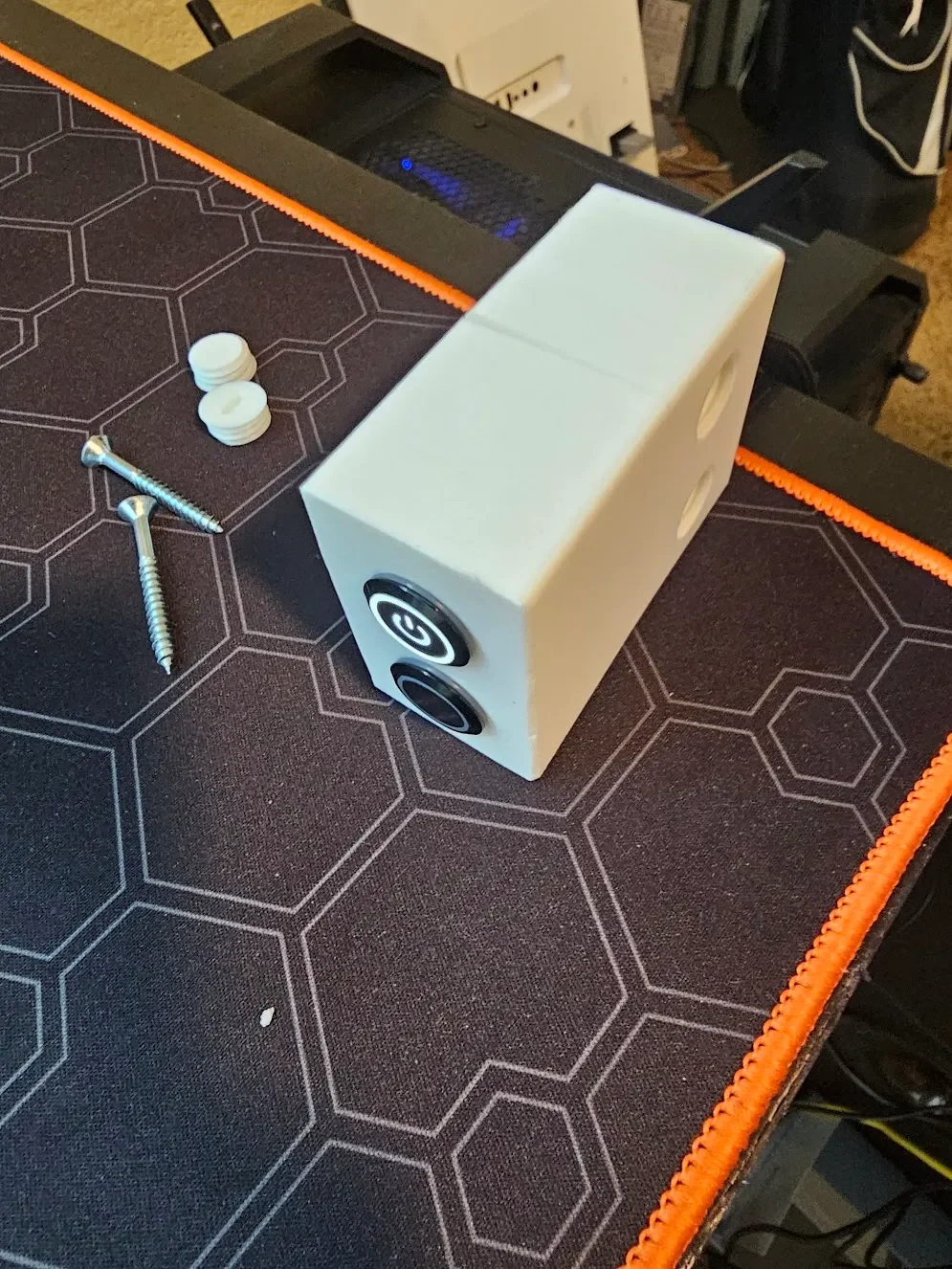

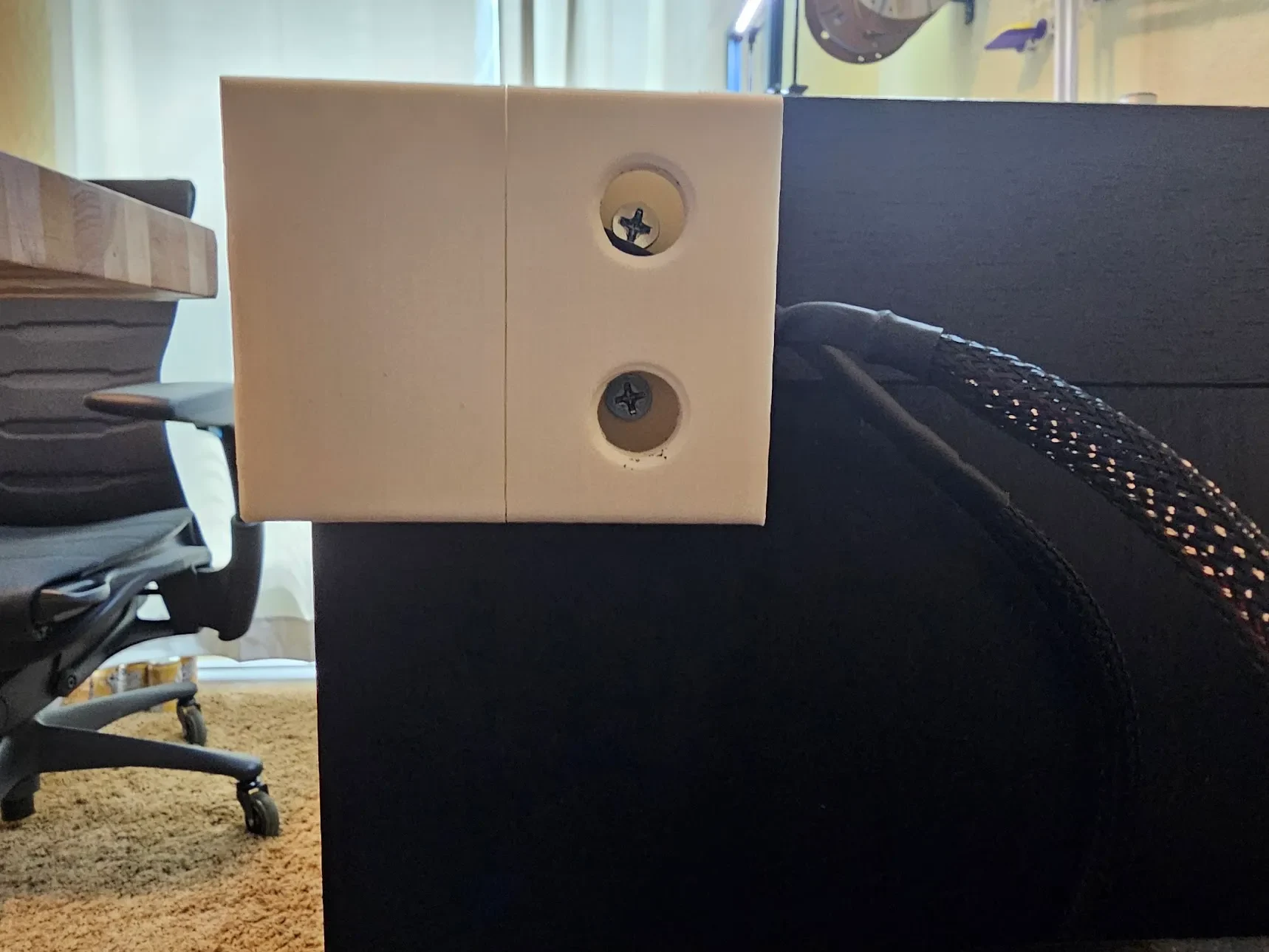

Шаг 5. Найдите идеальное место для установки коробки и прикрутите ее на место.
Я использовал шурупы №8. Ничего большего не потребуется, но вы можете сделать небольшой шаг вниз.

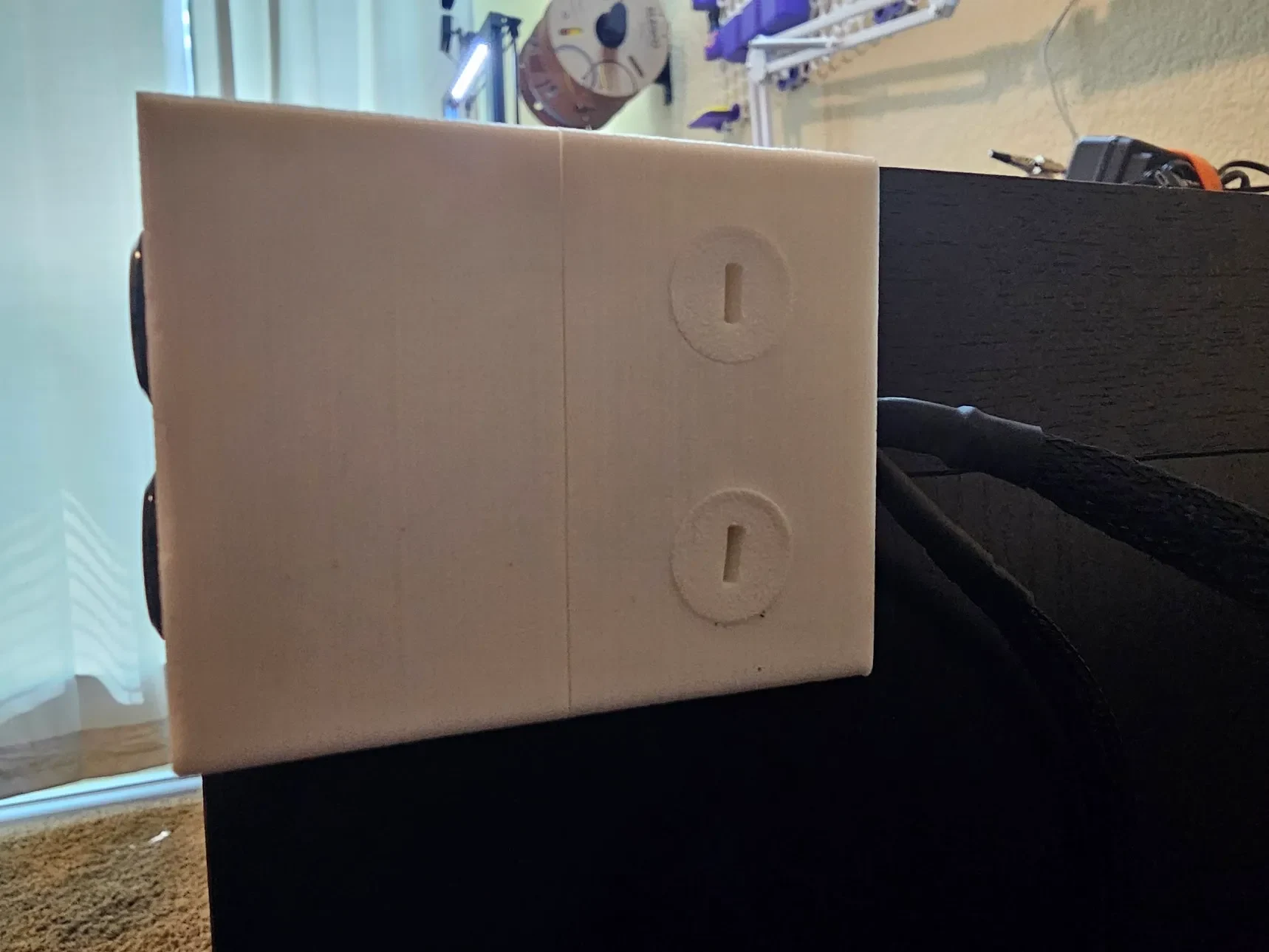

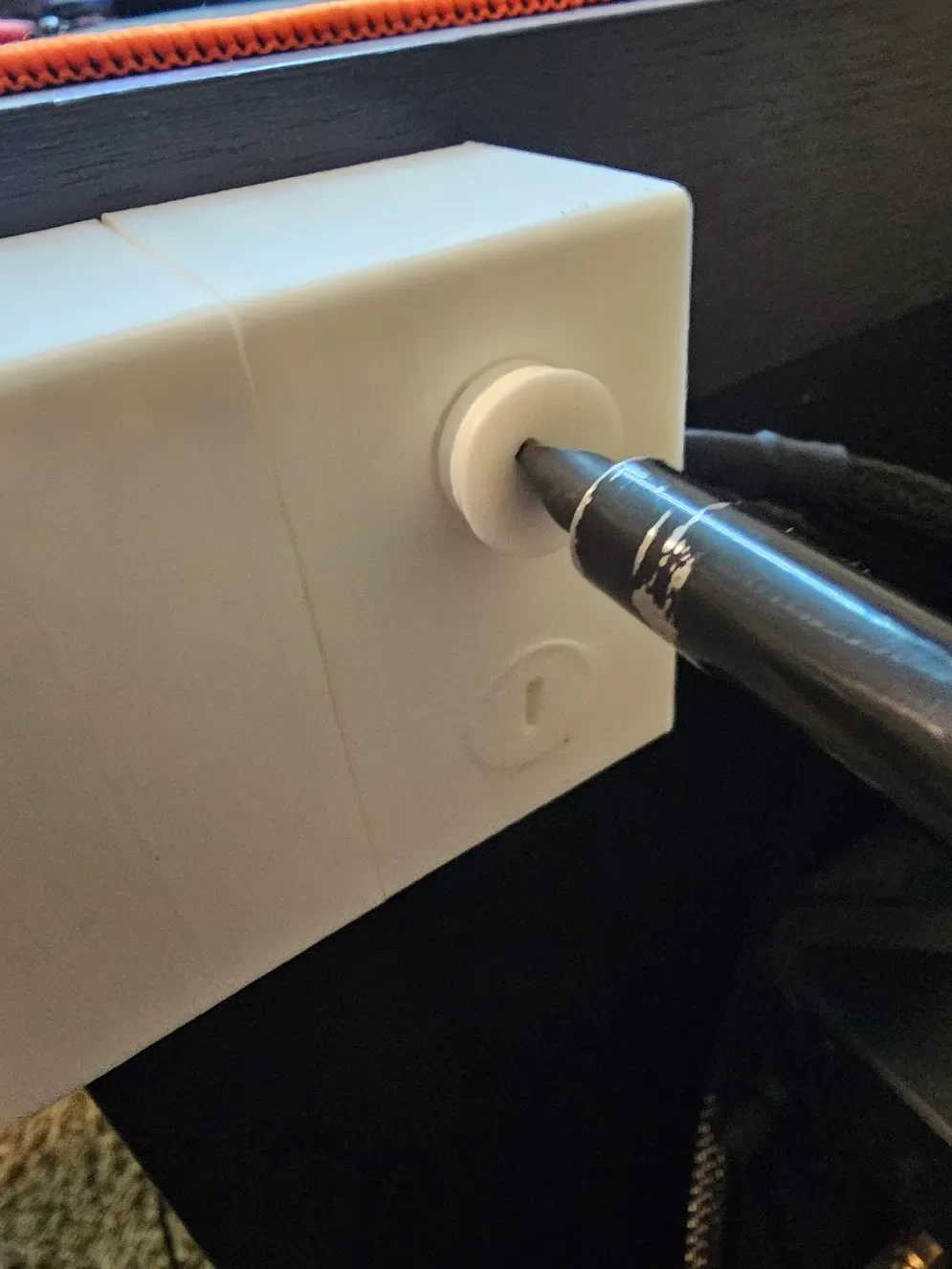

Шаг 6. Завинтите пластиковые колпачки.
Шаг 7. Тестирование кнопок (опять же, если вы уже это делали один раз). Прежде чем склеивать, убедитесь, что все именно так, как вы хотите. Вы всегда можете снять крышки, чтобы переместить коробку, но вы не сможете получить доступ к проводам к кнопкам, не разрушив коробку.
Шаг 8. Если хотите, склейте коробку. Я говорю себе, что подожду неделю, прежде чем склею его, так что, вероятно, он будет отклеен в течение нескольких лет...
