Переключить блокировку

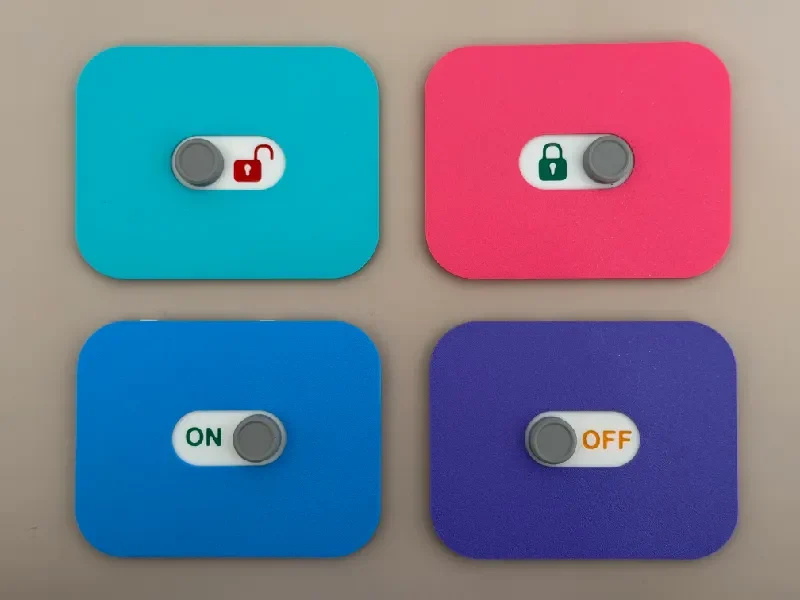

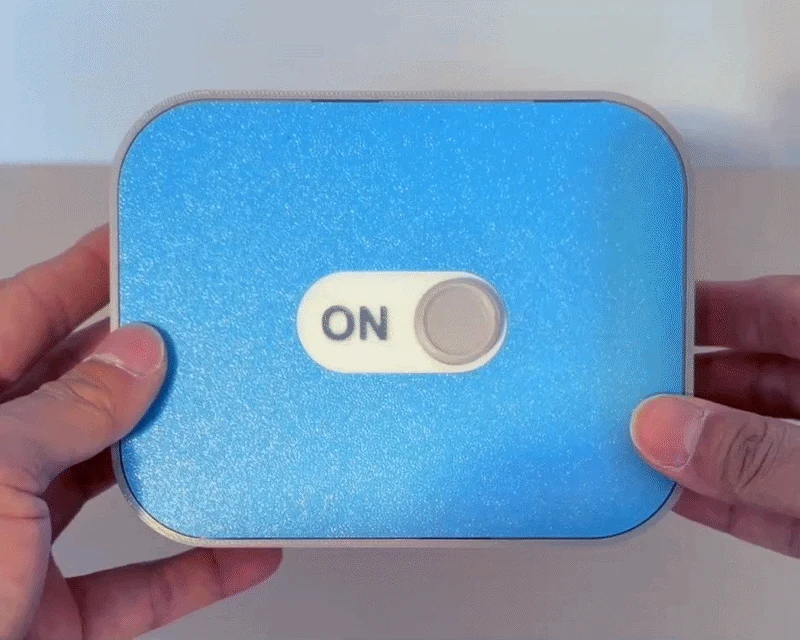

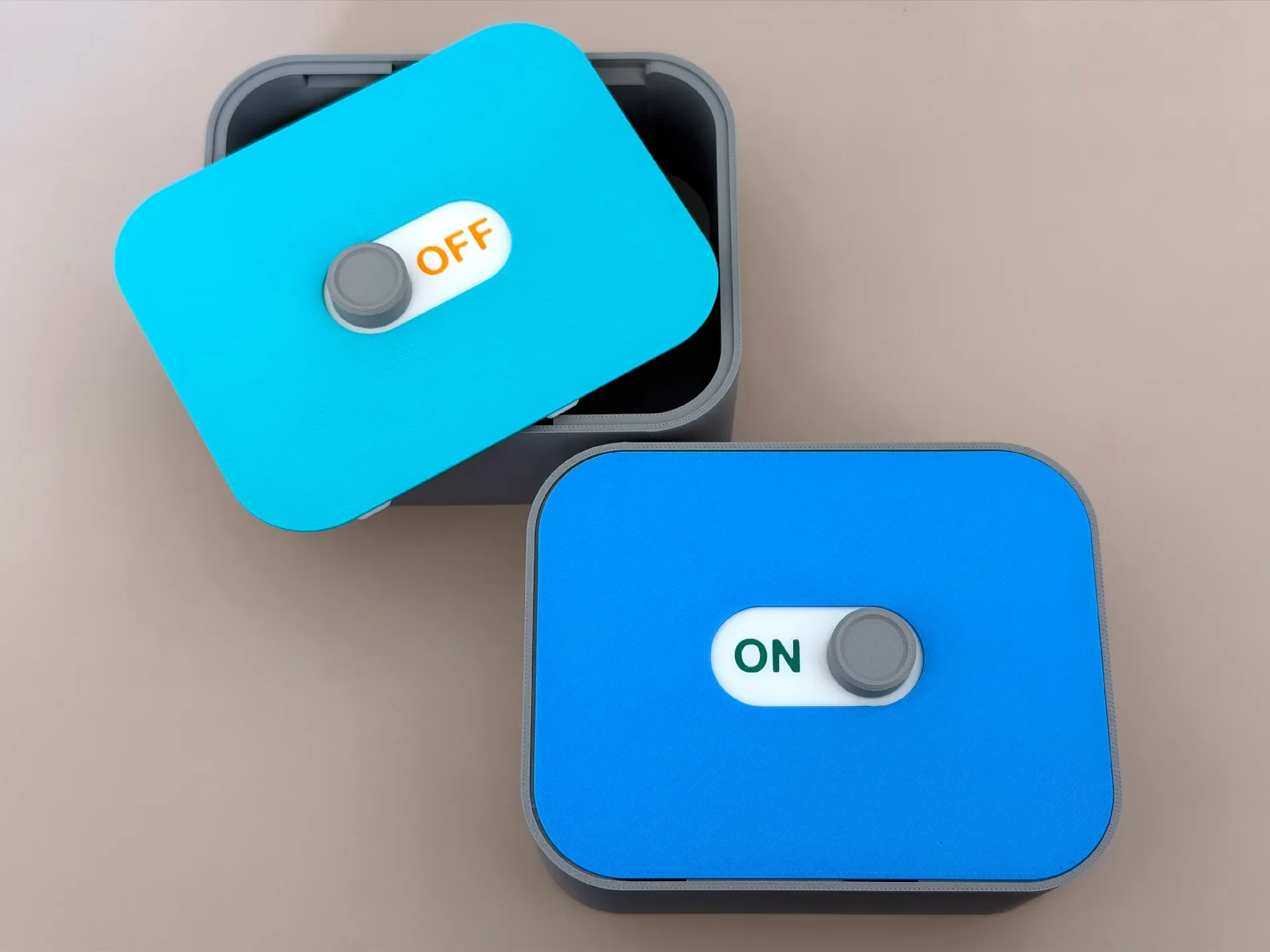

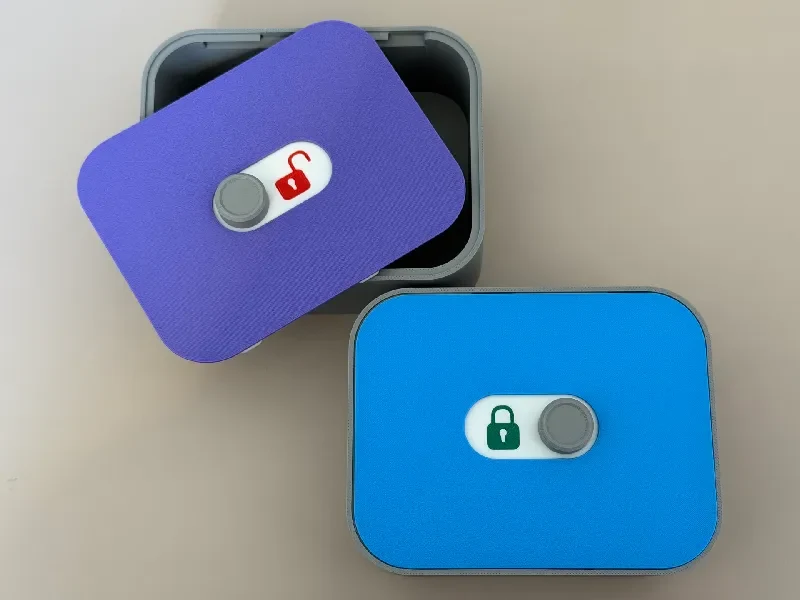

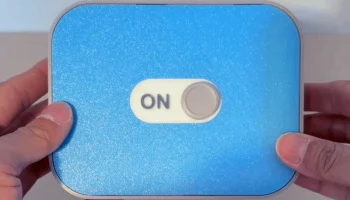

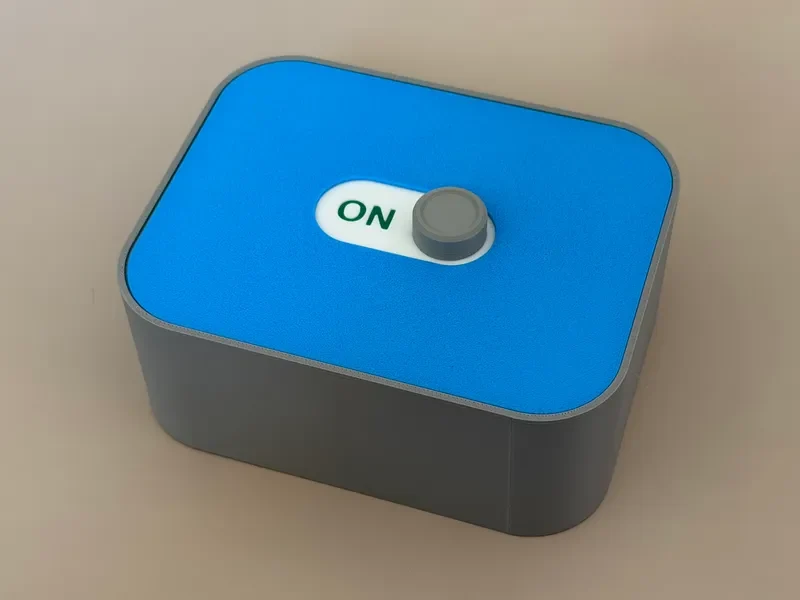

Вот коробка, которую я спроектировал со скользящим механизмом переключения. Сдвиг переключателя в одну сторону блокирует коробку и показывает ВКЛ, что означает, что замок включен. Если сдвинуть его на другую сторону, коробка разблокируется и появится надпись OFF. (Я также сделал еще один переключатель с более очевидной надписью «БЛОКИРОВКА/РАЗБЛОКИРОВКА»).

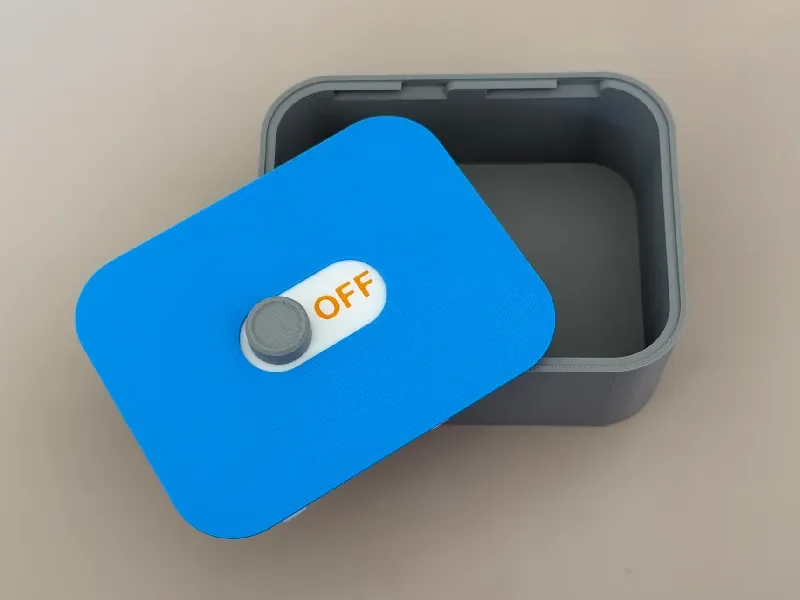

Я знаю, что дизайн немного переусложнен, но это было сделано намеренно. Я хотел, чтобы он был простым и элегантным, но при этом практичным и приятным в использовании. Одной из основных задач было сделать крышку полностью двусторонней, чтобы ее можно было ставить на коробку в любом направлении. Чтобы добиться этого, я спроектировал механизм идеально симметричным для облегчения повседневного использования.

Внимание: при печати коробки обязательно используйте подставки, желательно подставки для деревьев, чтобы их было легч�� снять. В противном случае механизм может печатать неправильно или работать неправильно.

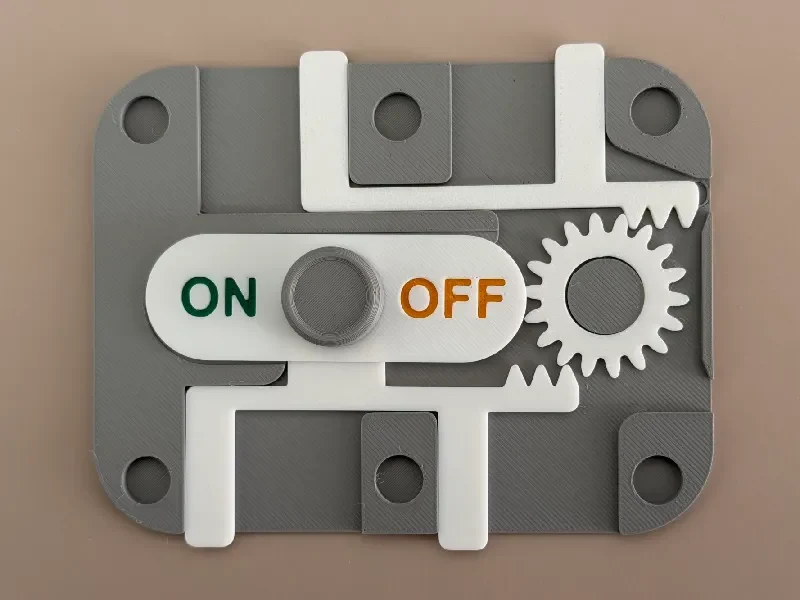

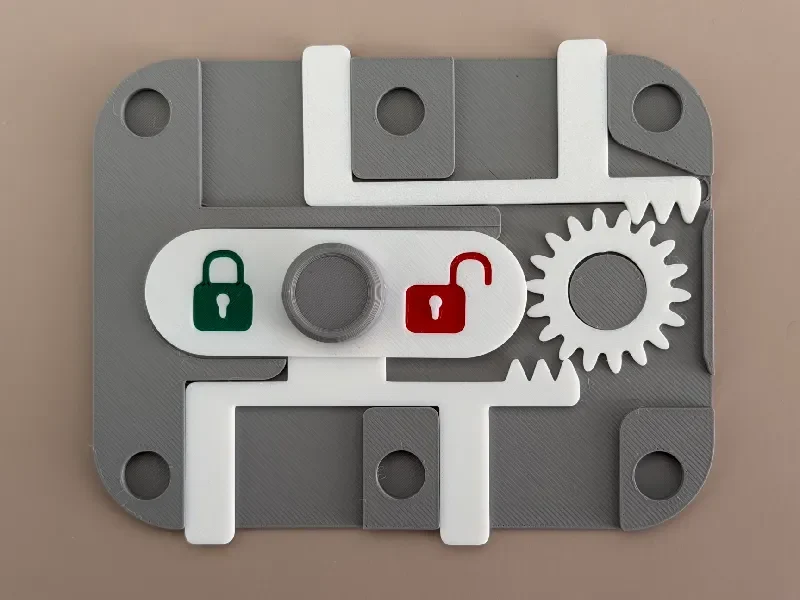

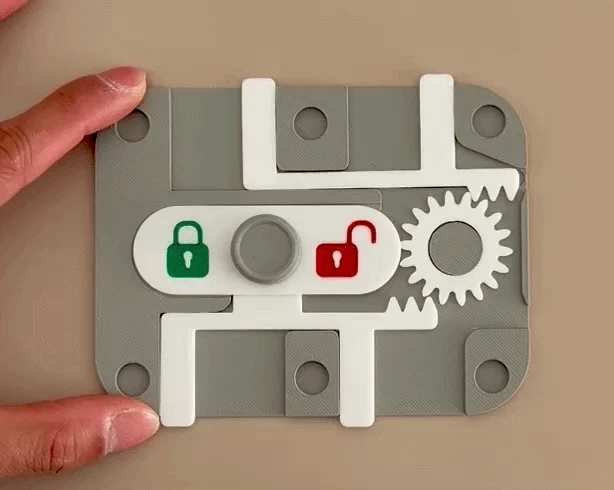

Сборка должна быть довольно простой. Просто используйте изображение, показывающее внутреннюю структуру, в качестве образца, и его будет легко собрать. Штифты в углах должны иметь свободную посадку, чтобы предотвратить коробление. Если вы хотите еще более надежную фиксацию, можно использовать небольшое количество клея.

Наслаждайтесь :)
