Bin Rack

Бин Стойка

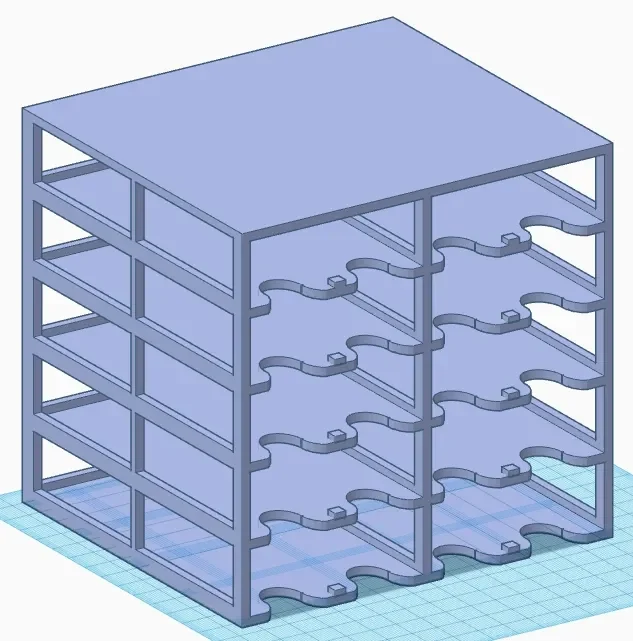

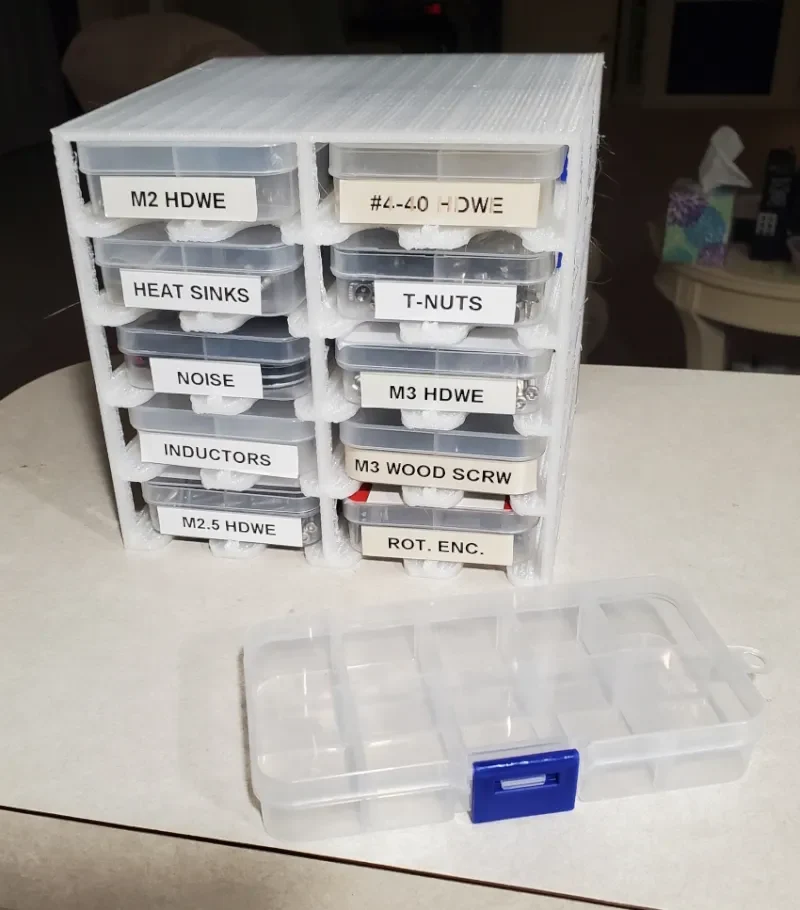

Эта модель представляет собой стойку для обычных закрытых контейнеров для деталей размером 5 x 2-1/2 дюйма (см. ссылку ниже) в массиве 5 x 2.

По бокам каждого отсека имеются направляющие для выравнивания бункеров, а в задней части каждого отсека имеется ограничитель по всей ширине. В передней части каждого отсека имеется небольшой упор и прорези для пальцев, облегчающие захват контейнеров.

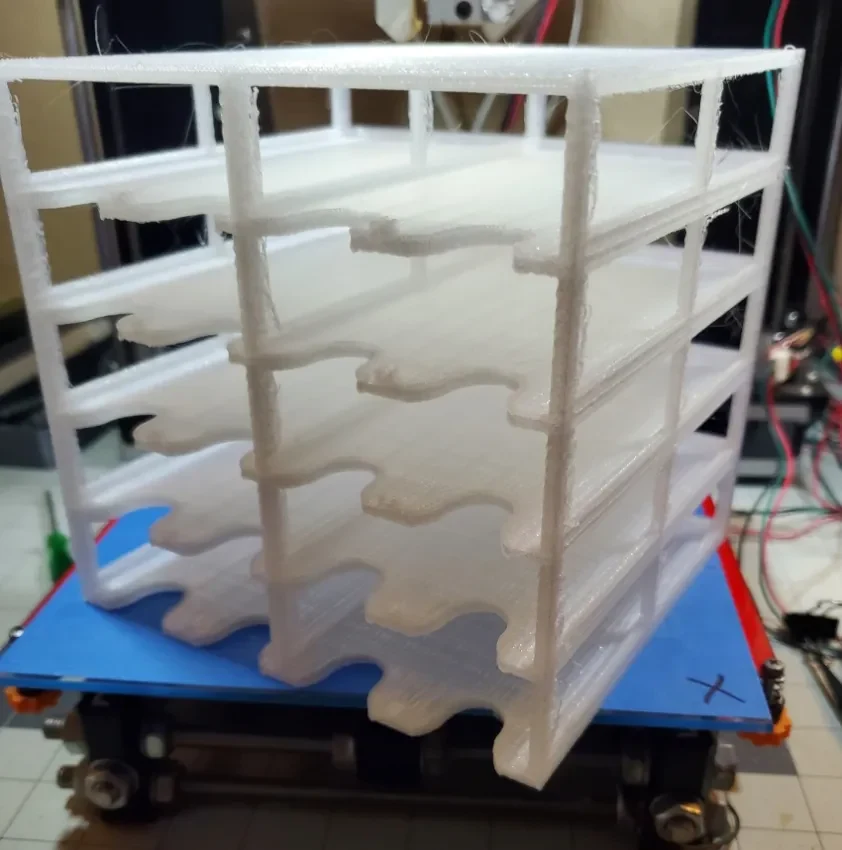

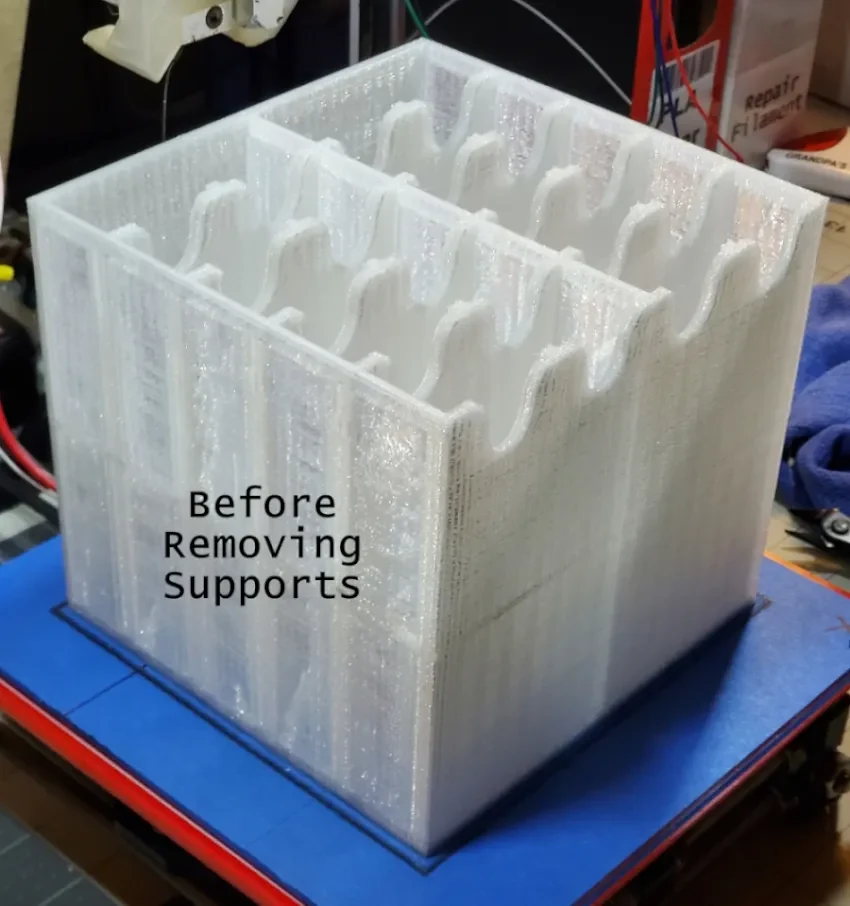

ПРИМЕЧАНИЕ. Это довольно крупный шрифт. На печать ушло более 26 часов и использовано около 110 метров нити. Я распечатал его обратной стороной к основанию и включил «Поддержка везде». В результате были созданы опоры по обеим сторонам и по центру для поддержки среднего пролета и передних стоек.

Если бы мне пришлось делать это снова, я бы сделал зазоры немного больше. Контейнеры помещаются достаточно легко, но если их сделать немного свободнее, их будет легче загружать и вынимать. Рассмотрите возможность увеличения всего этого на несколько процентов, чтобы было легче загружать и вынимать контейнеры.

Контейнеры:

https://www.amazon.com/gp/product/B07C3LP4QB/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
