GEN2 115-2W-05H Классический ящик для деталей V2...

⭐ Нравится система GEN2?
Поддержите проект, присоединившись к клубу Jerrari или купив премиальную коллекцию лицевых панелей. Это очень много значит и помогает стимулировать будущие разработки.

JERRARI3D.com

Модульная система GEN2 — это решение для хранения данных, которое можно напечатать на 3D-принтере и которое обеспечивает максимальную гибкость и возможность настройки. Идеально подходит для домашних пользователей, любит��лей и представителей малого бизнеса: вы можете распечатать именно то, что вам нужно, и настроить каждую деталь в соответствии с вашим пространством и стилем.

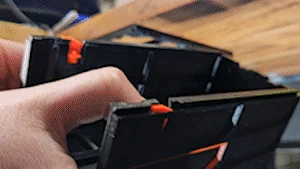

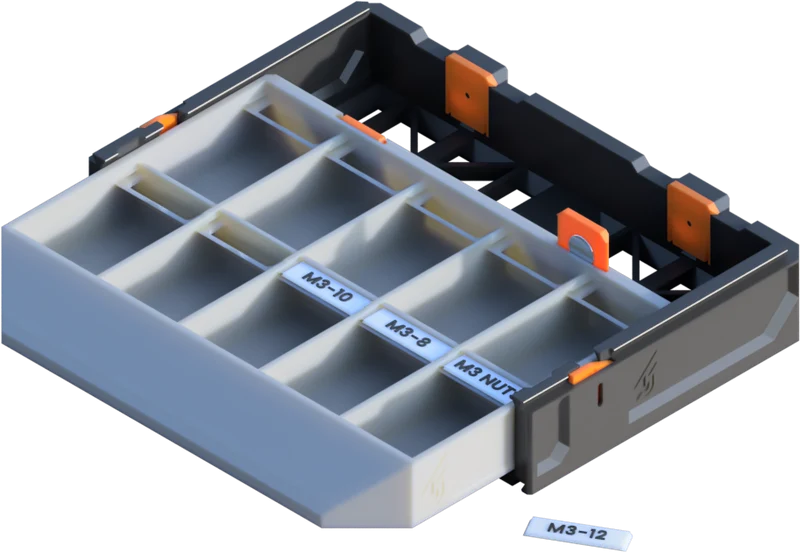

Эти новые ящики для деталей GEN2 оснащены 3D-печатью и сменными этикетками для каждой секции хранения. Моя цель состояла в том, чтобы сделать этикетку, которую было бы довольно легко установить, но при этом она бы защелкивалась на месте, и я очень доволен тем, как это получилось!

КЛАССИЧЕСКИЕ ЯЩИКИ

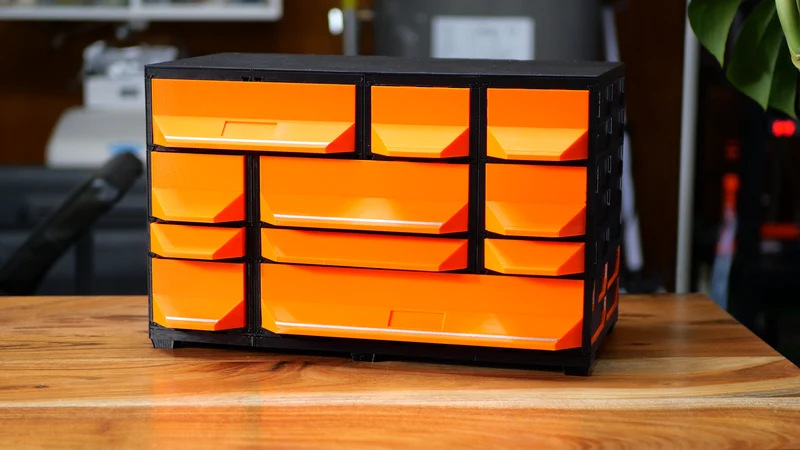

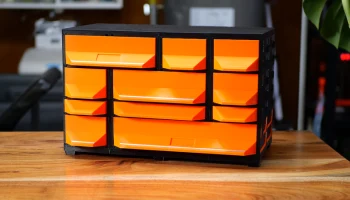

Эти цельные ящики печатаются со встроенной ручкой, сборка не требуется. Они быстрые, простые и готовы к использованию прямо с кровати. Хотя они предлагают удобство, они не позволяют добиться такой же экономии материала или индивидуальной настройки лицевой панели, как серия Decor.

115 Коллекция

Коллекция 115 построена на компактных ящиках для быстрой печати, которые удобно помещаются на небольших принтерах и при этом обеспечивают практичное повседневное хранение. Они хорошо сбалансированы для установки под столом, настольных комплектов и даже для настенного монтажа, что делает их универсальным выбором практически для любой компоновки GEN2. Все совместимые модели коллекции 115 можно найти ЗДЕСЬ.

ШАГ 1: Местоположение

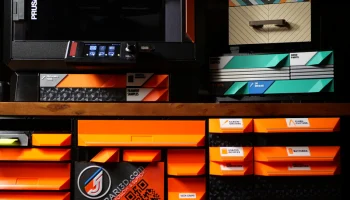

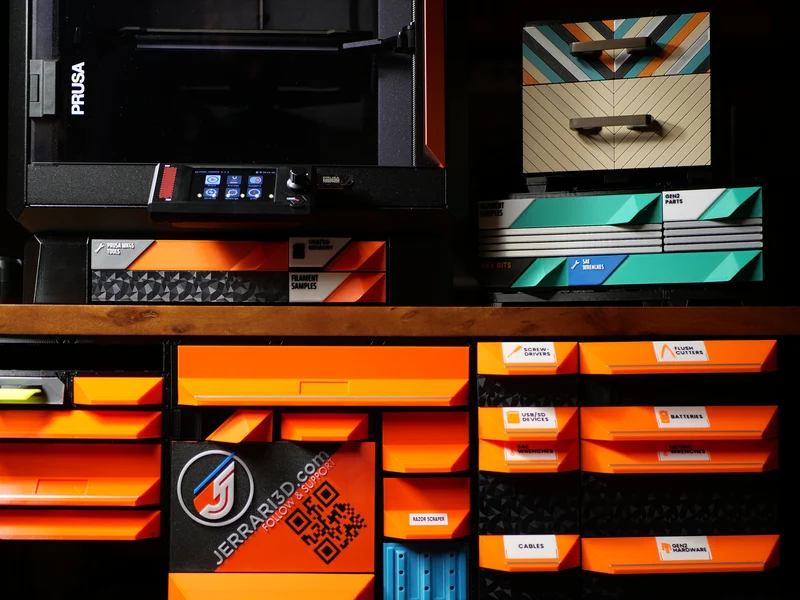

Решите, как вы хотите использовать хранилище GEN2. Имейте в виду, что ящики имеют модульную конструкцию и их можно легко переставлять между местами под столом и над столешницей. Все ящики можно установить под столом с помощью направляющих, но вы также можете разместить их на любой поверхности с помощью комплектов столешниц.

Найдите эти комплекты на сайте JERRARI3D/gen2-modular-system.

ПОД СТОЛОМ (РЕЛЬСЫ GEN2)

Прикрепите ящики GEN2 под любой поверхностью, установив НАПРАВЛЯЮЩИЕ GEN2. После того как установленные ящики смогут выдвинуться и зафиксироваться на месте, их можно будет поменять и переставить за считанные секунды.

НАБОРЫ СТОЛЕШНИЦ

В комплекты столешниц входят крышки и направляющие для ног, которые в сочетании с ящиками создают жесткую конструкцию, которую можно разместить где угодно.

Что вам понадобится

Посетите Jerrari3D.com, чтобы получить список всех совместимых ящиков.

Понимание названий деталей
Ящики GEN2 имеют названия по длине, ширине и высоте, как в этом примере.

ОБОРУДОВАНИЕ

Включает партнерские ссылки для поддержки моих проектов.
— Нить
— PLA (легко печатать, отлично подходит для большинства деталей)
— PETG (более прочный и жесткий, но может больше деформировать)
— Отвертка
— Магниты (дополнительно): 10x2 мм или 6x2 мм.
— Гайки и винты M3: нержавеющая сталь или сталь.

ОБОРУДОВАНИЕ ПОД СТОЛОМ (РЕЛЬСЫ GEN2)
— Шурупы с потайной головкой: (SAE: №6 или №8 до 1/2 дюйма или длиннее) или (Метрические: 3,5x16 мм или длиннее).
— Сверло меньшего диаметра, чем шурупы (моя рекомендация).
— Ручка, маркер или шило (для установки под столами).

ИНСТРУКЦИЯ

Посетите Jerrari3d.com для получения пошаговых инструкций.

ОБНОВЛЕНИЕ:

— НОВЫЙ магнитный зажим — заменяет магнитные гнезда более надежной и универсальной конструкцией.

Совет:

Печать больших моделей вблизи края рабочей пластины принтера иногда может привести к скручиванию краев и деформации направляющей. Вот несколько способов борьбы с этим:

— Очистите весь рабочий лист с помощью моющего средства или 99% изоспирта. Дополнительную адгезию можно добиться с помощью клеевых стержней или усилителей адгезии, таких как Nano Adhesive.
— Печатайте в закрытом корпусе, чтобы избежать сквозняков и низких температур. Перед печатью предварительно прогрейте корпус в течение нескольких минут.
— После завершения печати подождите, пока рабочая пластина опустится до комнатной температуры, прежде чем снимать модель.
— Вы всегда можете печатать материалами, которые легче печатаются и меньше деформируются во время печати, например PLA.

Обратите внимание: некоммерческая лицензия относится конкретно к продаже распечаток. Вы можете использовать мои проекты в коммерческих целях — я призываю вас использовать их там, где вы считаете нужным!
