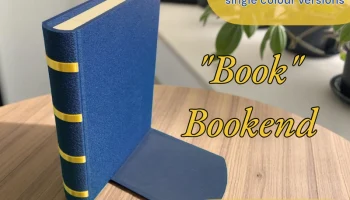

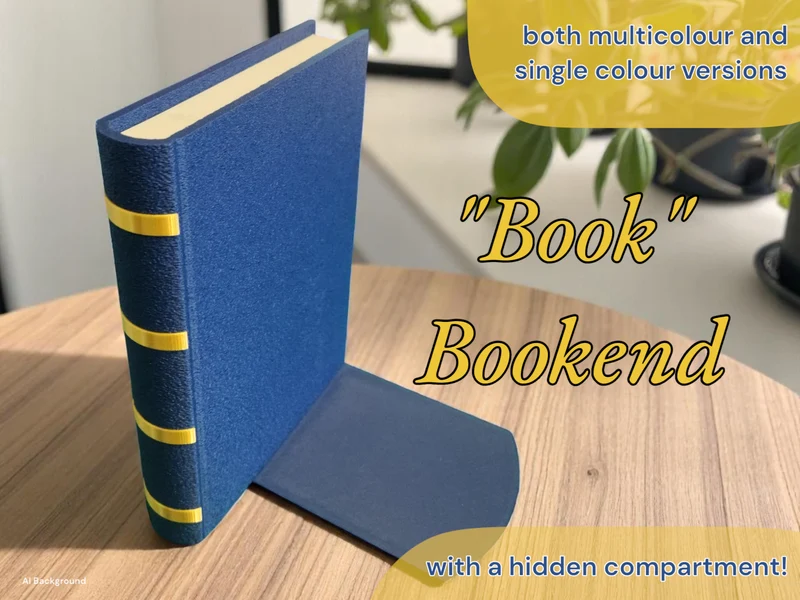

"Книжный" форзац

Все проектируют и печатают подставки для книг, и вот мой взгляд на один из них. Я не знал, что мы все такие заядлые читатели...

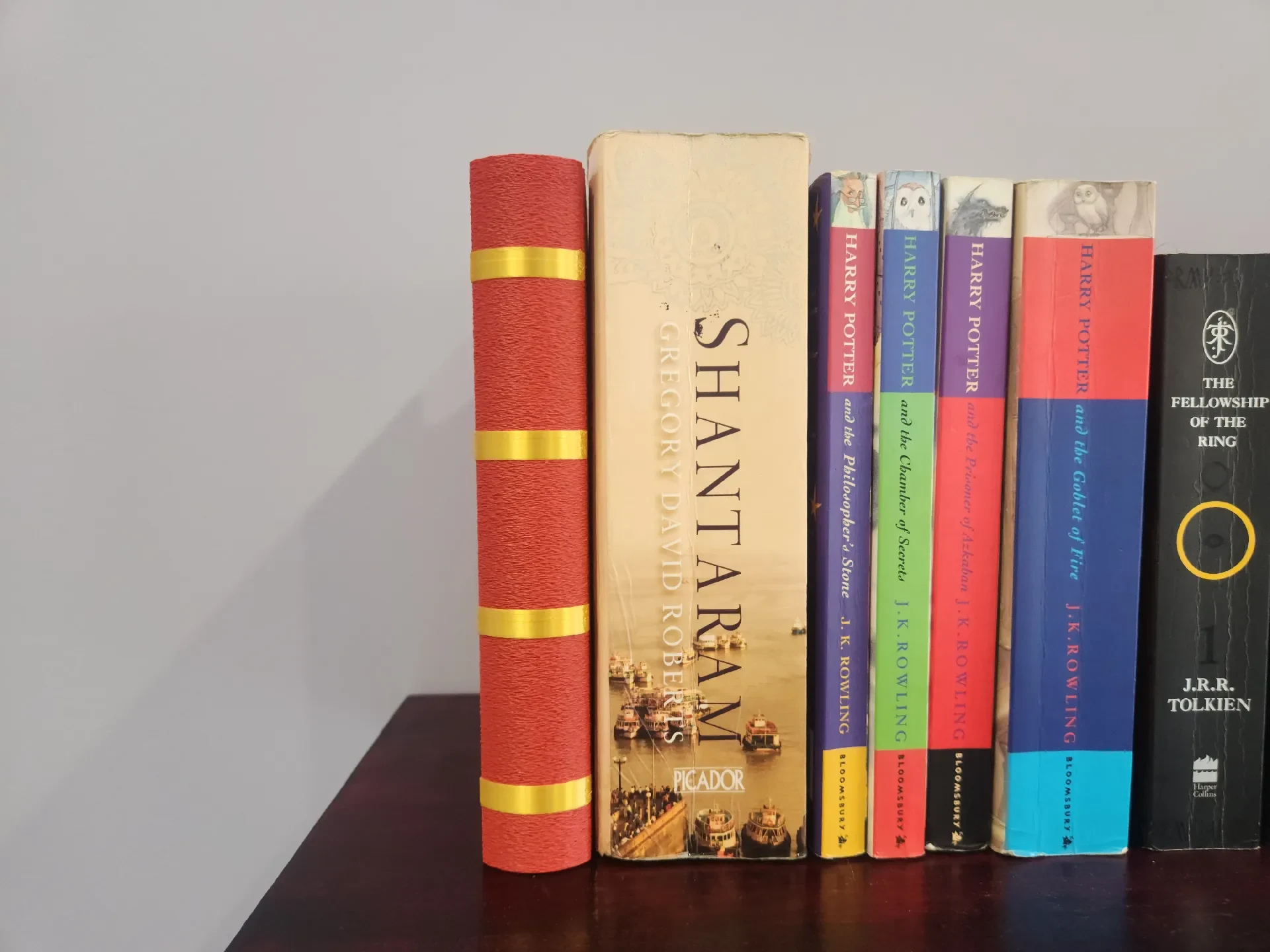

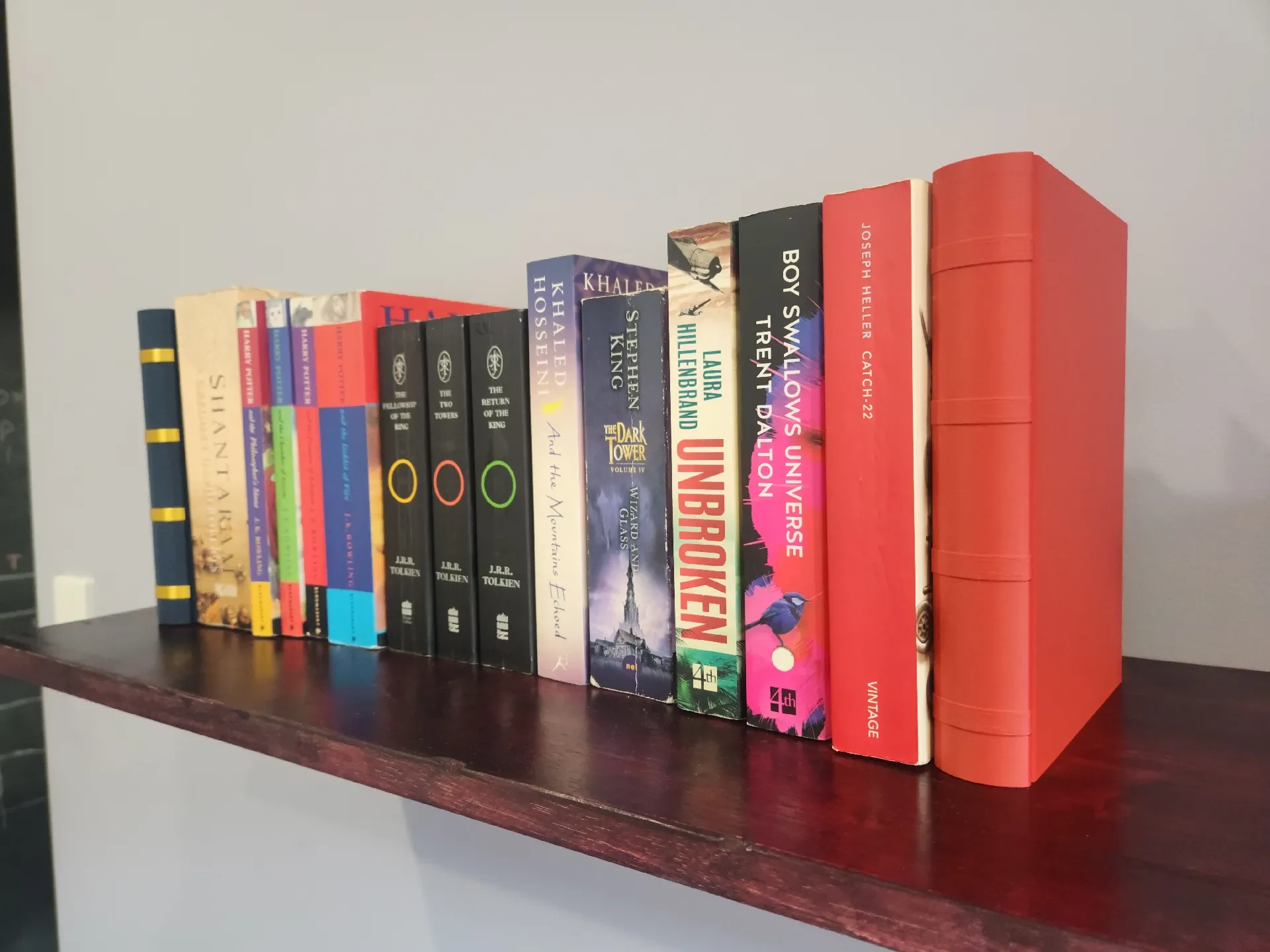

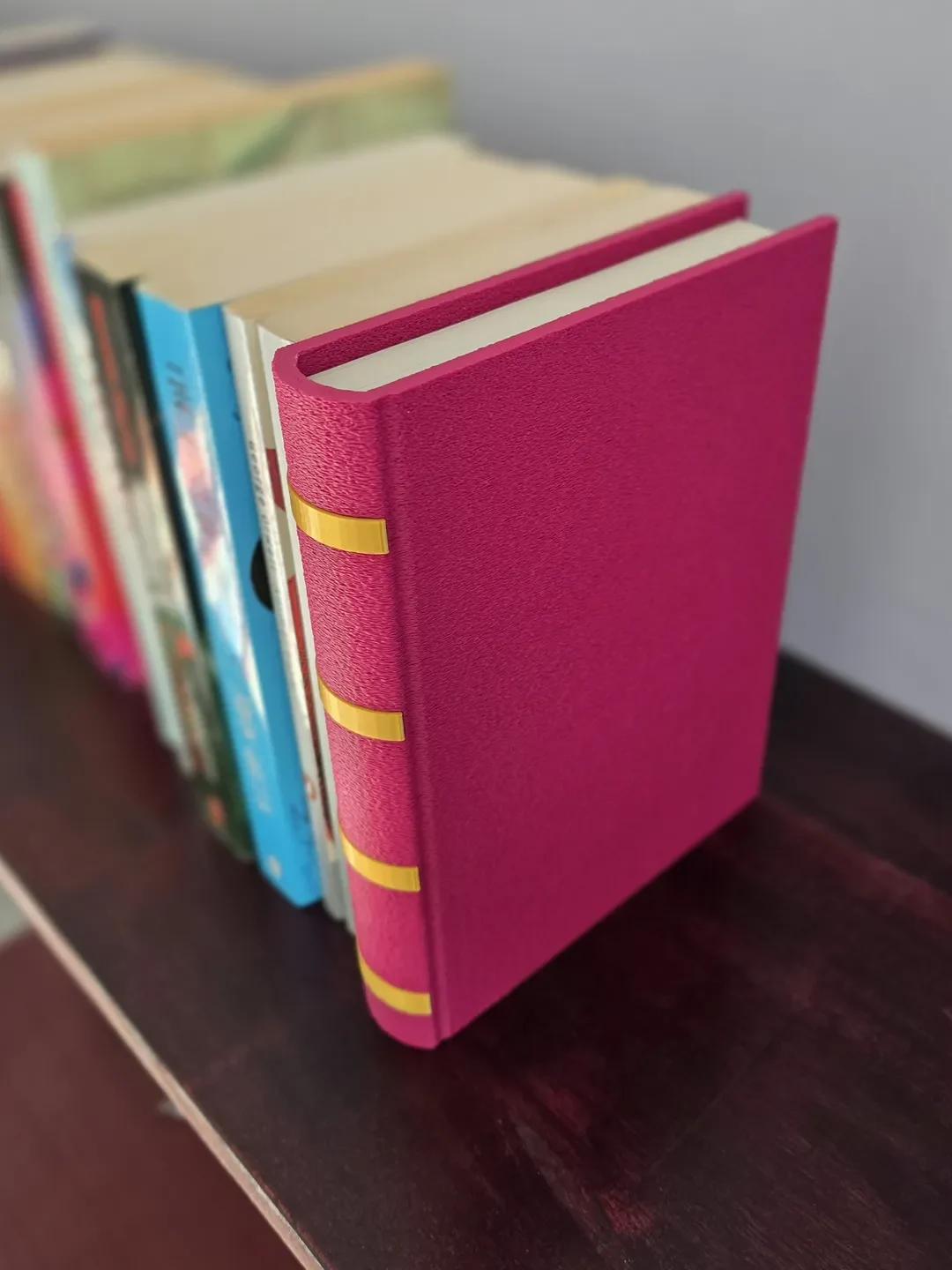

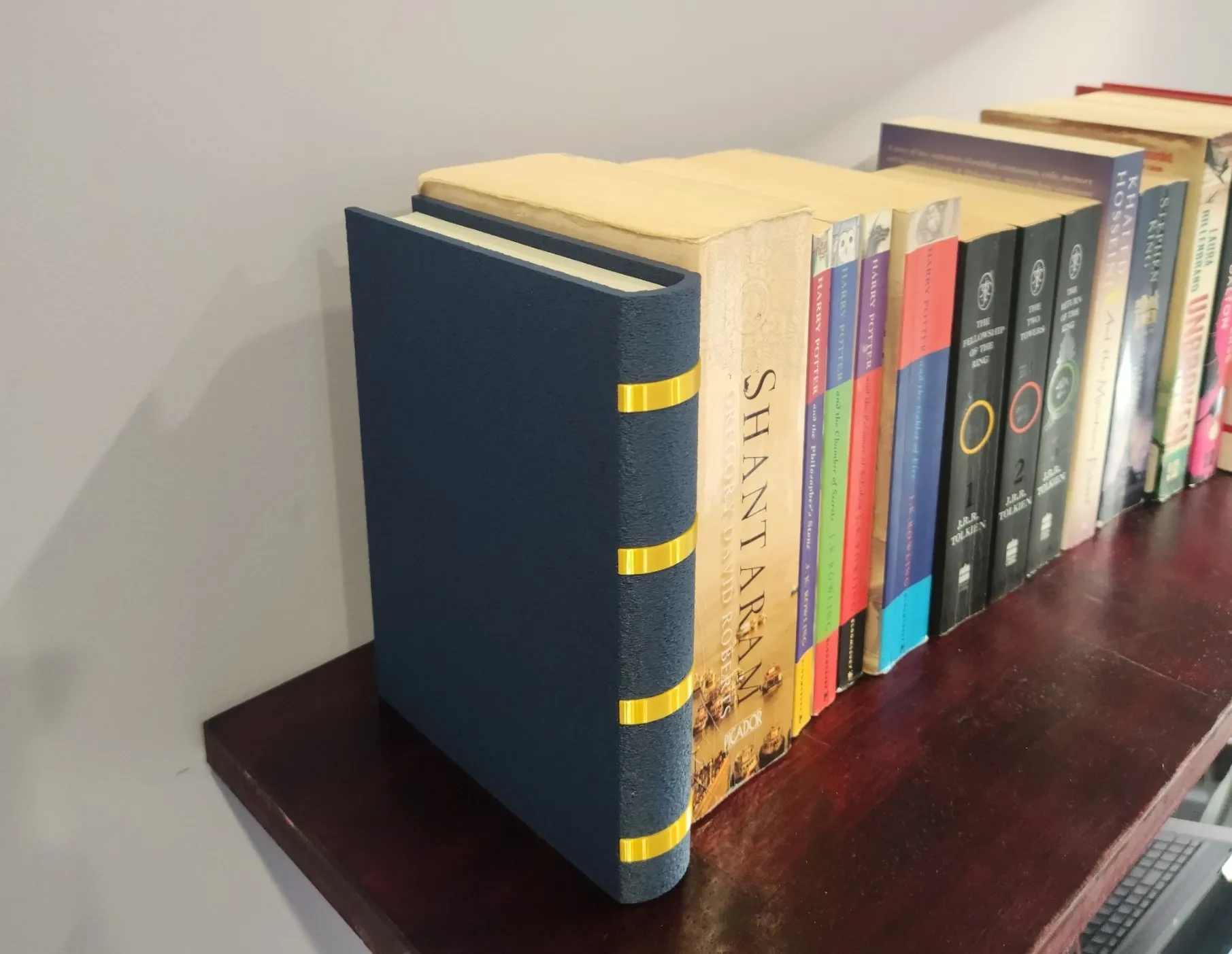

Подставка подставки предназначена для того, чтобы проходить под ближайшими книгами, чтобы она оставалась на месте, а подставка для книг выглядела так, как будто это просто еще одна книга в конце ряда.

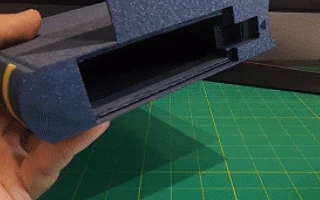

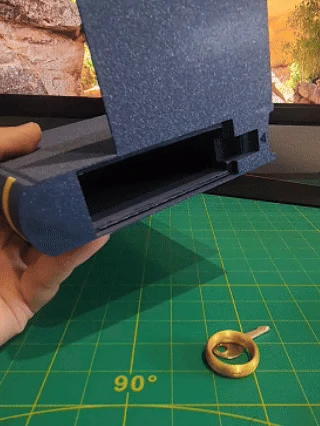

Я выделил отделение внизу книги, куда планировал положить гири, чтобы она была более прочной. Но гири не нужны, поскольку, как только вы положите на подставку достаточно тяжелую книгу, форзац никуда не денется. Но я подумал, что это отделение — аккуратное место, где можно хранить (или прятать) небольшие ценные вещи, поэтому я оставил его как часть дизайна.

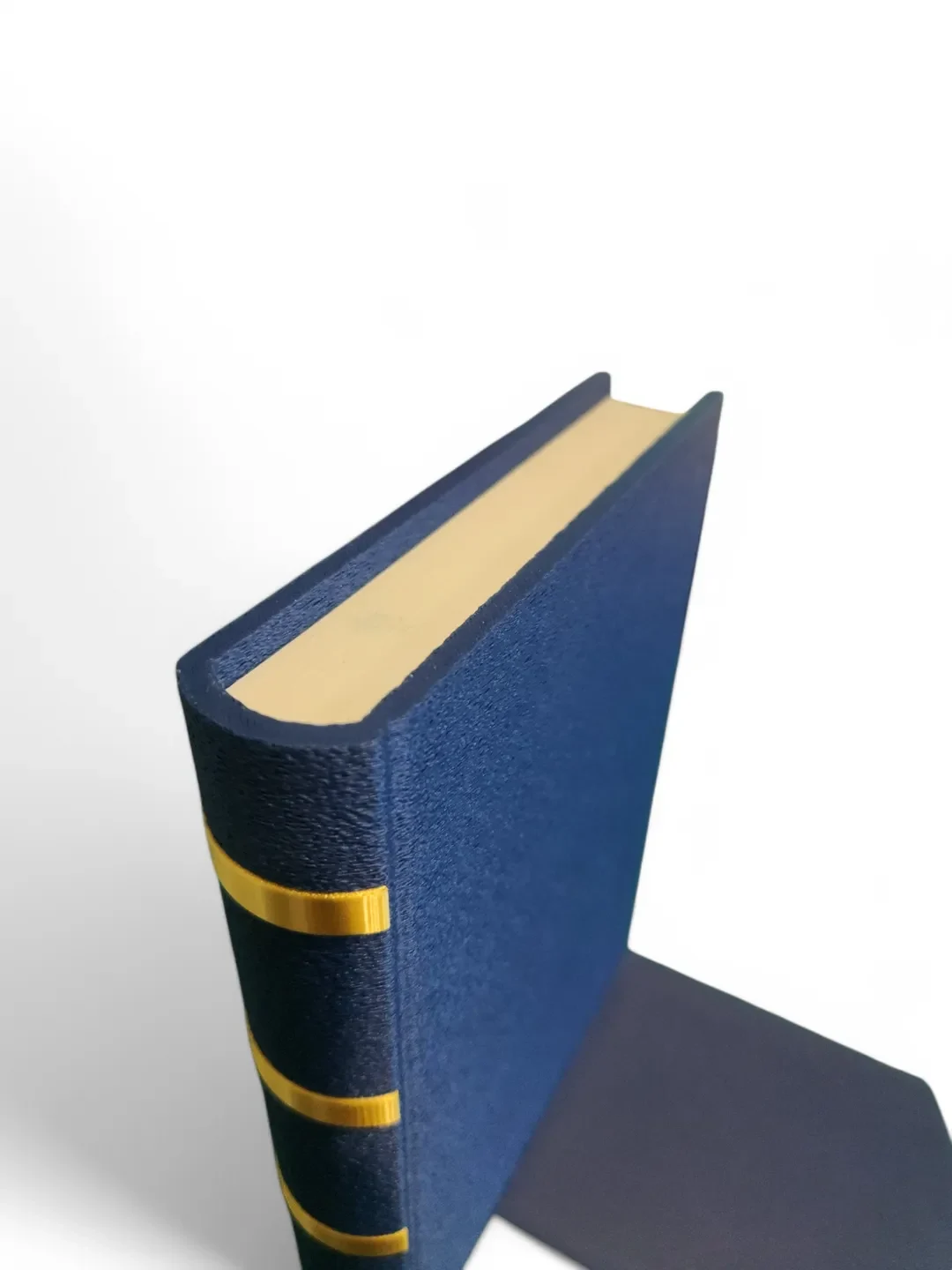

Я напечатал модель с ворсистыми внешними стенками книжной части, чтобы придать ей вид старого кожаного журнала.

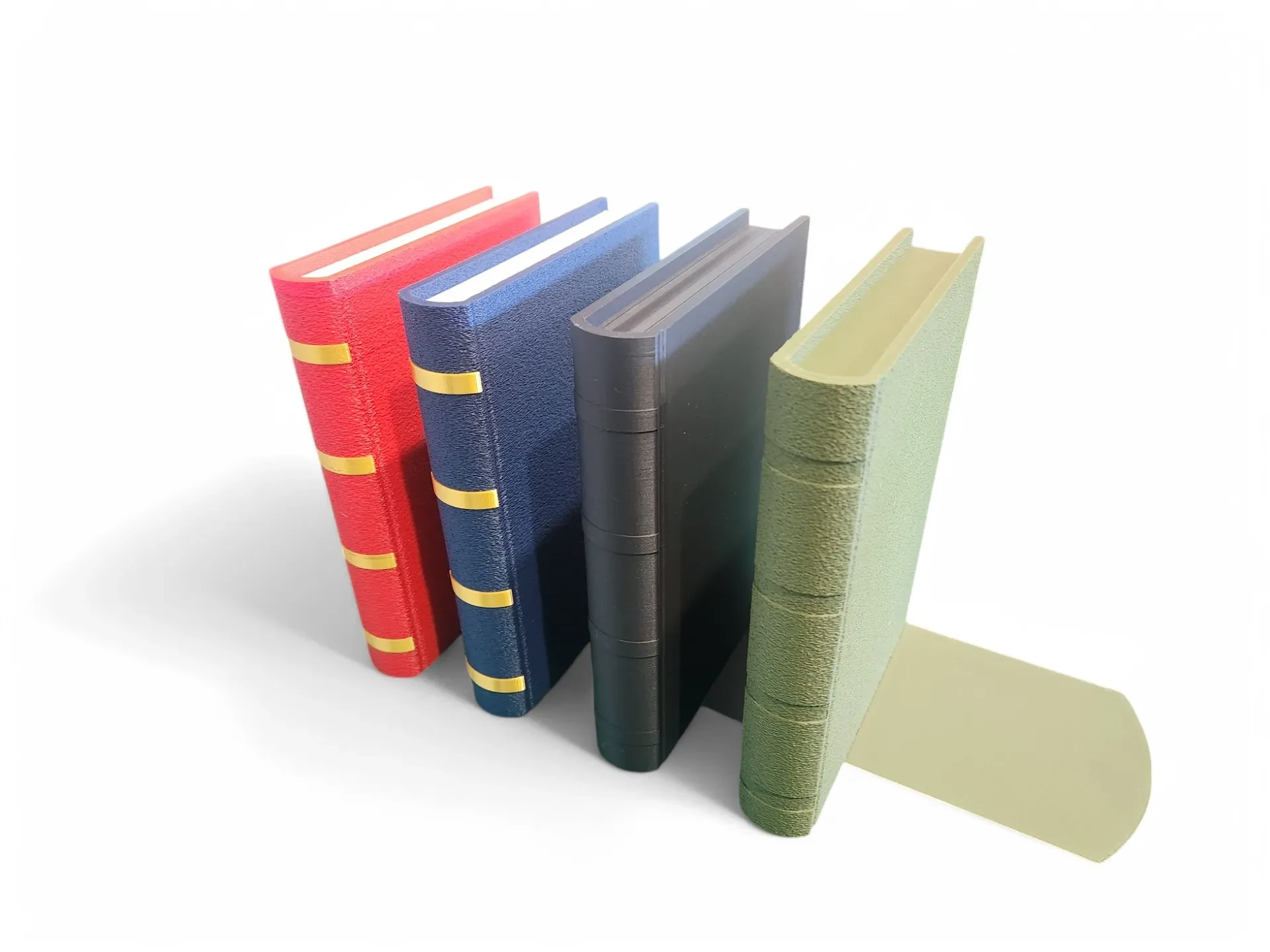

Версии

Распечата��ь это можно тремя способами. Для левой и правой сторон каждого направления имеется файл 3MF (файлы 3MF предназначены для Bambu Studio, но вы все равно можете использовать их для разделения и размещения всех объектов и частей на месте, если используете другой слайсер).

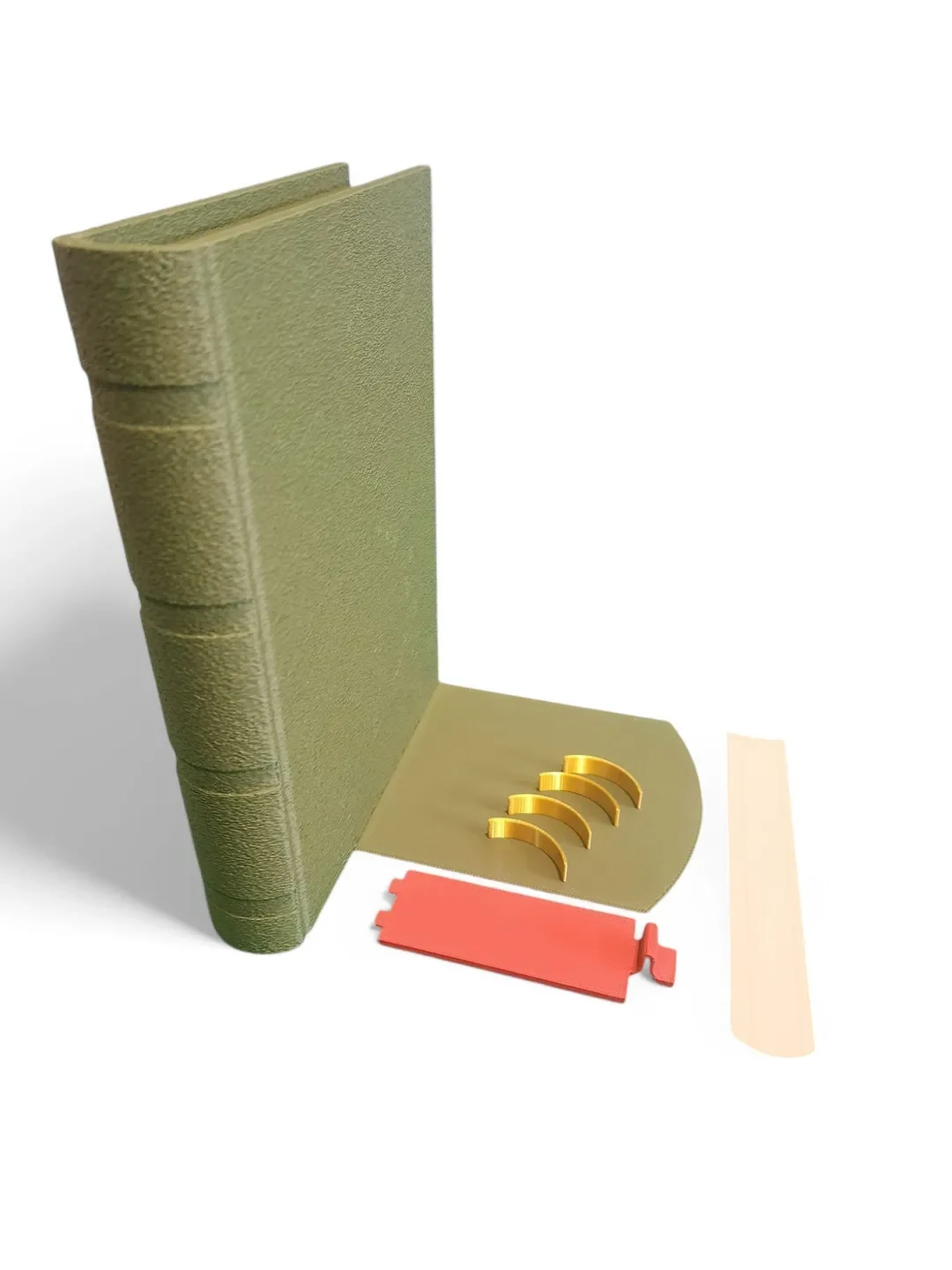

Версия с разделением на части

Подставка для книг разделена на части и разделена на несколько пластин по цвету. После этого вам нужно будет приклеить линии корешка и страницы. Его можно распечатать на 3D-принтере, который не поддерживает многоцветную печать (например, AMS или MMU), но в конечной модели все равно получит разные цвета. Именно так я лично буду печатать это, если сделаю это снова в будущем, поскольку он печатается намного быстрее, чем многоцветная версия, и выглядит так же хорошо (если не лучше). Соединение деталей занимает всего 5 минут, при этом нить не тратится зря, обеспечивая все изменения цвета, необходимые для некоторых многоцветных принтеров.

Многоцветная версия

Одна пластина, клей не требуется. Если у вас есть принтер с возможностью многоцветной печати.

Одноцветная версия

Самый быстрый способ распечатать это. Все должно быть одного цвета. Одна пластина, и вы можете отказаться от использования нечеткой кожи, чтобы немного сократить время печати.

Настройки печати

Вот настройки печати, которые я использовал и рекомендую:

Слои 0,2 мм, 2 стенки, заполнение 15 %.
Генератор стен Арахны для отображения действительно тонких деталей модели в верхней части страниц.

Объект книги:

Направление моста на 180 ��радусов. (Или в любом направлении моста мосты начинаются и заканчиваются на модели, а не на опорном интерфейсе отсека).
Адаптивный рисунок заполнения Cubic Sparse позволяет печатать немного быстрее без ущерба для прочности.
Окрашенная вручную сетка/нормальные опоры с расстоянием по оси Top Z 0,25 мм, расстоянием между опорой и объектом xy 1 мм. Опоры окрашены на крыше нижнего отсека и торцевых выступах нижней крышки.
Нечеткая кожа включается в контурном режиме с расстоянием между точками 0,8 мм и толщиной кожи 0,3 мм.

Объект страниц:

Направление заполнения и перемычки под углом 90 градусов, а также прямолинейное выравнивание по рисунку верхней поверхности для получения эффекта страниц.
Печатается слоями толщиной 0,08 мм, если печатается как отдельный объект.

Объекты линий п��звоночника (при печати как отдельные объекты):

Внешние поля включены, так как они маленькие и тонкие.

Поскольку используется нечеткая кожа, а профиль модели, поднимающейся вверх, в основном один и тот же, было бы неплохо попробовать печатать с соплом большего размера (0,6 или 0,8) и большей высотой слоя, поскольку слои не должны быть хорошо видны даже при более толстых слоях.

Сборка деталей STL и STP — это то, что следует использовать для версии «разделенной на части». В этих файлах детали немного меньшего размера, поэтому они легко помещаются в подставку для книг.

Другие детали:

Размеры: 148 х 149 х 200 мм.
Рекомендуемый материал: матовый PLA.
Дизайнер: Харис Амин, Dezain 3D
Требуется поддержка?: Да. Для крыши отсека и выступов нижней крышки. Но не для слотов, в которых располагаются вкладки. Используйте ручные опоры или заблокируйте опоры в пазах.

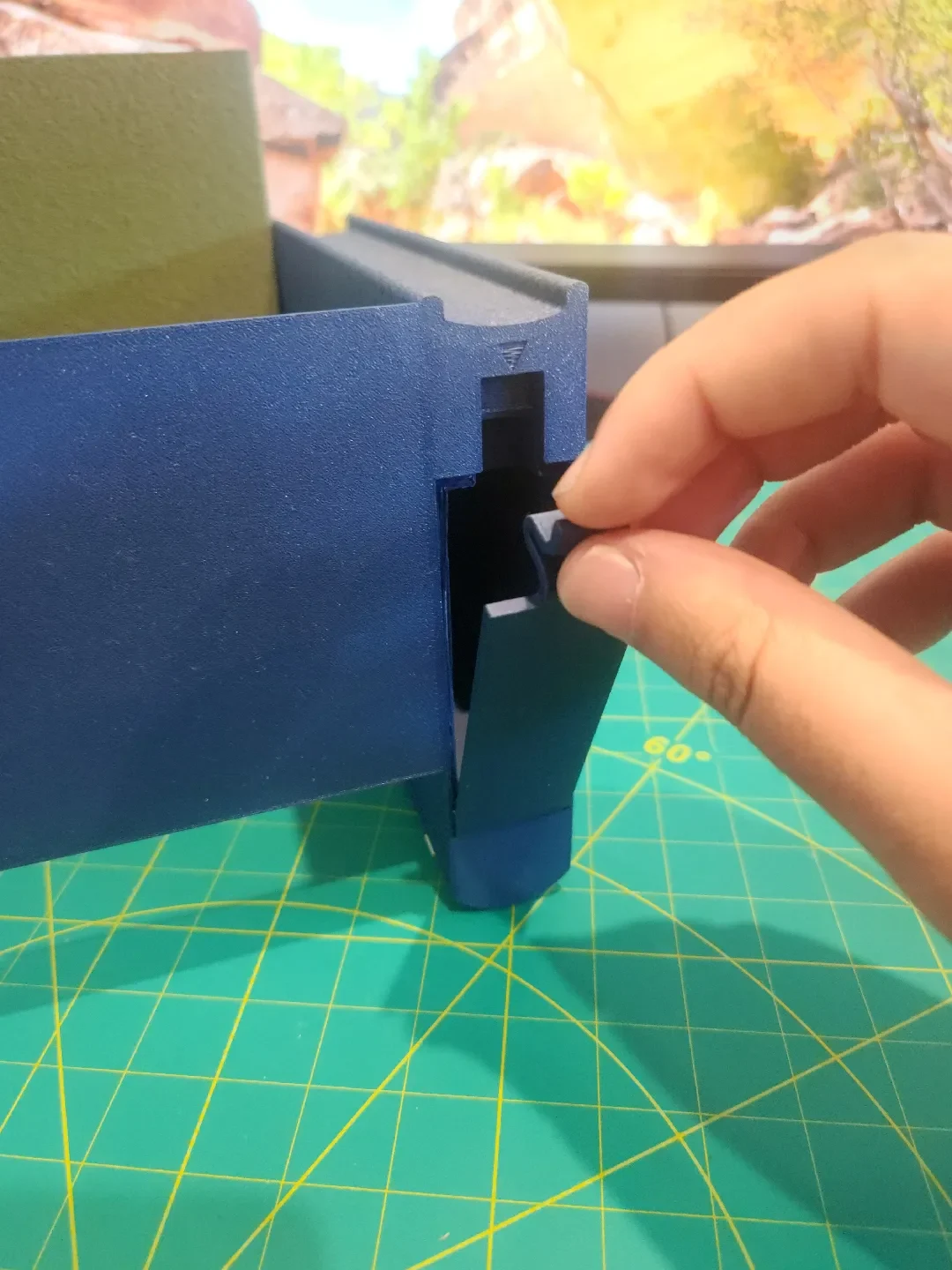

Из-за отсека требуются подставки, но они очень легко снимаются. Если вы возьмете плоскогубцы, вкопаете их в опоры внизу и потянете, опоры должны оторваться целиком:
