Направляющая для нижнего ящика Gastronorm (GN) - размер 1...

Я давно мечтал создать систему выдвижных ящиков, в которой будут использоваться контейнеры Gastronorm (GN) — стандартизированные кастрюли из нержавеющей стали, используемые на коммерческих кухнях. Это высококачественные контейнеры точного размера, изготовленные в соответствии со стандартом EN 631, и я всегда думал, что из них получатся идеальные модульные ящики.

Для этого проекта я основывал свои модели на превосходных конструкциях контейнеров Gastronorm от Harley Widdowson (огромное спасибо!), доступных здесь:
Все гастроемкости в GrabCAD
Профиль Харли Виддоусона

Поскольку у меня дома уже был набор контейнеров GN 1/3 (глубиной 200 мм), я решил спроектировать вокруг них модульную систему стеллажей и ящиков.

Сначала я пробовал алюминиевые направляющие, но они оказались слишком шумными и не вызывали приятных ощущений, поэтому я перешел на направляющие из PETG, которые прекрасно работают.

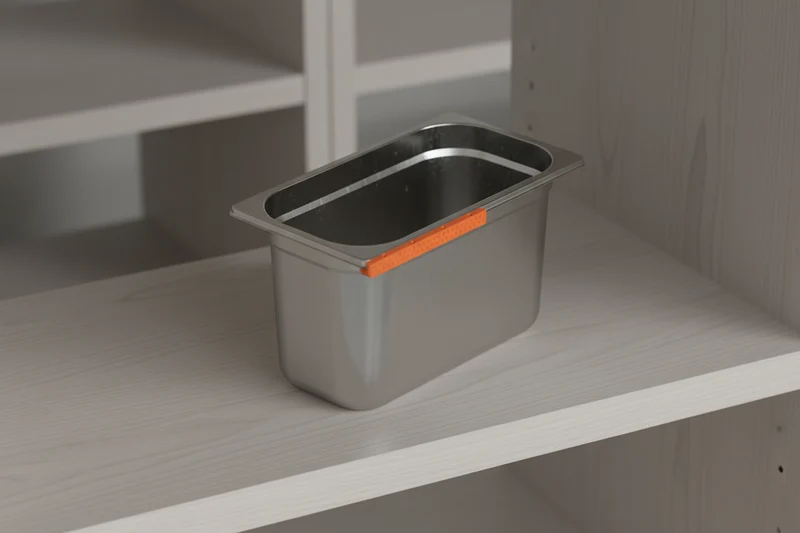

Рельсы в первую очередь предназначены для размера 1/3, но они подходят и для других размеров GN. Длина каждой направляющей составляет 162,5 мм, что позволяет двум идеально разместиться по всей длине контейнера GN 1/3 длиной 325 мм.

Их можно установить рядом друг с другом для плавного выравнивания, а каждая направляющая имеет на одном конце крошечный встроенный стопор, предотвращающий полное выдвижение ящика. Это означает, что ва�� нужно будет тщательно сориентировать их во время установки, если вы хотите, чтобы ящик «автоматически останавливался» в открытом положении.

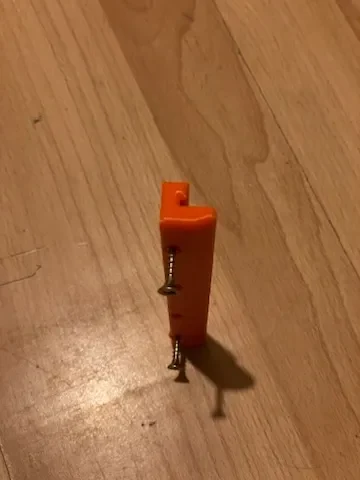

Для каждого ящика вам понадобятся четыре направляющие (по две с каждой стороны) и, при необходимости, еще одна, если вам нужен ограничитель обратного хода. Монтажные отверстия рассчитаны на шурупы диаметром 3 мм — четыре на каждую секцию направляющей, вероятно, излишни, но полезны, если вы планируете хранить более тяжелые предметы.

Я распечатываю свой с 3 стенками и 25% заполнением Gyroid, и пока они без проблем выдерживают несколько килограммов.
