LiPo адаптер для измерения внутреннего сопротивления (YR-...

Я хотел использовать инструмент для измерения внутреннего сопротивления YR-1030 с моими LiPo-батареями. Для этого вам необходимо получить доступ к ячейкам напрямую, что невозможно с помощью небольшого разъема-балансира.

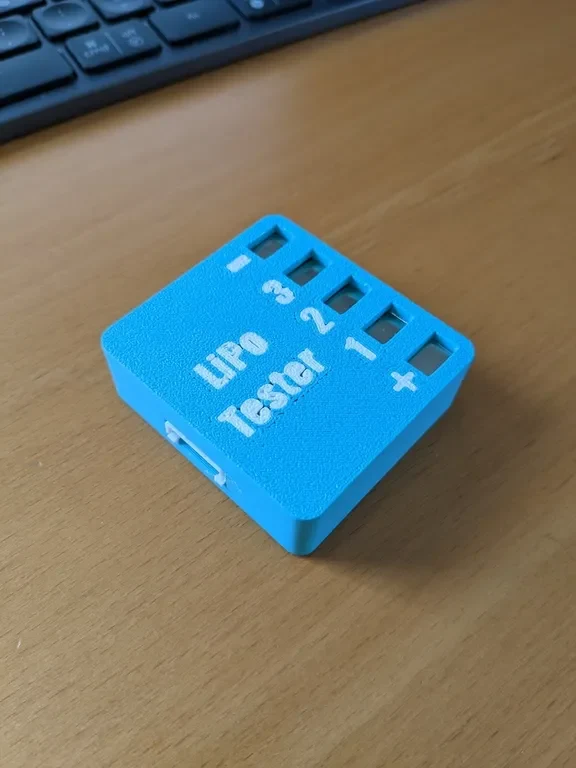

Поэтому я разработал этот адаптер. Затем вы можете легко получить доступ ко всем ячейкам, используя никелевые поездки.

Что вам понадобится:

Никелевые полоски 8 мм (те же, ��то используются для точечной пайки литий-ионных аккумуляторов)
женский балансировочный кабель
Отрезаем от никелевой полоски 5 кусков длиной 5 мм.
Отрежьте кабели от балансира до нужной длины.

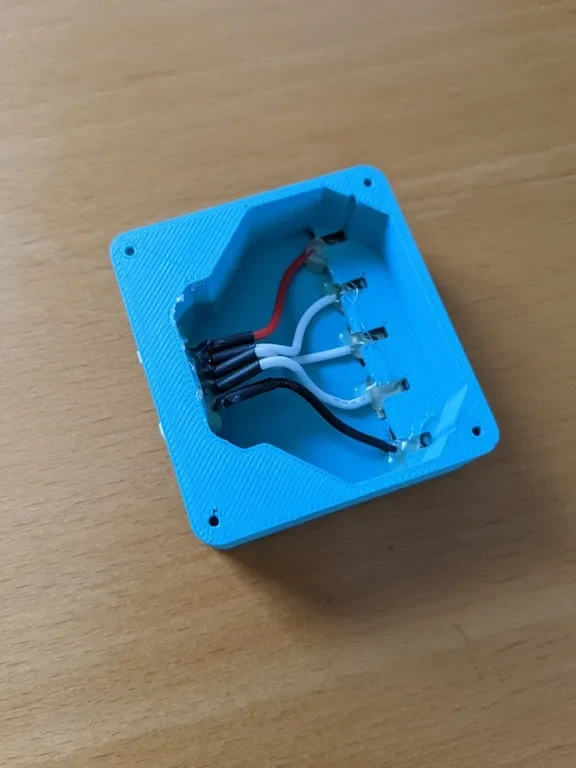

Припаяйте кабели к никелевым полоскам.
Вставьте никелевые полоски в печатную часть.
Закрепите их каплей горячего клея.

Советы по печати:

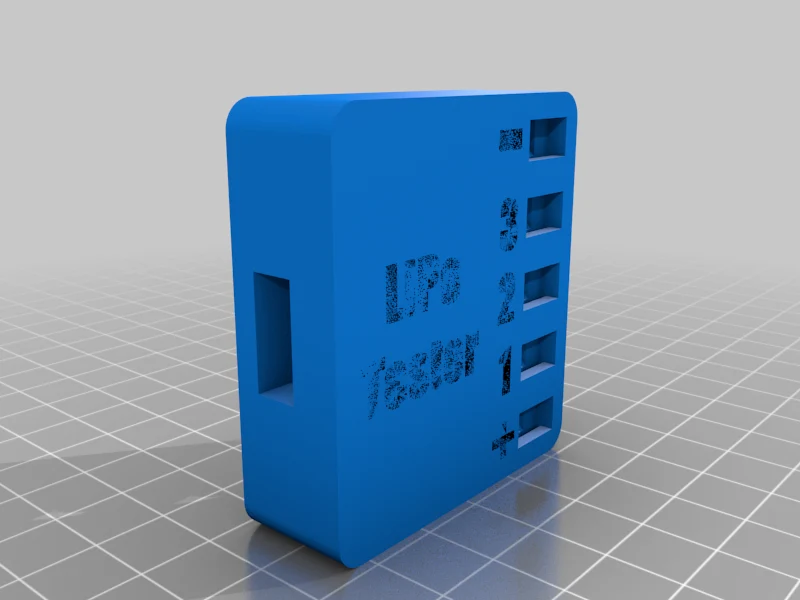

При печати варианта с буквами для многокрасочной печати (на одном экструдере) печатайте его этикетками вниз для минимизации отходов. Удаление опор может быть немного утомительным.

При печати версии без букв распечатывайте ее с правой стороны (если смотреть сверху), таким образом удалить опоры будет очень легко.

Наслаждаться!
