Мозаика "Птицы и рыбы" Эшера

Эшер «Птицы и рыбы».

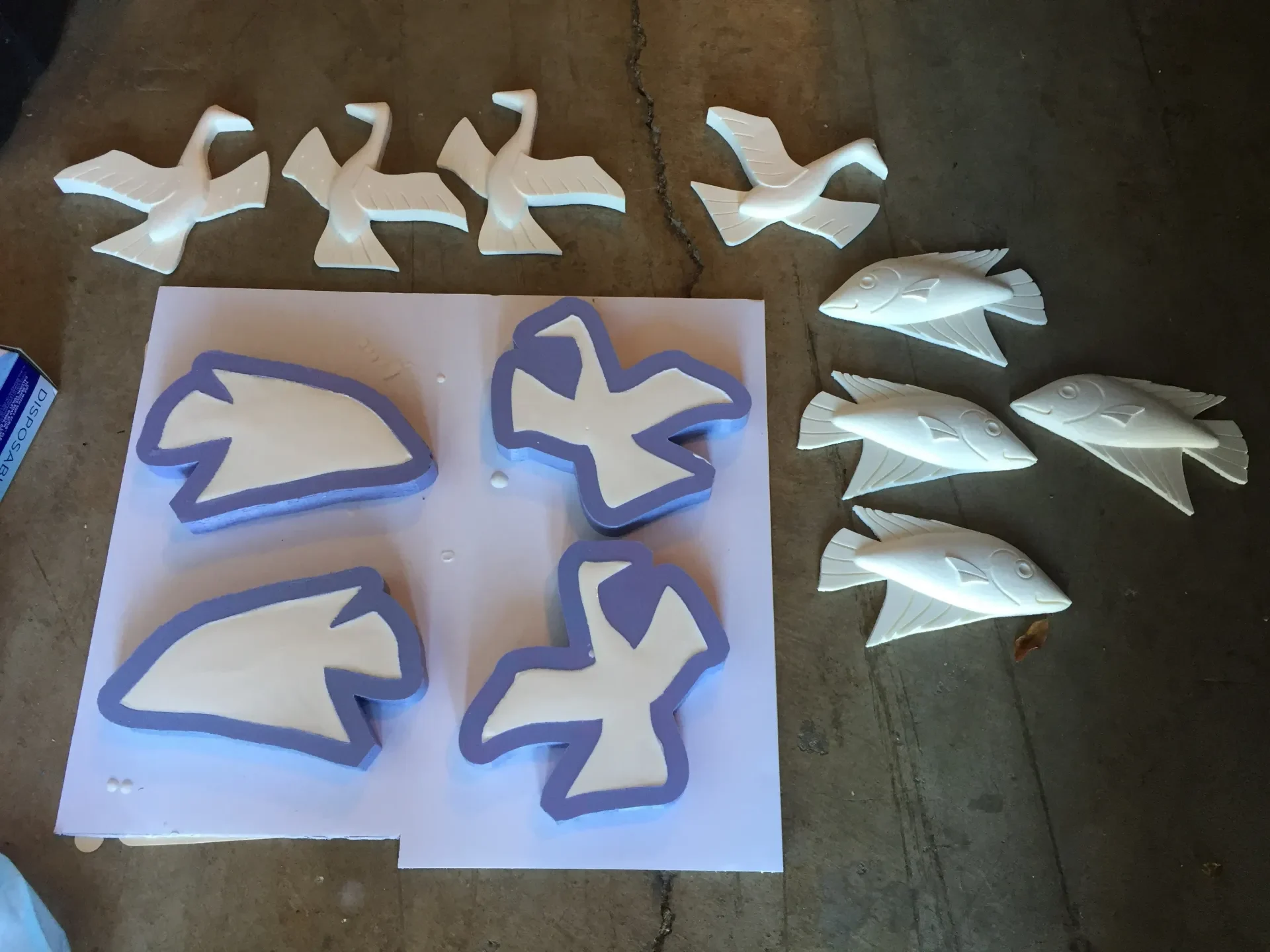

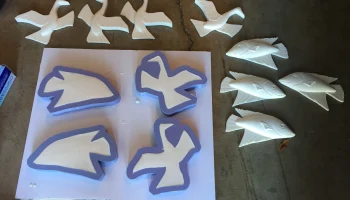

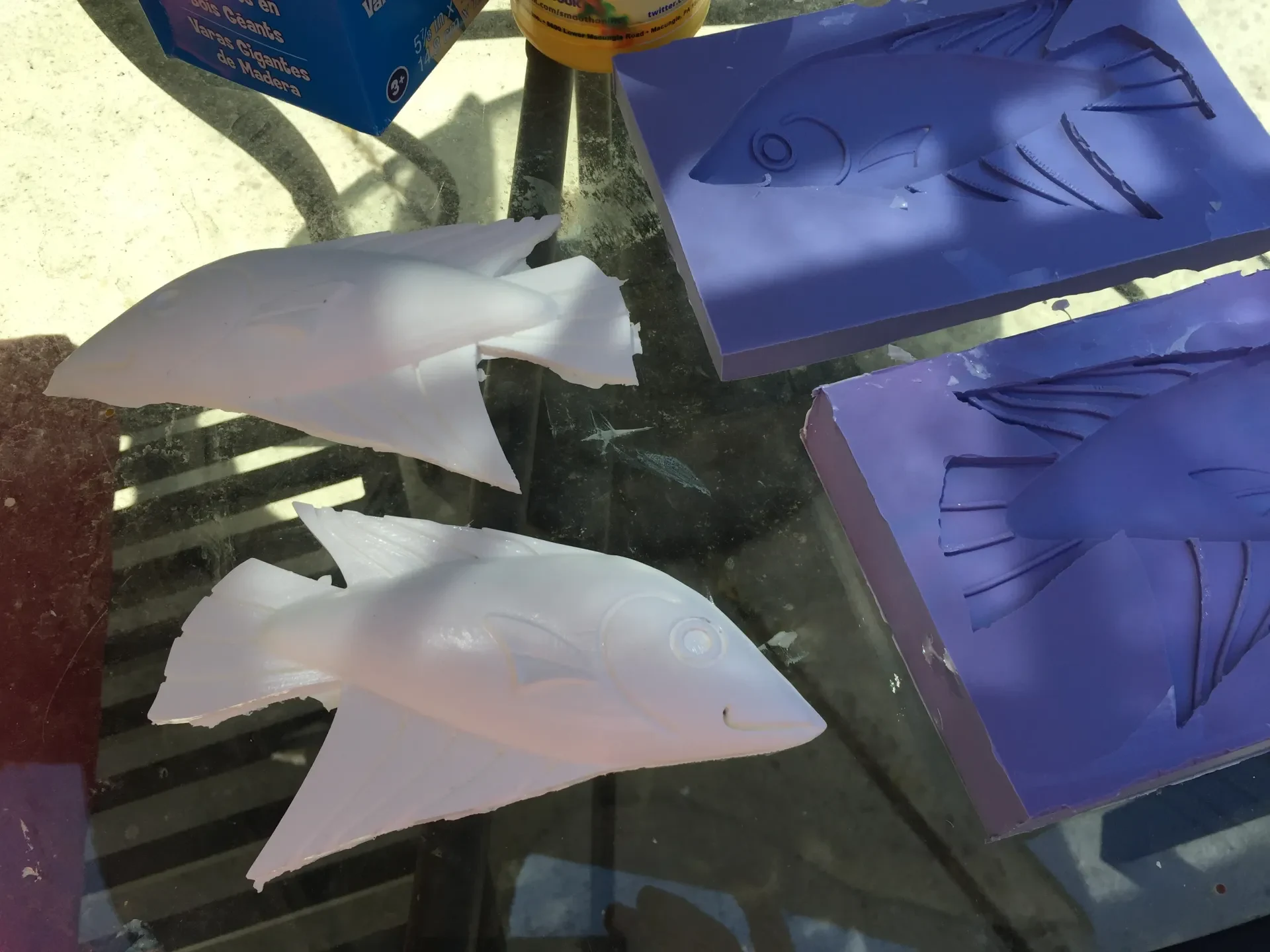

Я создал это в 2016 году, потому что мне просто нужно было иметь барельеф этой работы у себя на стене. Моя последняя фреска имеет ширину около 180 см (71 дюйм) и была создана путем взятия силиконовых форм для каждой из четырех частей, напечатанных в масштабе 150%, а затем заливки их смолой с добавлением полых стеклянных микросфер для уменьшения веса. Конечно, я мог бы их распечатать, но на моем принтере того времени это заняло бы много времени.

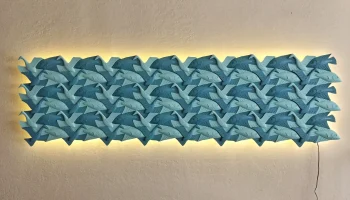

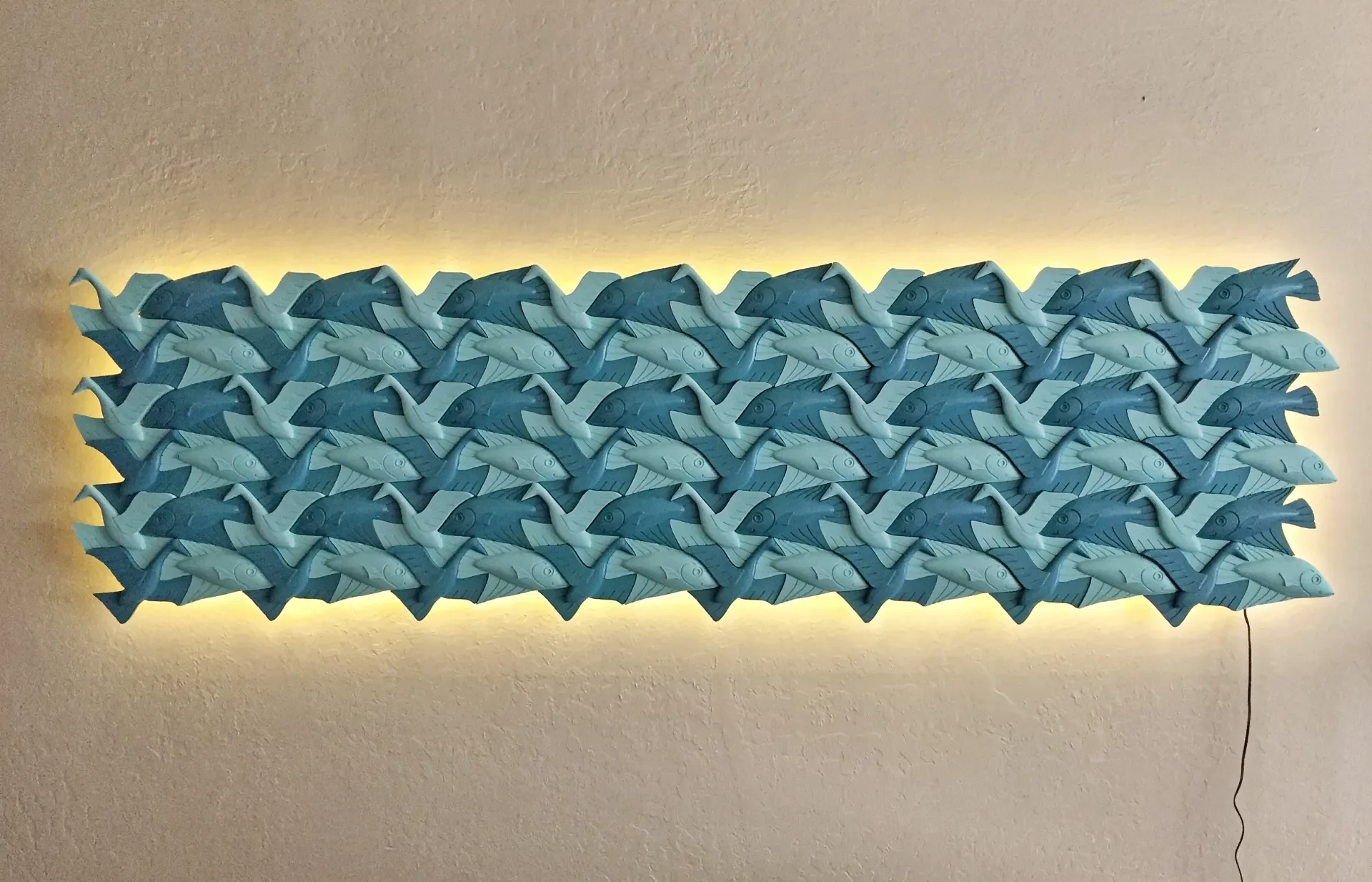

Затем последние детали были загрунтованы, окрашены распылением и приклеены к деревянной панели. Светодиодное освещение добавило финальный эффект.

О дизайне:

Сначала я попытался обвести фотографию оригинальной фрески после устранения искажений в Photoshop, но мозаичная мозаика частей получилась не очень хорошей. Затем я нашел более ранний рисунок Эшера, на котором была осно��ана фреска, и снова приступил к дизайну.

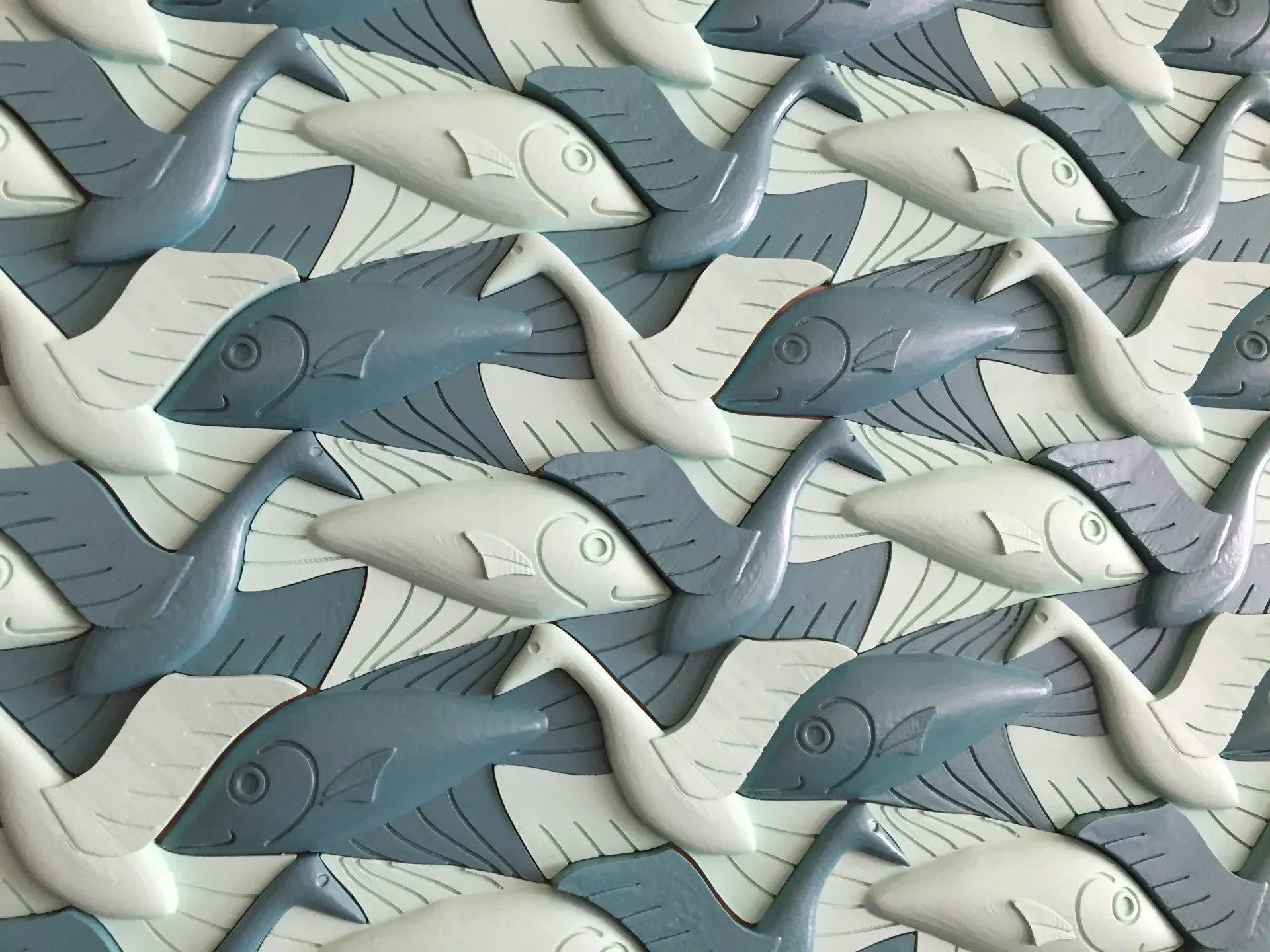

Одна вещь, которую я обнаружил, это то, что плитки Эшера немного различались по рисунку, поскольку он создавал их вручную, поэтому мне пришлось немного массировать контуры, чтобы добиться более плотной мозаики.

Я прорисовал в Photoshop; экспортирован как файл .ai; преобразовал это в .svg; а затем выдавил рисунки. Вся САПР была выполнена в Tinkercad (я ухмыльнулся, когда вспомнил об этом) и Meshmaker (который я использовал для создания округлых тел путем простых вытягиваний).

Печать:

Рекомендуется использовать адаптивную высоту слоя, чтобы сгладить ступеньки на неглубоких изогнутых верхних участках. При использовании убедитесь, что вы используете минимальную толщину верхней оболочки, чтобы избежать образования подушек (или даже зазоров) над заполнением.

В качестве альтернативы можно печатать с низкой высотой слоя и достаточным количеством верхних слоев.

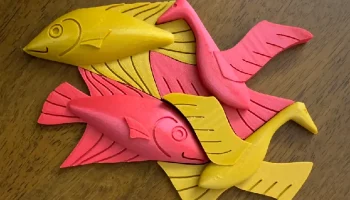

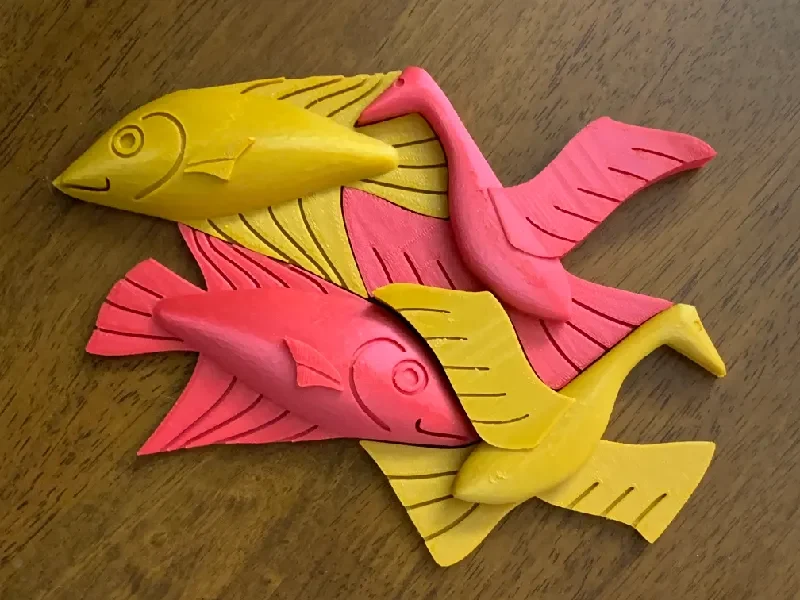

Обновление: добавлена ​​фотография, показывающая набор, напечатанный с адаптивной высотой слоя: 0,2-0,05 мм. Поскольку перекрытие заполнения очень тонкими слоями может быть проблемой, я установил минимальную толщину верхней оболочки 2,2 мм в сочетании с прямолинейным заполнением 13%. Это произошло после того, как было сделано несколько отверстий в верхней оболочке толщиной 1,6 мм при заполнении 10%.
