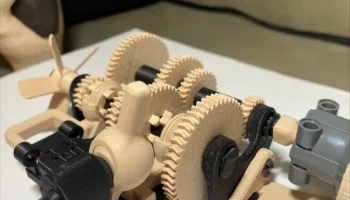

4-ступенчатая механическая коробка передач с постоянным зацеплением. 100% 3D-печать!

ОБНОВЛЕНИЕ: основные прокладки отсутствовали в списке файлов и теперь добавлены. Отверстие в рукоятке было отрегулировано так, чтобы оно соответствовало входному валу.

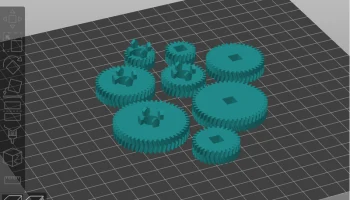

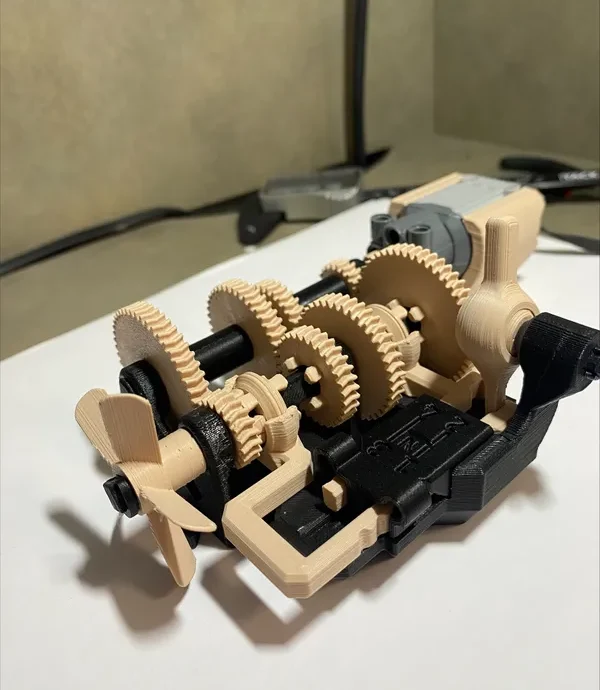

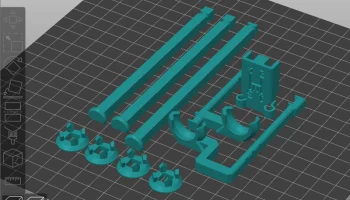

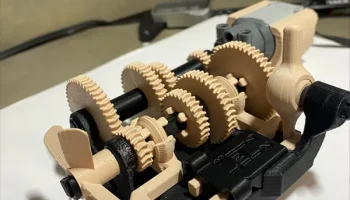

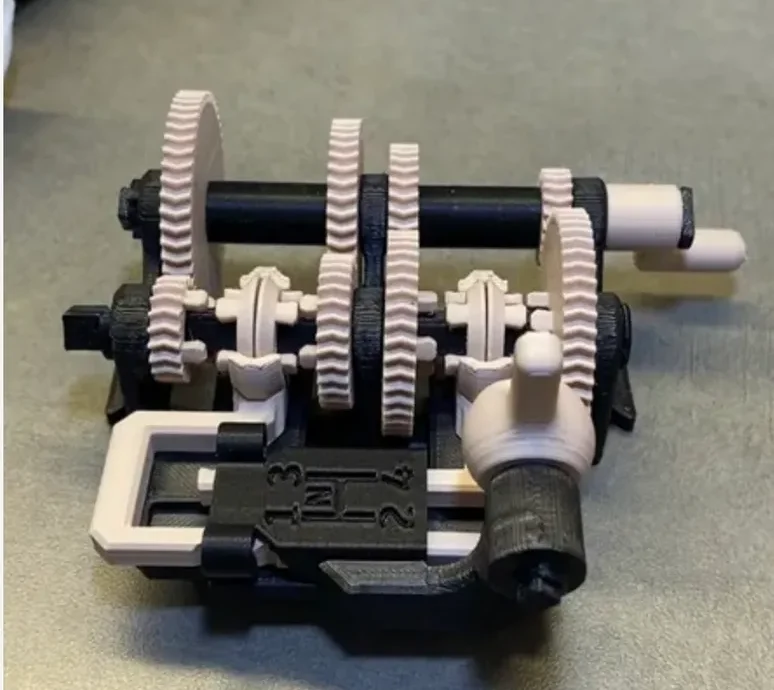

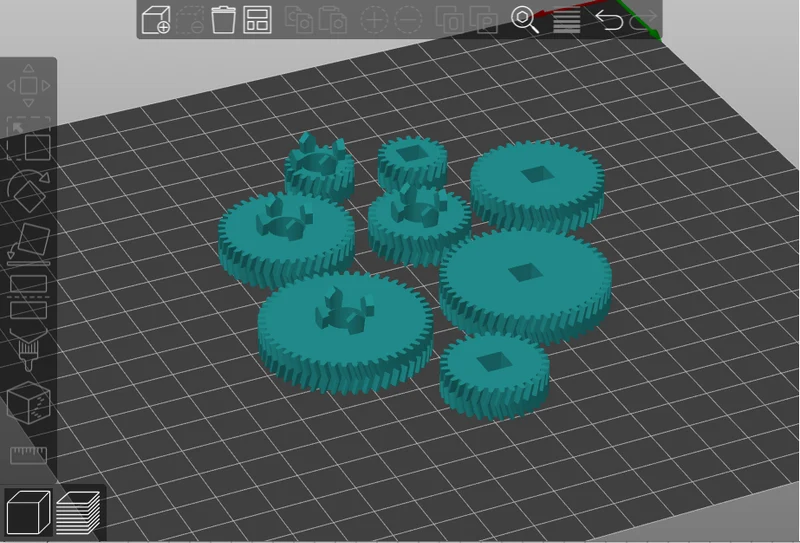

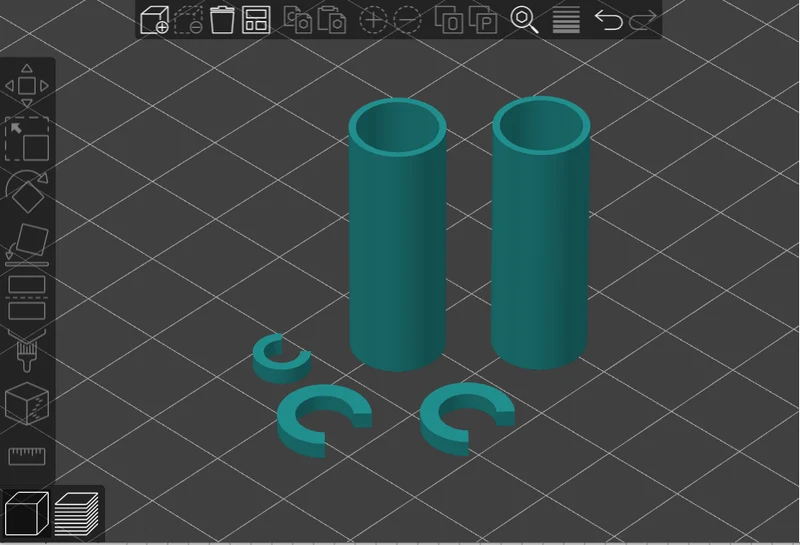

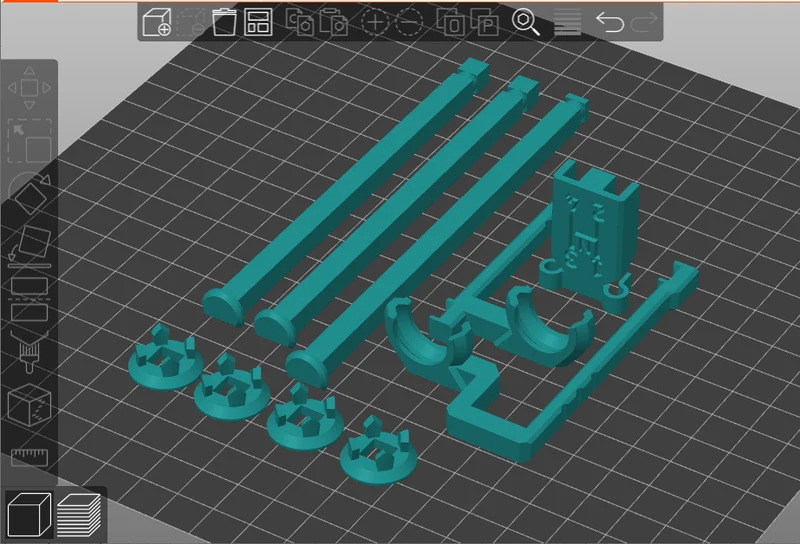

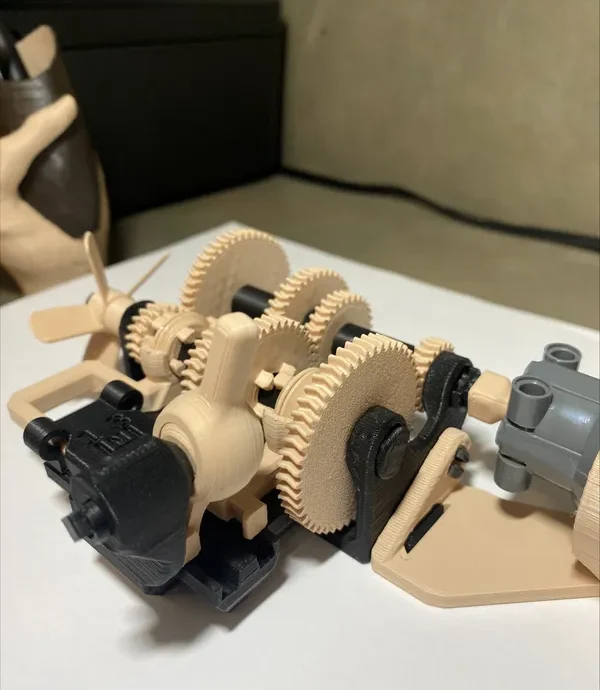

Это моя версия 4-ступенчатой ​​механической коробки передач с «постоянным зацеплением». Селектор на основе шарового шарнира позиционирует рейки, которые соединяют диски кулачковой муфты с ведомыми шестернями, передавая их энергию на выходной вал. Прогрессирует благодаря передаточным числам 2,5:1, 2:1,5, 1,5:2 и 1:2,5. Публикуйте свои отзывы и комментарии!!! Нарезка ориентации на фотографиях.

Нарезка заметок-

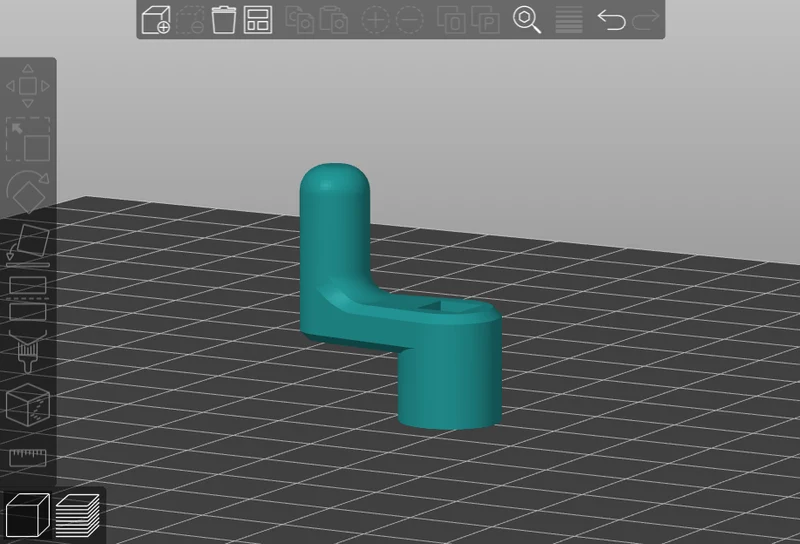

Используйте вспомогательный материал для кривошипа и селектора. «Количество» относится к количеству экземпляров данной детали. Я не рекомендую масштабировать эту модель из-за ее точных допусков.

Видео сборки по следующей ссылке-

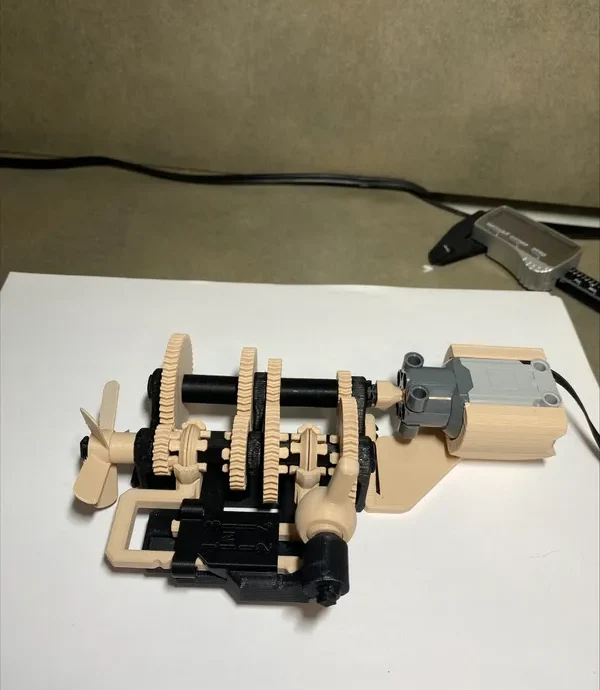

Крепление двигателя LEGO L-

Приставка выходного вентилятора-
