Взаимосвязанные сортировочные стаканчики (шестигранная форма) - версия 2

Что это

[Обновление 3: Добавлены варианты без блокировок по конкретному запросу пользователя.]

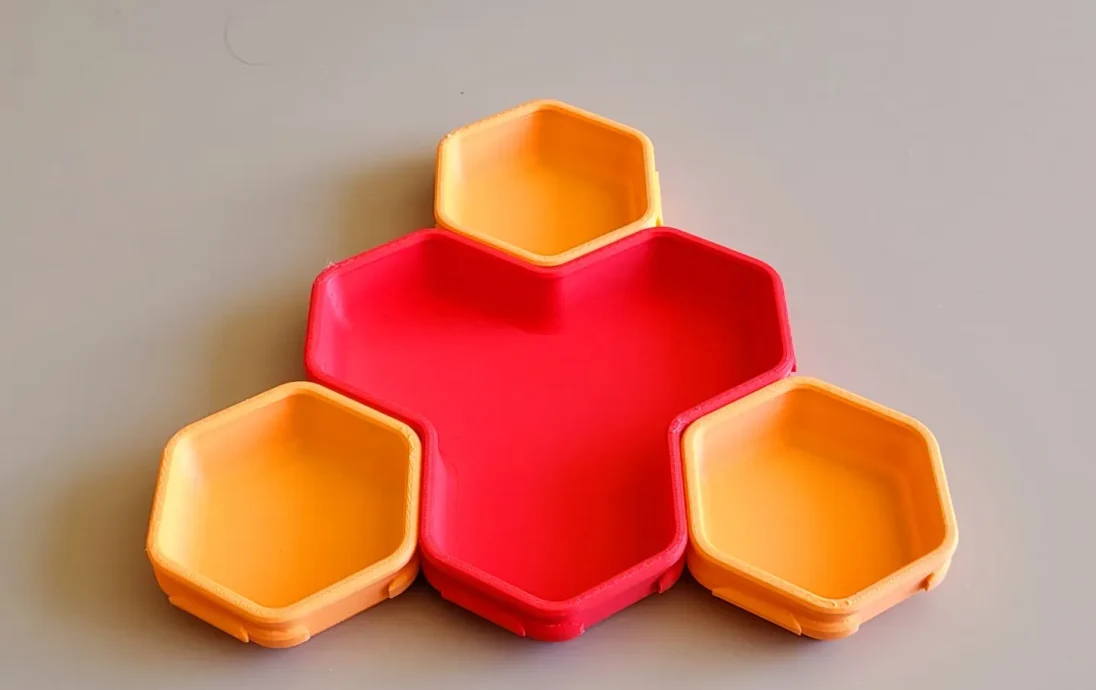

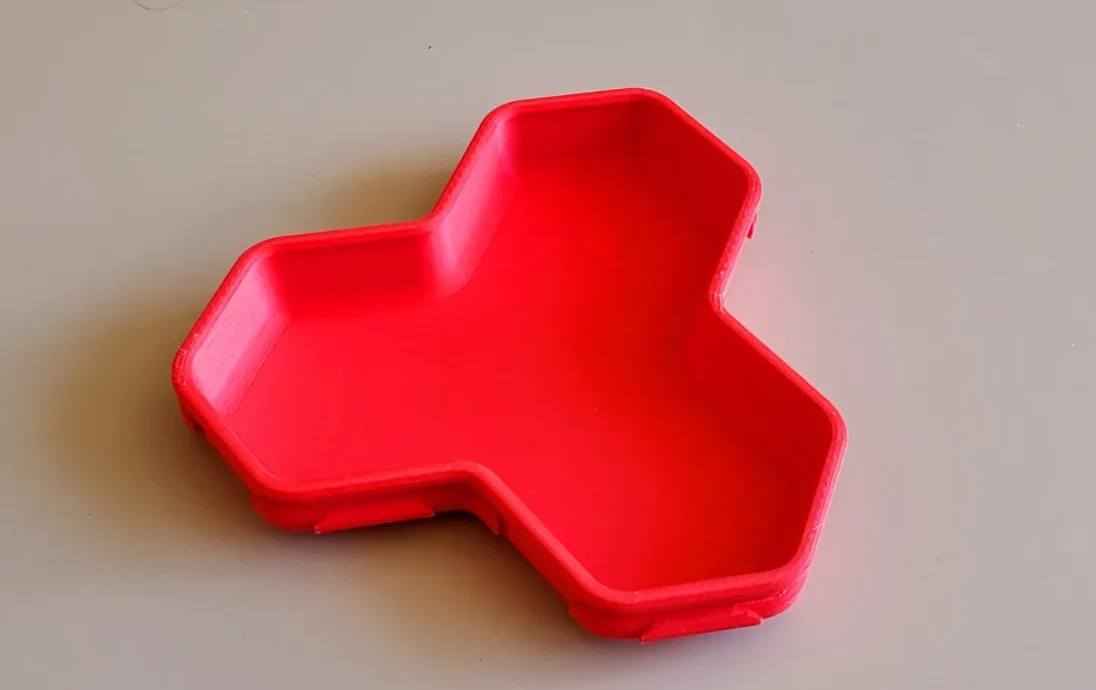

[Обновление 2: добавлена тройная шестигранная чашка большего размера по предложению пользователя. Проверьте раздел файла.]

[Обновление 1: добавлены два варианта с большей высотой стен на случай, если потребуется больший объем.]

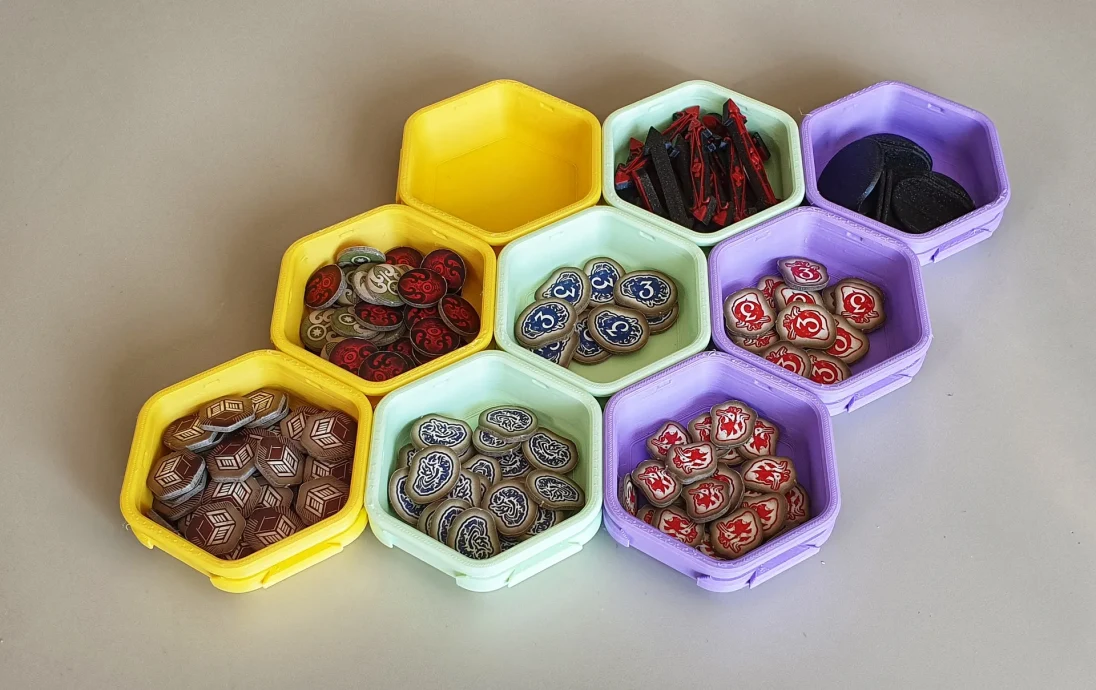

Это новая версия моих оригинальных шестигранных сортировочных чашек (см. старую версию здесь). Если вы не поклонник шестиугольников, я также разработал чашки квадратной формы. В основном я использую их для организации элементов настольной игры во время игры. Жена и дети используют их для хранения вещей для рукоделия, резинок для волос, мелочи и т. д. Несколько таких вещей также станут хорошим подарком. Чашки бывают трех разных размеров.

Этот новый дизайн работает точно так же, как и старый: соединяйте столько чашек, сколько захотите, и используйте их для организации вещей.

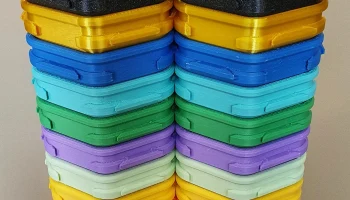

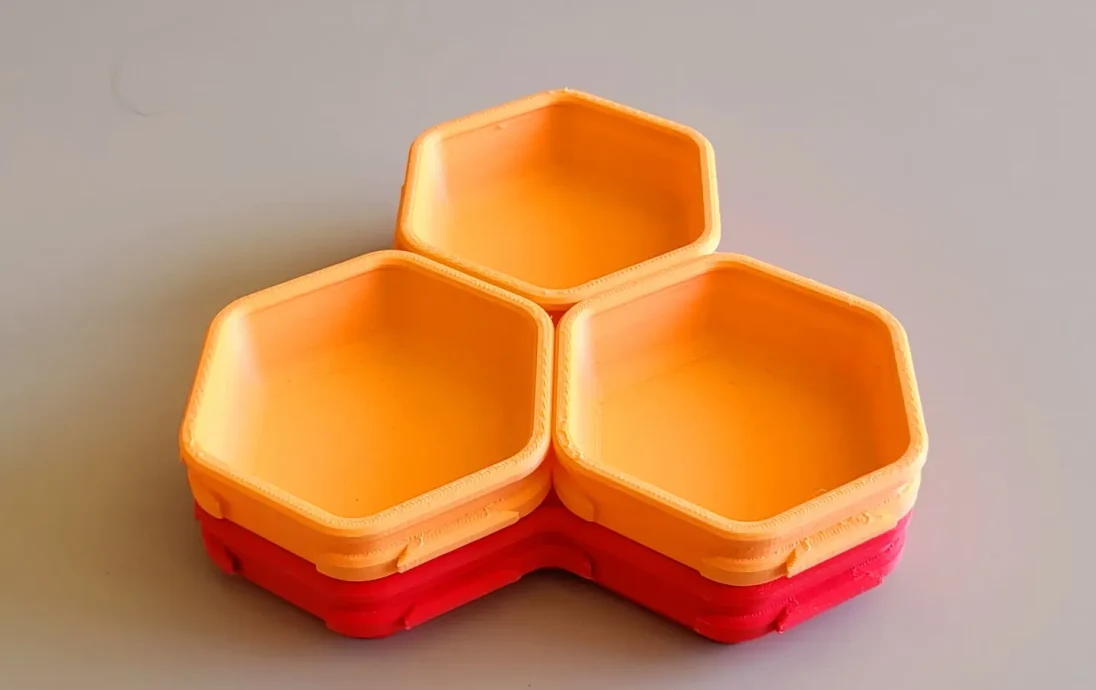

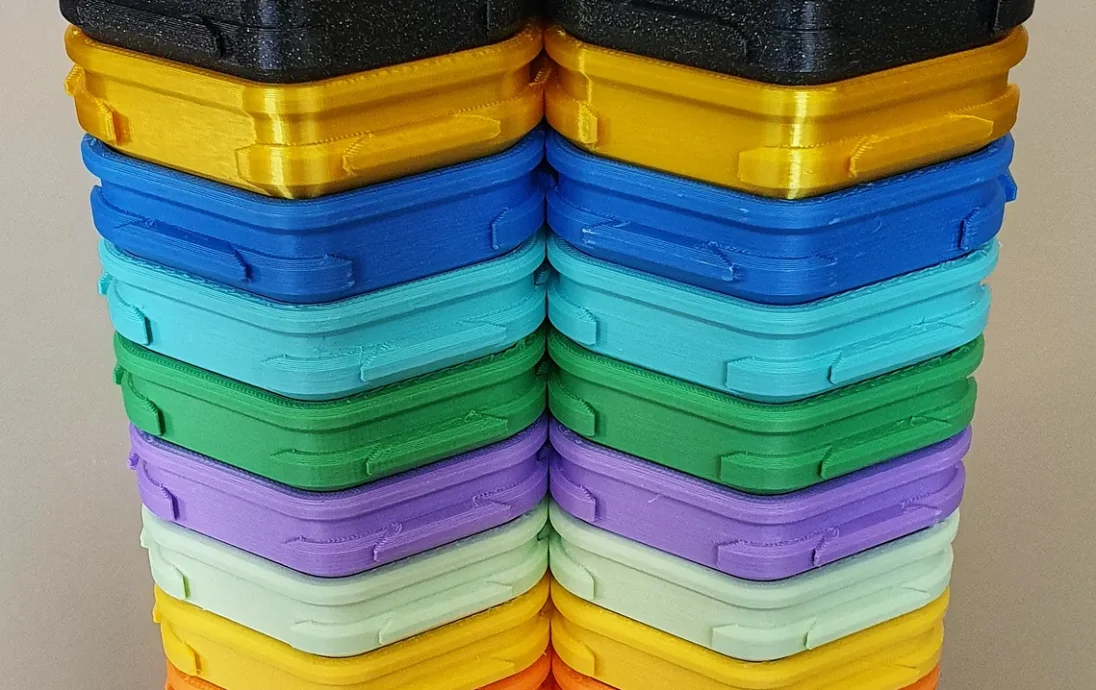

Новинка: теперь их можно складывать друг на друга, что значительно упрощает уборку после игровой сессии. Сначала я подумал, что это всего лишь небольшая особенность, но теперь гораздо приятнее спрятать их. Кроме того, я считаю, что стопки выглядят довольно круто! ^_^

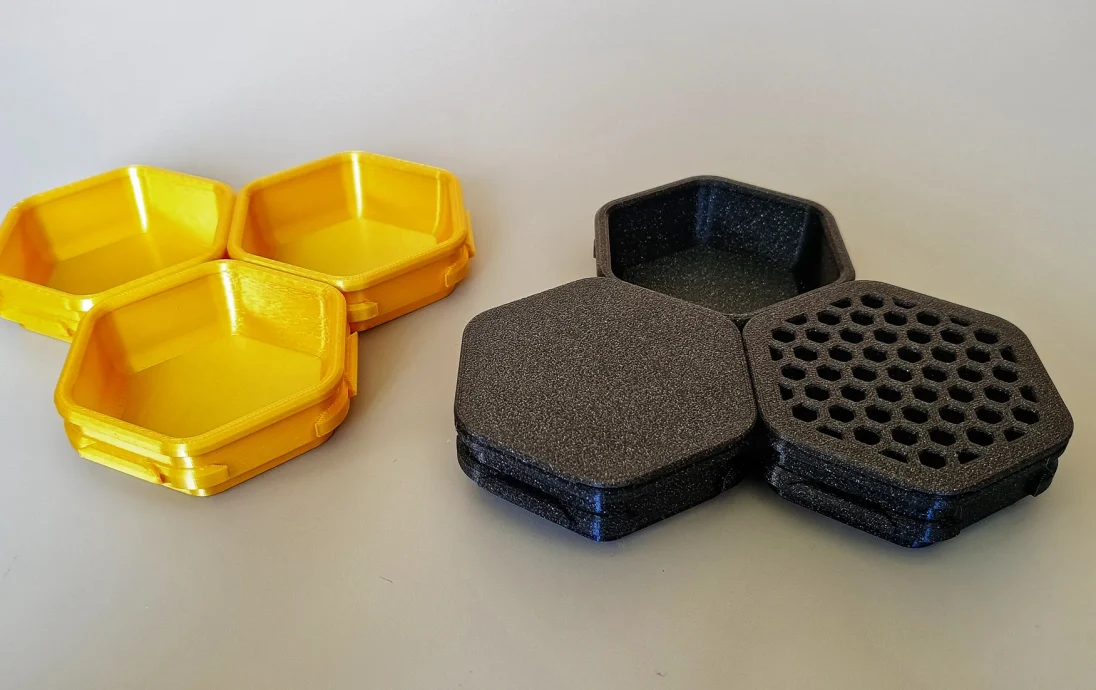

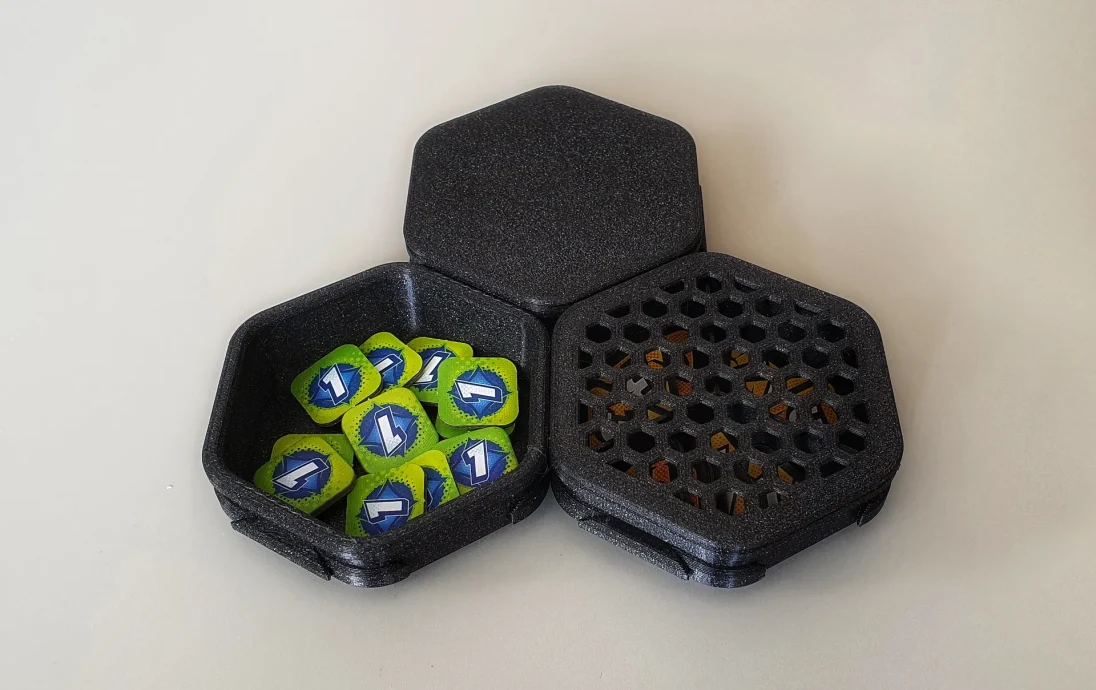

Кроме того, теперь они поставляются с двумя типами защелкивающихся крышек, которые можно использовать, чтобы предотвратить выпадение вещей. Первоначально идея создания крышек была предложена tommck (еще одним пользователем PrusaPrinters). Закончив дизайн крышки, я добавил прозрачный вариант. Полезно, если вы хотите увидеть, что находится внутри, пока крышка закрыта, без необходимости печатать крышки прозрачной нитью.

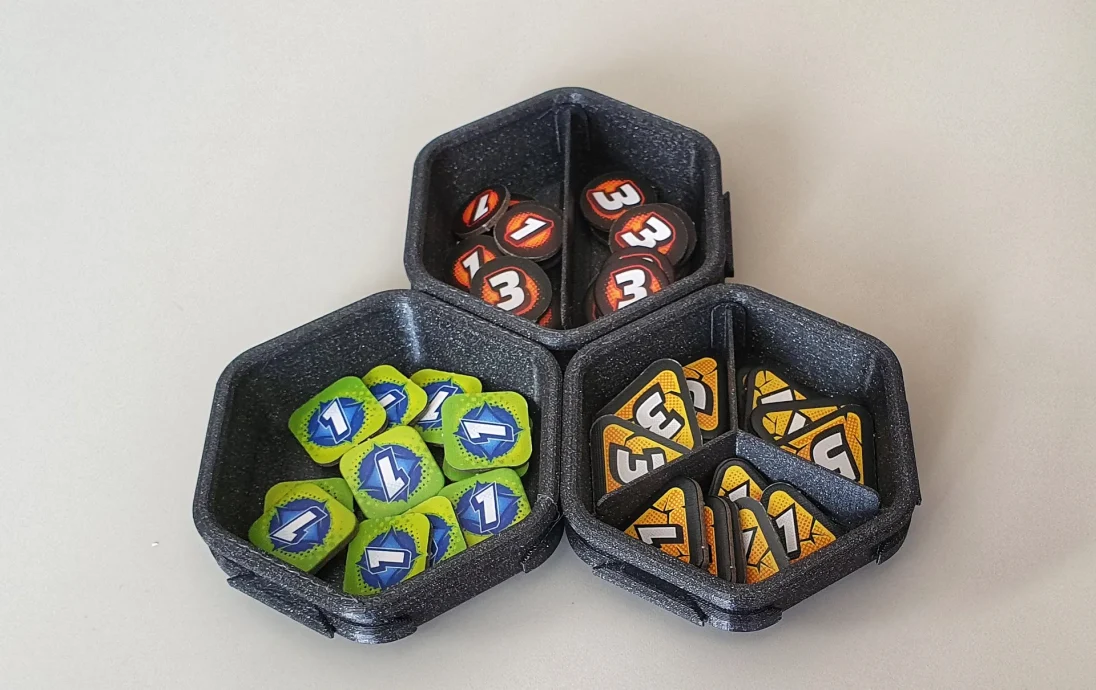

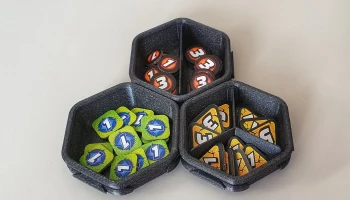

А еще есть разделители, которые вы можете установить, если хотите хранить два или три типа насадок в одной чашке, сохраняя их отдельно. Очень удобно сортировать мелкие вещи. Вы можете разделить одну чашку на два или три отделения. Каждый из этих разделителей выпускается в двух версиях: низкопрофильный, который позволяет штабелировать, и высокий, который, если его использовать рядом с крышкой, сохраняет все внутри отдельно от других отделений.

��

Как собрать и разобрать

Здесь ничего не изменилось, я по-прежнему использую разъемы типа «лобзик». Самый простой способ их подключения/отключения, который я нашел, выглядит следующим образом:

На ровной поверхности поставьте рядом друг с другом две чашки, одну из них слегка приподнимите так, чтобы соединительные части соприкасались и один разъем опирался на другой. Верхние края чашек также соприкоснутся.
Надавите рукой прямо в том месте, где края соприкасаются, пока чашки не зафиксируются полностью. Чашки могут щелкнуть и немного треснуть. Не волнуйтесь, они не повредятся.
Для разборки надавите на одну чашку и надавите на другую, пока они не разделятся. Иногда помогает покачивание или легкое скручивание (нет, я не говорю о танцах, но процессу это тоже не повредит).
Не пытайтесь «сложить» две чашки друг против друга. Вероятно, они выживут, но соединительные детали могут повредиться по краям, что сделает соединение менее герметичным и менее устойчивым.

Важно: К сожалению, версия 2 несовместима с версией 1. Поскольку я хотел сделать чашки штабелируемыми, мне пришлось немного приподнять разъемы. Таким образом, хотя формы v1 и v2 в основном одинаковы, они расположены слишком далеко друг от друга, чтобы их можно было соединить.

Как распечатать

В основном я печатаю с использованием Prusament PLA или DasFilament PLA, используя стандартный профиль Prusament PLA в PrusaSlicer. Если размеры отпечатка точны, соединение достаточно плотное, чтобы они достаточно прочно держались вместе, но при этом достаточно свободное, чтобы их можно было легко разъединить. Однако, если ваш принтер откалиброван неправильно или диаметр нити не соответствует, у вас могут оказаться слишком большие или слишком маленькие разъемы.

В разделе файлов вы найдете 5 вариантов каждой модели чашек (т. е. трех размеров), каждый из которых имеет немного разную ширину зазора между частями соединителя (от 0 мм до 0,2 мм). Для каждого из пяти вариантов чашек имеется соответствующая тес��овая модель с такой же шириной зазора. Чтобы узнать, какая ширина зазора лучше всего подходит для вашего принтера, выполните следующие действия:

Распечатайте все тестовые модели: 5 вариантов мужского разрыва (0,00 | 0,05
