Датчик температуры гидромассажной ванны........

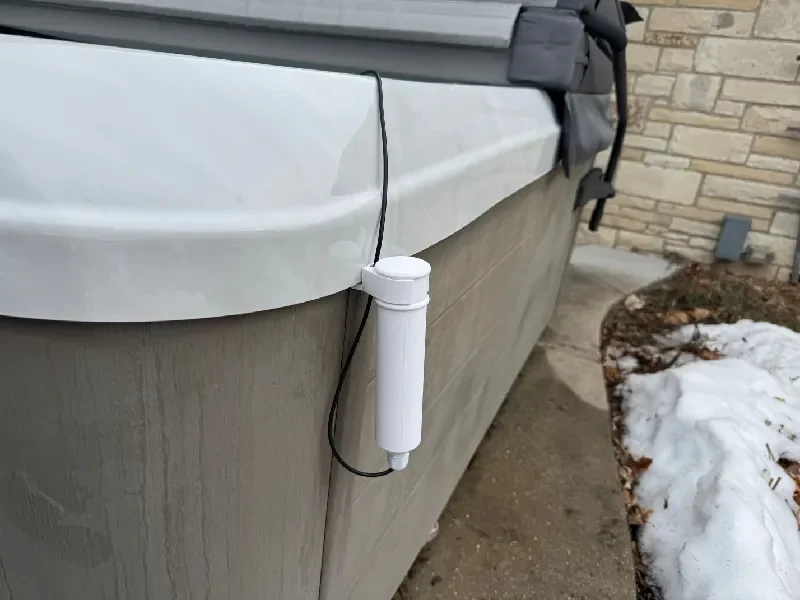

Я разработал его для датчика температуры с батарейным питанием для моей гидромассажной ванны! Он крепится к внешней стороне ванны и прокладывает метровый кабель с датчиком температуры за сиденьем, поэтому он не заметен для пользователя. Для питания используется аккумулятор 18650. Я настроил свой так, чтобы он сообщал о температуре только каждые 5 минут и погружался в глубокий сон между ними, поэтому одной зарядки хватает на несколько месяцев.

Я использовал ESPHome для настройки ESP32 и Home Assistant для отслеживания и оповещений.

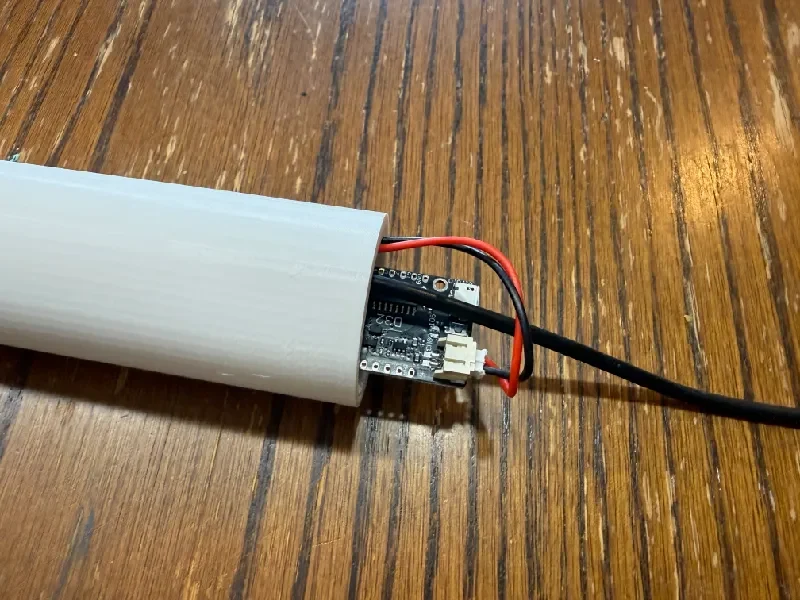

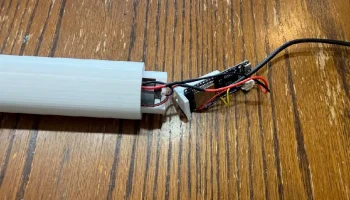

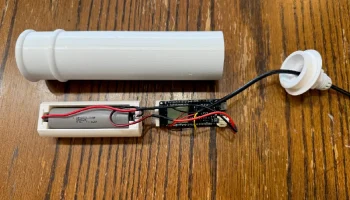

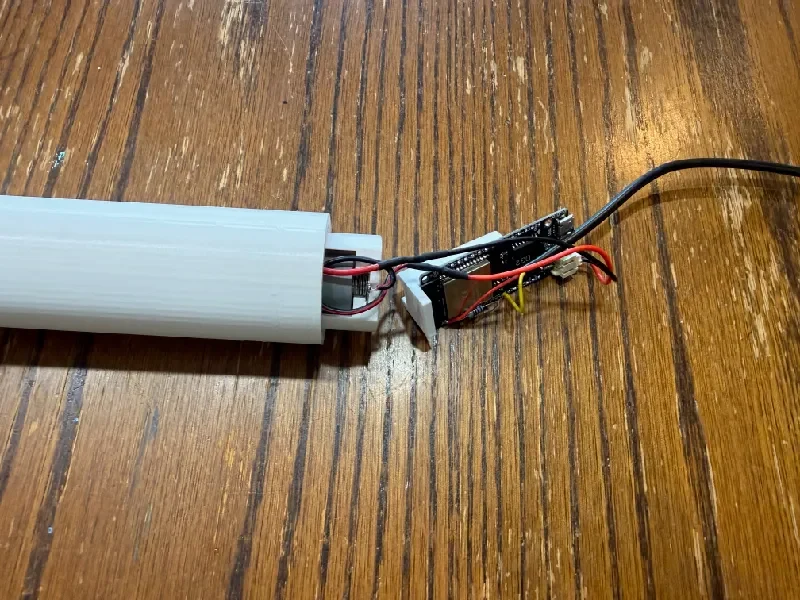

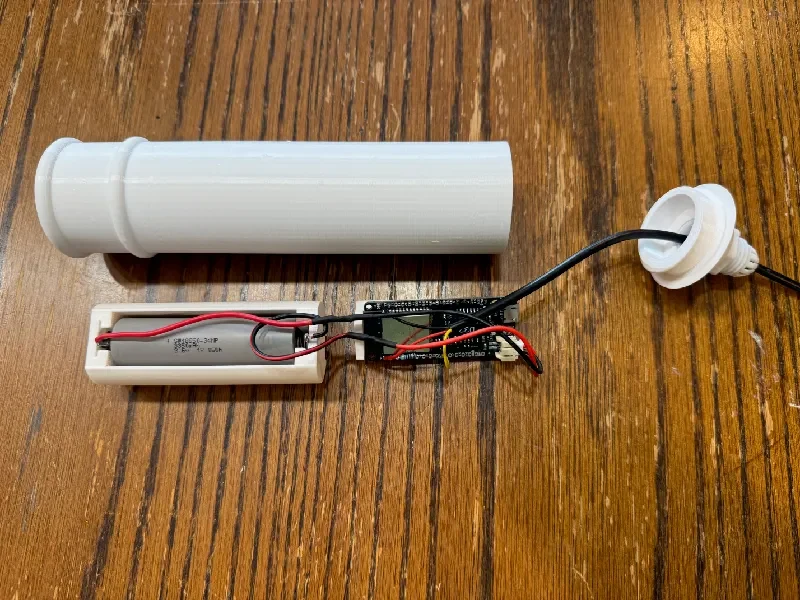

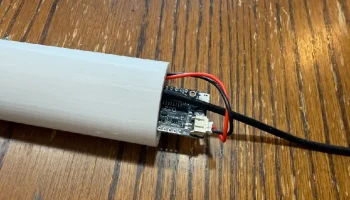

Основная труба имеет перекладину посередине, в которую вставляются автомобиль с аккумулятором и автомобиль esp32. Он достаточно плотно прилегает и не дает деталям болтаться. Я использовал горячий клей, чтобы прикрепить ESP32 к машине.

Я включил зажим, который подходит для моей гидромассажной ванны.

Требуется

18650 аккумулятор

Контакты батареи

ESP32 со встроенным управлением аккумулятором

Я использовал Lolin D32, но подойдет любая доска.

Обратите внимание на то, как подключается аккумулятор, лучше всего спереди. Вы также можете просто припаять непосредственно к соответствующим контактам.

Датчик температуры DS18B20 (Амазонка)

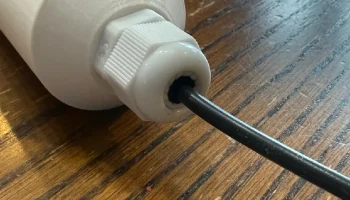

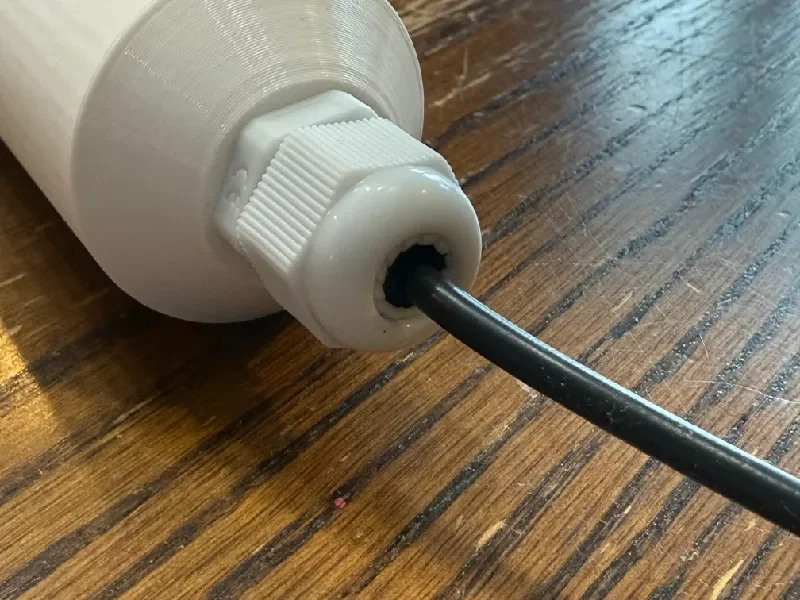

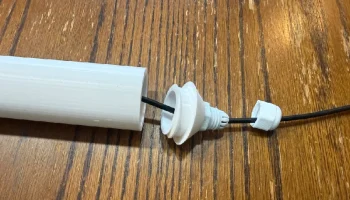

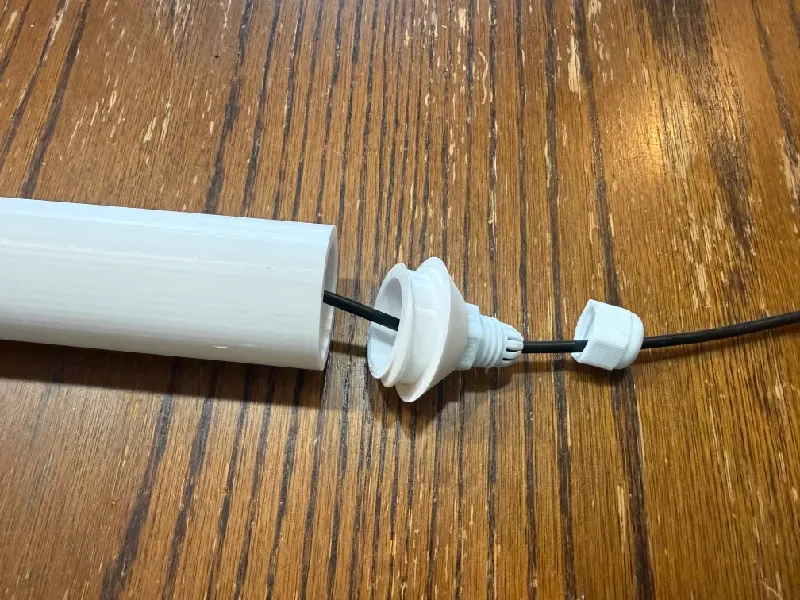

Кабельный ввод PG9 (Амазонка)

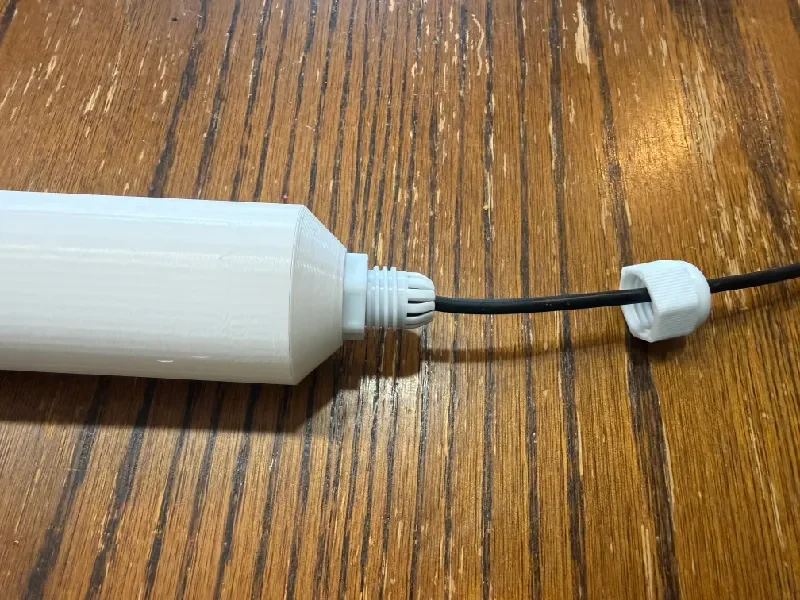

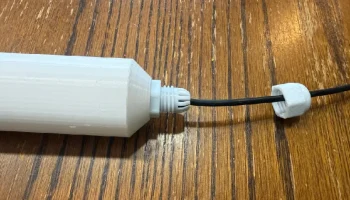

Это необязательно, я включил поддельный кабельный ввод STL, который вы можете использовать вместо него. Вы не получите плотного уплотнения кабеля, но, возможно, это не имеет значения для вашего случая использования, или вы можете использовать силикон или что-то еще, чтобы загерметизировать его.

Проволока небольшого сечения и базовые навыки ��айки.
