Ремешок - радиоприемник Heltec V3 Lora со съемной батарее..

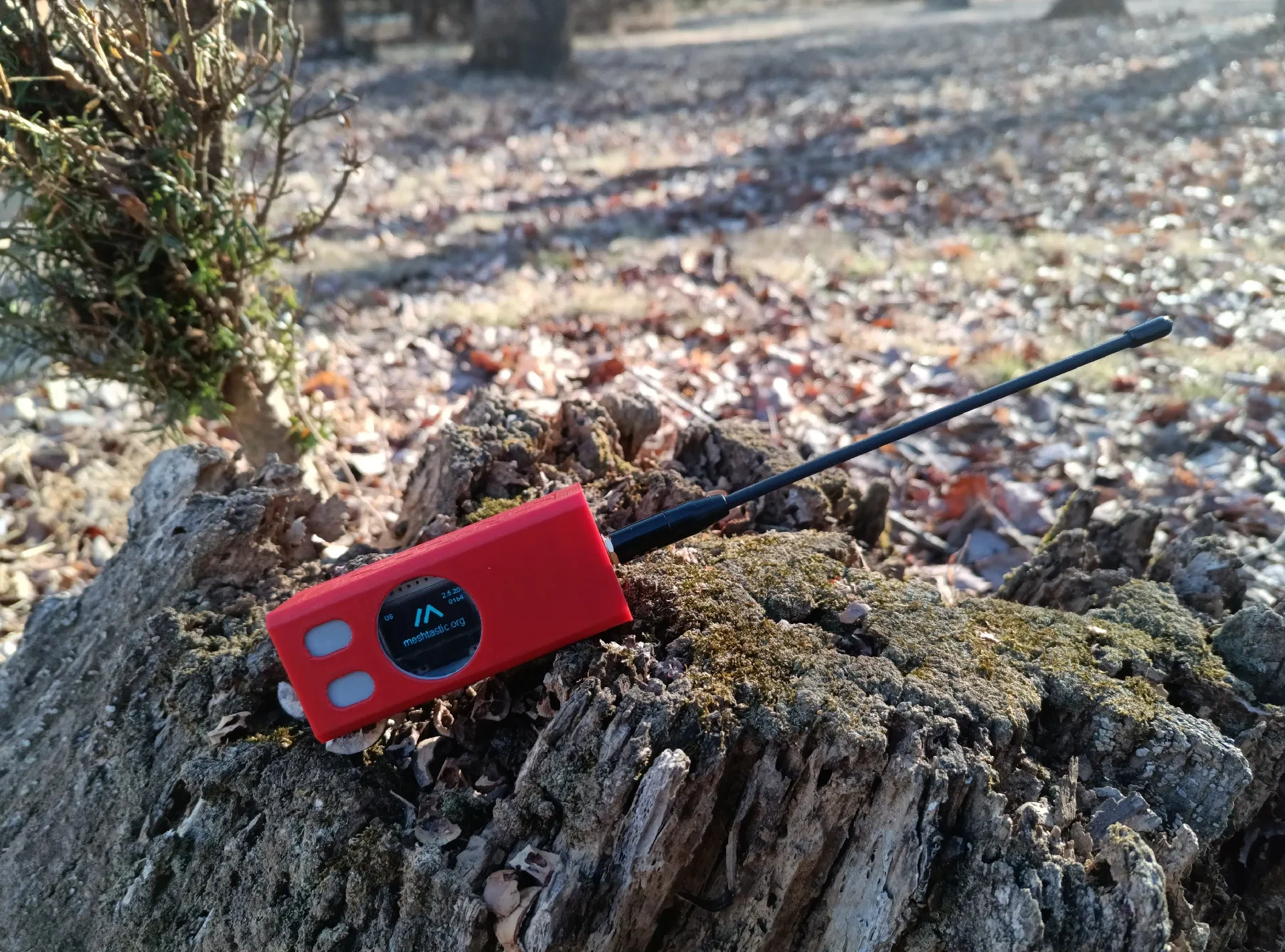

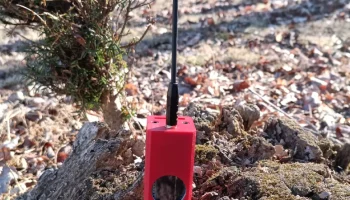

Backstrap — это компактный чехол Heltec V3 со сменной батареей 18650 и магнитной крышкой. В этом корпусе используются компоненты антенны и аккумулятора, поставляемые в комплекте с Heltec, и он совместим с дополнительными разъемами.
Эта модель является умеренно сложной и полезной — она требует пайки, общих знаний в области электротехники, прошивки и т. д. Допуски на этом отпечатке жесткие, зазоры при сборке составляют 0,25 мм. Прежде чем пытат��ся, узнайте о потенциальных ограничениях вашей нити и принтера.

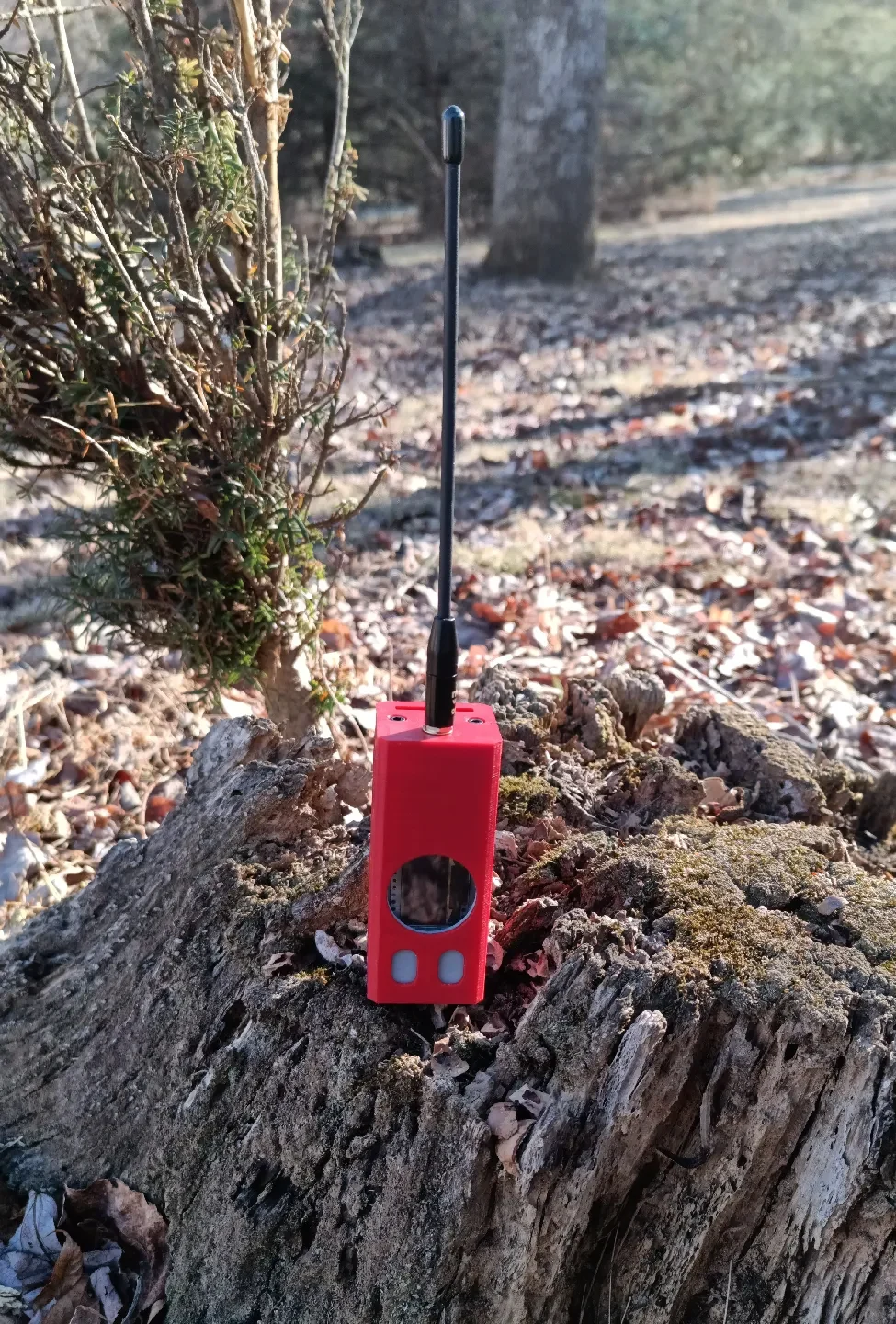

Исключительно компактный: ширина 38 мм, глубина 38 мм, высота 90 мм без антенн.
Аккумулятор стандартный 18650, используется во многих фонариках и других готовых гаджетах. Батарея легко заменяется благодаря прочной магнитной крышке. Эта настройка не мешает работе порта USB-C, а зарядка через USB также работает отлично!
Ремешок имеет два варианта внешней оболочки. Один простой, другой имеет простую текстуру ручки, вдохновленную географическими линиями топографической карты. В верхней части корпуса имеется прорезь размером 26x3 мм под углом 45 градусов, которая идеально подходит для ремня Molle, позволяющего прикрепить рацию к рюкзаку.
OLED защищен недорогим 30-миллиметровым часовым стеклом, встроенным в крышку с печатным рисунком.
Включены файлы .3MF, .STEP и Fusion.

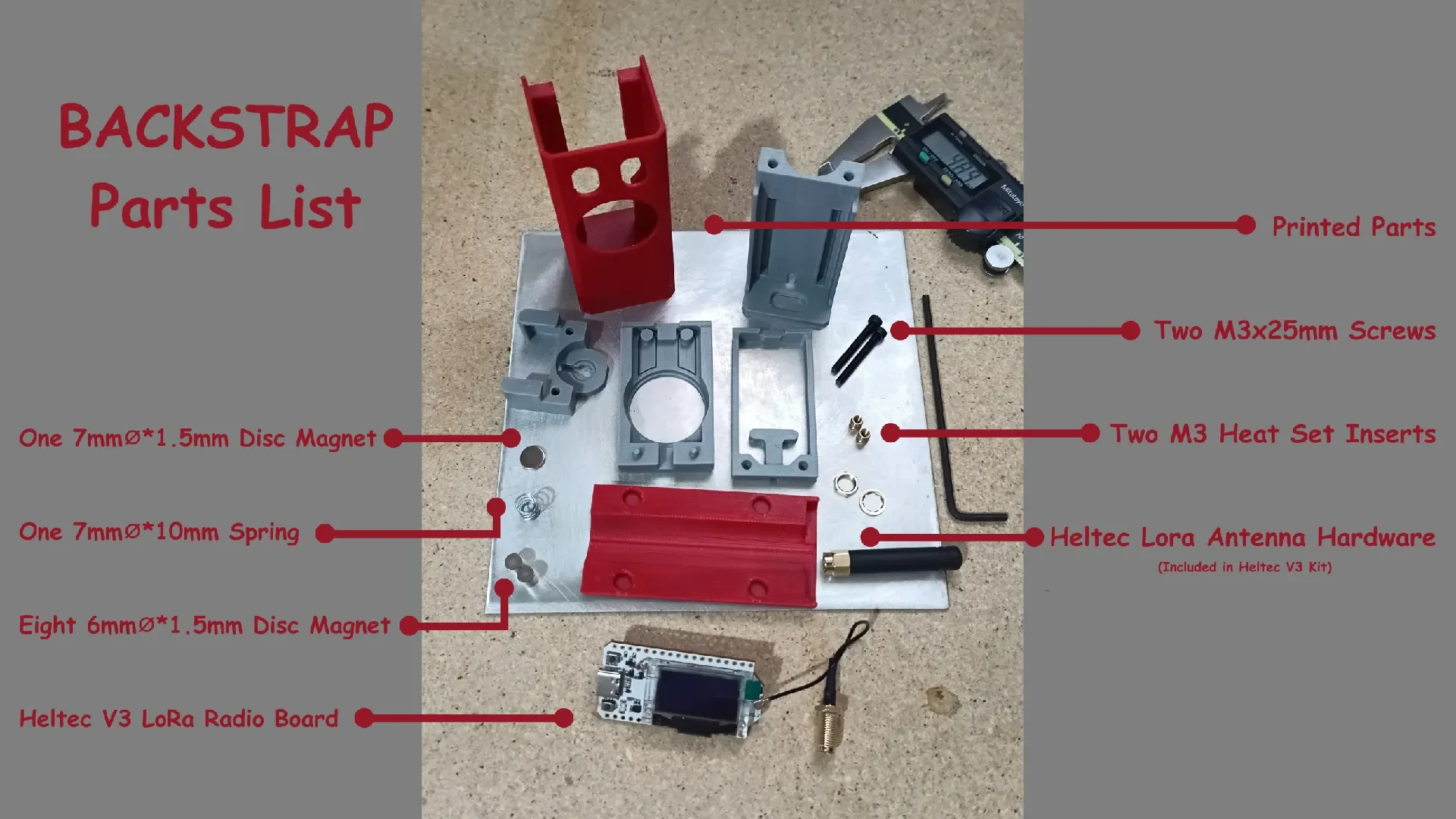

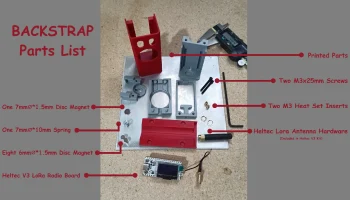

ЧАСТИ:
Одна плата Heltec V3 LoRa:
https://amzn.to/43ucSpG
Если вам нужна антенна более высокого качества, чем та, что идет в комплекте с Heltec, эта антенна LoRa 915 МГц от Muzi Works станет просто фантастическим решением:
https://amzn.to/4kBxiDi
Для защиты OLED-дисплея используется опциональное кварцевое часовое стекло диаметром 30 мм, хотя ��ы можете приобрести немного более дорогое сапфировое стекло для большей устойчивости к царапинам и прочности:
https://amzn.to/4iY103u
Для скрепления частей готового радиоприемника используются два винта M3, предпочтительными являются винты с шестигранной головкой.
https://amzn.to/4l5Wi5w
Требуются две термофиксированные вставки M3. Длина от 3 до 8 мм подойдет. Я использовал 6 мм вот так:
https://amzn.to/4l9xMkk
В одном контакте батареи используется дисковый магнит диаметром 7 мм. Толщина от 1,5 мм до 2 мм приемлема:
https://amzn.to/3FJ2Bfq
Для остальных контактов батареи требуется одна пружина сжатия 7 мм⌀*10 мм. Рекомендуемая толщина провода составляет 0,5-0,8 мм.
https://amzn.to/3XwW51p
Задняя крышка крепится с помощью восьми дисковых магнитов диаметром 6 мм. Здесь также приемлема толщина от 1,5 до 2 мм.
https://amzn.to/4hRcjtv
Рекомендуемые детали включают клей/эпоксидную смолу CA, полиимидную ленту для изоляции паяных контактов, качественный флюс для пайки и приличное зарядное устройство 18650, например NiteCore. Сами батареи также важны: качественные аккумуляторы 18650 обычно имеют емкость око��о 3000 мАч. Многие продавцы в Интернете рекламируют 9900 мАч, но с современной аккумуляторной химией такого размера это практически невозможно. Если у вас есть сомнения, выбирайте надежные бренды, такие как Samsung и Panasonic.
Наконец, нити, которые я использовал при воплощении этого проекта в жизнь:
Polymaker PolyLite ABS Серый
https://amzn.to/4j7Zkoo
И Polymaker PolyLite ABS Красный
https://amzn.to/3Y5MSND
По состоянию на 10 июня 2025 г. Backstrap лицензирован как объект общественного достояния.
Если вам очень нравится эта модель или вы планируете ее продать, подумайте о том, чтобы отправить мне небольшое пожертвование, которое поможет мне создавать больше бесплатных проектов, подобных этому.
www.paypal.me/OptimalObjects
