Adafruit Feather Doubler с аккумуляторным креплением 18650 (

Обновление от 4 августа 2017 г.

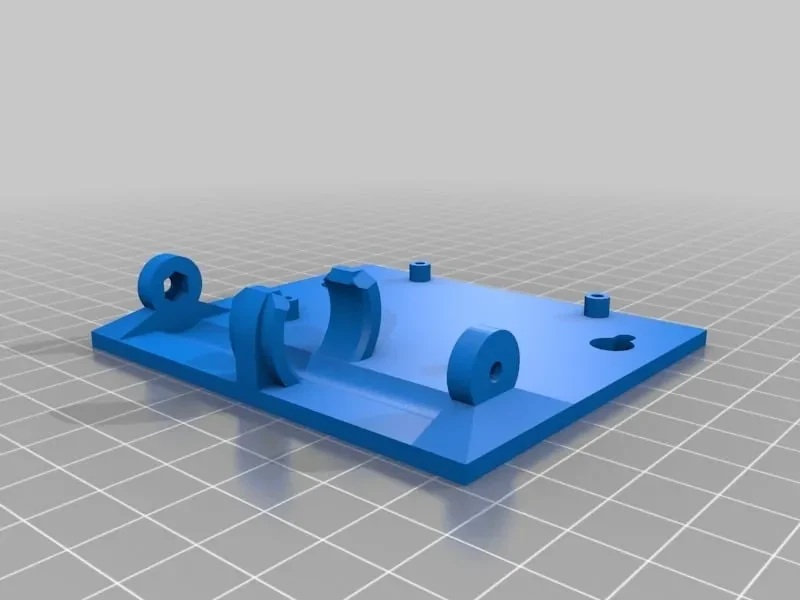

Обновлен дизайн, чтобы отцентрировать удвоитель, а также включить отверстия для подвешивания на стену, чтобы облегчить монтаж и т. д. Кроме того, держатель батареи утоплен в поверхность крепления, чтобы повысить прочность и упростить/ускорить печать. Торцевые крышки аккумулятора и опоры торцевых крышек также были переделаны, чтобы сделать их более устойчивыми при затягивании винтов проводов.

Обновление от 03.08.2017

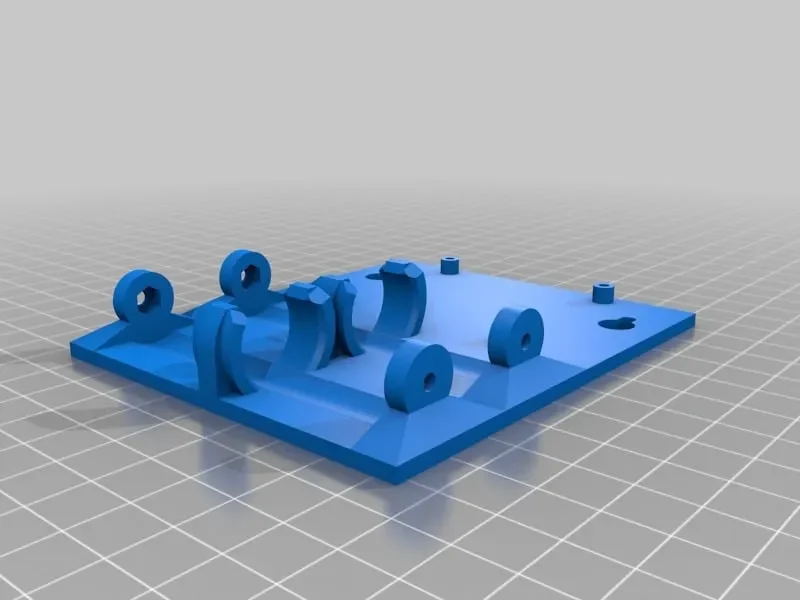

Я добавил дополнительные косынки на конце аккумулятора, чтобы предотвратить изгиб при затягивании болтов, и добавил версию с двойным тестом!

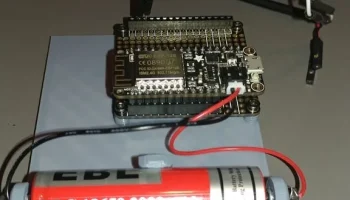

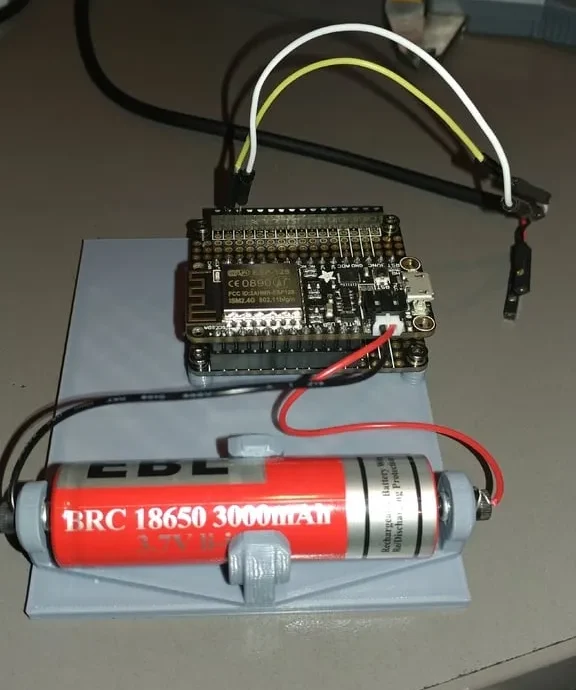

Я работаю над удаленными устройствами, которые будут работать от аккумулятора, и этот корпус для аккумулятора и крепление на плате являются решением для создания управляемого и легко обслуживаемого удаленного датчика.

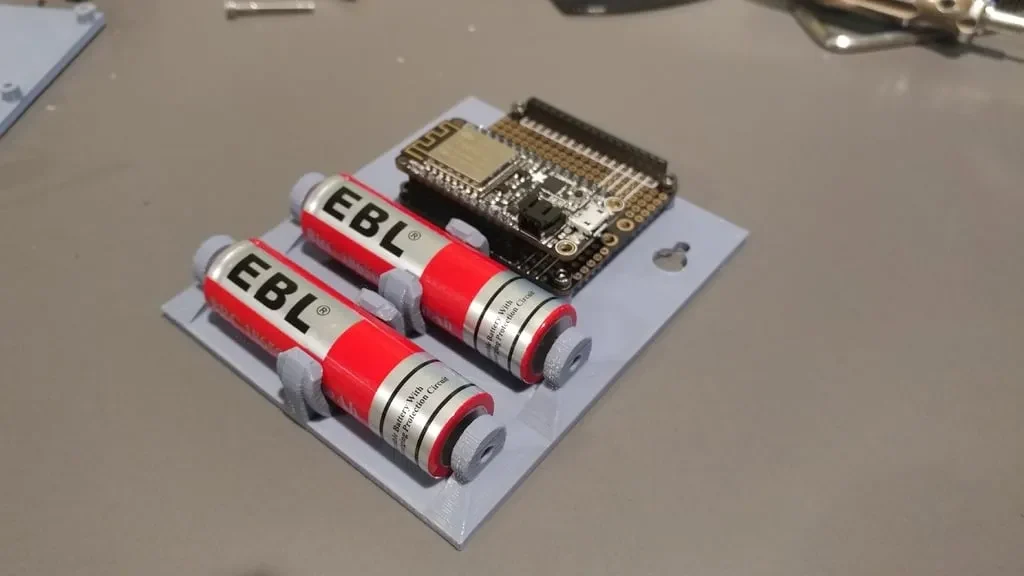

Для клемм используются по 2 гайки и болта M3 на каждую батарею — прикрепите провода к болтам, и соединения готовы! В случае двойного корпуса батареи можно подключать последовательно или параллельно.

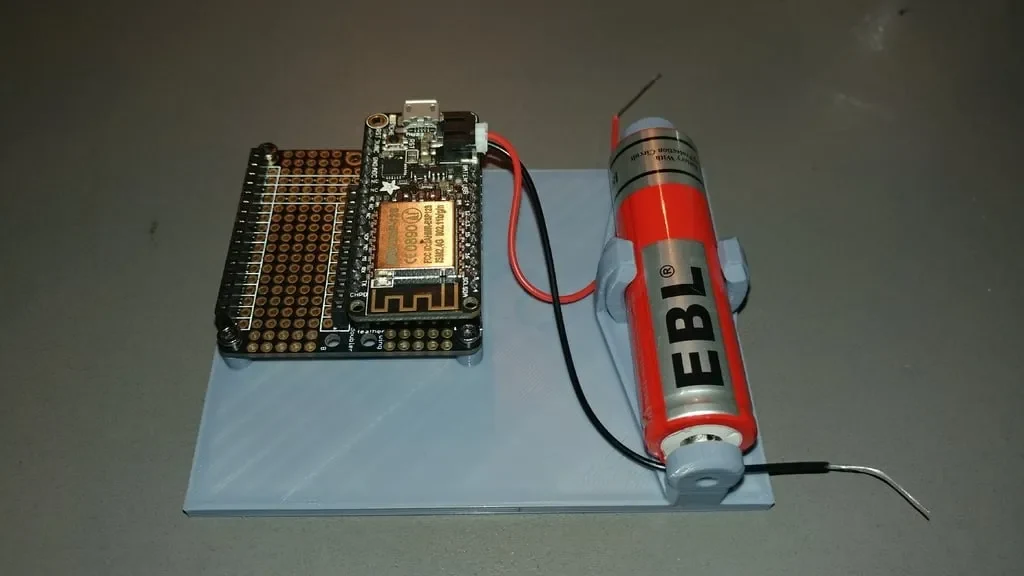

Для удвоителя перьев Adafruit предусмотрены монтажные стойки — https://www.adafruit.com/product/2890. Я использую эту плату для добавления и удаления Feathers — вы можете использовать все, что подходит к этой плате, включая блоки LoRa/пакетной радиосвязи, ESP8266 и ESP32. При необходимости имеется дополнительная площадка для дополнительн��х досок.

Настройки печати

Принтер:

Креальность CR-10

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.2

Заполнение:

15
