Зажим для названия кабеля iPhone - настраиваемый

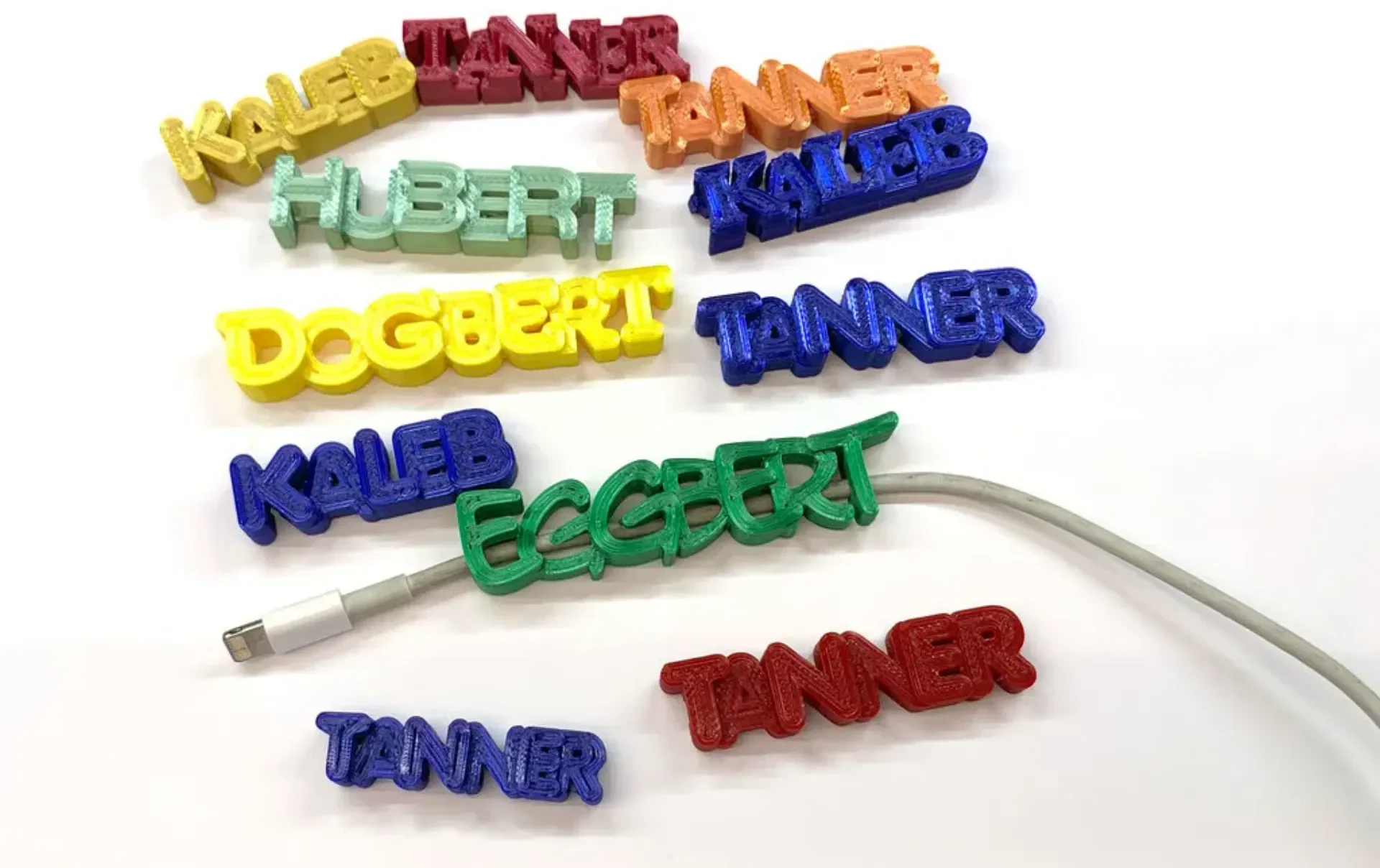

Друг хотел, чтобы я распечатал для его сыновей пару именных вырезок с именами на зарядном устройстве для телефона. Мы искали файлы STL и ничего не нашли. Поэтому, когда я нашел этот файл SCAD, я изменил его, чтобы он делал то, что нам нужно.

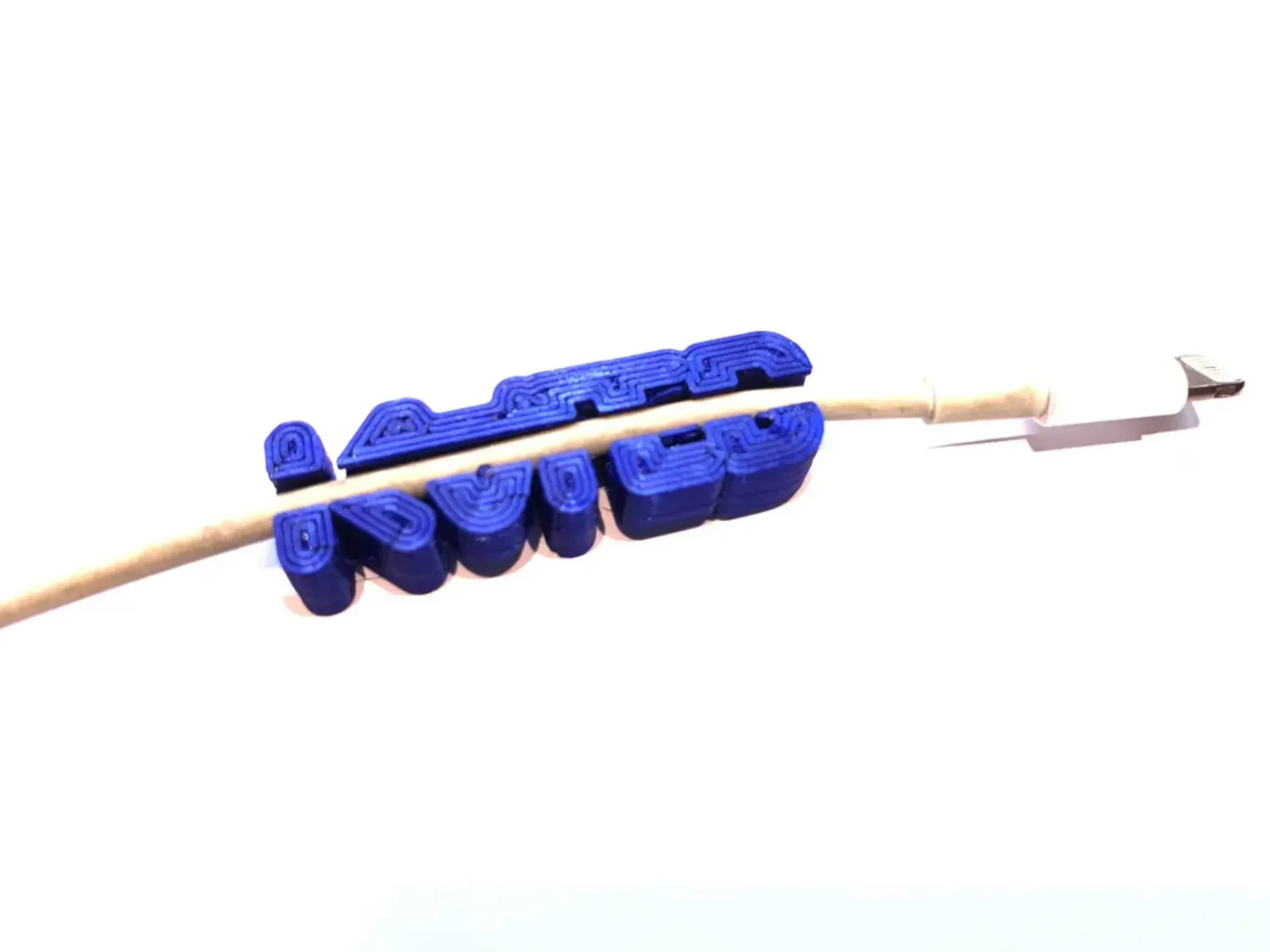

Зажимы прекрасно подходят к кабелям моего iPhone. Возможно, вам придется изменить файл SCAD для кабелей других размеров, но это легко, и я расскажу вам, как это сделать ниже.
Большое спасибо Dkoss и iamburny за их оригинальную работу, на которой я основывался.
Настройка файла SCAD
Установите бесплатную программу OpenSCAD на свой компьютер. Он небольшой и доступен здесь:
OpenSCAD — Загрузки
Сразу после открытия файла iPhone_Name_Label_v6.scad сохраните его под другим именем. Это дает вам запасной вариант, есл�� вы облажаетесь. (также воспользуйтесь кнопкой отмены на ленте вверху.
Отредактируйте файл SCAD там, где указано для ШРИФТА, ТЕКСТА, Интервалов.
Font_name = «Форте»; (Попробуйте любой шрифт в вашей системе, некоторые работают лучше, чем другие. Вы можете получить список шрифтов, нажав «Справка», «Список шрифтов» из OpenSCAD. Я использовал MelodBold, Flubber, Glockenspeil, LetterOMatic!
Текст = «ДОГБЕРТ»; Измените это на имя, которое вы хотите напечатать.
Высота букв и интервал: в этой области вы можете установить высоту букв и расстояние между буквами. Я рекомендую ввести первые 2 буквы желаемого имени и откорректировать их, затем добавить еще одну букву и откорректировать. Нажмите F5, чтобы получить предварительный просмотр. Продолжайте добавлять буквы, пока ��е закончите имя. Это позволяет не загромождать дисплей.
Letter_1_height = 8; // [0:0.5:20] Измените цифру «8» на то, что вам больше нравится
Letter_2_space = 10,3; // [-20:0.5:20] Измените «10.3» на то, что выглядит лучше, учитывая, что буквы должны несколько перекрываться
Letter_2_height = 5,0; // [0:0.5:20] Измените «5». Опять же, руководствуйтесь своим суждением. Продолжайте регулировать высоту и интервал для каждой буквы. При необходимости используйте десятичные дроби.
Продолжайте, пока не отредактируете все буквы.
поворот = -0; — Я установил значение 0, потому что функция поворота меня не привлекла, но экспериментируйте, если хотите. 5 — хорошая отправная точка.
Настройки шлейфа остались от приложения «Связка ключей». Поэтому, если вместо этого вам нужна связка ключей, используйте эти настройки и установите для CableSlot значение False.
КабельСлот = «Истина»; True включает слот для кабеля
Диаметр = 2; Это диаметр разъема для кабеля, 4 мм отлично подходят для моих кабелей.
TxtSz = 13 — контролирует размер текста по оси Y. Размер X контролируется этим И интервалом, который вы указали выше.
Настройки печати
Бренд принтера:
Принтербот
Принтер:
Принтербот Плюс
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
.2
Заполнение:
25%
Нить: Любой PLA Любой
Примечания:

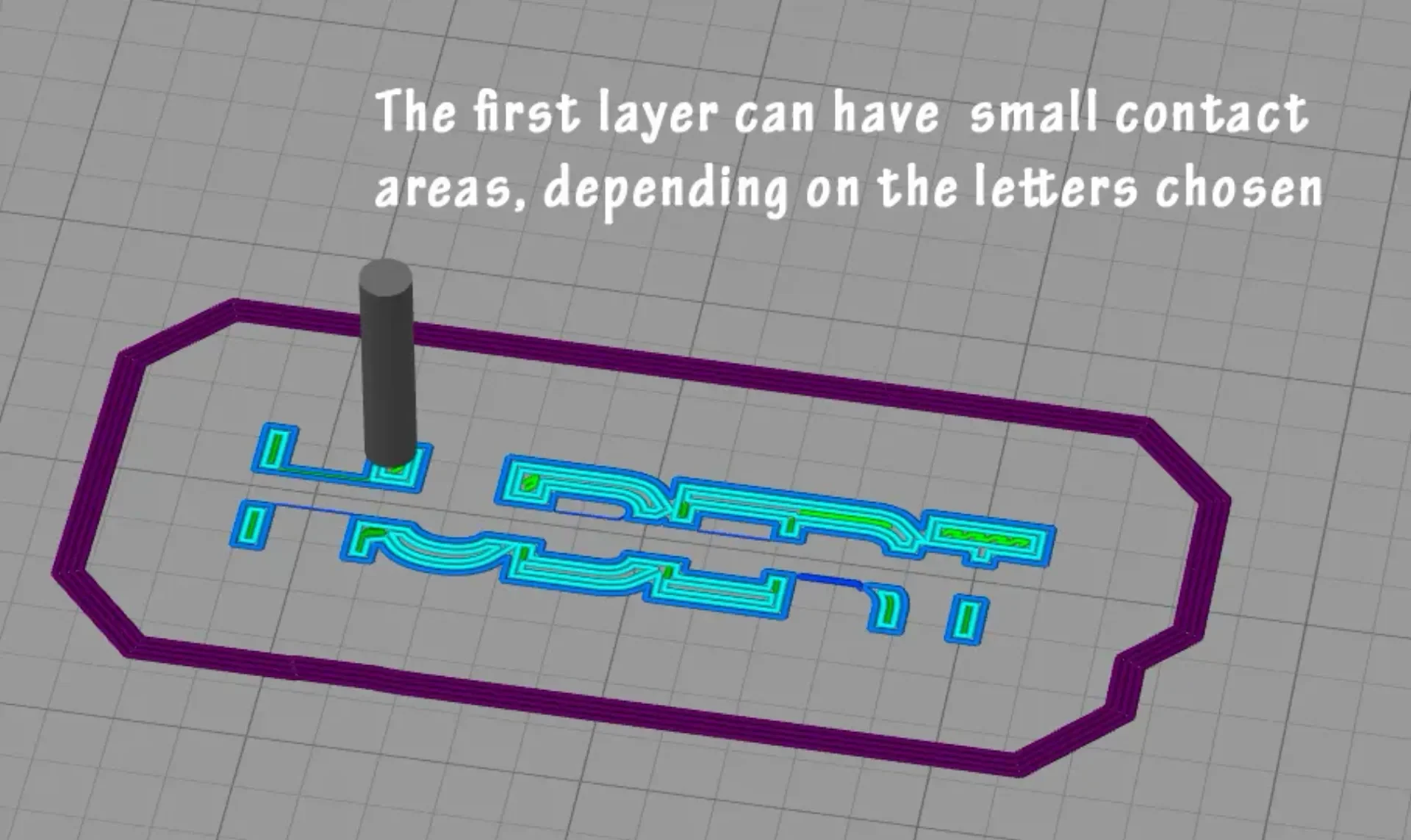

Убедитесь, что ваш принтер может хорошо приклеивать небольшие файлы к подставке. Снизьте скорость, если отпечаток отрыва��тся. Отрегулировать кровать и т. д. Я бы не советовал использовать поля.рн
