Подставка для Mova Globe (или другого предмета сферическ...

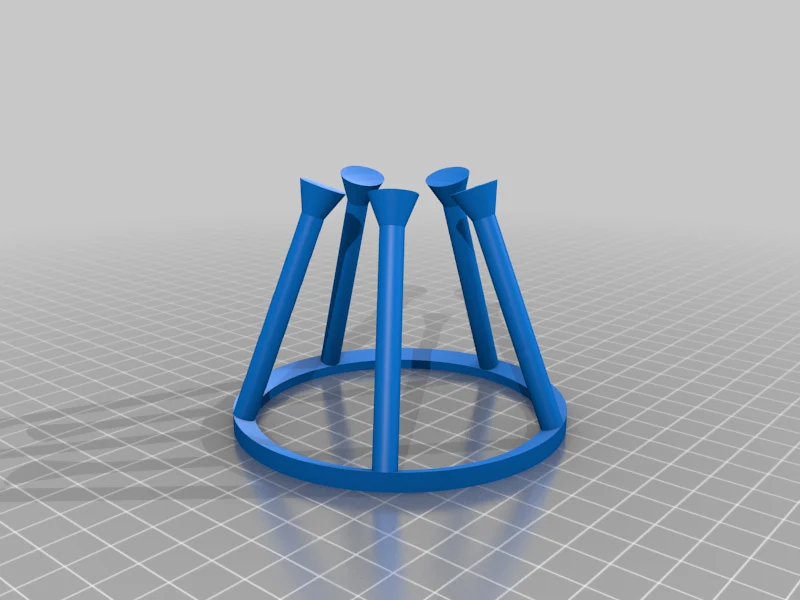

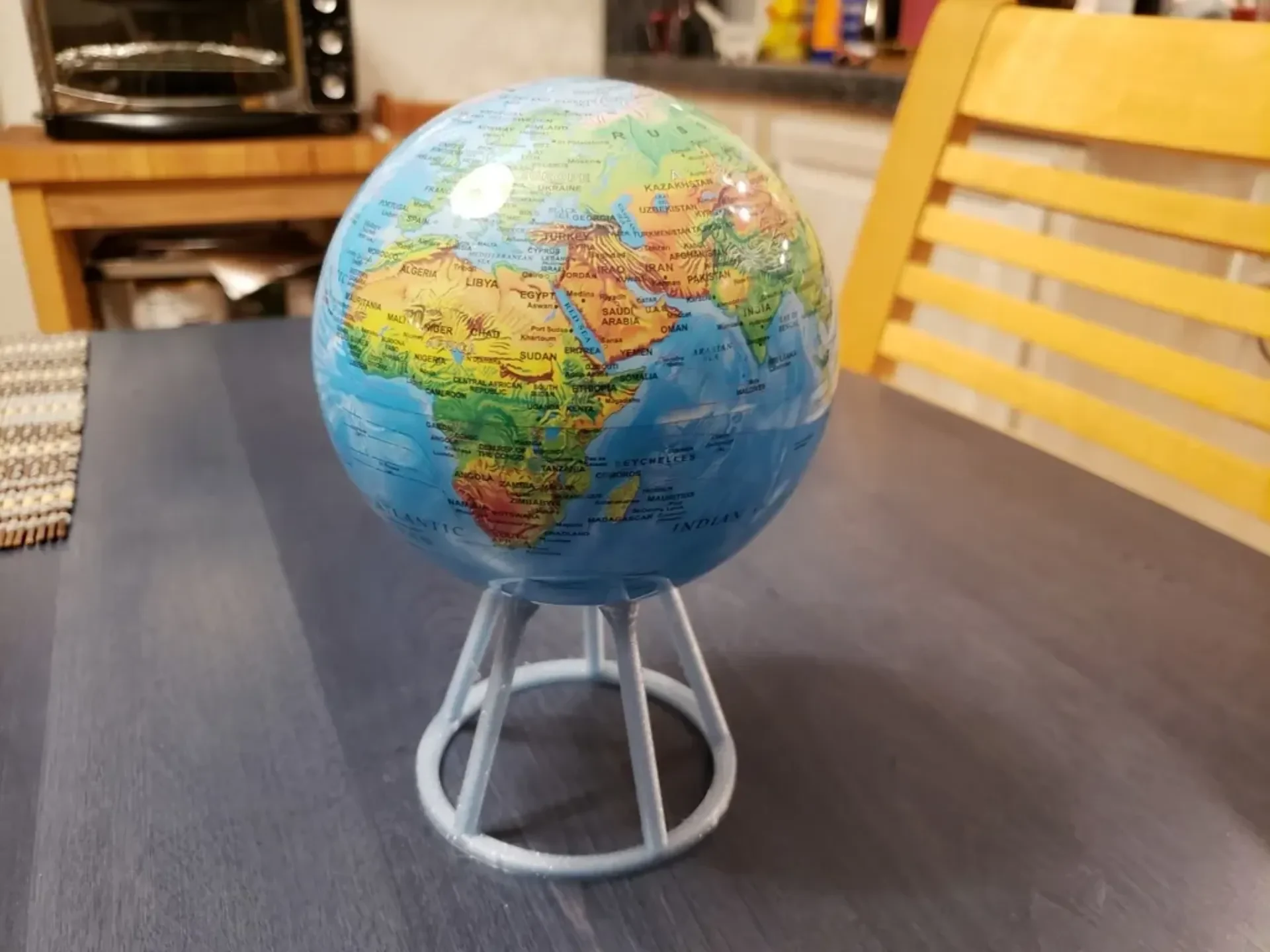

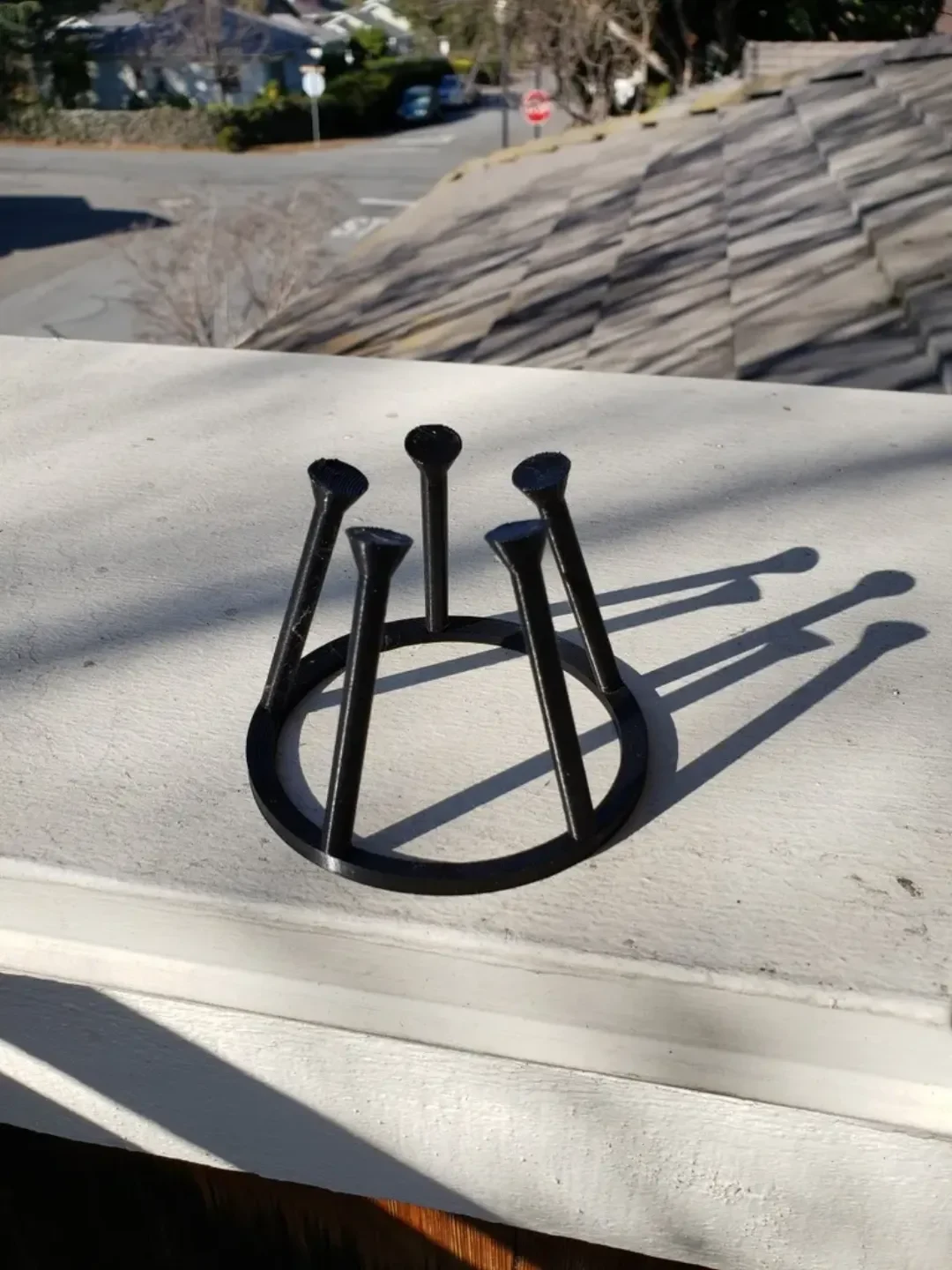

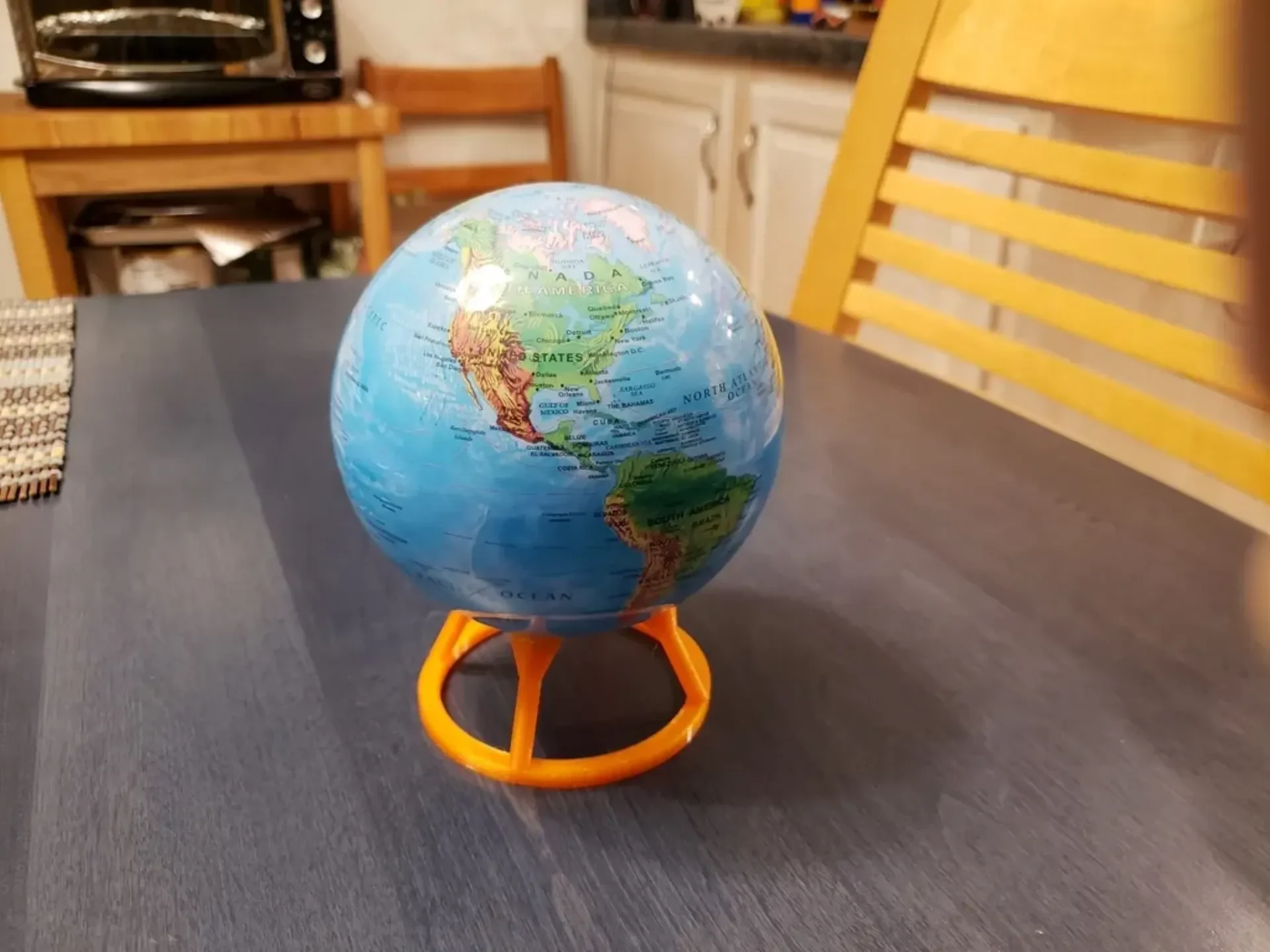

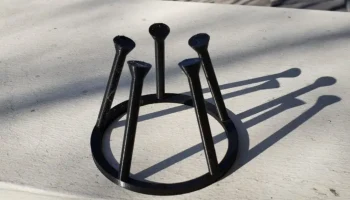

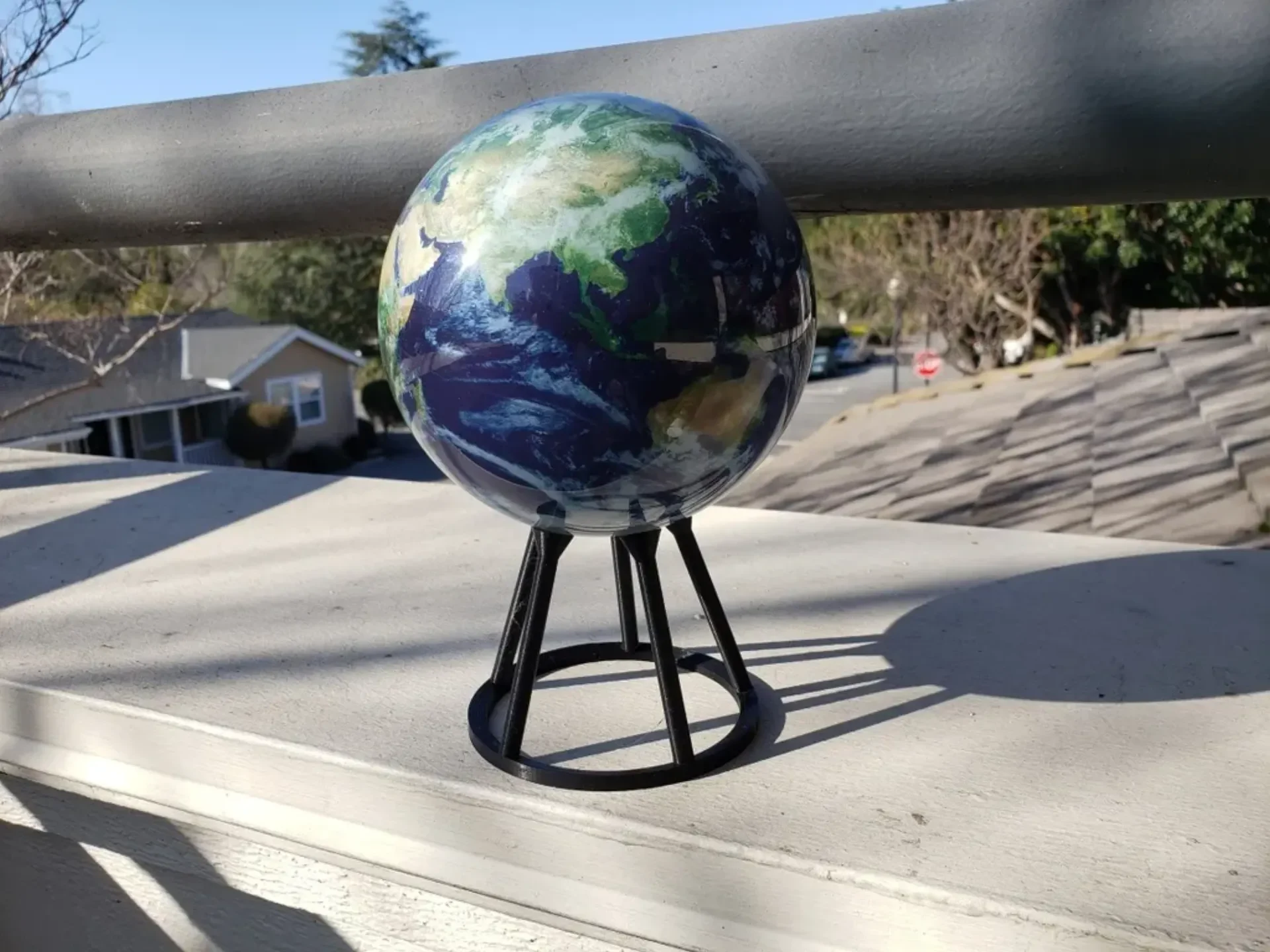

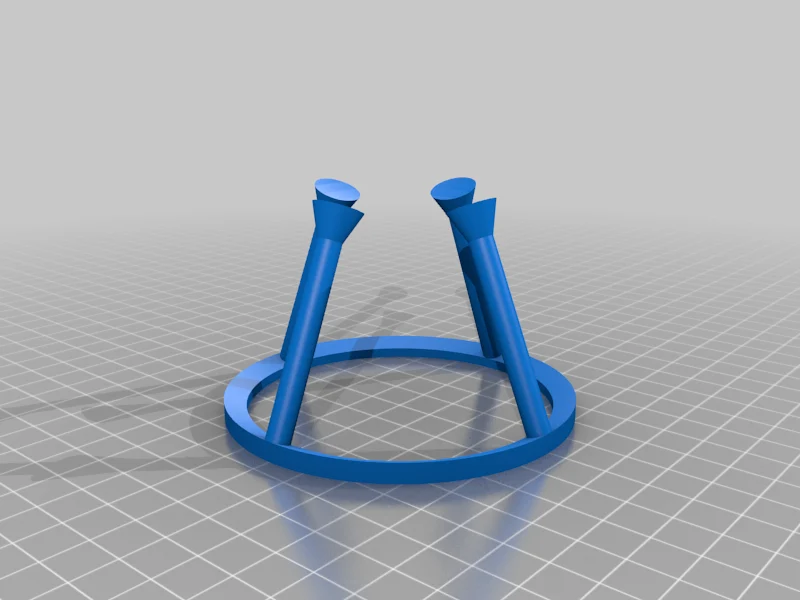

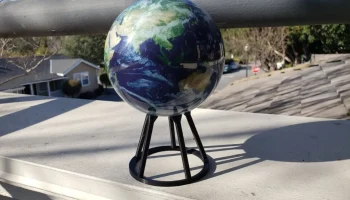

Это настраиваемый дизайн OpenSCAD для стенда, который можно использовать для демонстрации сферического объекта. Первоначально он был разработан для Mova Globes, но его можно настроить для сферы любого размера и типа (например, бейсбольного мяча с автографом). Количество ножек и другие параметры также можно настроить.

Обновите параметр Sphere_D (диаметр сферы), указав диаметр поддерживаемого объекта. В Нас��ройщике можно выбрать три размера Mova Globe, но параметр также можно изменить непосредственно в исходном коде.

Обновите параметр Sphere_H (высота сферы), указав желаемую высоту от земли до нижней части поддерживаемого объекта.

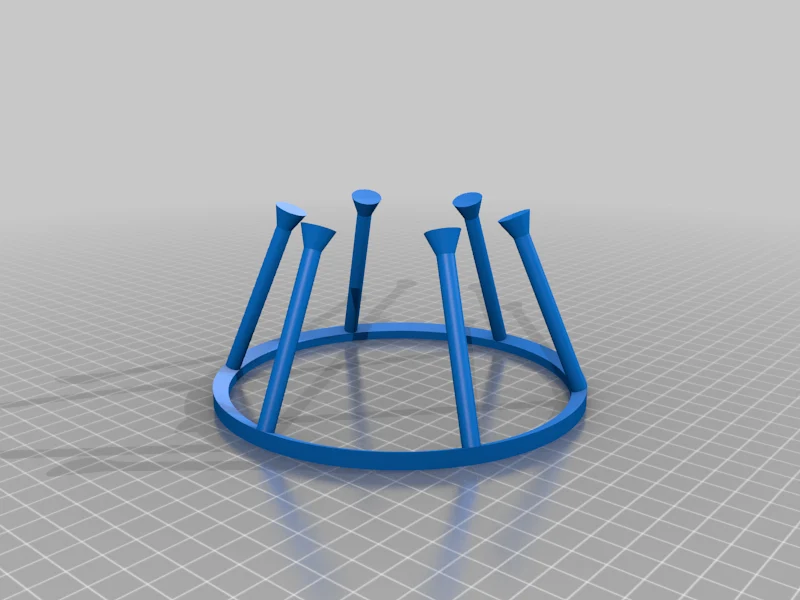

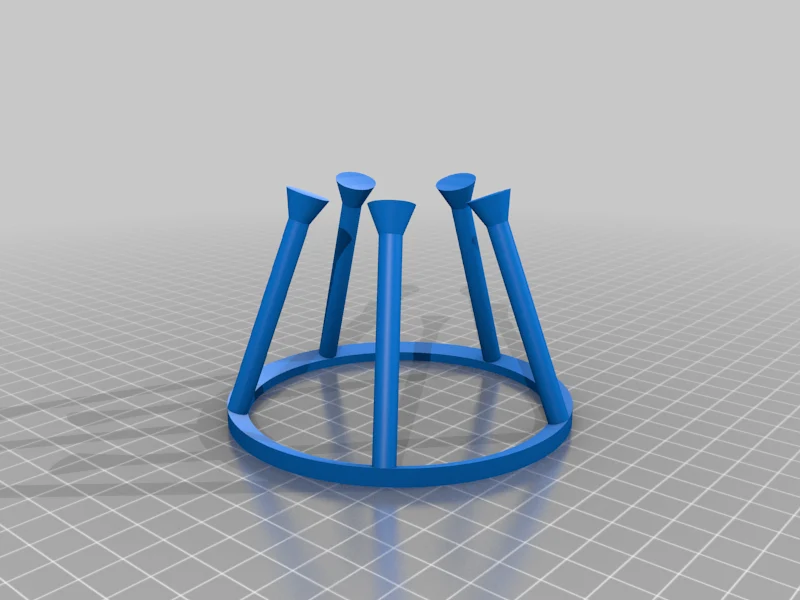

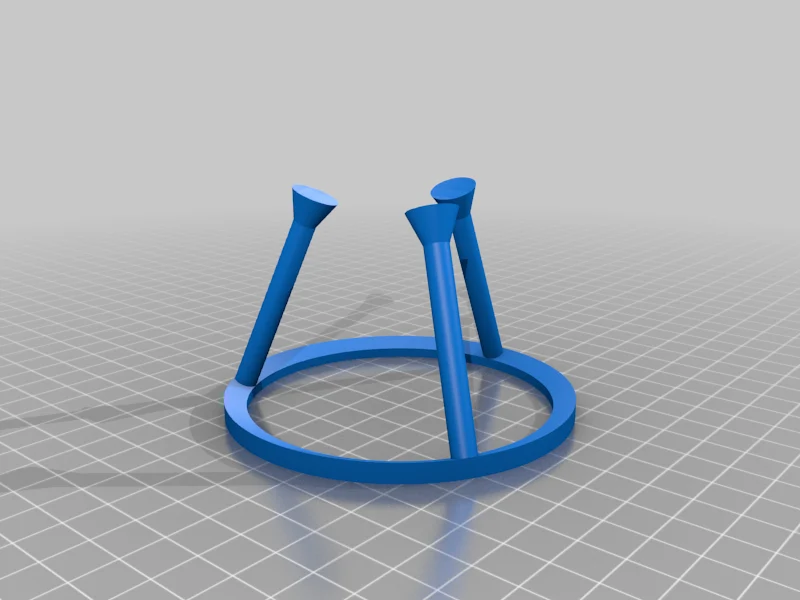

К другим параметрам относятся диаметр основания, высота основания, диаметр ножек и т. д.

Настройки печати

Никакие опоры, поля или плот не нужны. Подходит высота слоя 0,2 мм и заполнение 20%. PLA или PETG работают нормально.

OpenSCAD-проектирование

Самая сложная часть заключалась в том, чтобы наклонить верхнюю часть основания внутрь, чтобы она соответствовала углу опорных рычагов. Я не смог найти для этого уравнения в замкнутой форме, и мне пришлось использовать численный метод.

Инструкции для OpenSCAD:

Откройте файл .scad в OpenSCAD версии 2021.01 или новее.
Нажмите F5, чтобы просмотреть модель
Убедитесь, что флажок «Windows -> Hide Customizer» не установлен.
Просмотрите/измените параметры в Настройщике (или непосредственно в файле)
Нажмите F6, чтобы выполнить рендеринг в STL, затем нажмите F7, чтобы сохранить STL.
