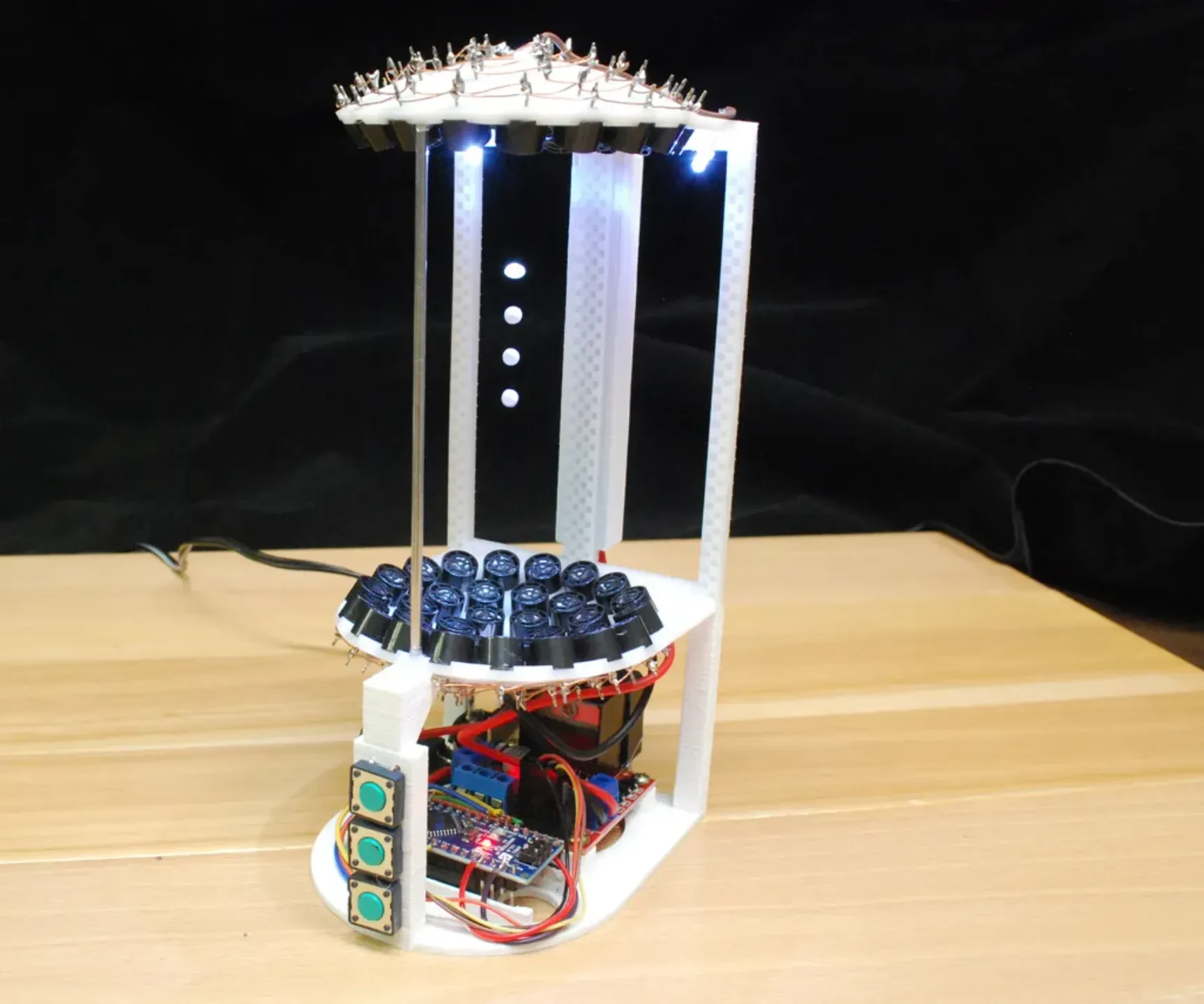

Подставка Tinylev, модифицированная для комплекта Makerfabs
Я увидел в Интернете демо-версию TInylev (https://www.instructables.com/id/Acoustic-Levitator/) и захотел создать ее. Вместо того, чтобы покупать все детали по отдельности, я купил комплект у Makerfabs. https://www.makerfabs.com/index.php?route=product/product&product_id=508
Когда комплект прибыл, я увидел необходимость в подставке. Джеффбирер загрузил хорошую подставку, включающую всю электронику, поэтому я распечатал ее. Гнездо постоянного тока и переключатель из комплекта отличались от тех, которые он использовал, поэтому я модифицировал подставку, чтобы принять их по старинке; ножом X-acto. Смотрите картинку.

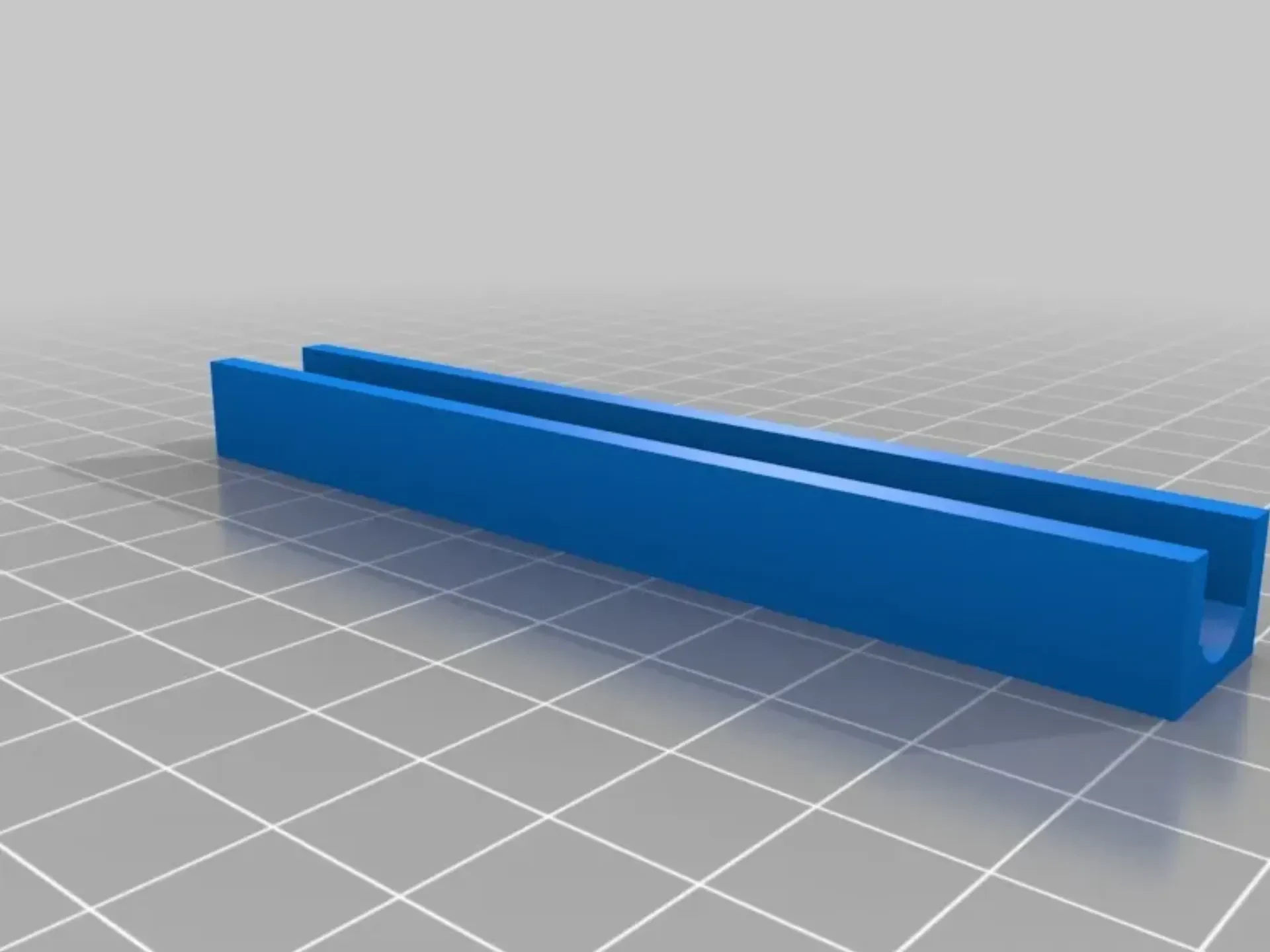

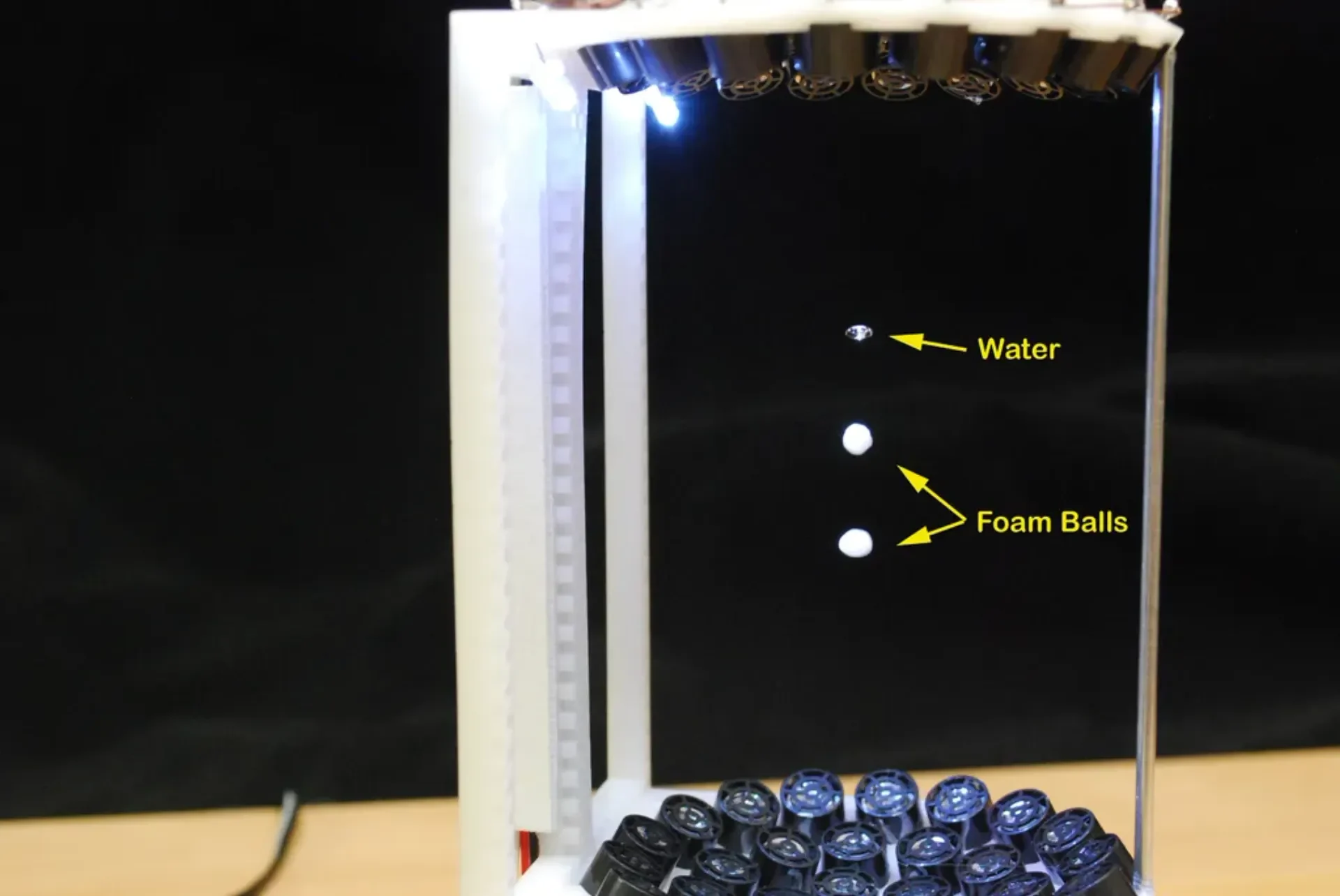

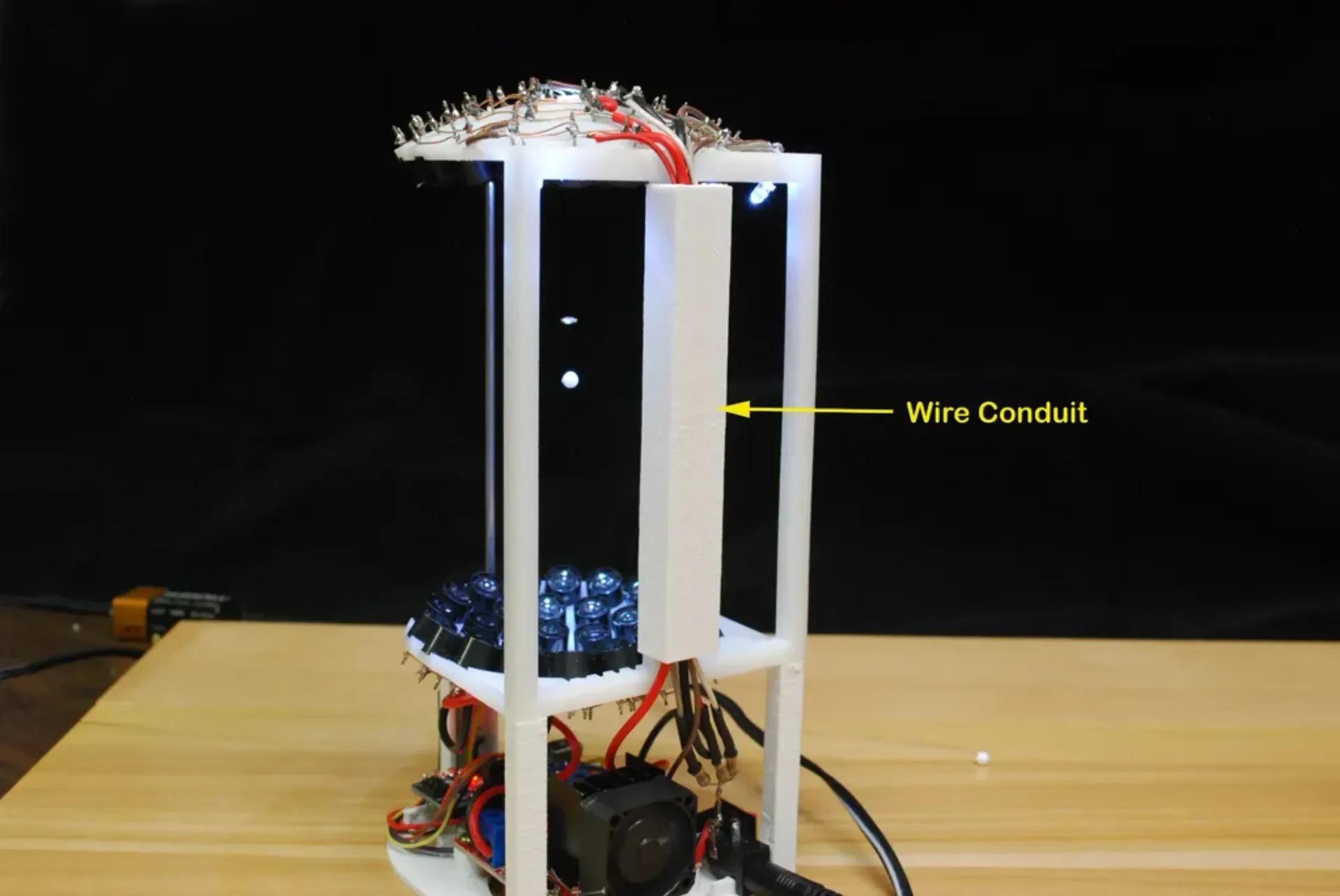

Для лучшей видимости я просверлил несколько отверстий сверху и добавил 3 белых светодиода: (1) верхнюю мертвую точку диаметром 5 мм и (2) светодиода диаметром 3 мм, по одному с каждой стороны. Каждый светодиод был подключен к источнику питания 9 В через резистор сопротивлением 360 Ом. Для этого потребовалось еще 4 провода, идущие сзади, поэтому я спроектировал простой кабелепровод, который защелкивается в центре вертикально и скрывает провода. Я приклеил спереди отрезок алюминиевой трубки 3/32, чтобы верхняя и нижняя панели были параллельны. Без него верхняя часть немного провиснет, и левитирующие шары начнут блуждать.

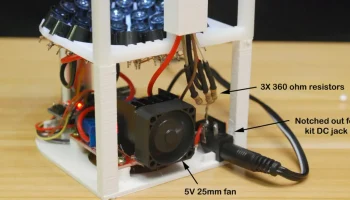

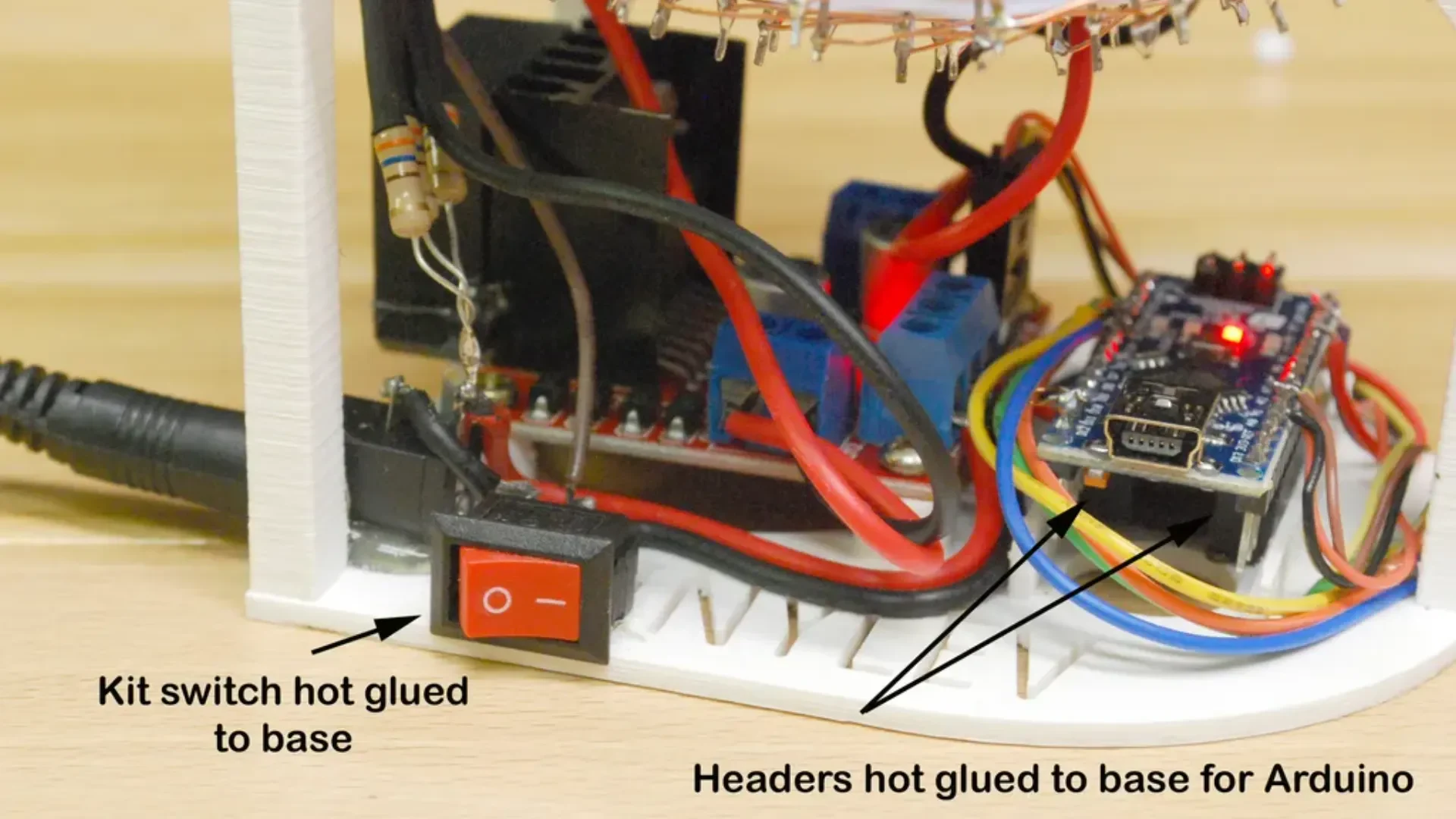

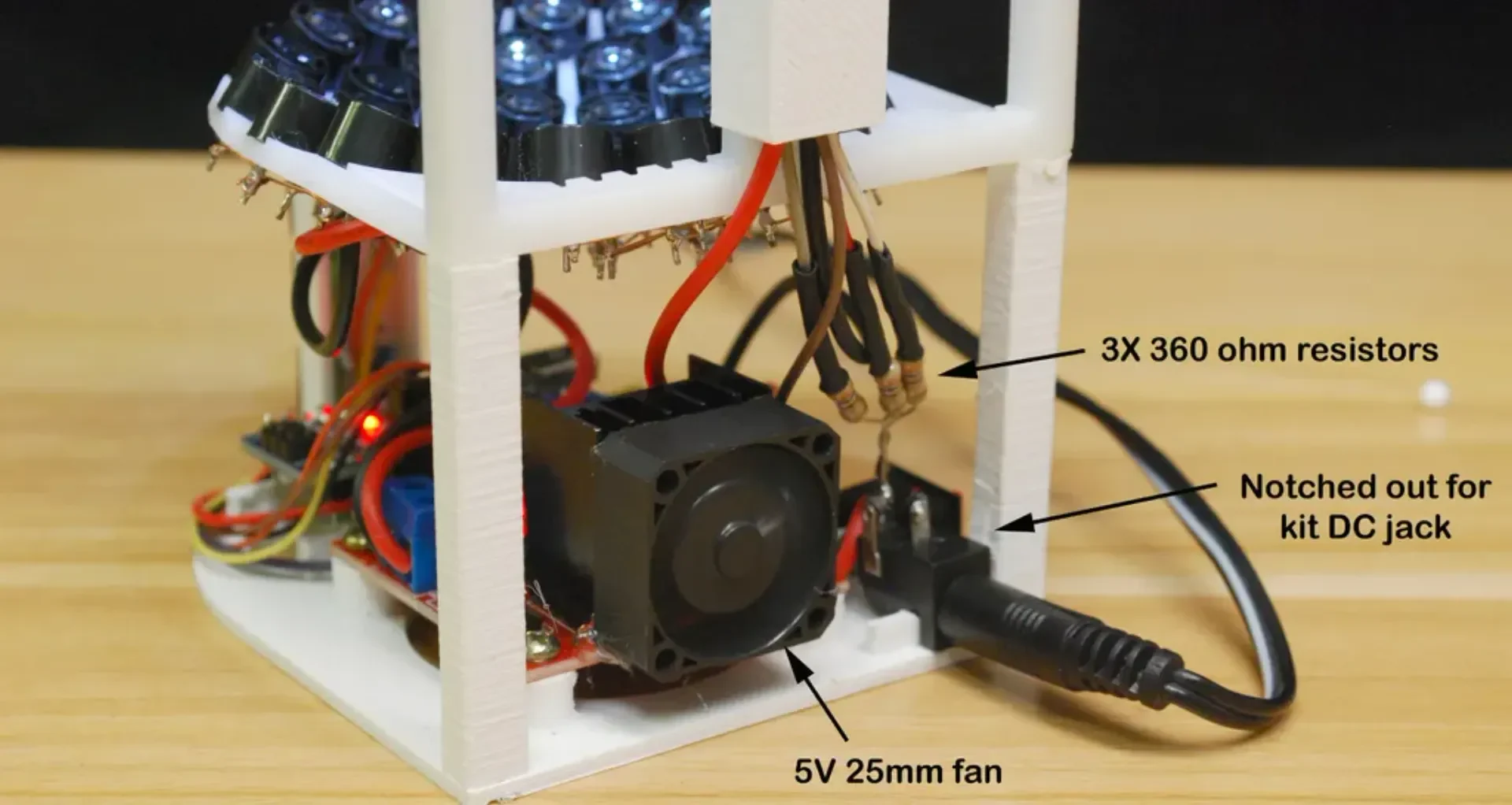

Усилитель мощности сильно нагревался, если оставить его включенным на неско��ько минут, поэтому я приклеил горячим способом 25-мм вентилятор на 5 В, который у меня был в ящике, к радиатору усилителя мощности. Теперь он работает круто, как может часами. У Nano, который входит в комплект, штыри разъема торчат снизу, а подставка рассчитана на то, чтобы они торчали сверху. Поэтому я приклеил несколько разъемов к подставке и вставил в них Nano, чтобы удерживать его в вертикальном положении. Я про��то припаял необходимые провода к верхней части контактов разъема.
Блок питания постоянного тока 9 В, 1 А, который входил в комплект, с трудом выдавал 8 В, когда все работало, поэтому я использовал уже имевшийся у меня источник питания на 9 В. Он может выдавать ток 2А, не беспокоясь. Этот проект отлично работает и представляет собой интересный проект, которым можно похвастаться.
Настройки печати
Бренд принтера:
Принтербот
Принтер:
Принтербот Плюс
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
.3
Заполнение:
35%
Нить: ExcelFil EVO PLA PLA Snow White
Категория: Физика и астрономия
