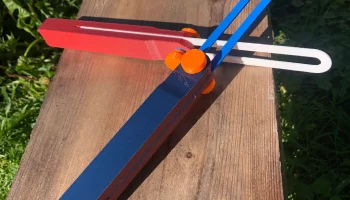

Измеритель угла скоса V2

Измеритель угла скоса — незаменимый инструмент при работе с деревом, состоящий из двух ножек, соединенных на одном конце и свободно перемещающихся на другом конце. Он позволяет точно измерять углы, переносить их, а также маркировать точные разрезы и углы. Это мой надежный помощник в небольших проектах как дома, так и в мастерской.

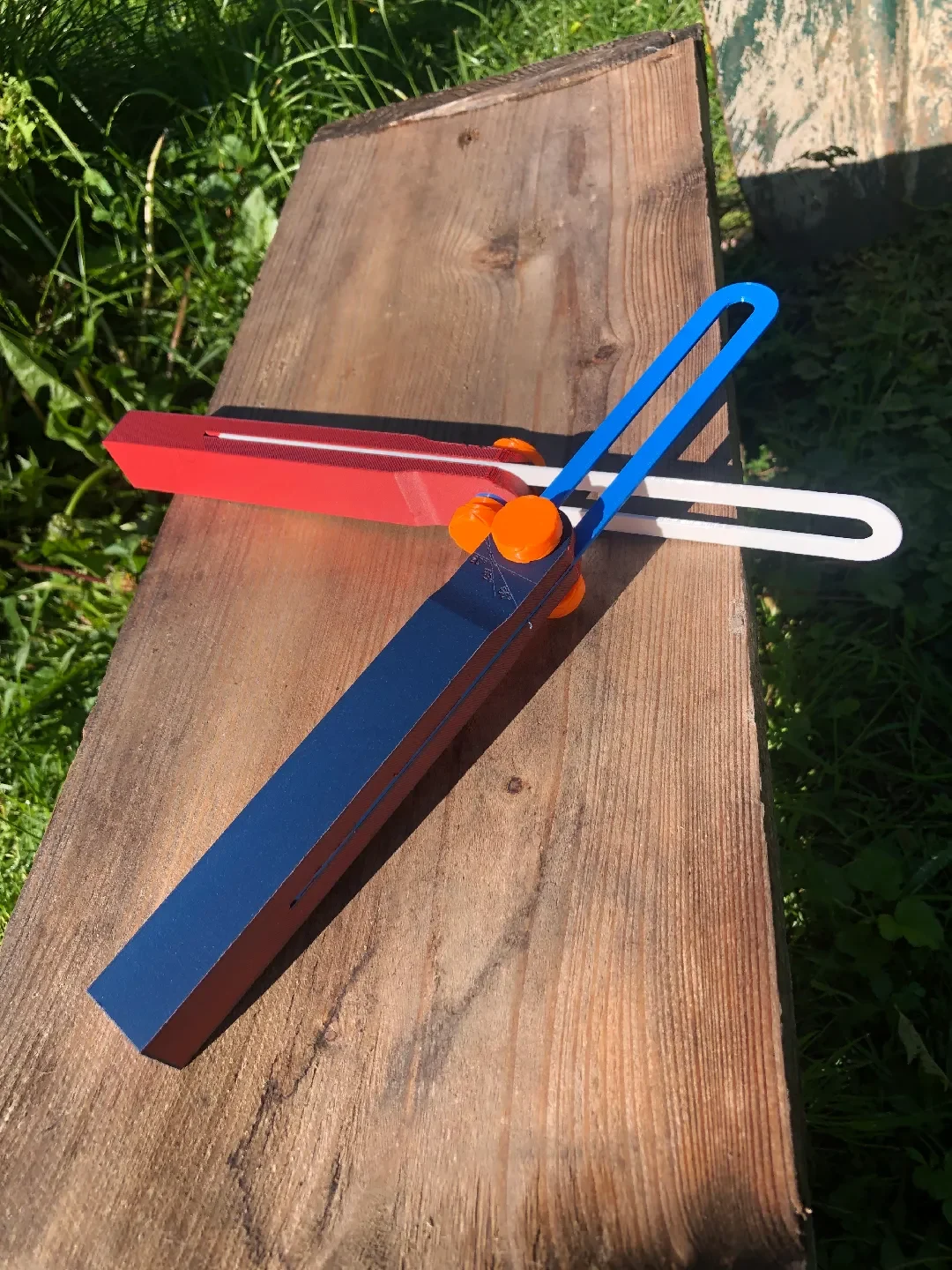

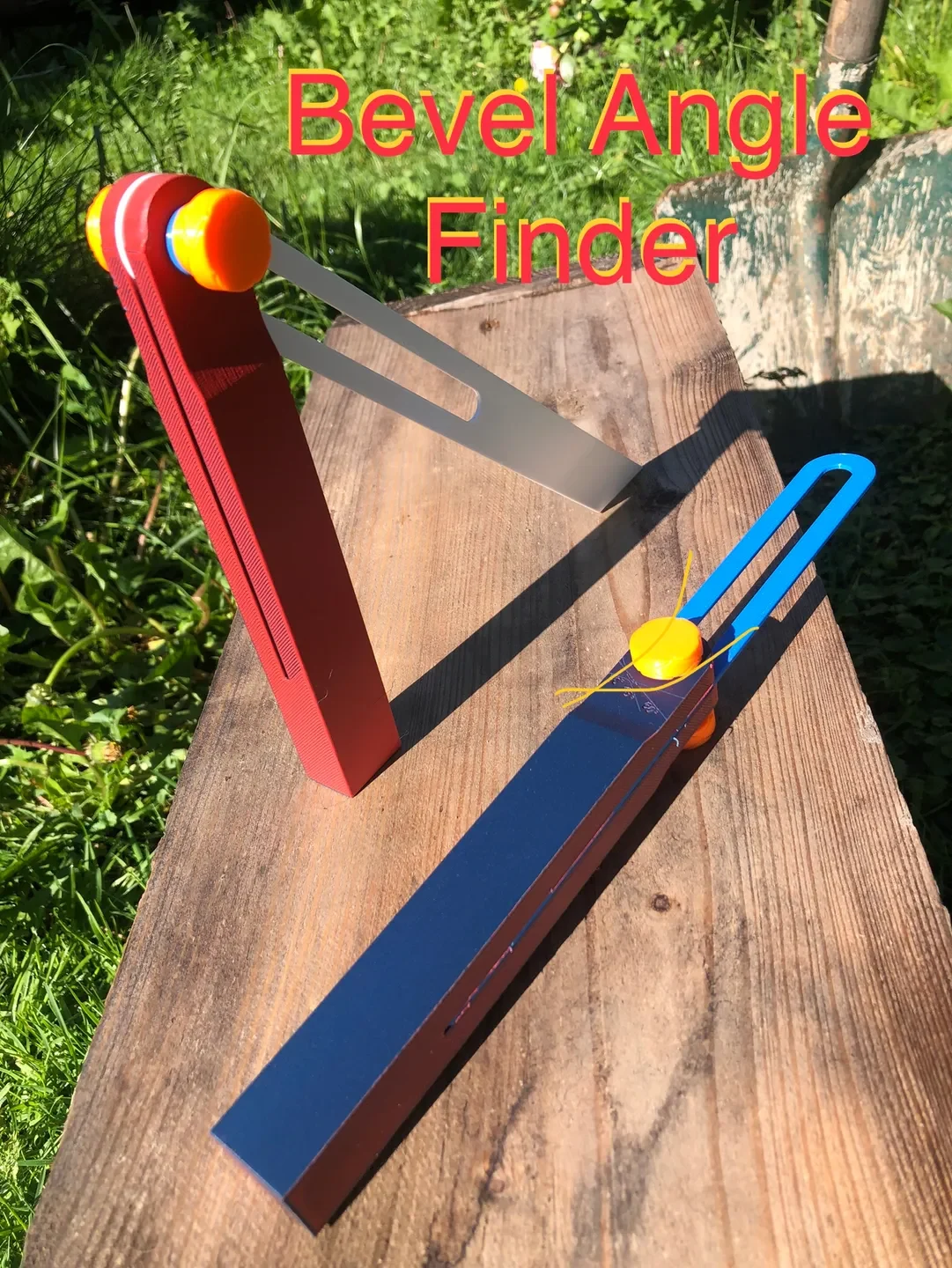

Для этого проекта я разработал небольшой, но функциональный угломер, который идеально соответствует моим потребностям. Длина ручки составляет 180 мм, а длина угловой ножки составляет более 250 мм. Чтобы предотвратить нежелательное образование угла в 45°, я внес корректировку: основание ручки было изменено так, чтобы она больше не опиралась автоматически на заготовку, когда ножка угла плоская.

Сначала я напечатал фиксирующие ручки с заполнением 100% после того, как одна сломалась с заполнением всего 15%. ПРИМЕЧАНИЕ. Вначале тре��ие в резьбе довольно велико. Чтобы сгладить это, я распылил немного WD40 на резьбу и проработал ее. Потратьте две минуты, это работает как шарм.

Со временем я определю, какой процент заполнения окажется оптимальным. Текущая ручка была напечатана с заливкой 20%. Из-за своей плоской формы угловая ножка была напечатана сплошной.

Чтобы уменьшить трение при повороте ручки, я загрузил файл шайбы, чтобы упростить регулировку угла скоса.

Желаю всем веселого повторения и разметки разрезов!
