Отвертка Panasonic EY503 Преобразование аккумулятора.

Проблемы безопасности литий-ионных аккумуляторов:
Если вы не знаете, что делаете, или у вас нет опыта работы с этими батареями, не играйте с ними. Они могут хранить много энергии, что может серьезно навредить вам и сжечь ваш дом. Я вас предупредил и не несу ответственности за то, что вы делаете.

Panasonic EY503 — старая отличная отвертка, питающаяся от двух Ni-CD или Ni-MH аккумуляторов размера C, питающих инструмент напряжением 2,4 В. Этот инструмент лежит у меня в ящике стола и не используется уже несколько десятилетий. Я попытался преобразовать его в 3,7 В, чтобы снова использовать.

Что вам нужно?

Литий-ионный аккумулятор типоразмера 18650, 3,7 В, 20 А или более.
немного никелевой полоски для приваривания к аккумулятору.

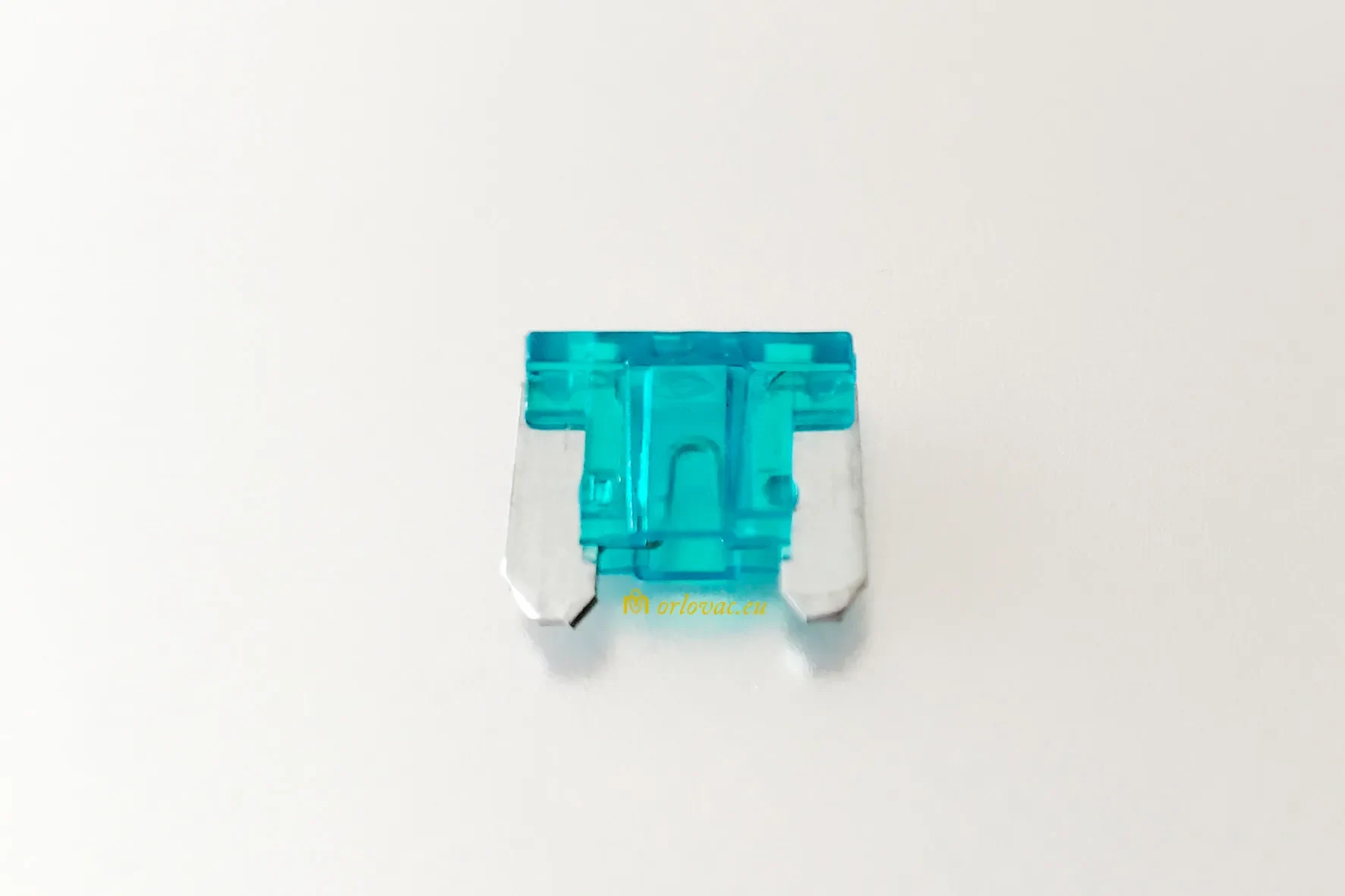

Автомобильный предохранитель на 15А.

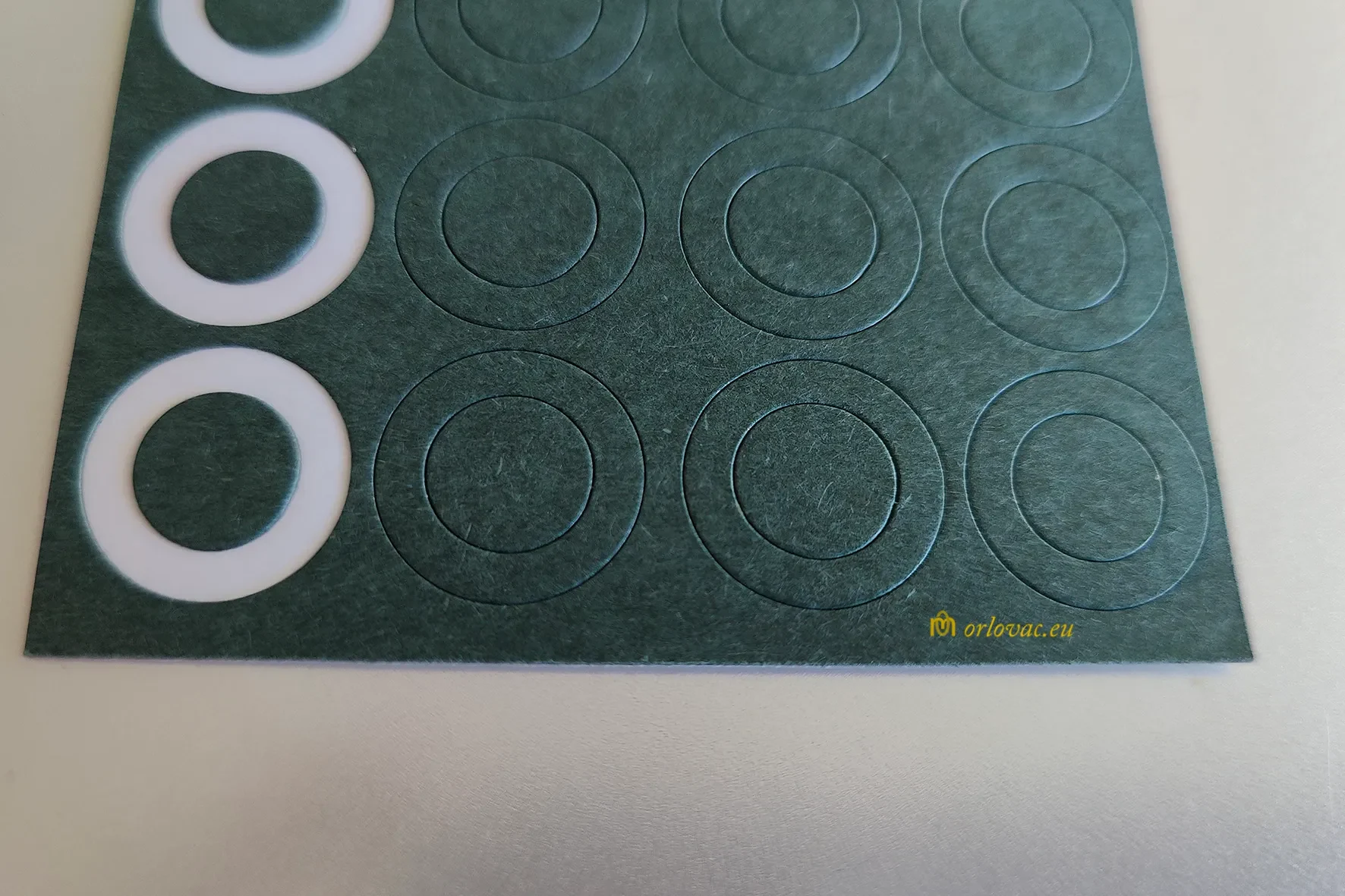

18650 плюс «бумажная» изоляция клемм
какой-нибудь провод для подключения не менее AWG16 (лучше всего использовать красный и черный цвета).
Оригинальные металлические контакты аккумулятора (от старого аккумулятора, который нужно переделать), один на плюсовую клемму, другой на минусовую.

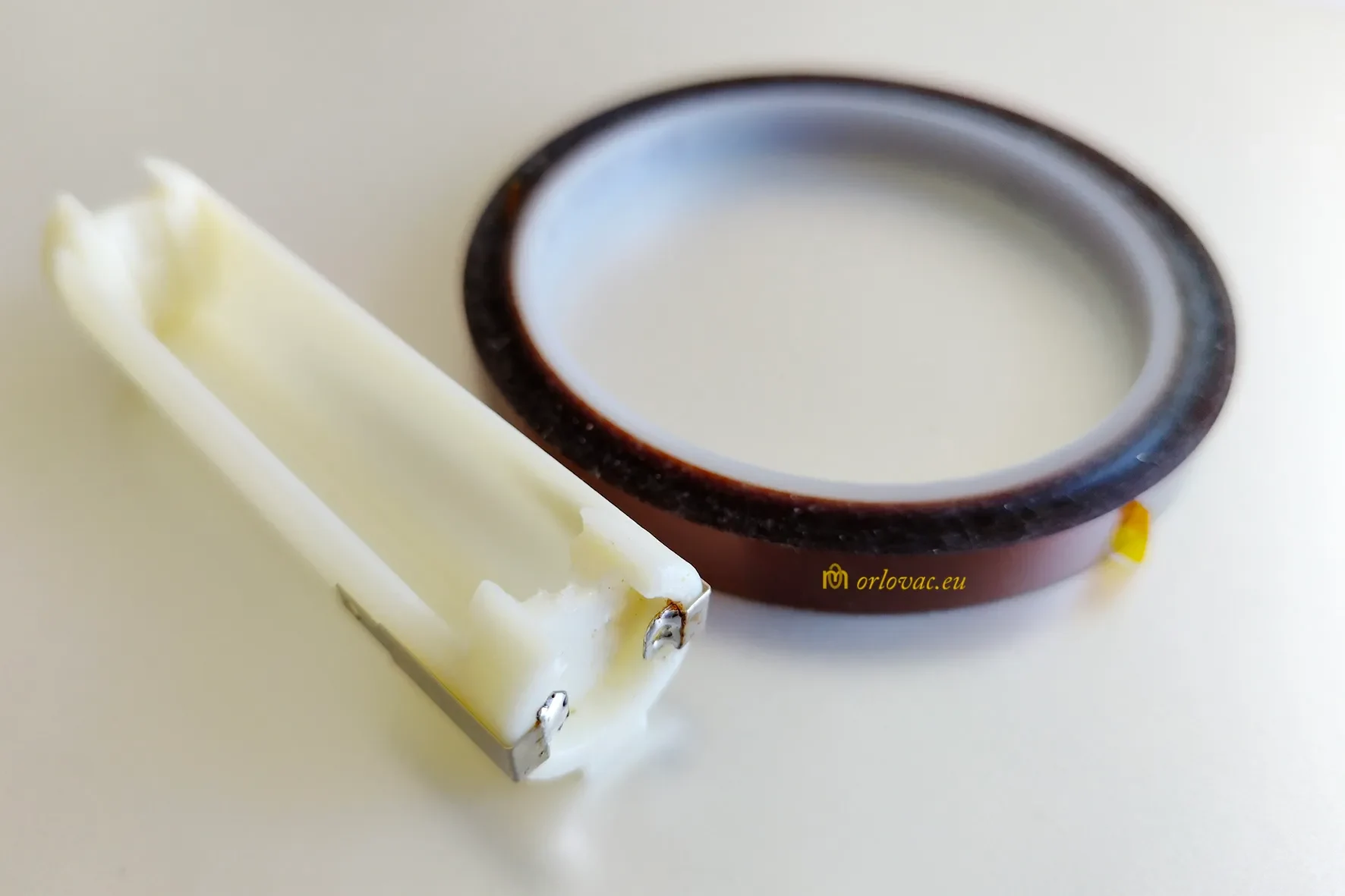

немного каптоновой ленты.

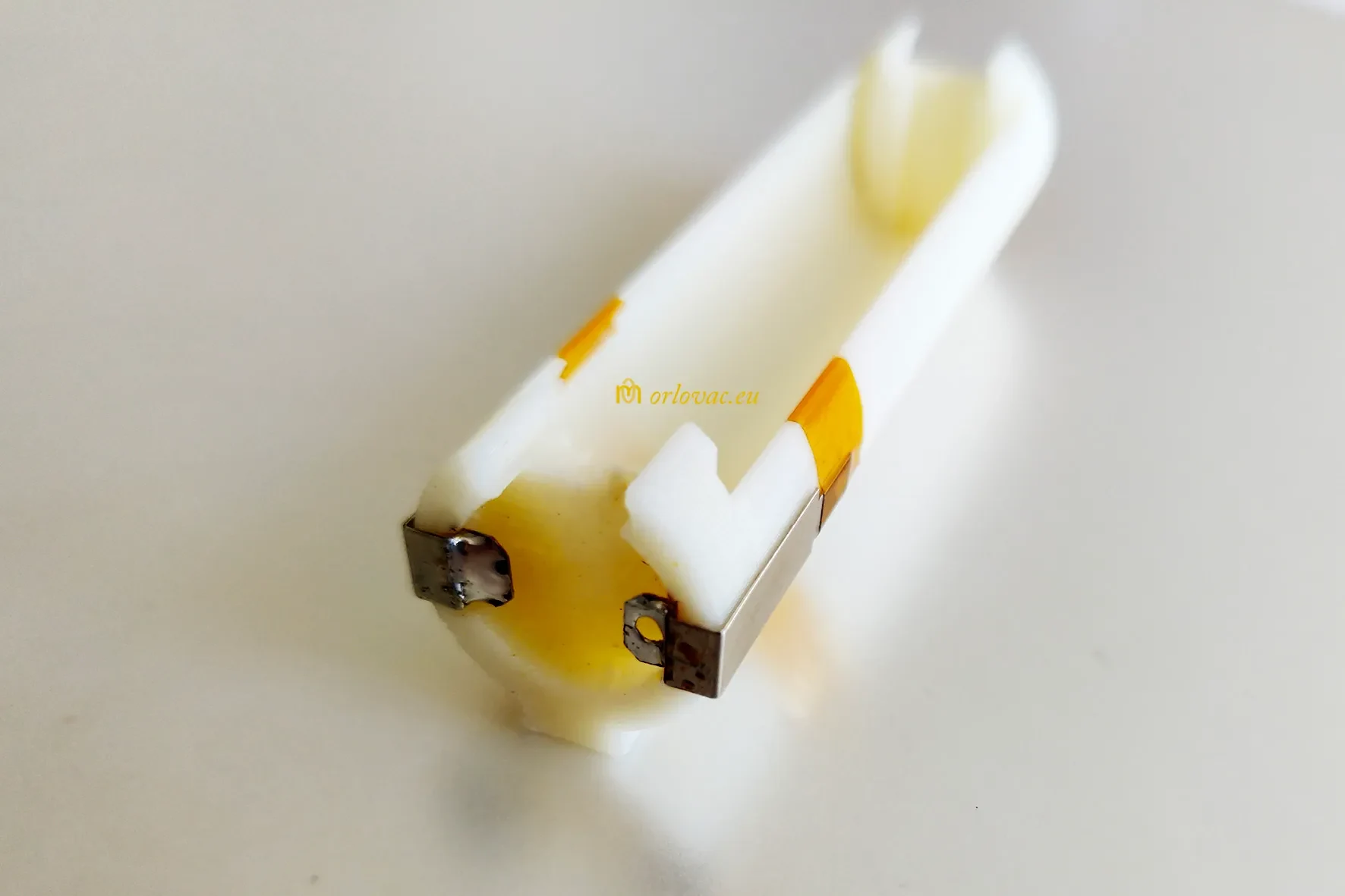

печатный держатель батареи, без необходимости использования печатной поддержки.

Я не предлагаю паять провода на литий-ионном аккумуляторе. При пайке есть большой риск повредить батарею, что может привести к возгоранию!!! Я знаю, о чем говорю. Казалось бы, это удалось, но...

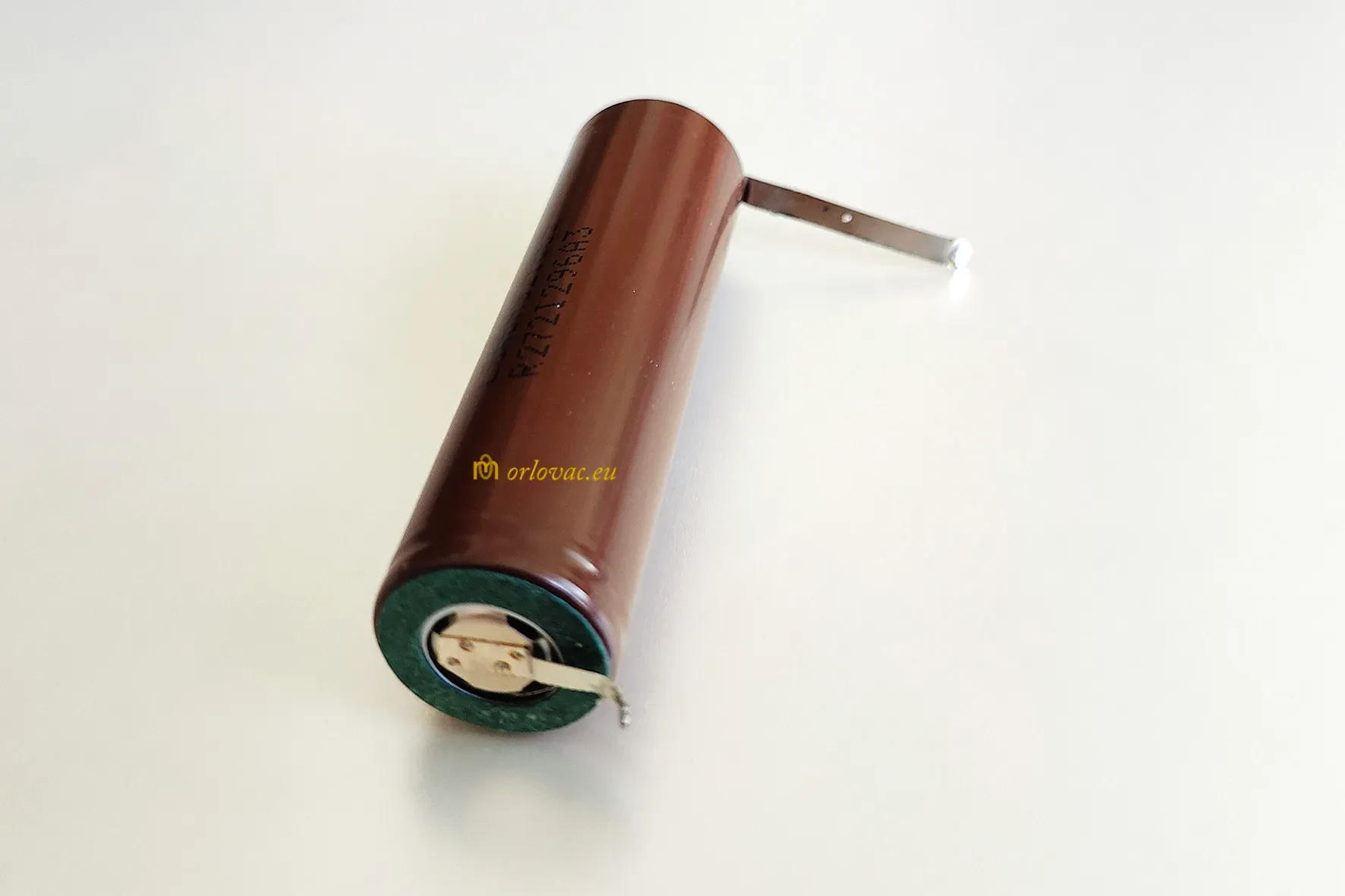

Лучшее решение — приварить к аккумулятору никелевую полоску. Как это сделать, вы можете прочитать здесь. Здесь могли бы помочь китайские сварщики.

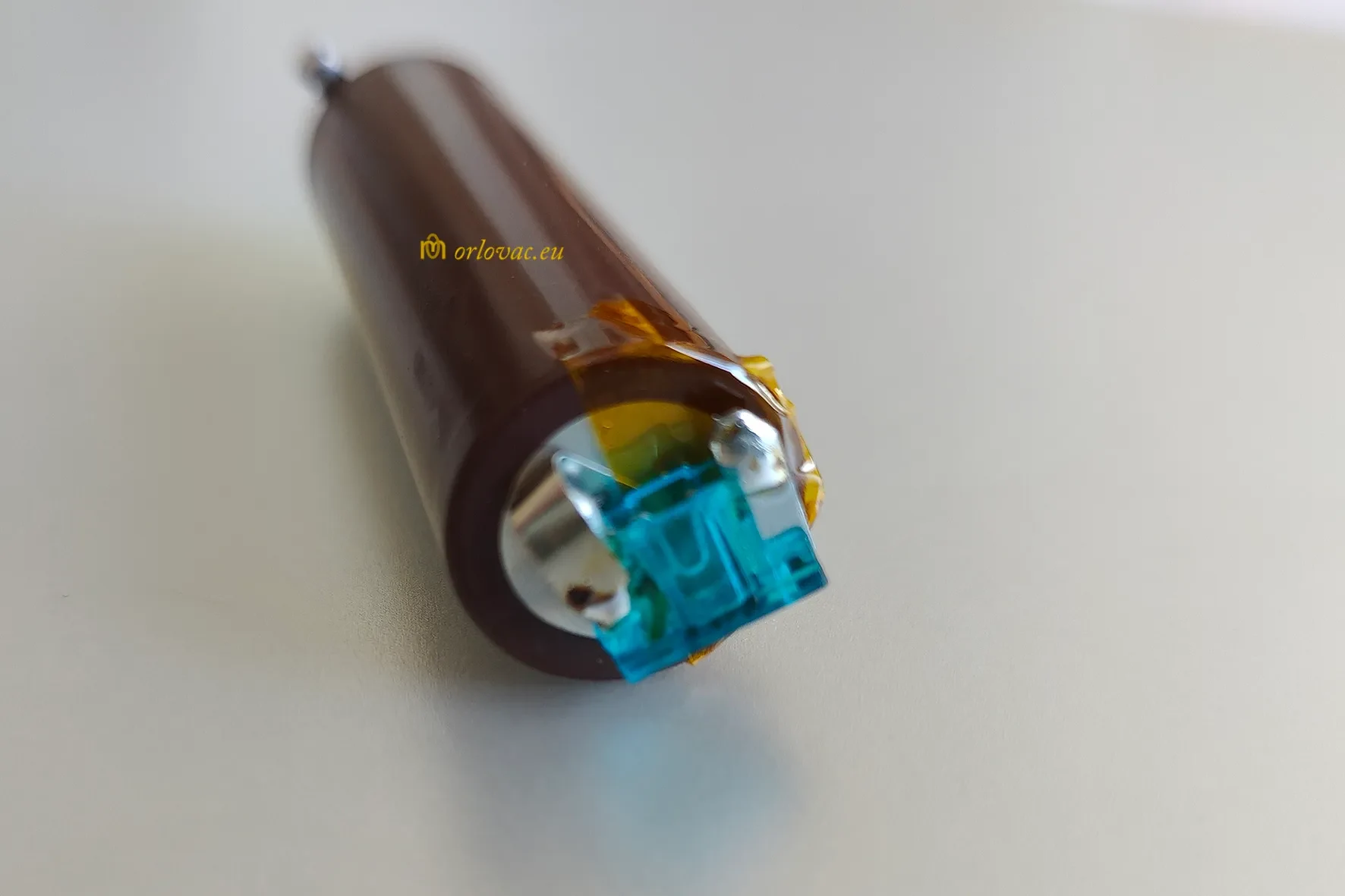

Аккумулятор без каких-либо BMS. Это означает: НЕТ защиты от короткого замыкания или пониженного напряжения аккумулятора. В качестве защиты от короткого замыкания я поставил автомобильный предохранитель на 15А. Я часто заряжаю его, особенно после длительного использования.

Источник качественных и дешевых литий-ионных аккумуляторов (в ЕС) можно найти здесь. Для уверенности выбирайте незащищенное устройство с током не менее 20 А или более. Я собираю несколько аккумуляторов. Один построен на обычной батарее, взятой из аккумулятора ноутбука. Это слаботочные аккумуляторы! Поскольку у меня это было, я решил протестировать. Не имеет значения, будет ли повреждена батарея, потому что это мне ничего не будет стоить. К моему удивлению, спустя 3 года использования он работает очень хорошо, но я не рекомендую его.

При пайке провода в адаптере аккумулятора к клеммам "+" и "-" необходимо соблюдать большую осторожность, чтобы не допустить короткого замыкания!!!

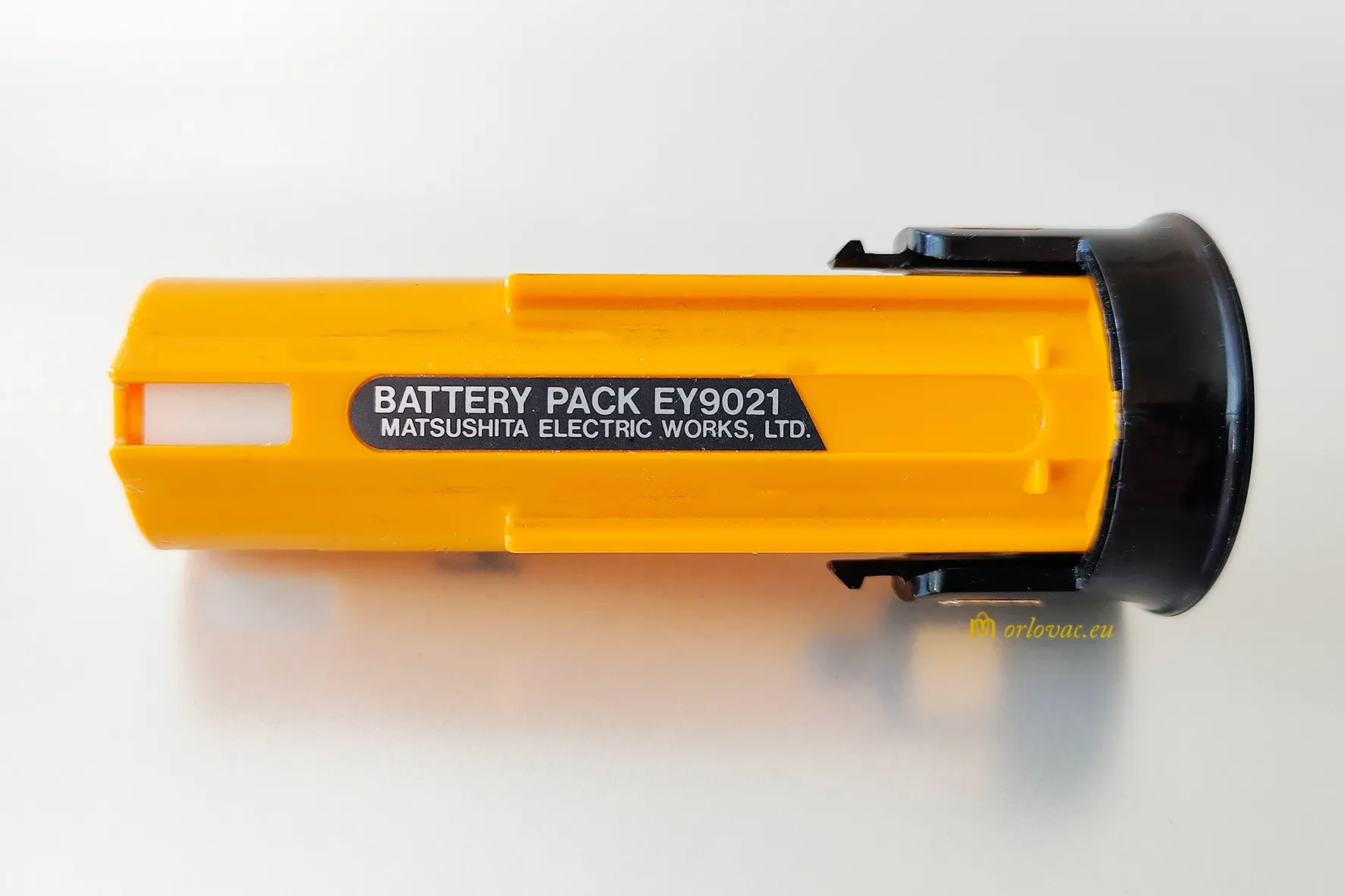

Как открыть оригинальный аккумулятор Panasonic EY9021 с помощью этой отвертки можно найти на Youtube.

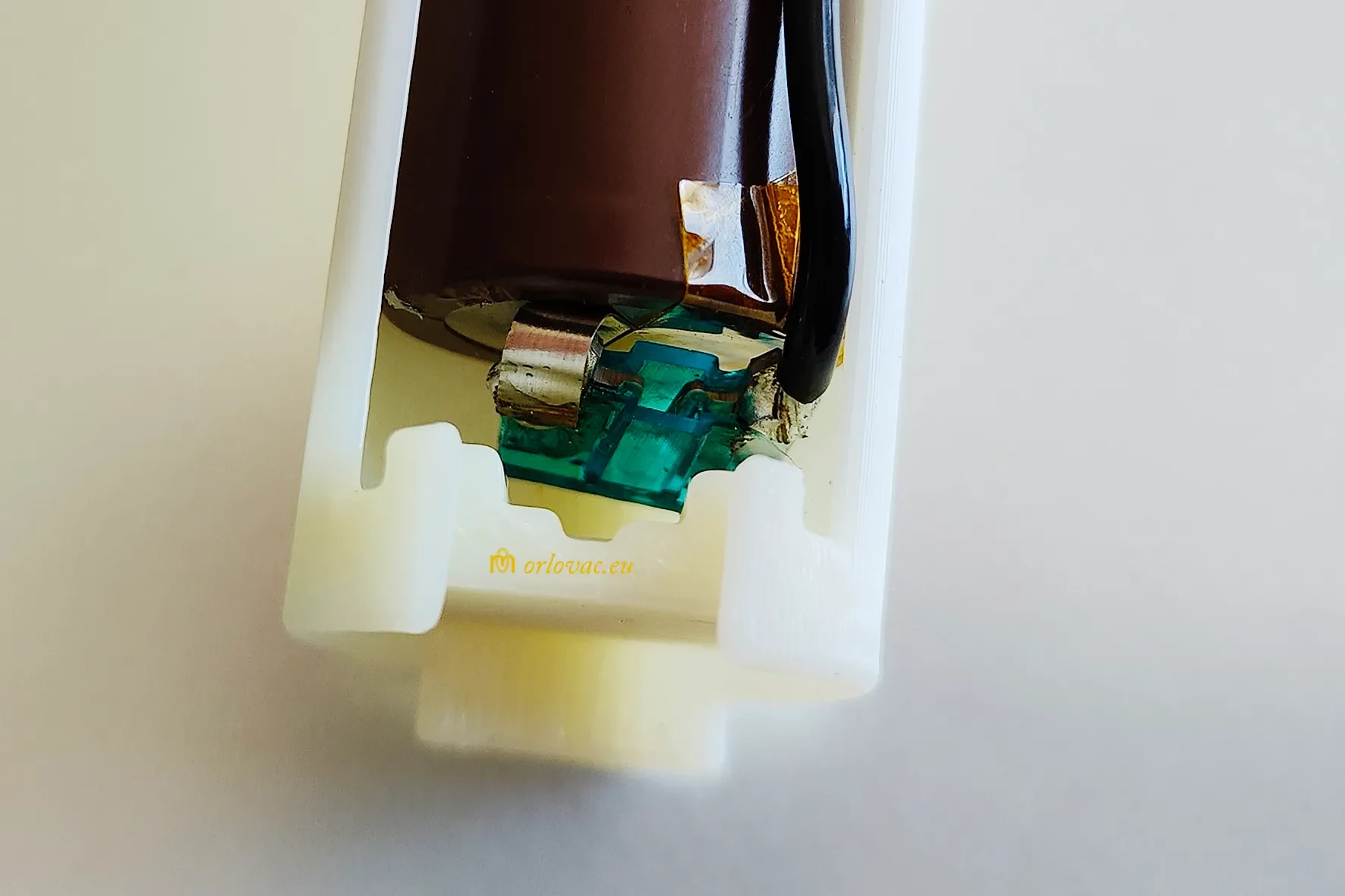

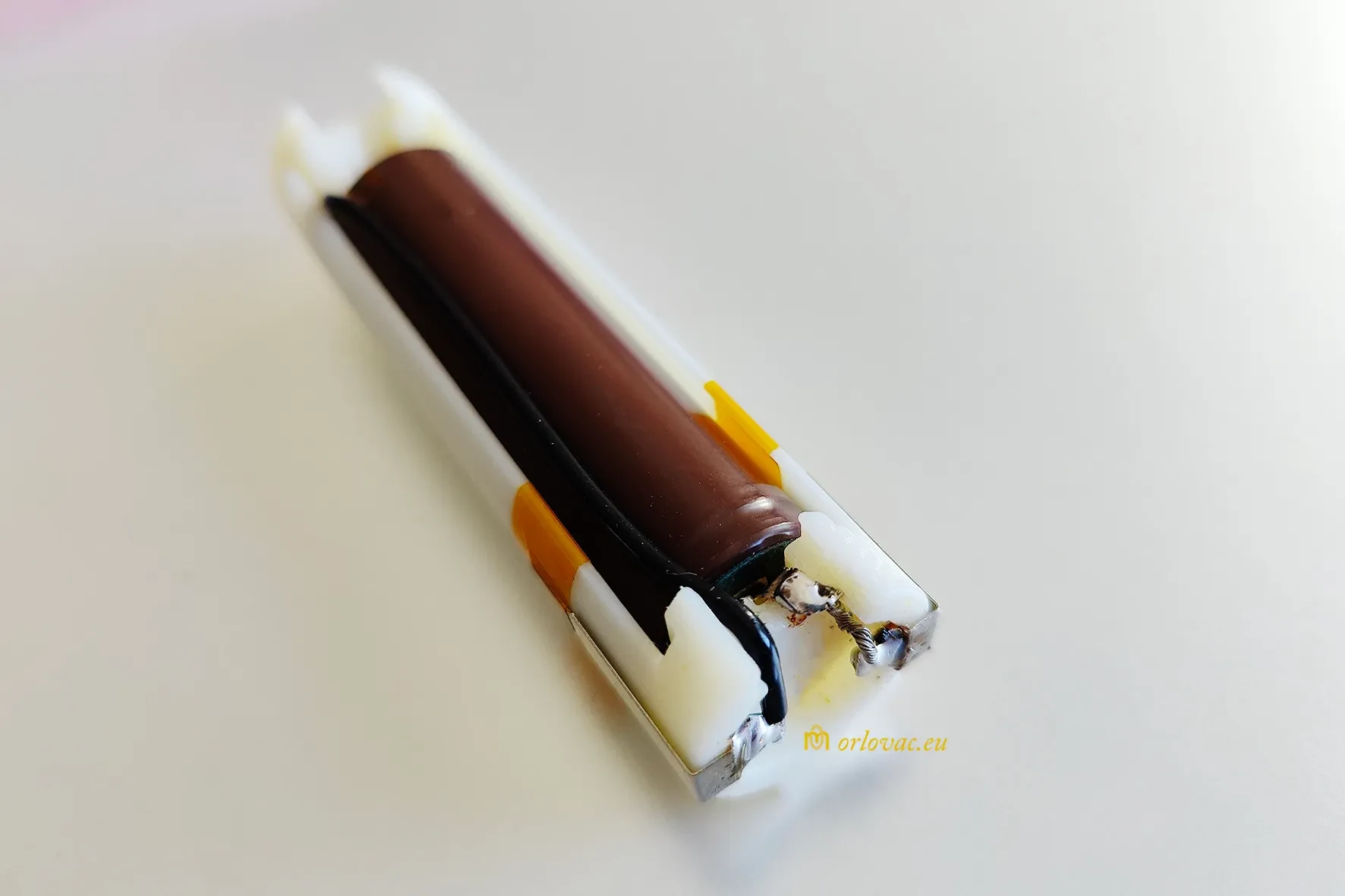

Когда держатель с установленной батареей будет готов, поместите его обратно в оригинальный аккумуляторный отсек. Проверьте полярность батареи и проверьте ее с помощью отвертки.

Не покупайте на Aliexpress дешевые литий-ионные аккумуляторы с любым вариантом названия, например «FIRE»! Вы будете обмануты!

Зарядное устройство для этого аккумулятора здесь.
