Зарядное устройство для отвертки Panasonic EY503

Это USB-зарядное устройство для аккумулятора Panasonic Screw Driver EY503 (или аналогичного), преобразованного из Ni-CD или Ni-MH 2,4 В в литий-ионный 3,7 В. Не используйте для зарядки оригинальной батареи 2,4 В! Вот как переоборудовать аккумулятор для этого инструмента.

Я постарался вложить в свои фотографии как можно больше информации.

Спецификация материалов:

Плата зарядного устройств�� micro USB (5 В) TP4056 для зарядки литий-ионного аккумулятора напряжением 3,7 В, доступна на Aliexpress или Amazon.
два кусочка довольно тонкого провода (AWG20-AWG24), красный для клеммы "+" и черный для клеммы "-". Ток зарядки составляет максимум 500 мА, поэтому сечение провода не должно превышать 0,5 мм2. Длина примерно 25-30 мм [1 дюйм].

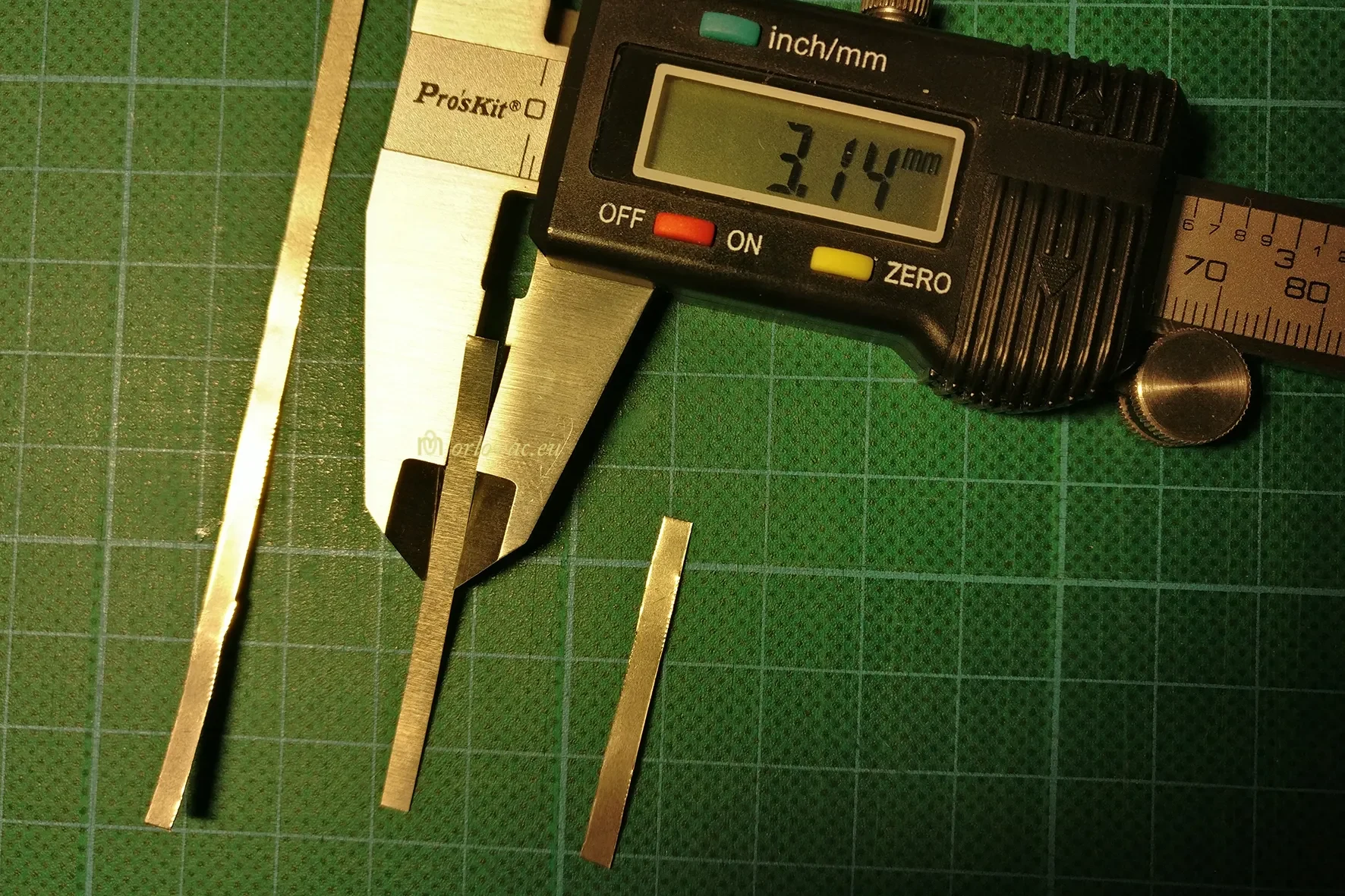

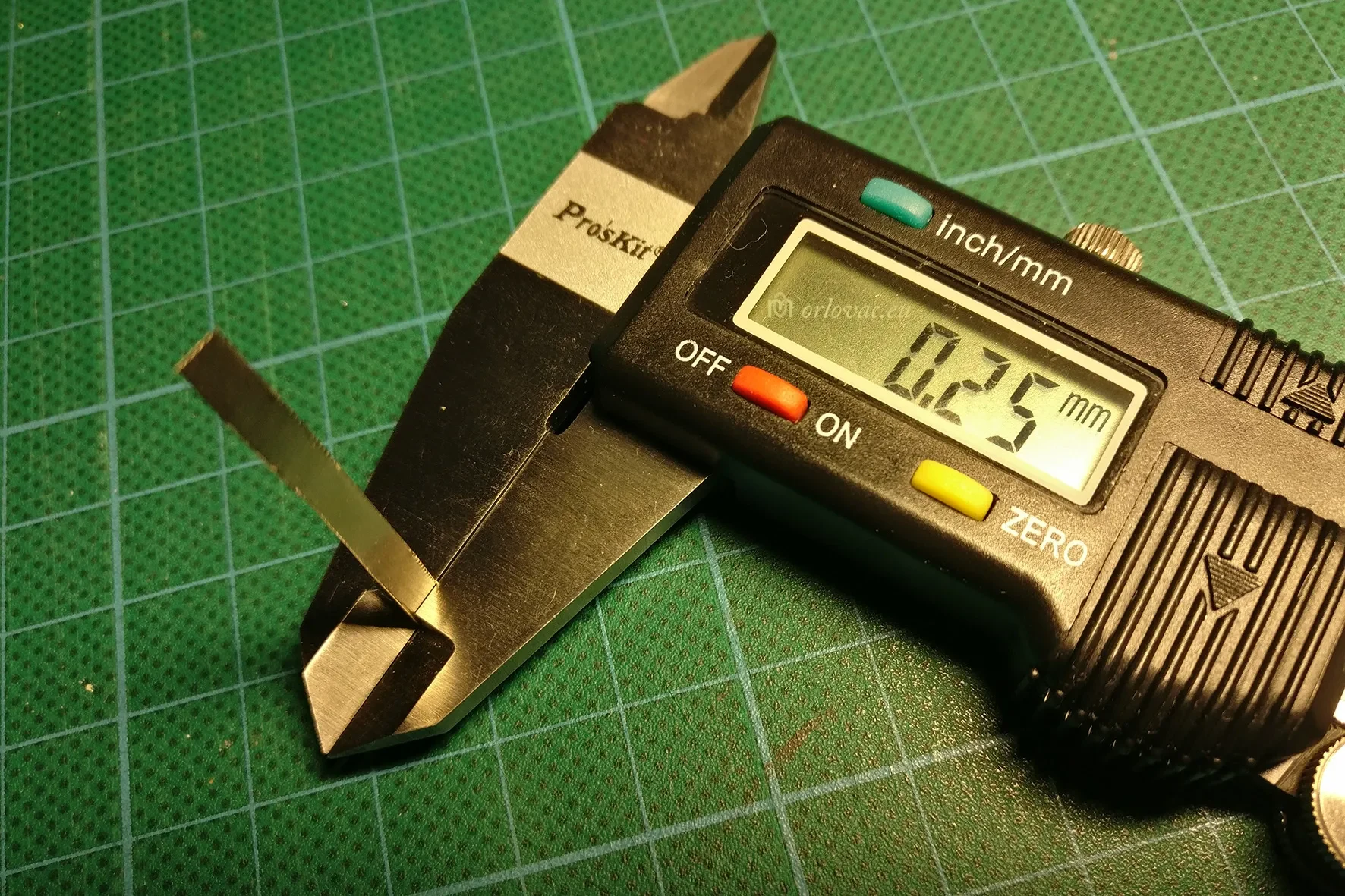

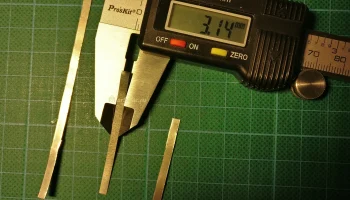

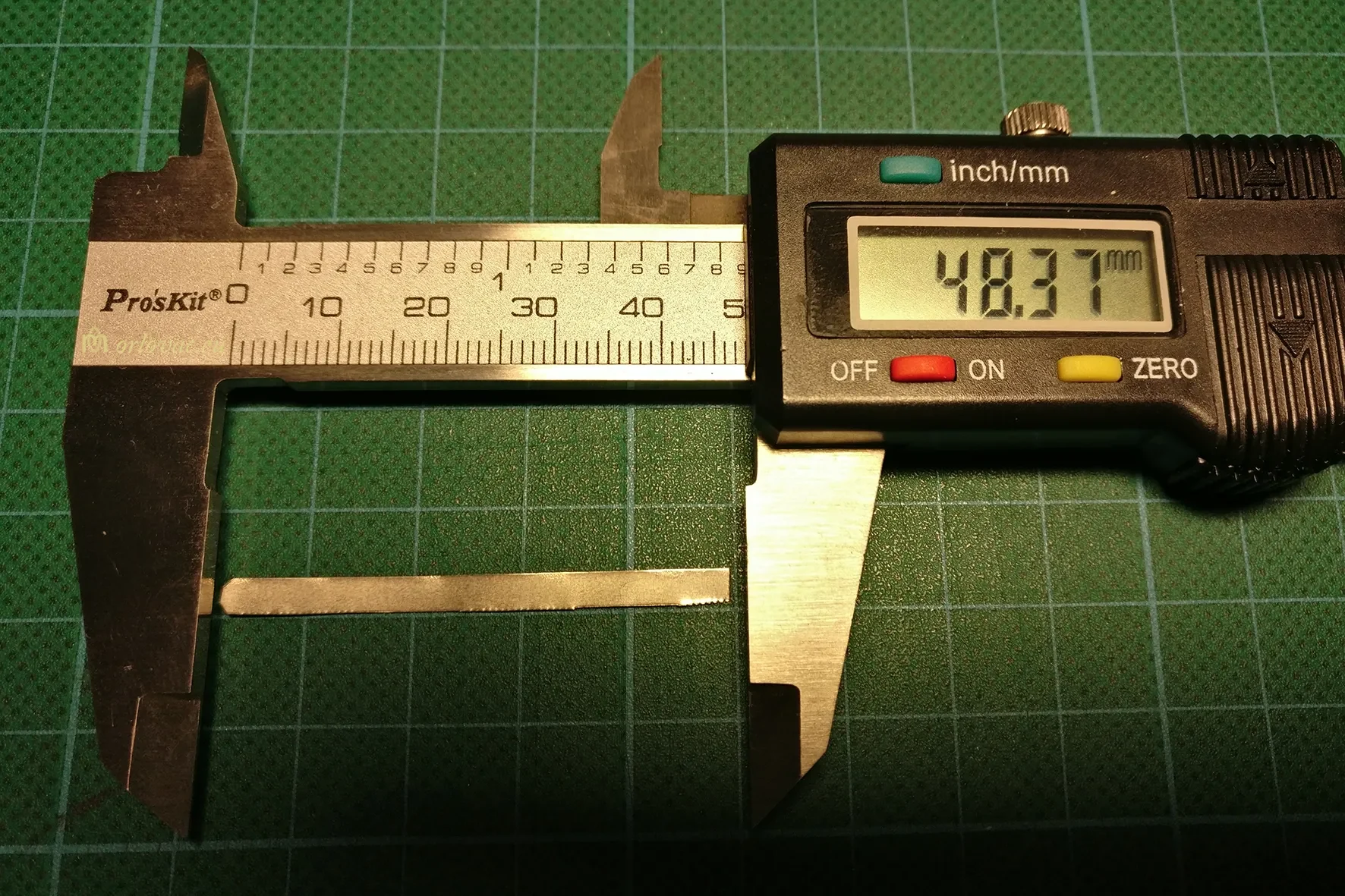

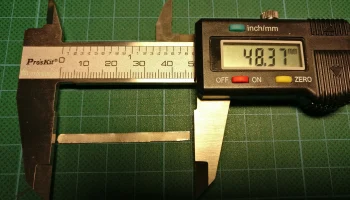

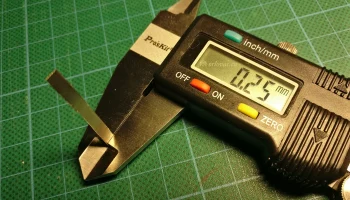

две полоски никеля длиной ок. 0,25 мм. Разрежьте его на две полоски: ~ 50x3 мм для плюсовой и минусовой клеммы.
Три винта M3x10-12 мм для сборки всего устройства.
немного печатной нити ~ 5 мм на расстоянии от печатной платы.

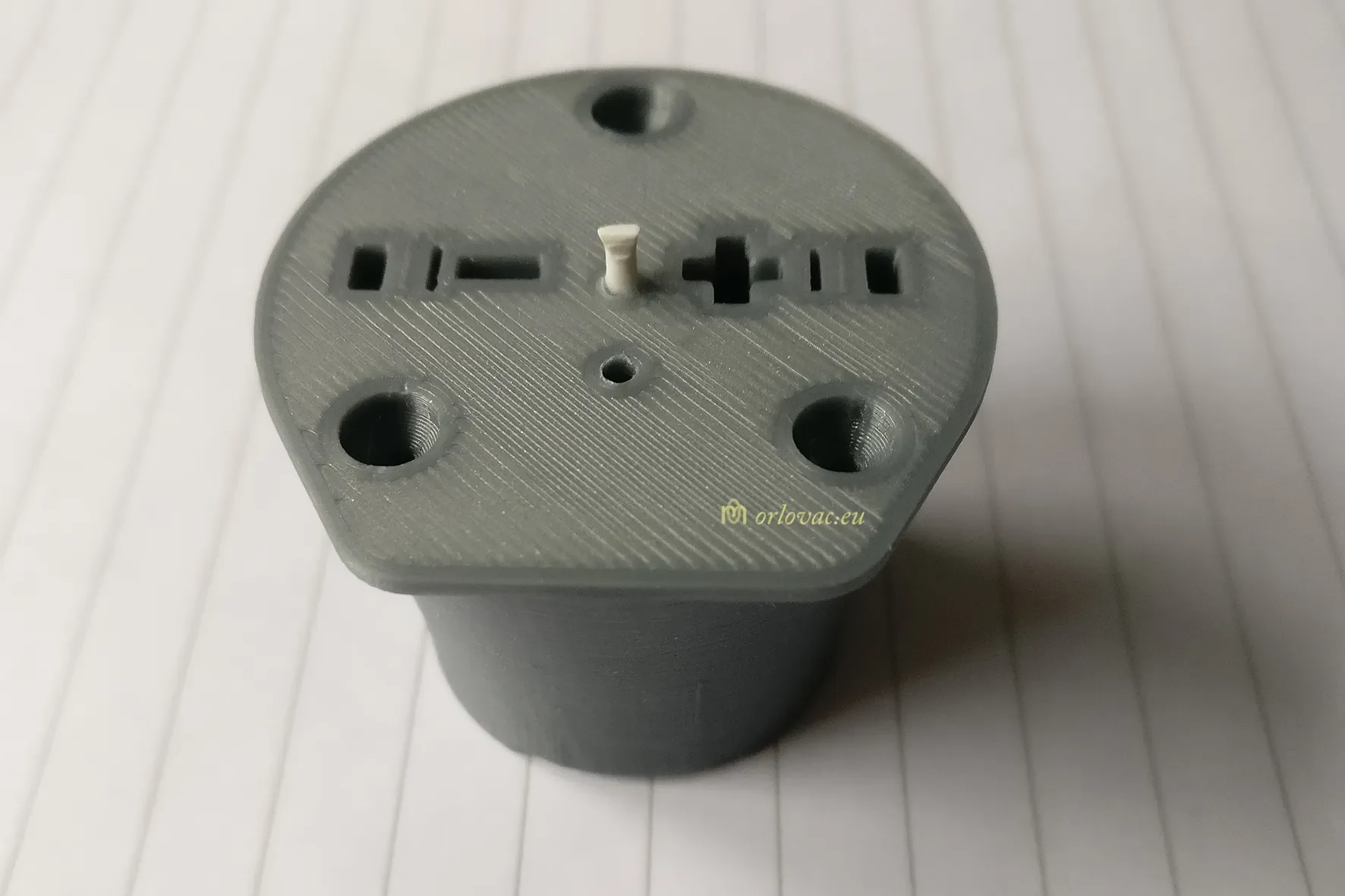

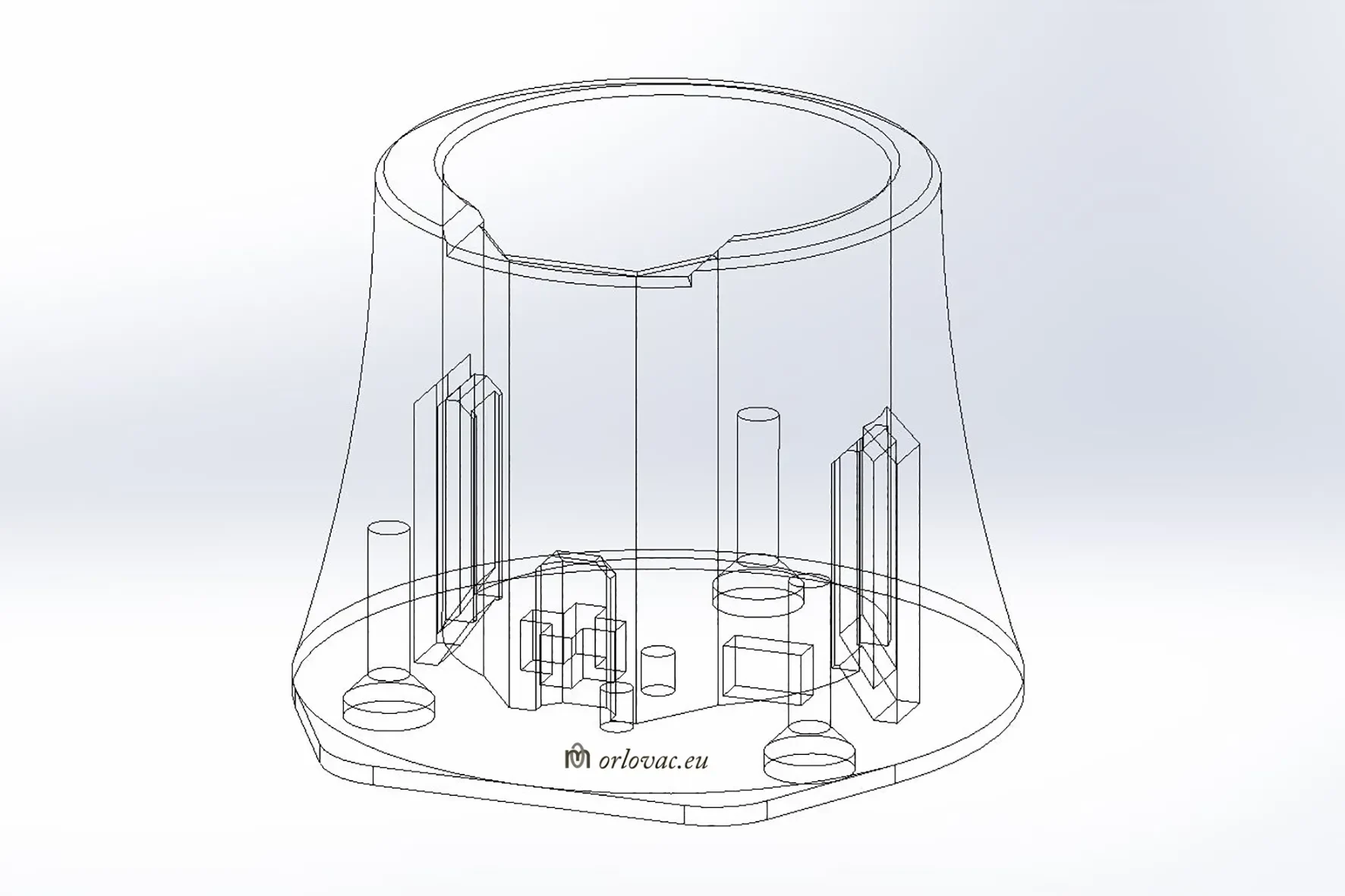

Обе детали корпуса напечатаны.

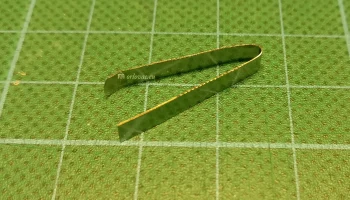

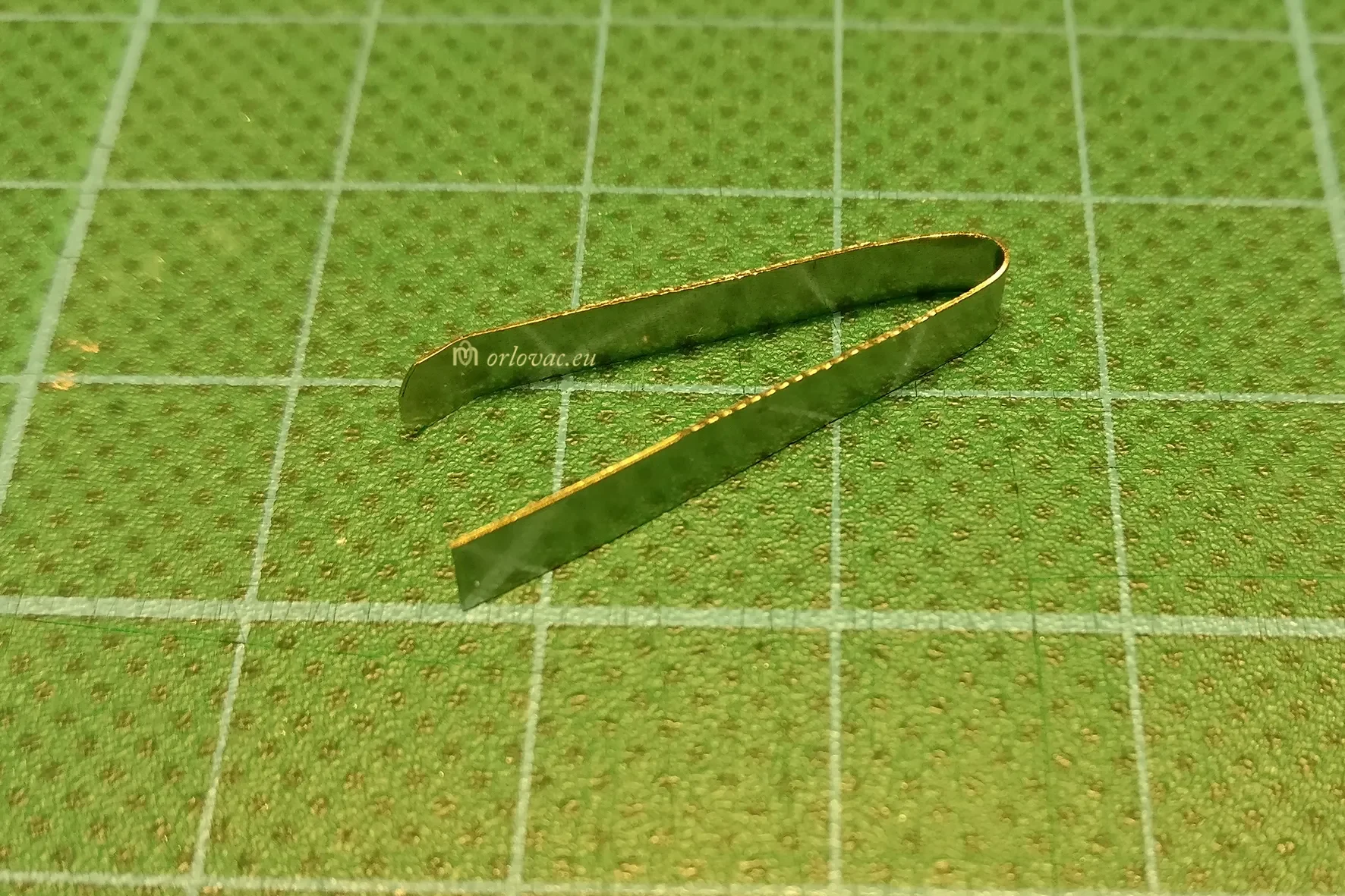

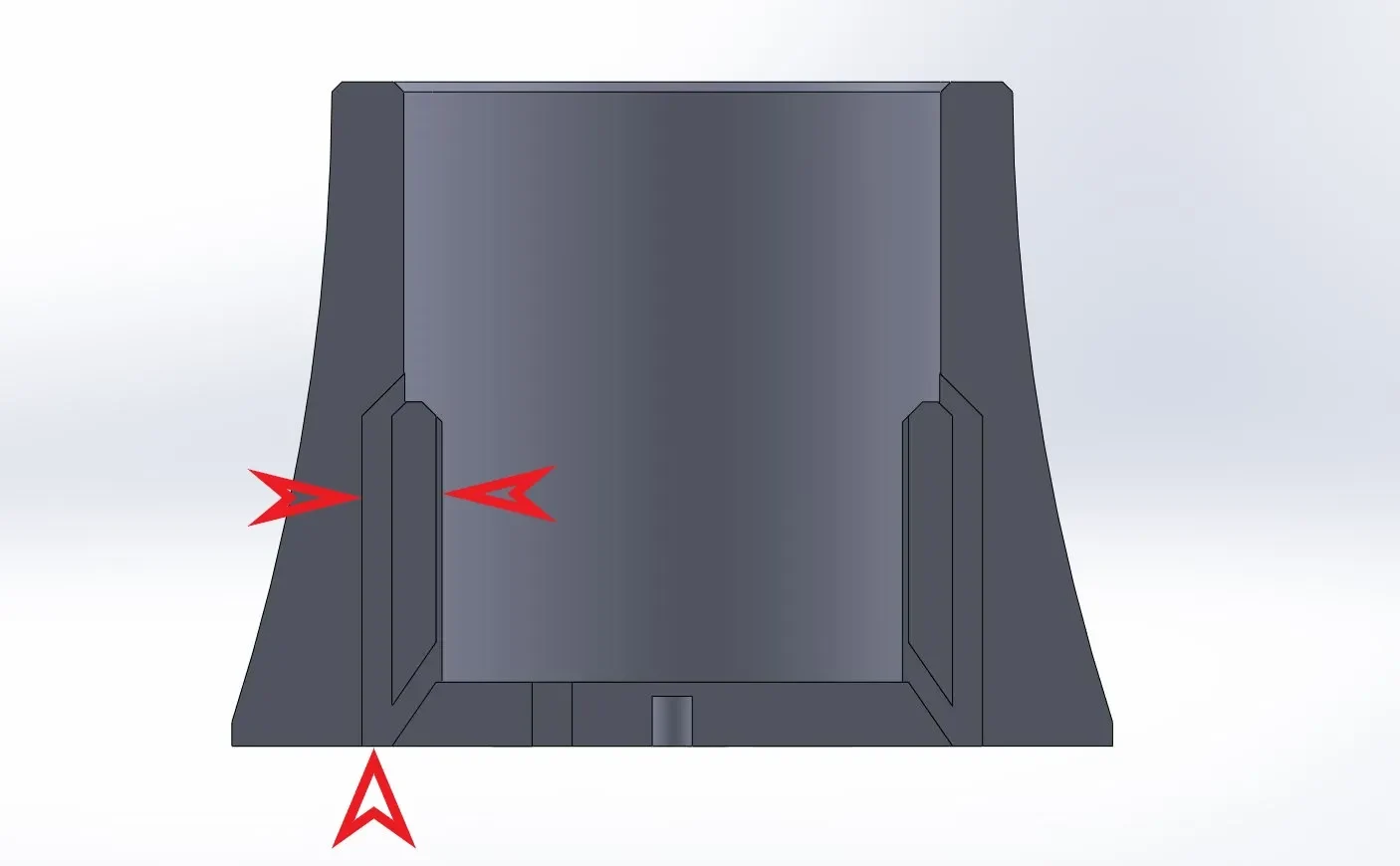

Протяните никелевую полоску через оба двойных отверстия. Обеспечьте, чтобы конец ленты плотно прилегал, образуя устойчивое механическое соединение на ее концах. Здесь будет припаян соответствующий наконечник провода. Не путайте полярность: красный=плюс, черный=минус.

Припаяйте оба провода к печатной плате, затем припаяйте их концы к соответствующим контактным клеммам никелевой полосы. Вставьте кусочек нити в отверстие в верхней части зарядного устройства на некотором расстоянии, сначала проверив правильную длину.

Соберите обе части с помощью трех винтов М3.

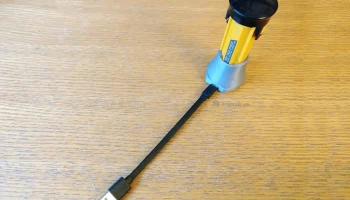

Подключите микрокабель USB с питанием ко входу платы. Проверьте правильность полярности напряжения на контактах зарядки аккумулятора (никелевая полоска).

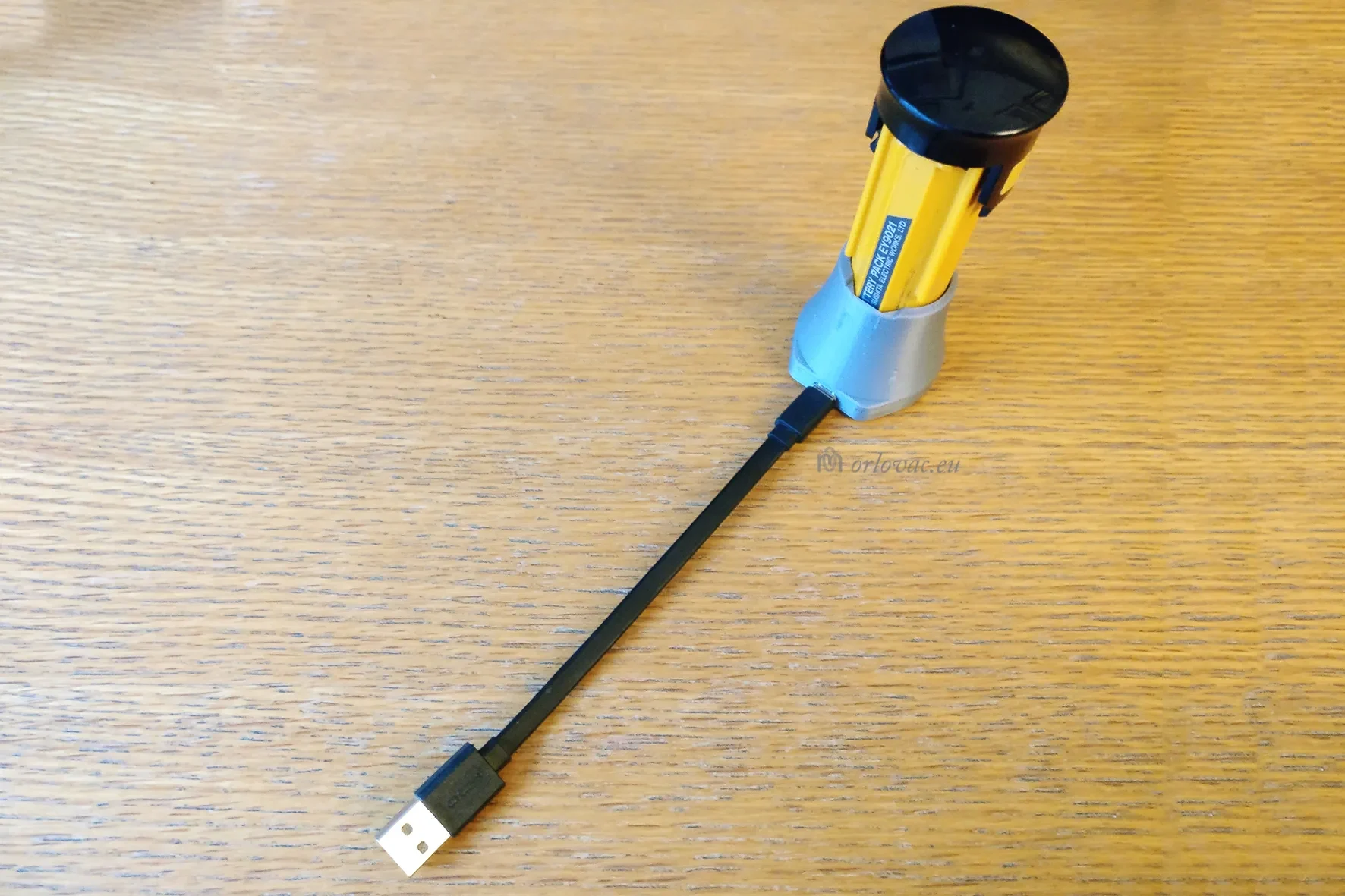

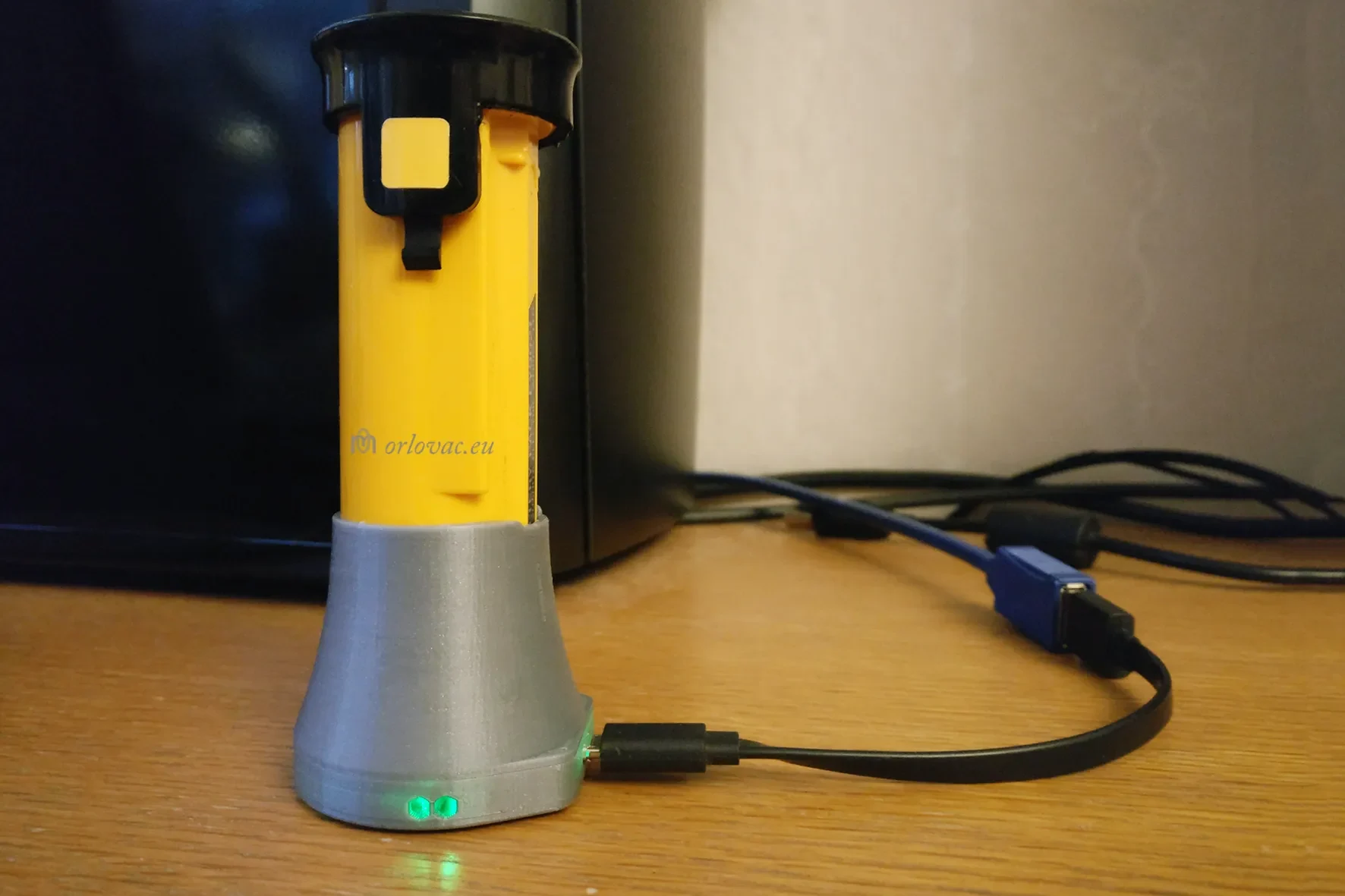

Наконец, вставьте переделанную батарею. Обычно индикатор на плате TP4056 горит красным, указывая на процесс зарядки, когда батарея вставлена для зарядки. Когда аккумулятор полностью заряжен, индикатор загорится зеленым.

Проект по переделке аккумулятора находится здесь.
