Запасные части для аккумулятора Ridgid 4ah

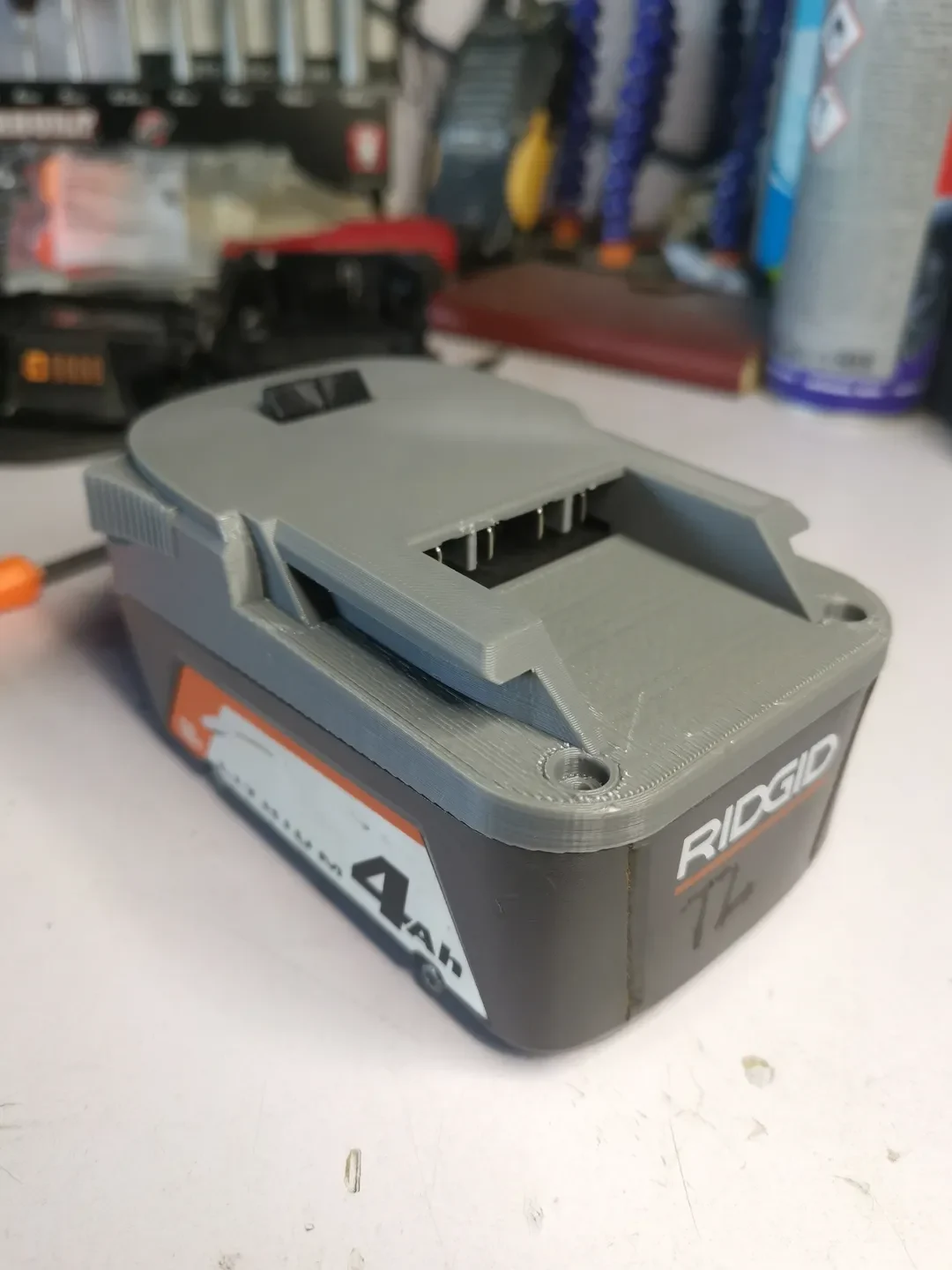

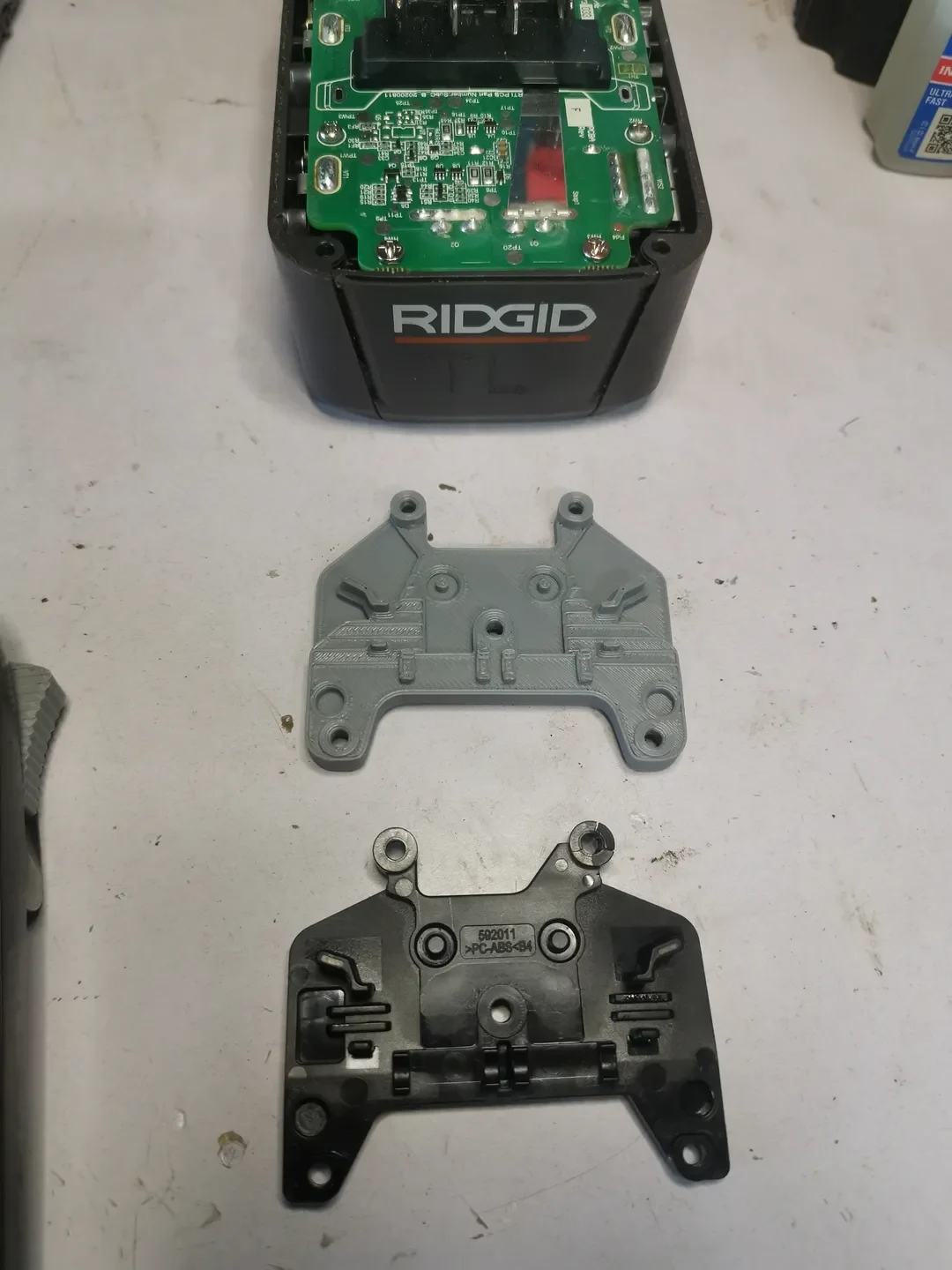

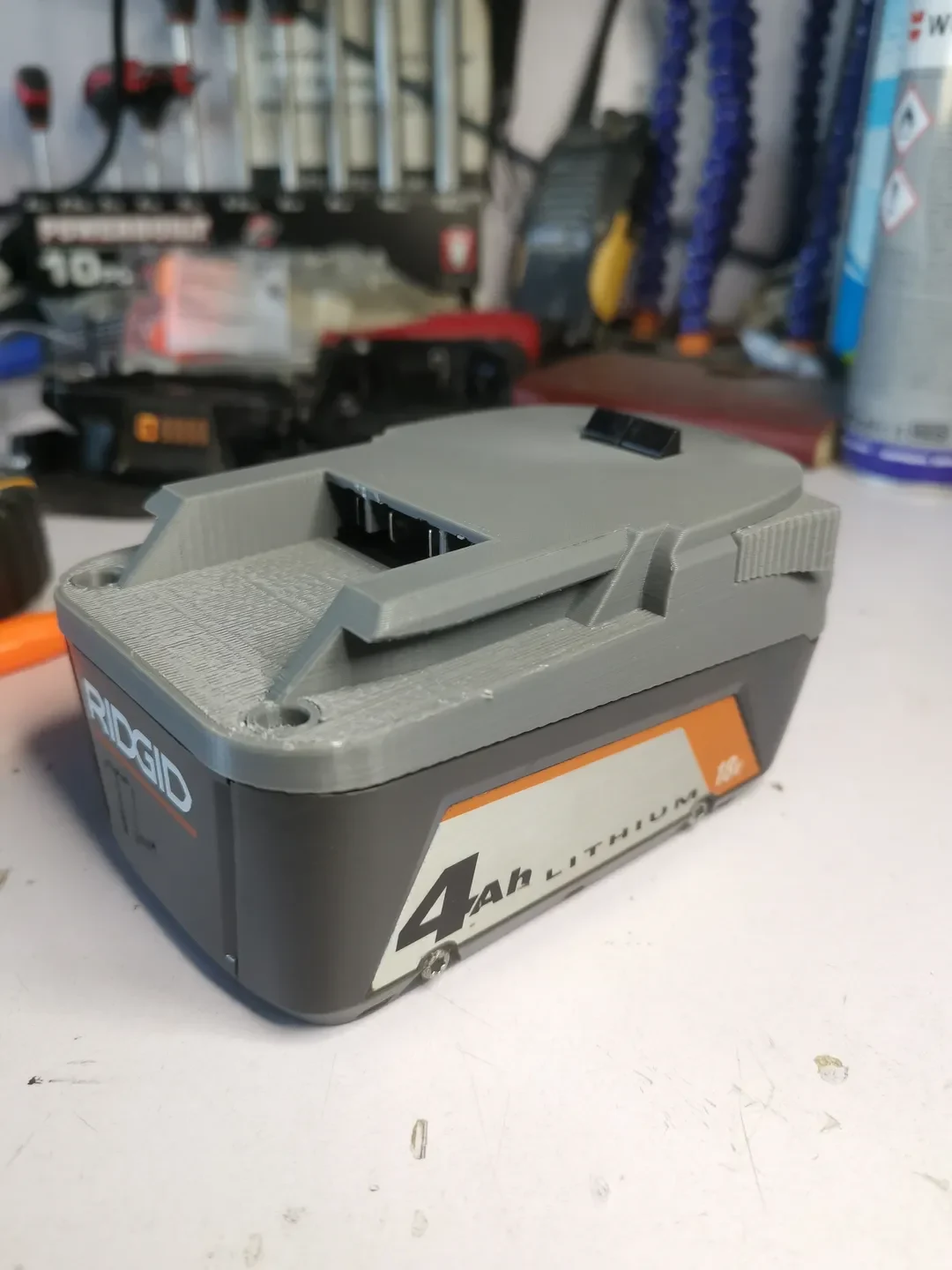

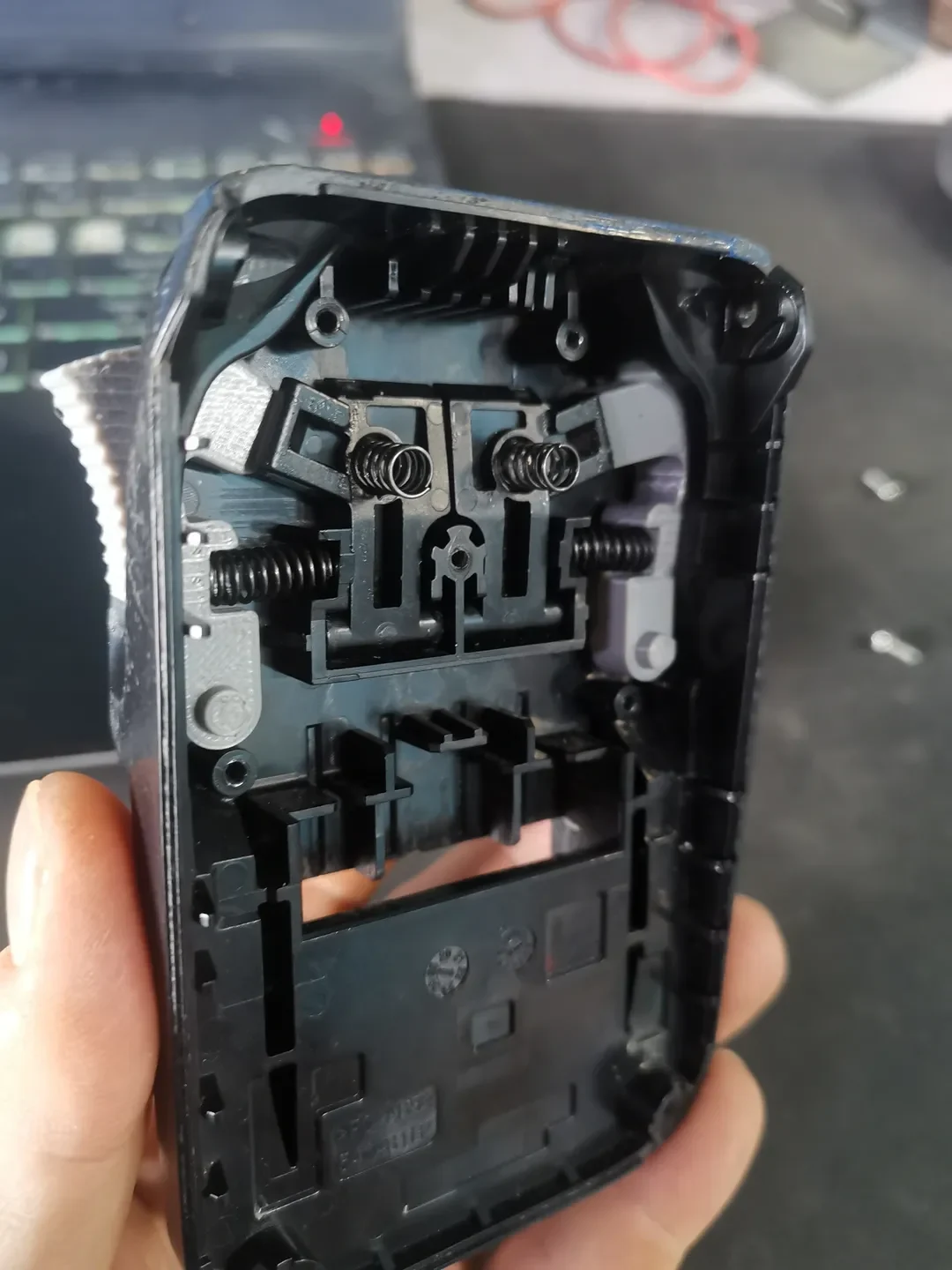

На шахте мы используем различные электроинструменты Ridgid, и их аккумуляторы сильно разряжаются. Когда зажимы для батарей и монтажная пластина сломаны, они становятся практически бесполезными. Я потратил много часов на кропотливое обратное проектирование деталей, чтобы мы могли восстановить некоторые из сломанных батарей, а не выбрасывать их.

Я обнаружил, что центральные части, которые на самом деле крепятся к инструменту, не часто теряются, поэтому я еще не моделировал эти части, если они кому-то понадобятся, хотя я более чем рад это сделать.

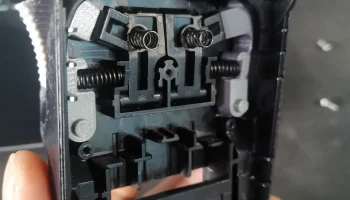

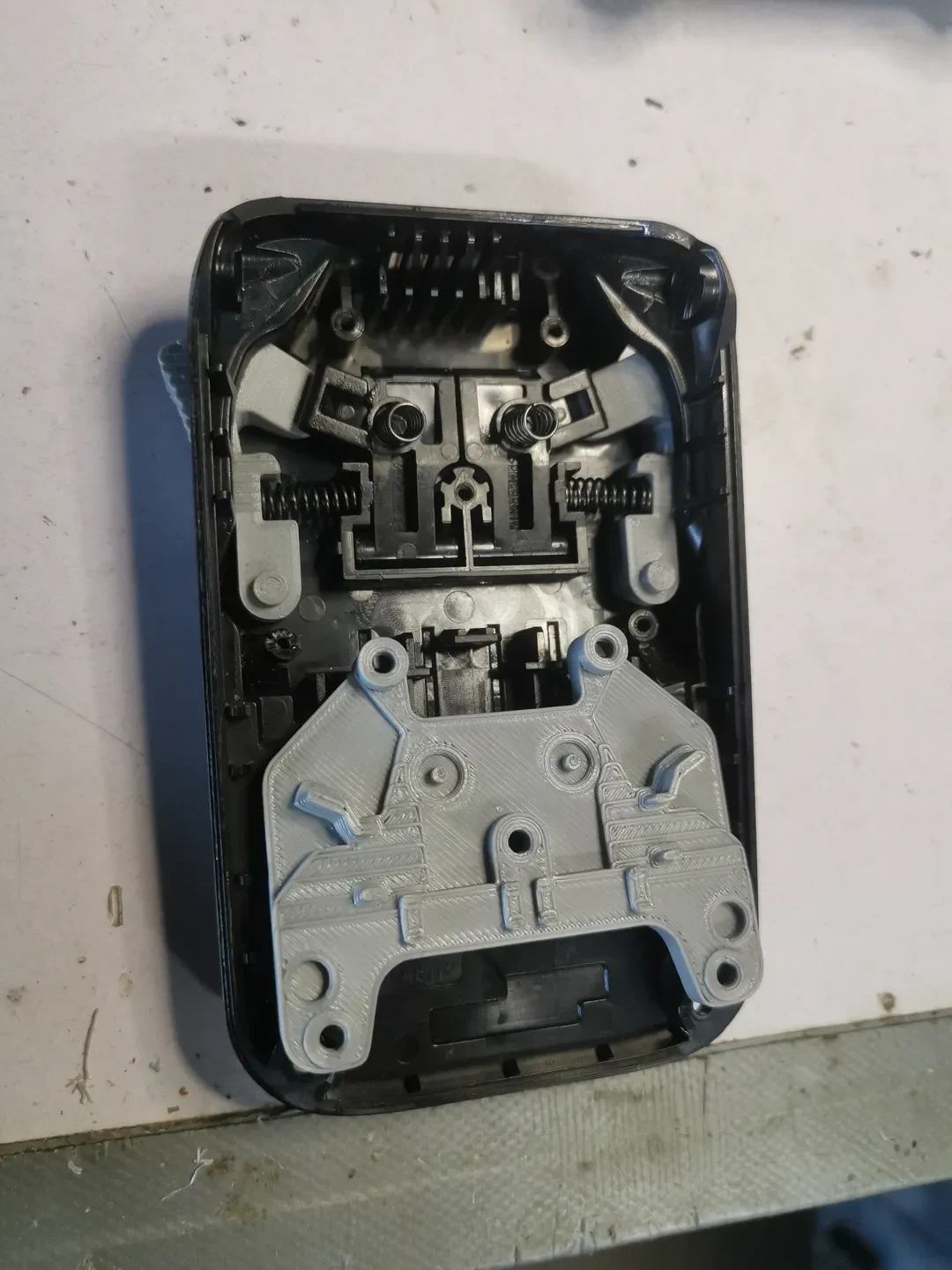

Я также обнаружил, что оригинальные пружины немного излишни, и я могу обойтись гораздо более слабой пружиной и при этом сохранить функциональность. Я спроектировал его так, чтобы можно было использовать оригинальные винты, удерживающие крышку.

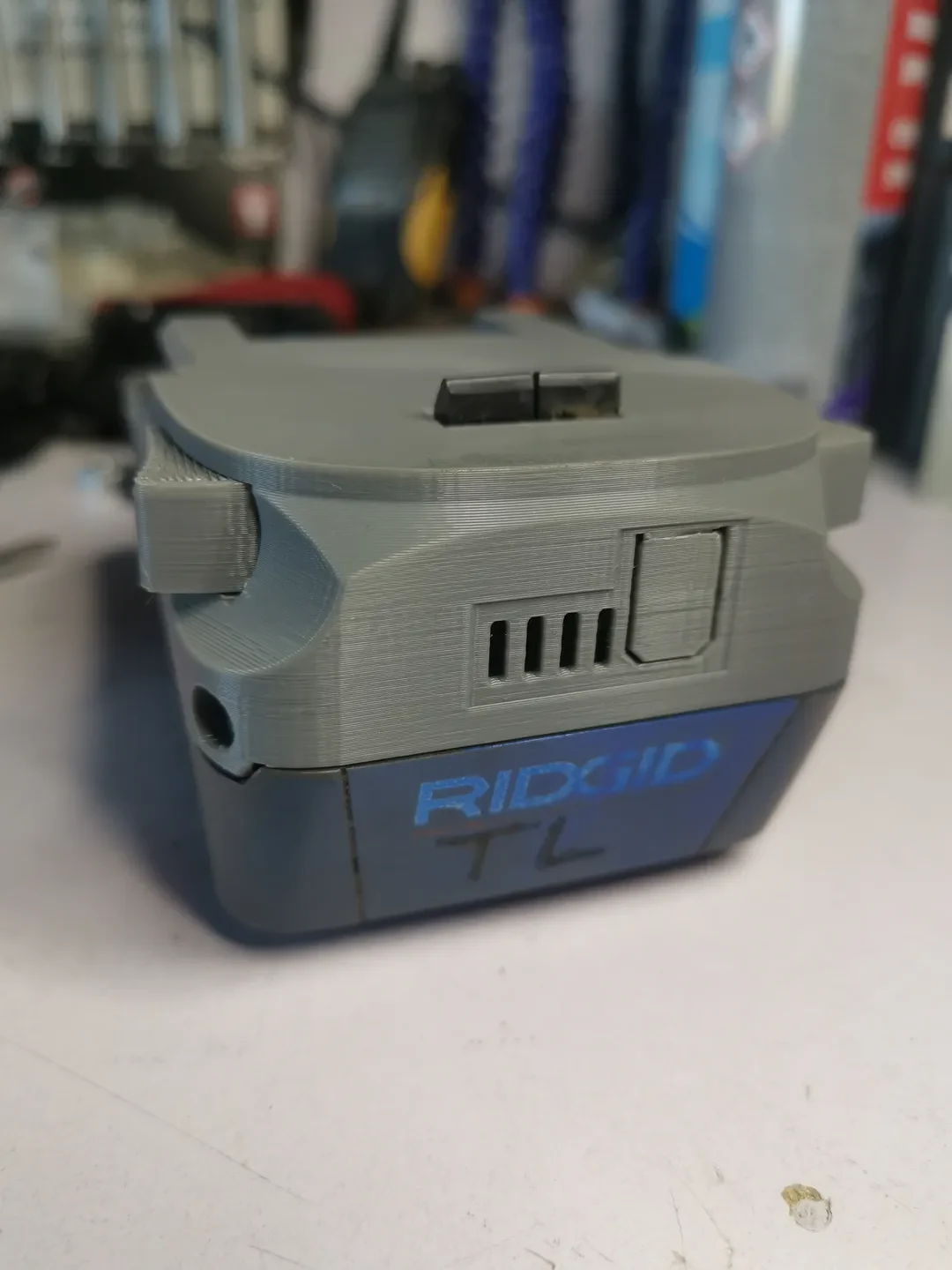

На задней панели кнопка индикатора заряда батареи имеет небольшую опору, которую нужно подрезать, чтобы она могла двигаться более свободно. Я также оставил углубление на задней панели для кнопки ТПУ и крышки индикатора заряда батареи.

Я использовал паяльник, чтобы тщательно сгладить ступенчатую печатную поверхность, которая перемещает удерживающий зажим, также помогает добавление небольшого количества смазки на любые поверхности, которые будут тереться.

(Сейчас загружено) Я также работаю над некоторыми деталями AEG 6ah, поскольку знаю, что они распространены за пределами США.

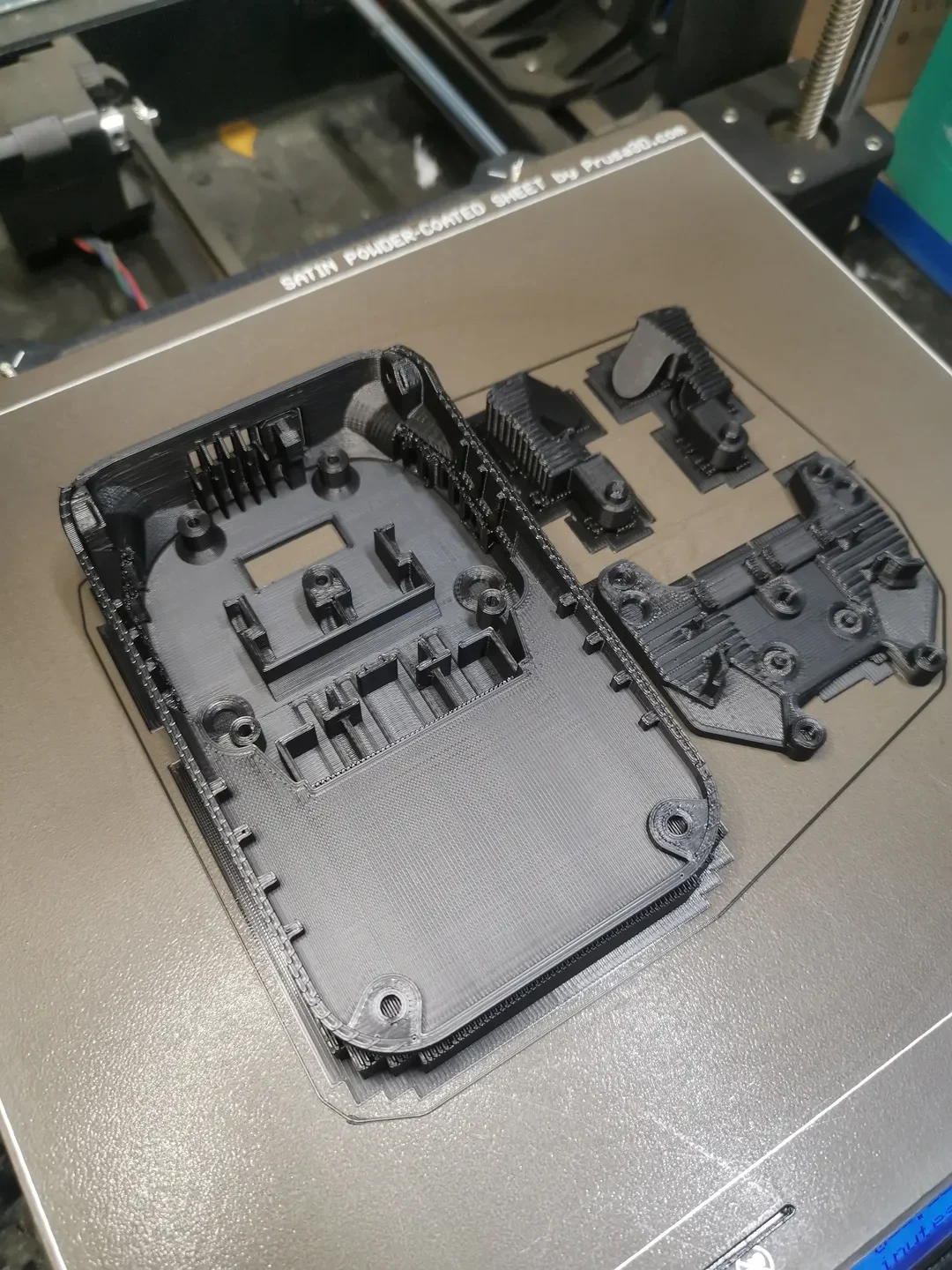

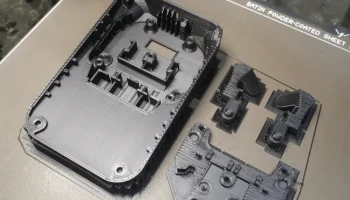

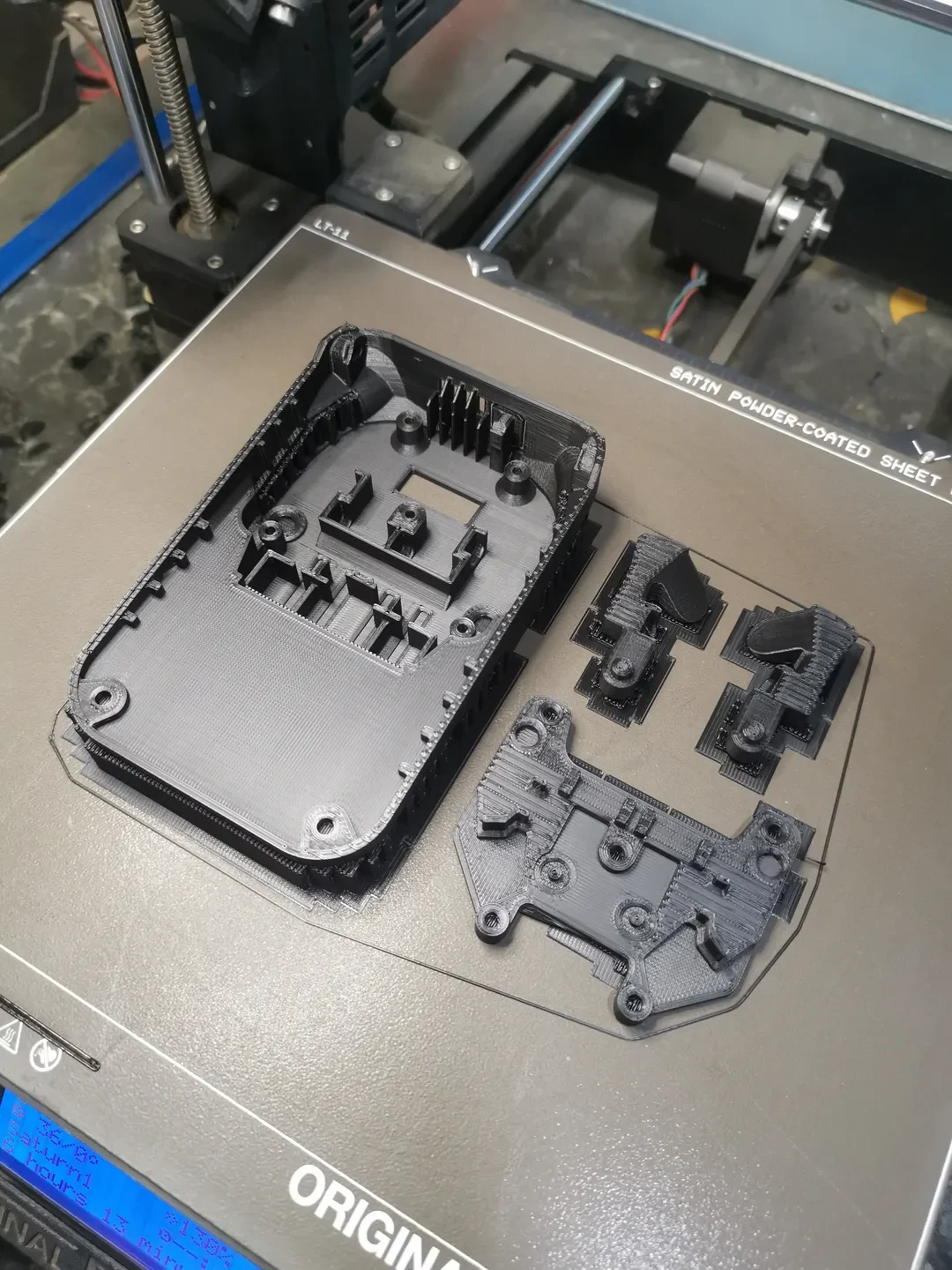

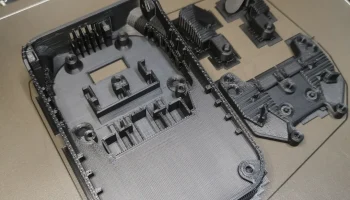

Необычные формы требуют довольно большого количества опор, но конечные детали вполне функциональны. Я распечатал пару штук из PLA+, чтобы использовать их в полевых условиях и протестировать, хотя ожидаю, что они скоро выйдут из строя. Оригинальные детали представляют собой смесь поликарбоната и абс, поэтому выбирайте материалы соответственно.

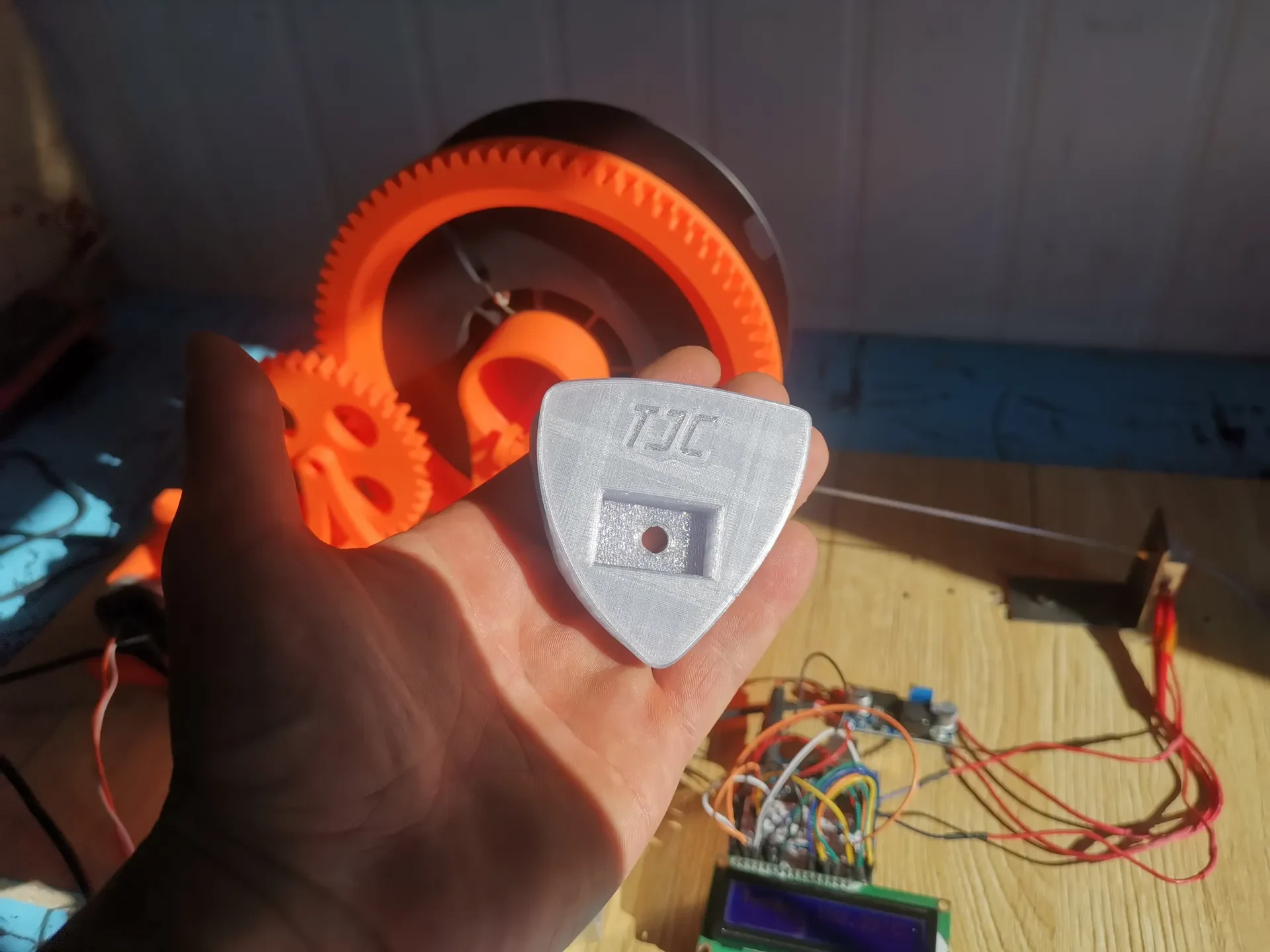

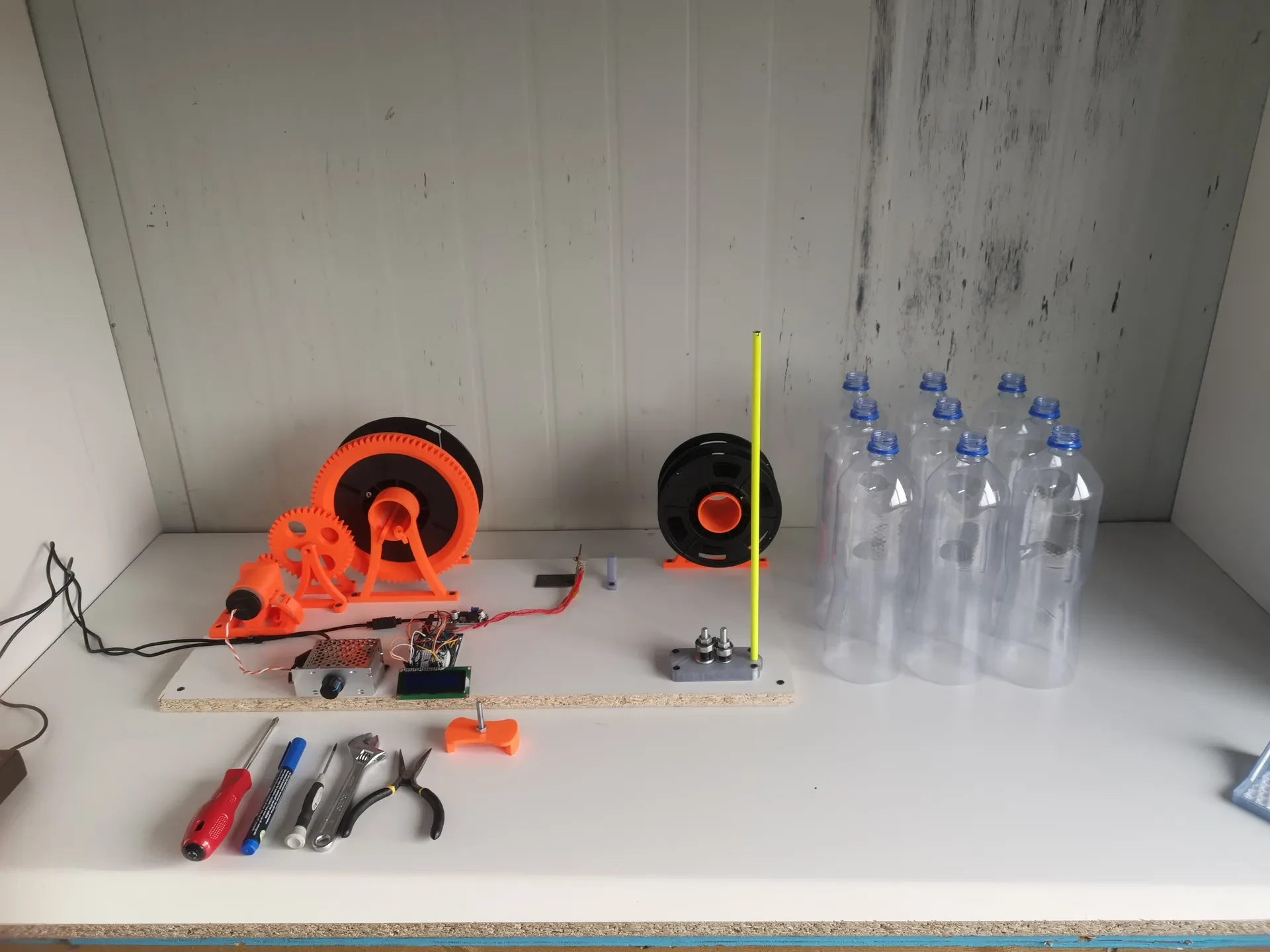

Я также построил тянущий станок для ПЭТ-бутылок, я использовал эту нить для изготовления других запасных частей на шахте, а также работаю над печатью некоторых из этих деталей из этой переработанной нити, что будет очень приятно.
