Bauer-Repacked настраиваемая батарея Bauer с открытым ис...

У меня лежал разряженный аккумулятор емкостью 1,5 Ач, поэтому я решил переупаковать его, чтобы получить больше ячеек и большую емкость.

Печать: PETG рекомендуется для всех деталей.

Распечатайте нижнюю крышку с опорами, идущими вдоль позвоночника.

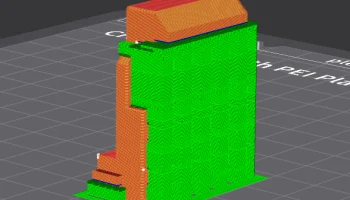

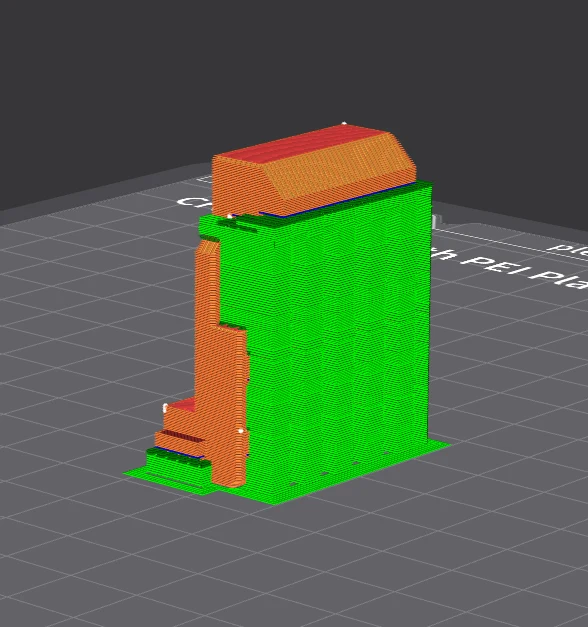

распечатайте запирающую пластину вертикально с опорами

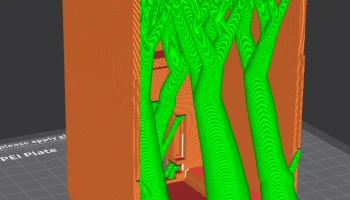

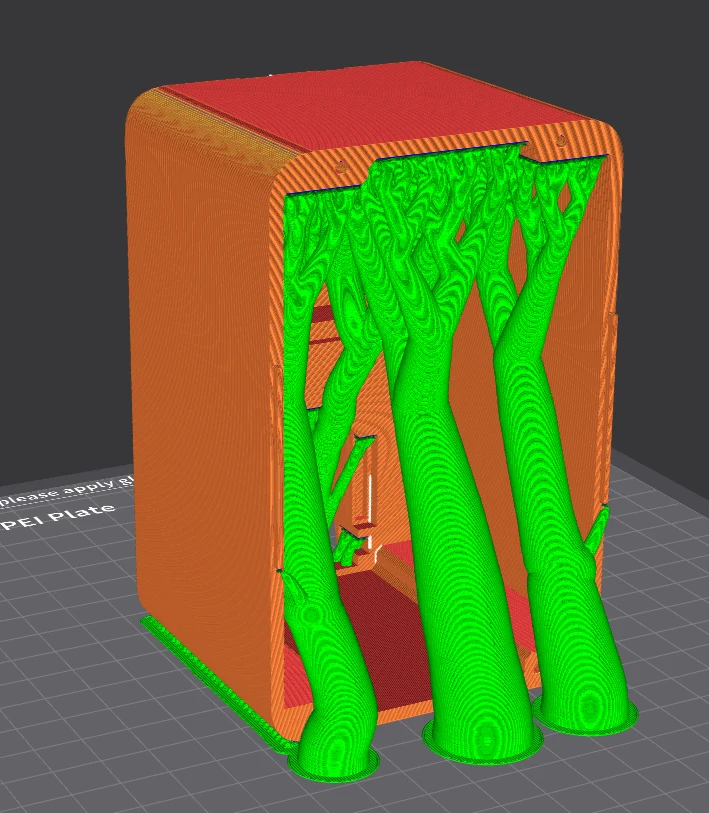

Распечатайте основной корпус, как показано. Я рекомендую опоры для деревьев, чтобы их можно было легко снять.

пружинный стержень не требует опор и предварительно ориентирован

Пакетная проводка:

Убедитесь, что вы используете качественные аккумуляторы 18650, способные выдерживать большой пиковый ток. Я использовал аккумуляторы Samsung INR18650, полученные от других аккумуляторов для электроинструментов.

Соберите элементы вместе с держателями 18650: вам нужно будет отрезать лишние выступы на держателях, чтобы блок поместился в батарею.

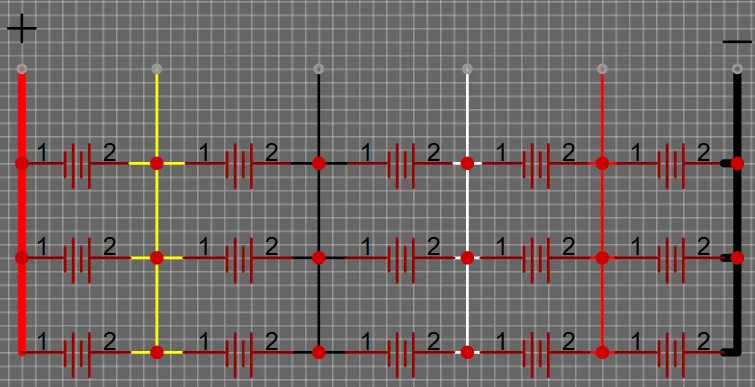

Повторно используйте старый разъем питания от старой батареи и подключите его к блоку 18650 следующим образом:

Для термопары используются 2 тончайших черных провода, которые не показаны на схеме; либо подключите термопару типа К, либо просто соедините два провода резистором сопротивлением 10 кОм.

Закончив с электрикой, соберите блок.
Запирающая планка вставляется в корпус аккумулятора, оставляя место для оригинальной пружины от утилизированной батареи.

поместите пружинный стержень в паз после установки пружины и фиксирующего стержня. Я рекомендую суперклей, чтобы удерживать стержень, но он не нужен.

вставьте разъем и блок в корпус, наденьте нижнюю крышку и используйте 4 оригинальных винта от аварийного аккумулятора.
