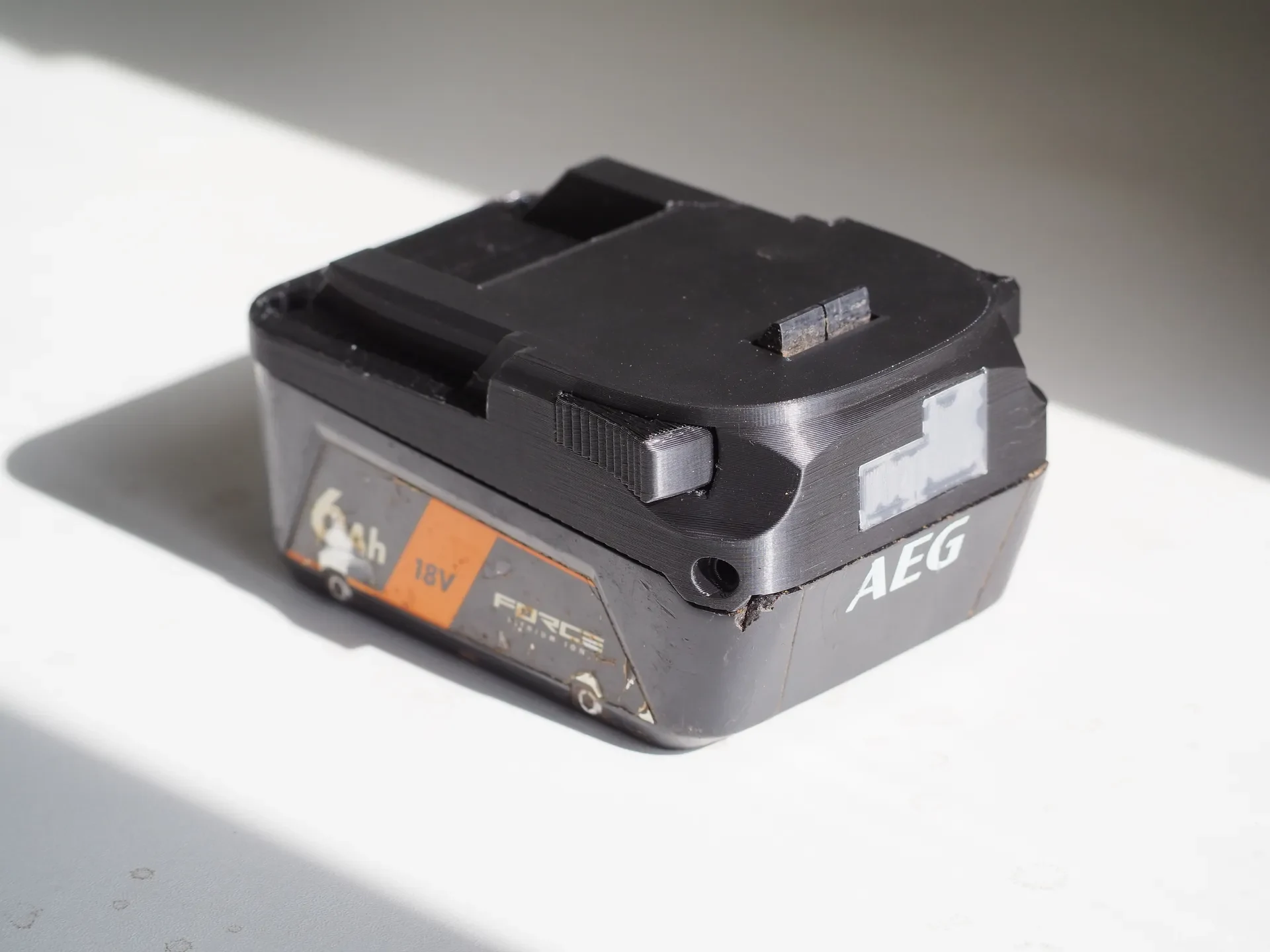

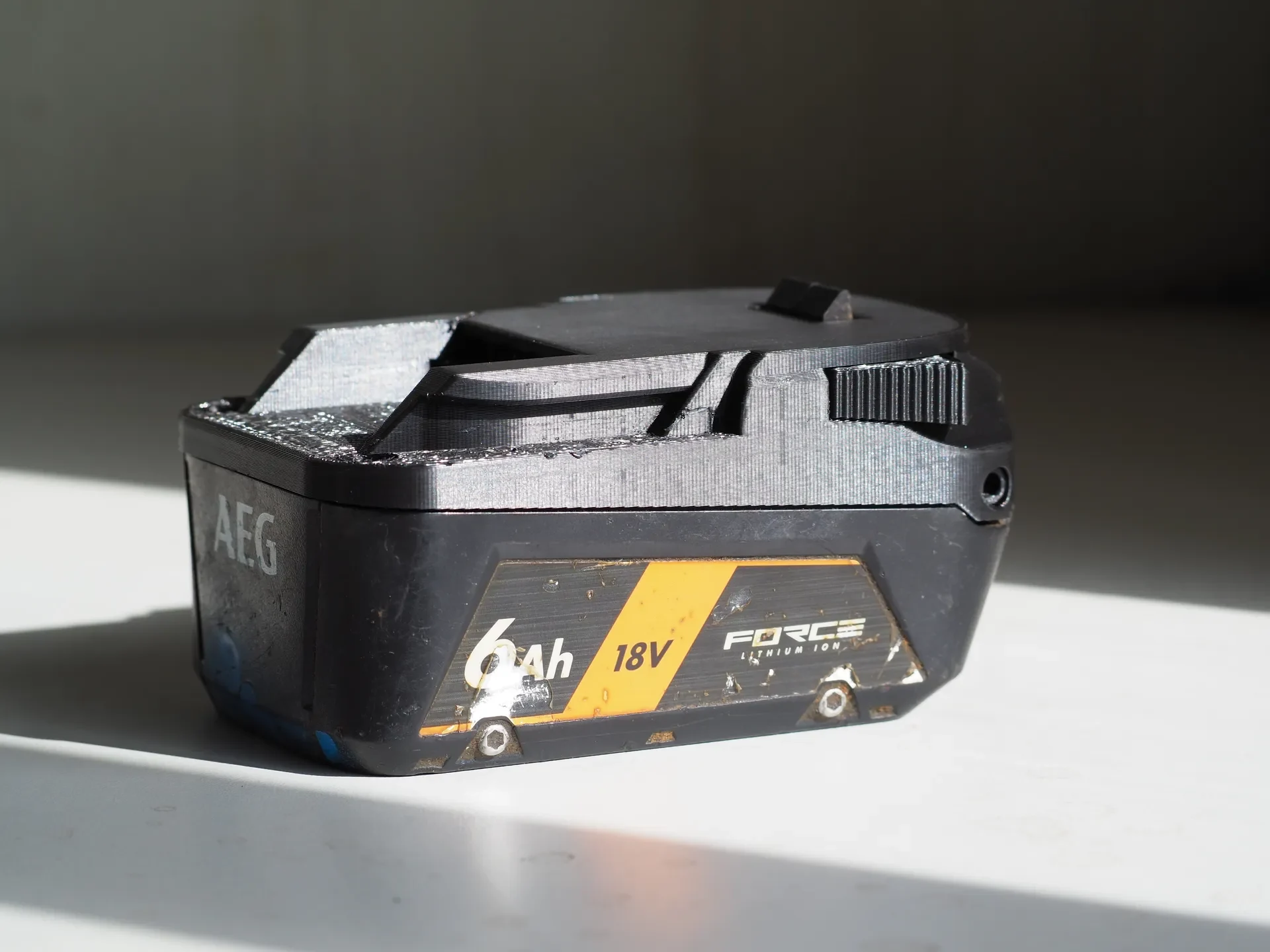

Запасные части для аккумулятора AEG 6ah.

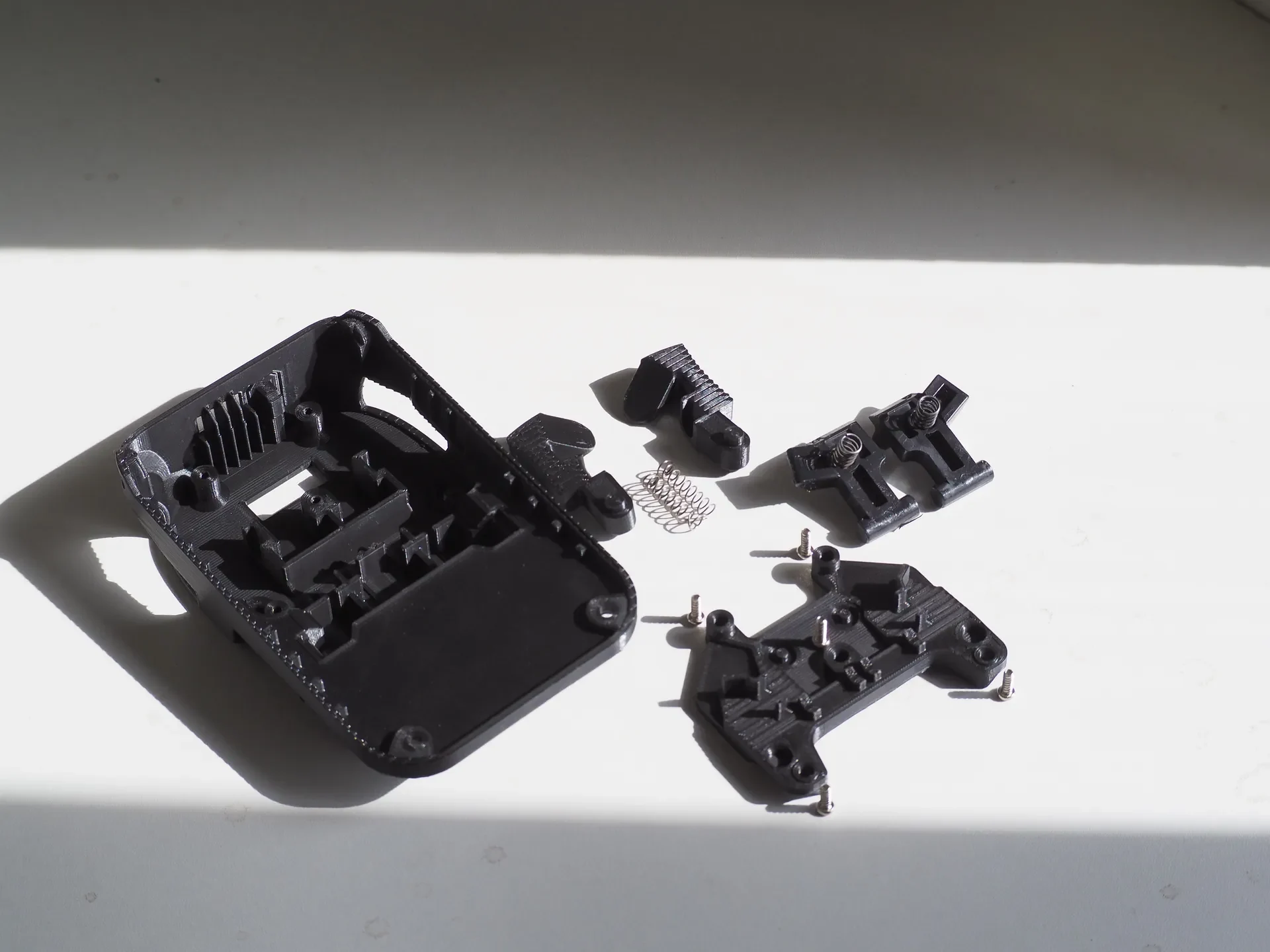

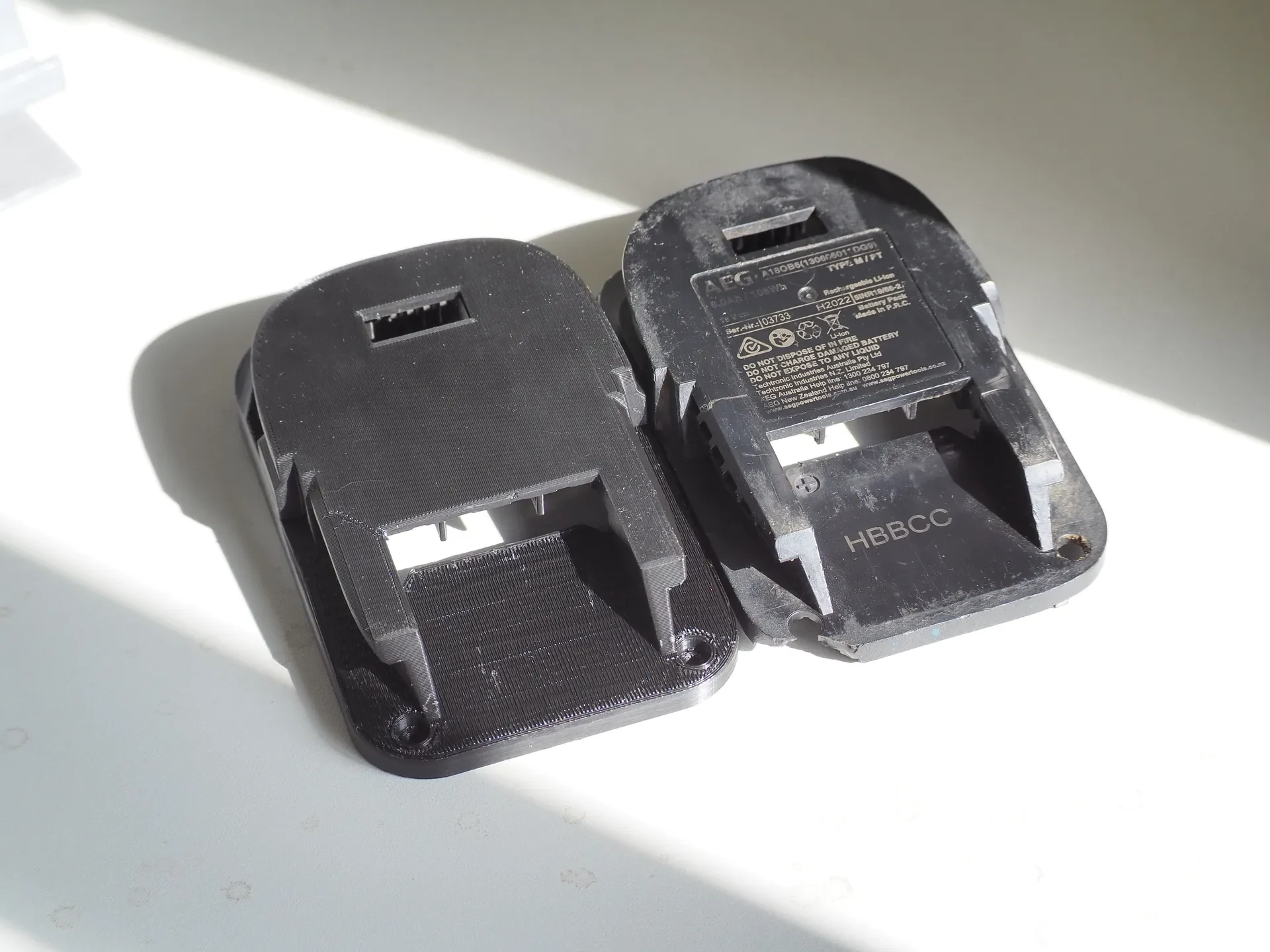

На шахте мы используем различные электроинструменты AEG, и аккумуляторы у них сильно разряжаются. Когда зажимы аккумуляторов и монтажная пластина сломаны, они становятся практически бесполезными. Я потратил много часов, используя штангенциркуль, чтобы кропотливо реконструировать детали, чтобы мы могли восстановить некоторые из сломанных аккумуляторов, а не выбрасывать их.

Я обнаружил, что центральные части, которые на самом деле крепятся к инструменту, не часто теряются, поэтому я еще не моделировал эти части, если они кому-то понадобятся, хотя я более чем рад это сделать.

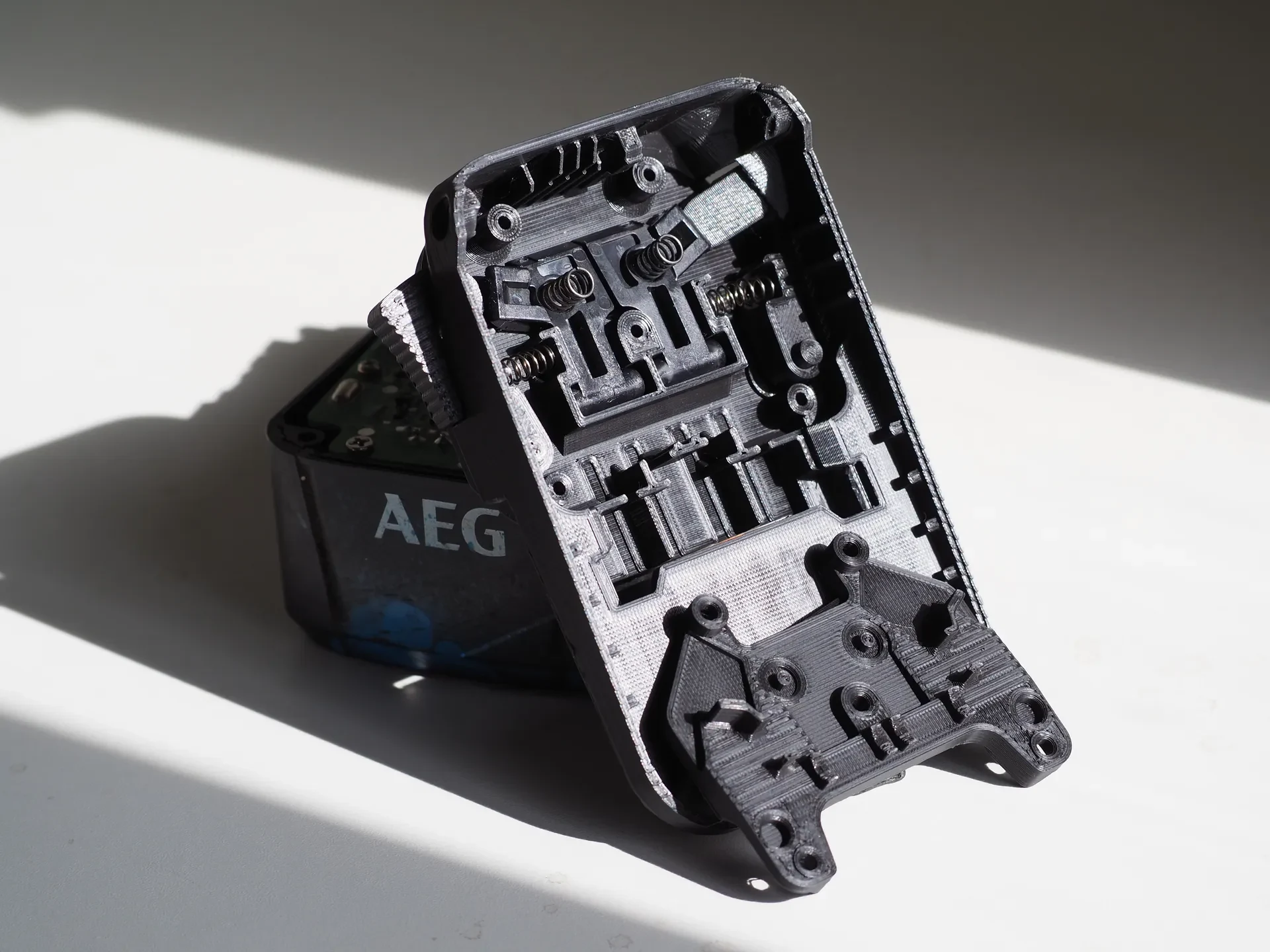

Я также обнаружил, что оригинальные пружины немного излишни, и я могу обойтись гораздо более слабой пружиной и при этом сохранить функциональность. Я спроектировал его так, чтобы можно было использовать оригинальные винты, удерживающие крышку.

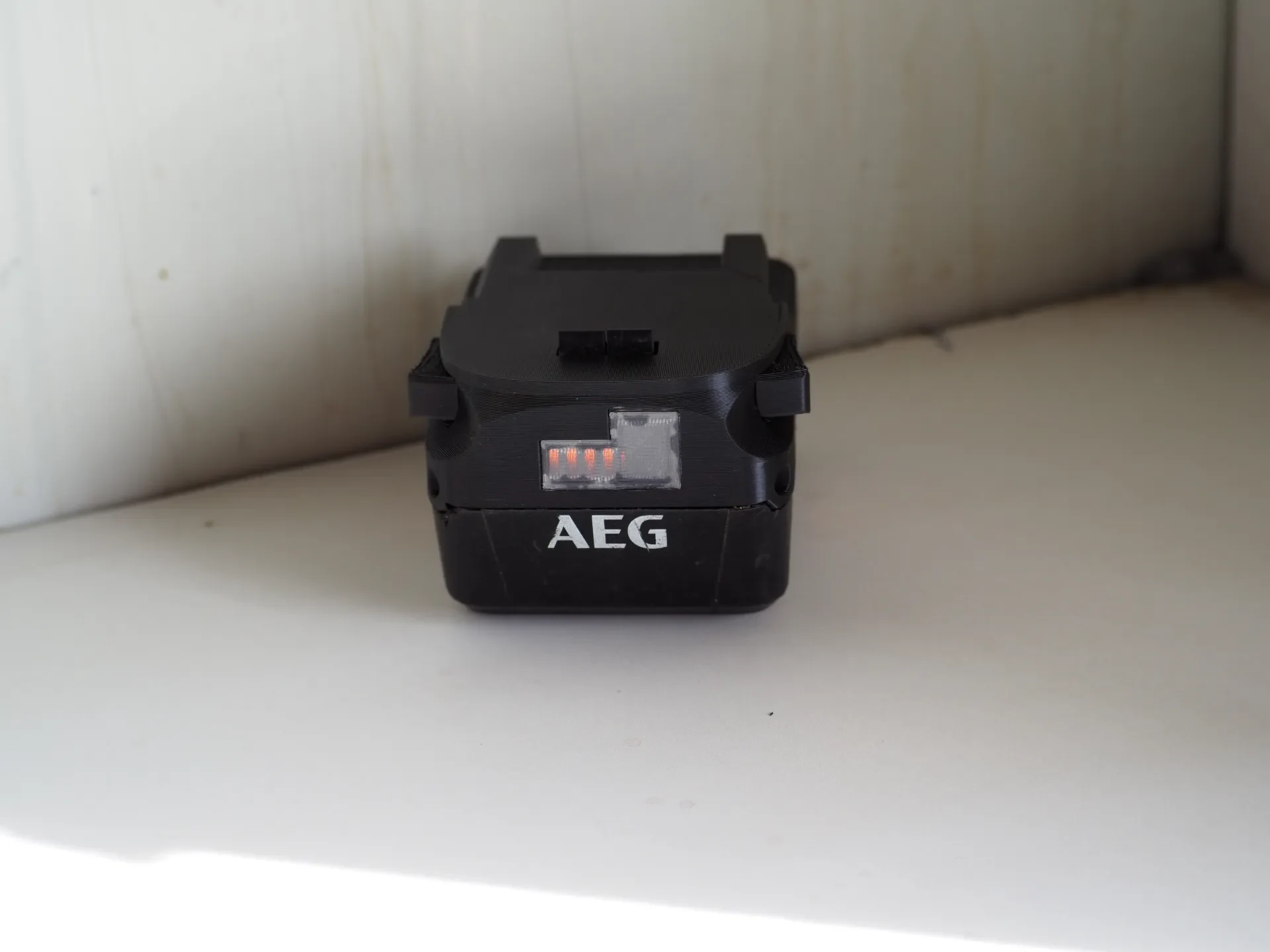

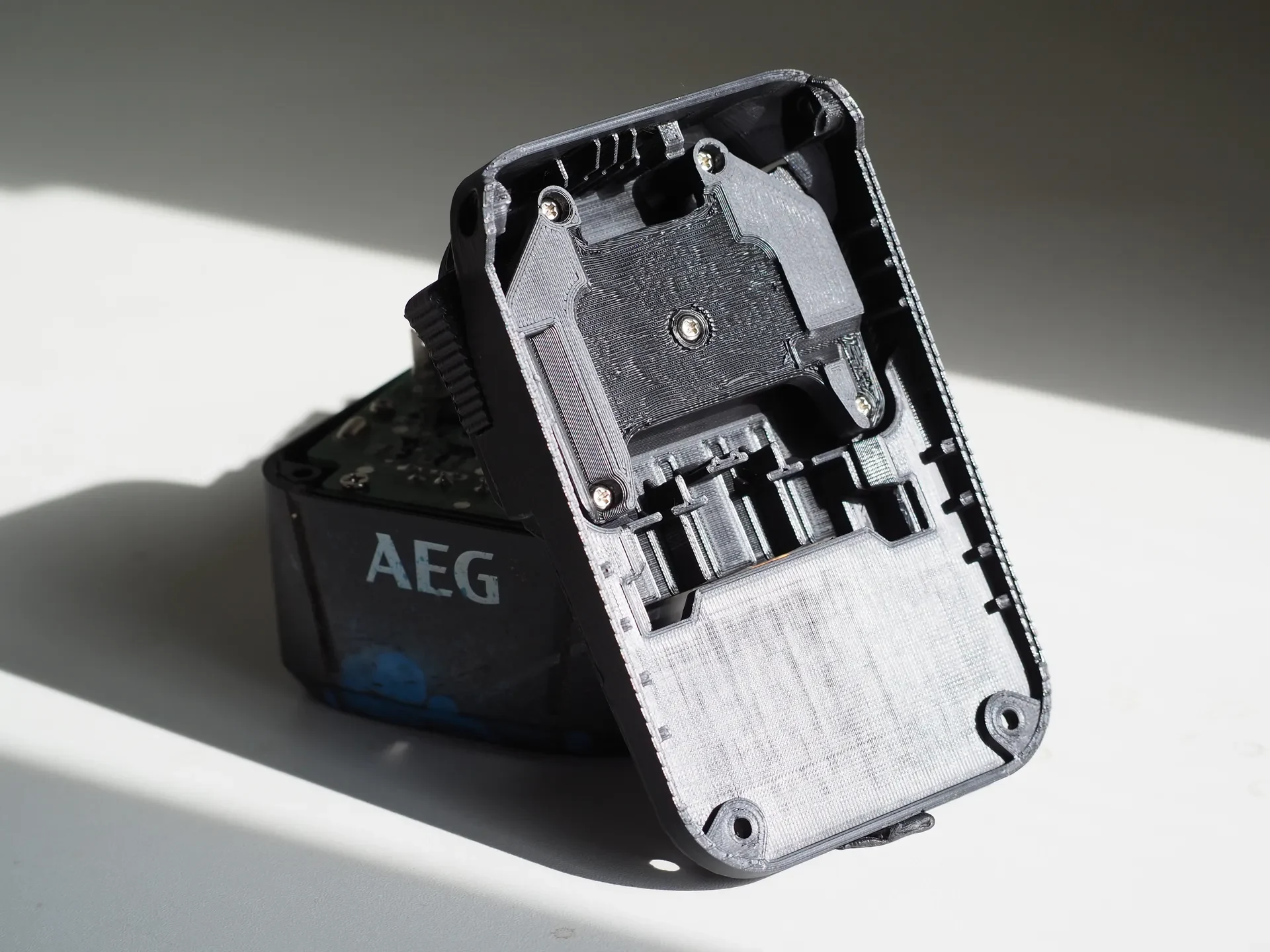

На задней панели кнопка индикатора заряда батареи имеет небольшую опору, которую нужно подрезать, чтобы она могла двигаться более свободно. Я также оставил углубление на задней панели для кнопки ТПУ и крышки индикатора заряда батареи.

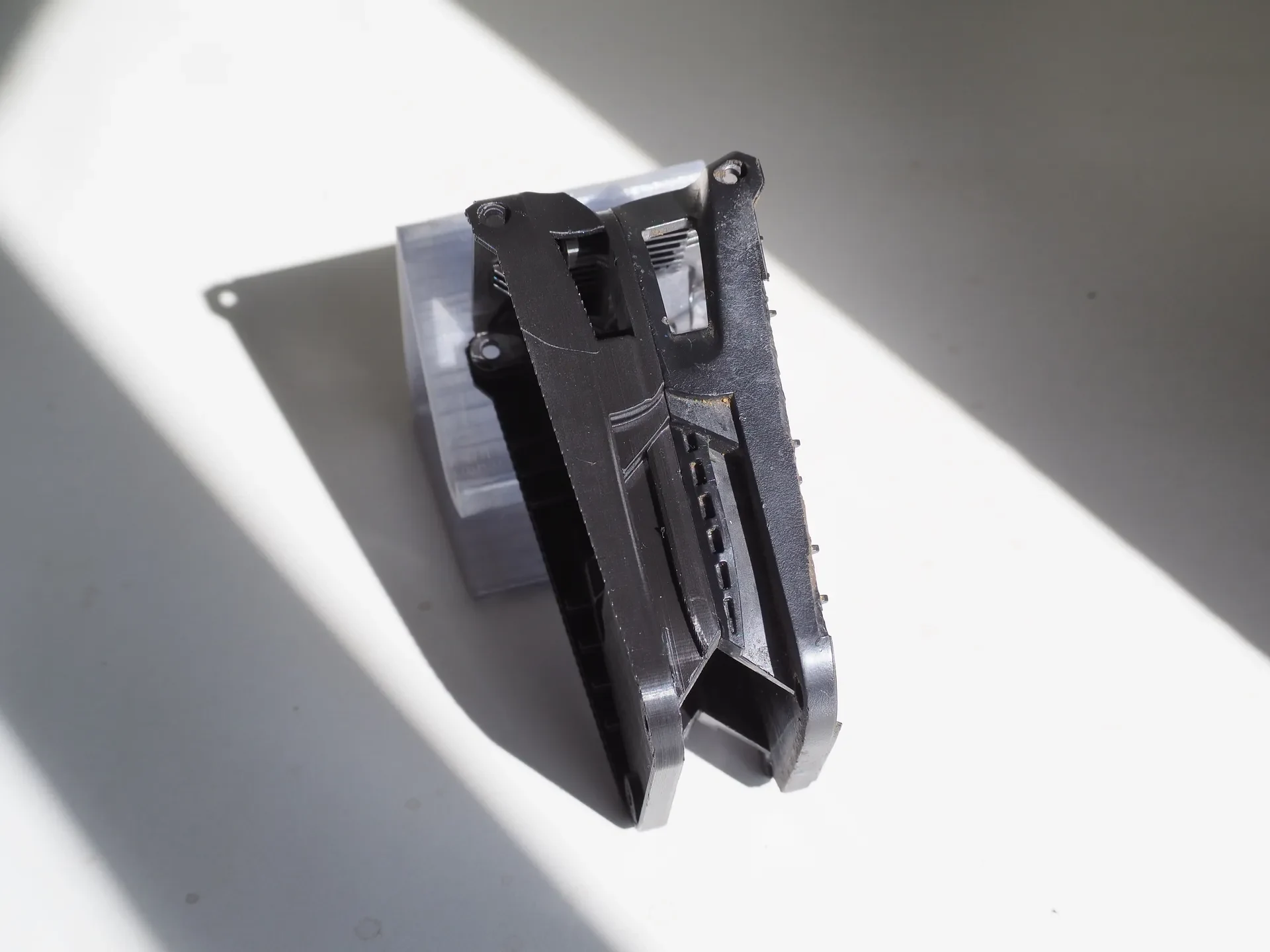

Я использовал паяльник, чтобы тщательно сгладить ступенчатую печатную поверхность, которая перемещает удерживающий зажим, также помогает добавление небольшого количества смазки на любые поверхности, которые будут тереться.

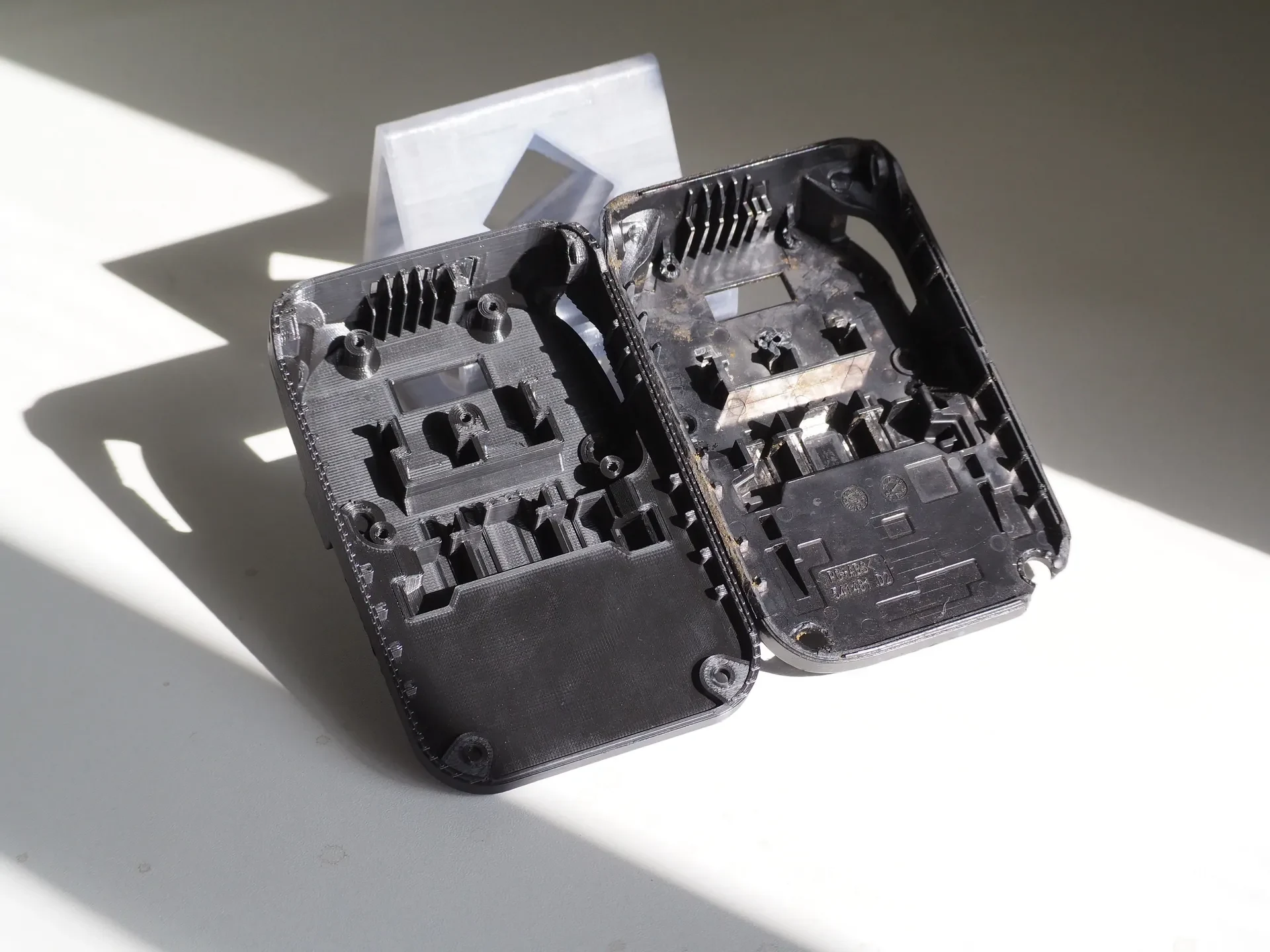

Необычные формы требуют довольно большого количества опор, но конечные детали вполне функциональны. Я распечатал пару штук из PLA+, чтобы использовать их в полевых условиях и протестировать, хотя ожидаю, что они скоро выйдут из строя. Оригинальные детали представляют собой смесь поликарбоната и абс, поэтому выбирайте материалы соответственно.

Я также построил тянущий станок для ПЭТ-бутылок, я использовал эту нить для изготовления других запасных частей на шахте, а также работаю над печатью некоторых из этих деталей из этой переработанной нити, что будет очень приятно.
