Держатель LiPo-аккумулятора для зажима для ремня
Части, необходимые для завершения:
Аккумуляторная пластина SmallRig Mini V Mount с зажимом для ремня 2990
Вспомогательная пластина для крепления V (напечатанная на 3D-принтере или из SmallRig MD2801)
Винты M3 x 6 с плоской головкой (3)
Ремешок для аккумулятора
Липучка, серволента или нескользящая накладка
Почему я это сделал:
Недавно я начал летать на радиоуправляемых самолетах FPV и быстро обнаружил, что очки FPV имеют тенденцию довольно быстро разряжать небольшие OEM-батареи. Кроме того, вытаскивать из кармана маленькую заводскую батарею каждый раз, когда мне нужно было ее заменить, оказалось немного раздражающим. Многие пилоты FPV крепят свои батареи на ремешок своих очков, но если я собирался использовать батарею побольше, я хотел носить ее на поясе, так как чувствовал, что на моей голове уже достаточно веса самих очков.
Конечно, я не одинок в таком подходе: в ходе поиска была найдена пара креплений для ремня, которые можно напечатать на 3D-принтере, но, среди прочего, мне не понравились пластиковые зажимы для ремня на них, так как мне хотелось чего-то одновременно более прочного и облегчающего замену батарей при необходимости. Так родился этот проект!
Дизайн:

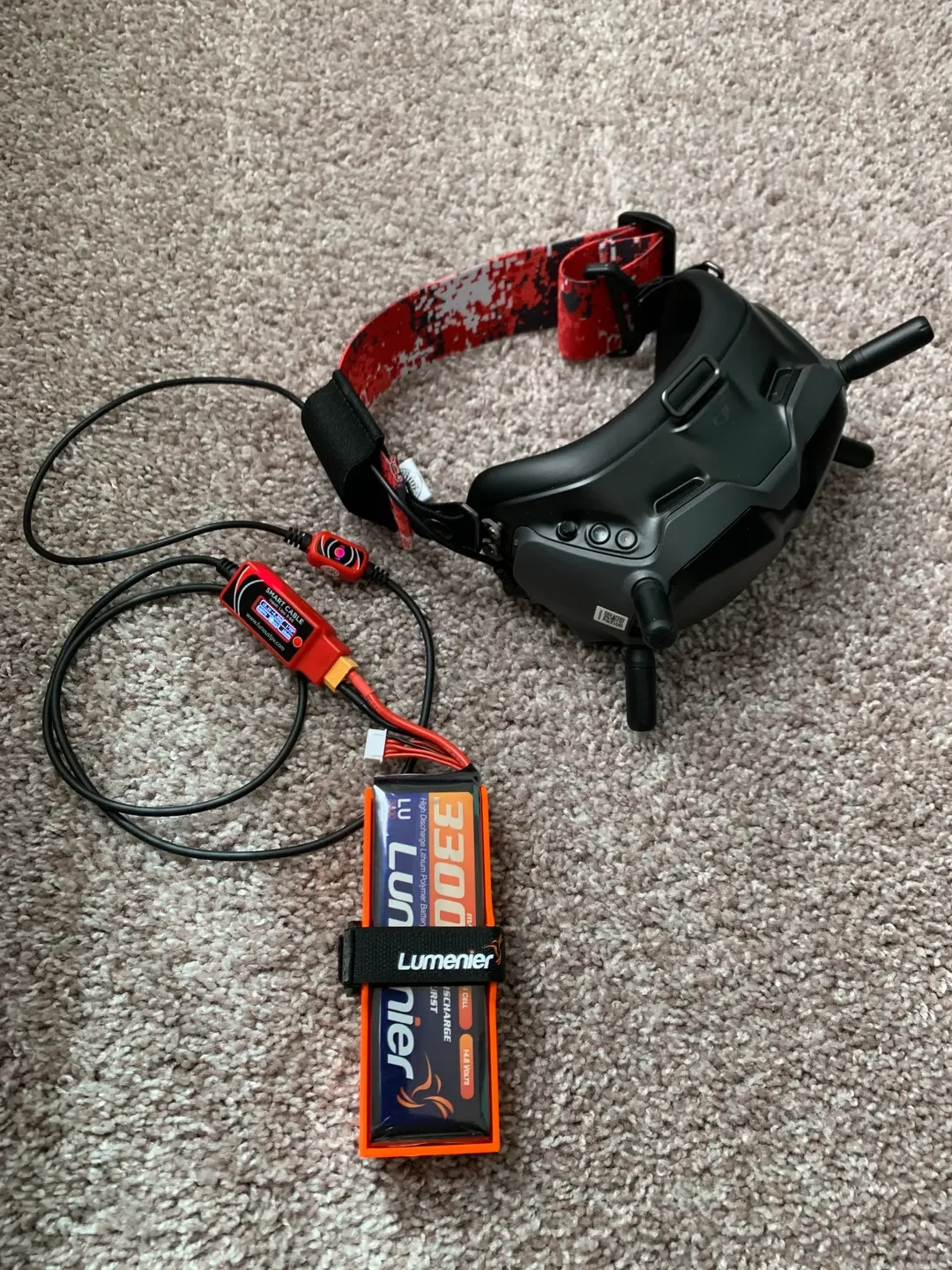

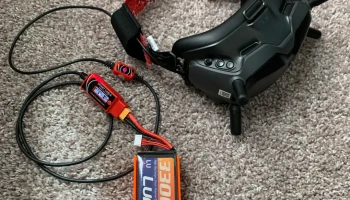

Очки, которые у меня есть, рассчитаны на диап��зон входных напряжений, но, похоже, все согласны с тем, что предпочтительным является 4S LiPo (обеспечивающий номинальное напряжение 14,8 В). Я выбрал батарею достаточно большой емкости, чтобы свести к минимуму необходимость ее замены в полевых условиях. Мой носитель спроектирован с учетом размеров этой конкретной батареи Lumenier (135 x 44 x 26 мм):
Чтобы прикрепить переноску к ремню, я решил использовать зажим для ремня Mini V Mount от SmallRig, который отличается чрезвычайно высоким качеством, доступной ценой (менее 20 долларов США) и широко доступен. Я использовал металлическое крепление для аксессуаров из сборочного комплекта Mini V-Lock от SmallRig (25 долларов США), но есть версии дополнительной стороны V-образного крепления для 3D-печати, которые также подойдут. (Обязательно печатайте их, используя прочную нить, например PETG.)
Вот результат нескольких итераций моей первоначальной концепции:
Опять же, носитель спроектирован с учетом аккумулятора, который я использую. Если вы планируете использовать другую батарею, я буду рад подогнать держатель по размеру — просто пришлите мне нужные вам размеры, и я смогу загрузить для вас специальную версию.
Печать:
Я печатал это как из PLA, так и из PETG, но для максимальной прочности я бы рекомендовал PETG. Для достижения наилучших результатов носитель сл��дует печатать стоя (т. е. нижней частью на рабочей пластине), а открытая сторона должна быть обращена вперед. Настройки печати по умолчанию и срезы толщиной 0,2 мм с заполнением 15 % дают отличные результаты. Никакие опоры не нужны!
Сборка:
Прикрепите вспомогательную пластину V-образного крепления из комплекта SmallRig к задней части держателя с помощью винтов с плоской головкой M3 x 6.
Если для фиксации аккумулятора используется липучка или лента, отрежьте кусок по размеру нижней части переноски и приклейте его; Если вы используете нескользящую подкладку (как показано на фотографиях выше), отрежьте кусок по размеру задней части переноски и приклейте его с помощью клея.
Если вы используете липучку, прикрепите деталь, противоположную шагу 2, к нижней части батареи. Если вы используете любой другой метод, пропустите этот шаг.
Пропустите ремень LiPo справа налево через отверстия на передних сторонах переноски; оберните ремень вокруг переноски так, чтобы пряжка оказалась напротив внешней стороны левой стороны, и пропустите свободный конец ремня через пряжку; оставь это пока свободным

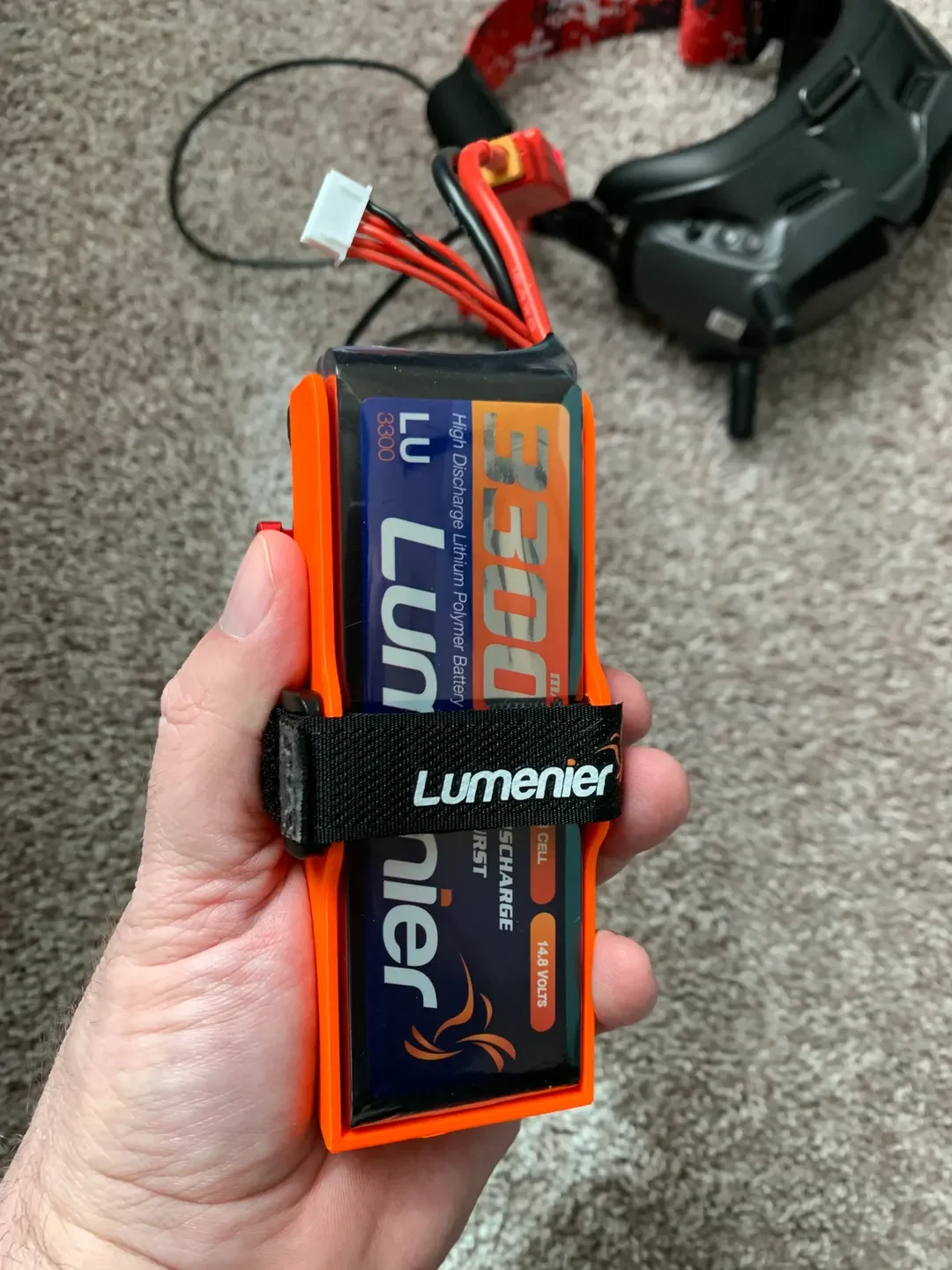

Вставьте батарею (всегда обращайтесь с литий-полимерными батареями осторожно — дополнительным преимуществом этого держателя является то, что ваша батарея хорошо защищена с 3 сторон, пока он на��одится в держателе!)
Натяните ремень так, чтобы нескользящая поверхность ремня плотно прилегала к передней части аккумулятора, затем закрепите свободный конец ремня.

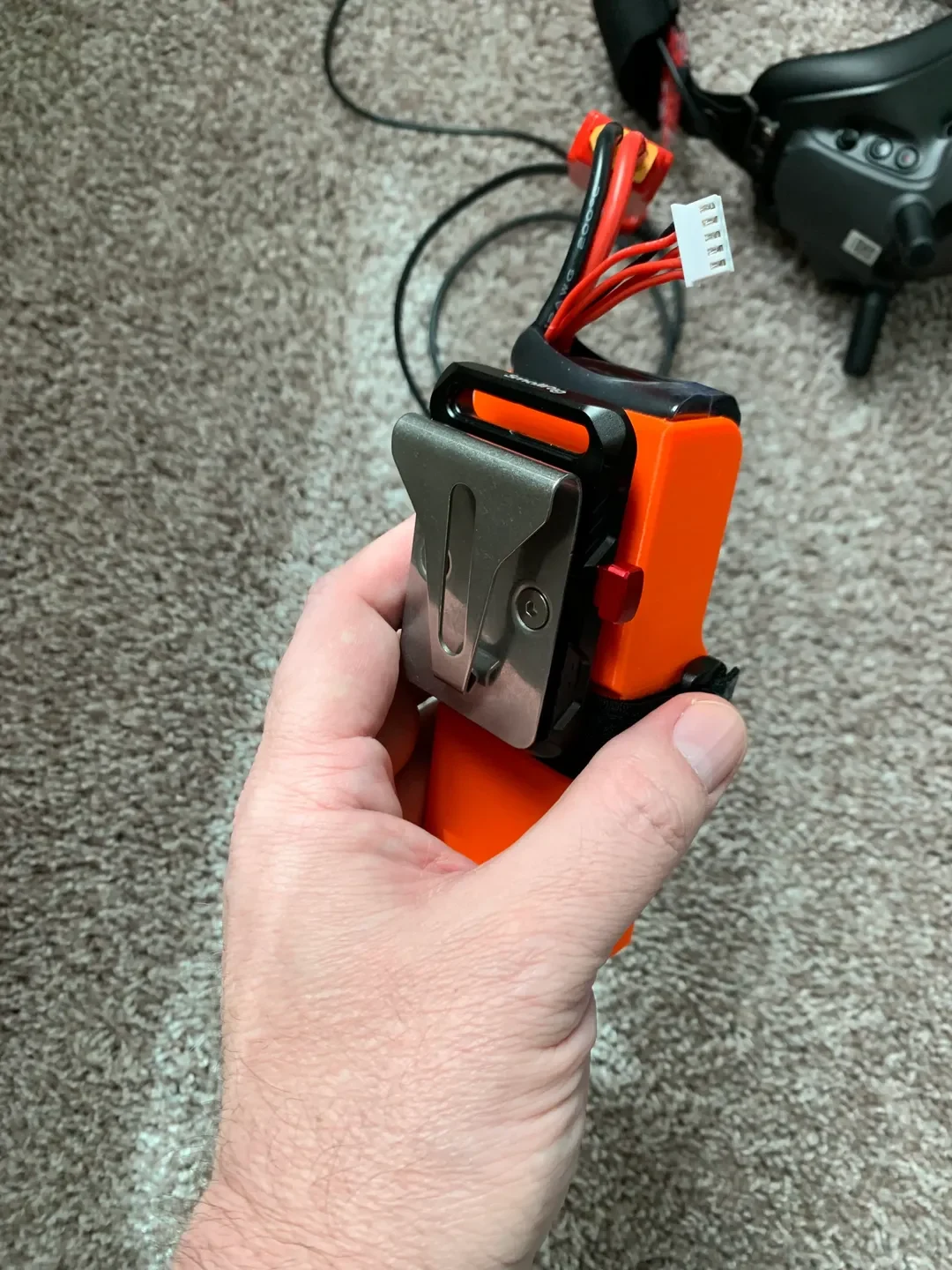

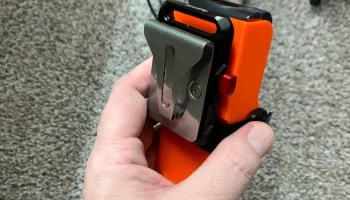

Вставьте всю сборку в зажим для ремня SmallRig до щелчка; чтобы освободить узел, нажмите красную кнопку сбоку на зажиме для ремня
Заключительные мысли
Если вы найдете это полезным, пожалуйста, оставьте комментарий ниже! Если у вас есть какие-либо комментарии или предложения, не стесняйтесь публиковать их!
