Полностью распечатанное шасси радиоуправляемого автомобиля в масштабе 1:28 (совместимо с MINI-Z)

Для получения самой последней информации посетите страницу проекта GitHub.
Видео: https://www.youtube.com/watch?v=_t0HLC2bZMU

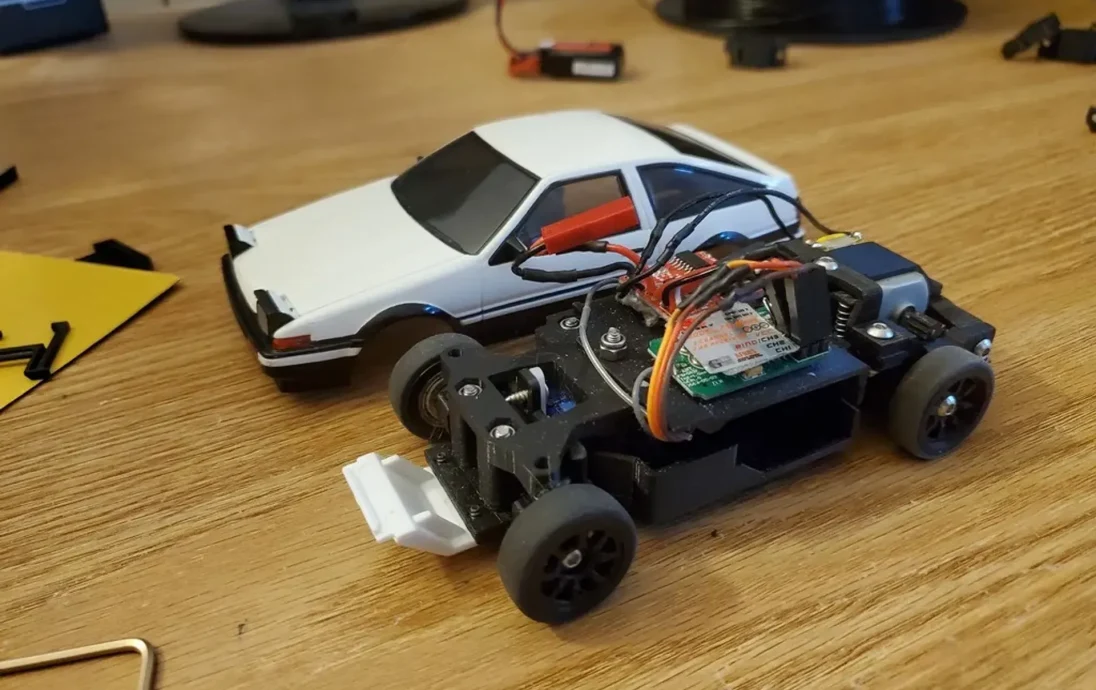

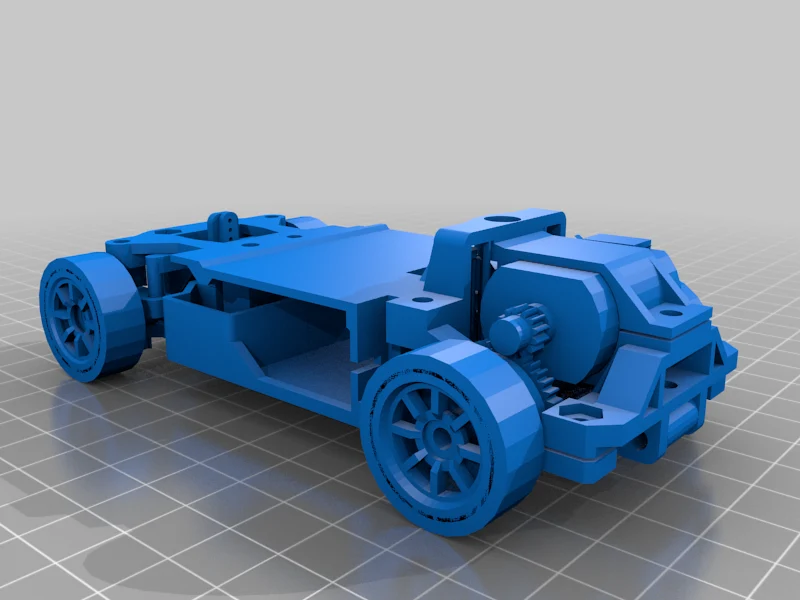

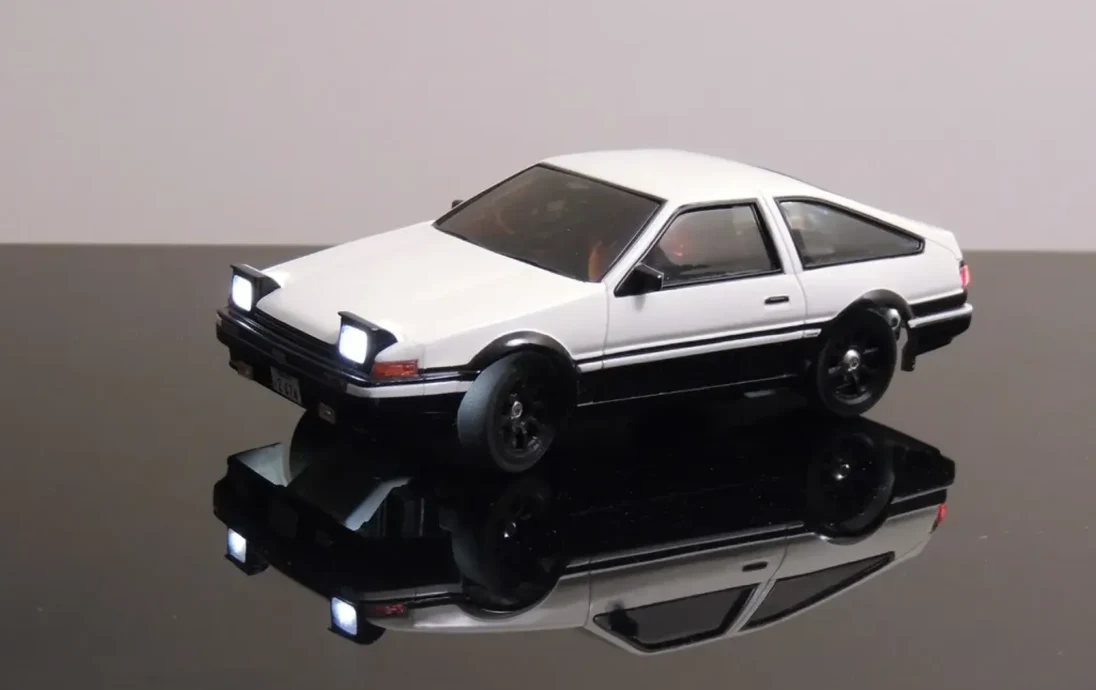

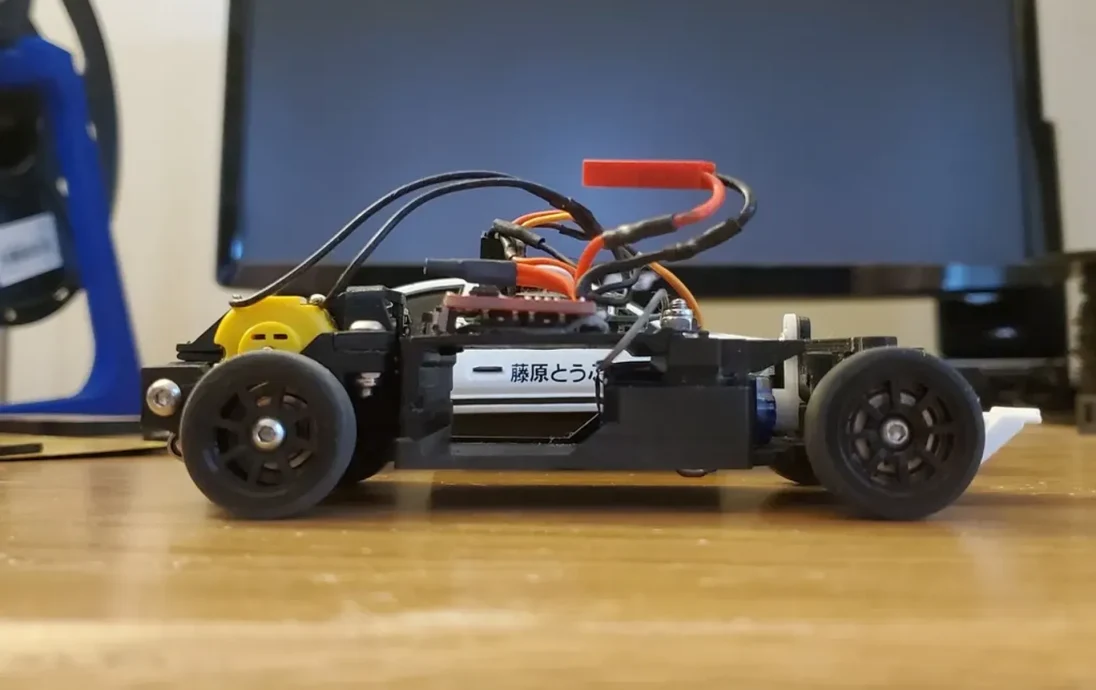

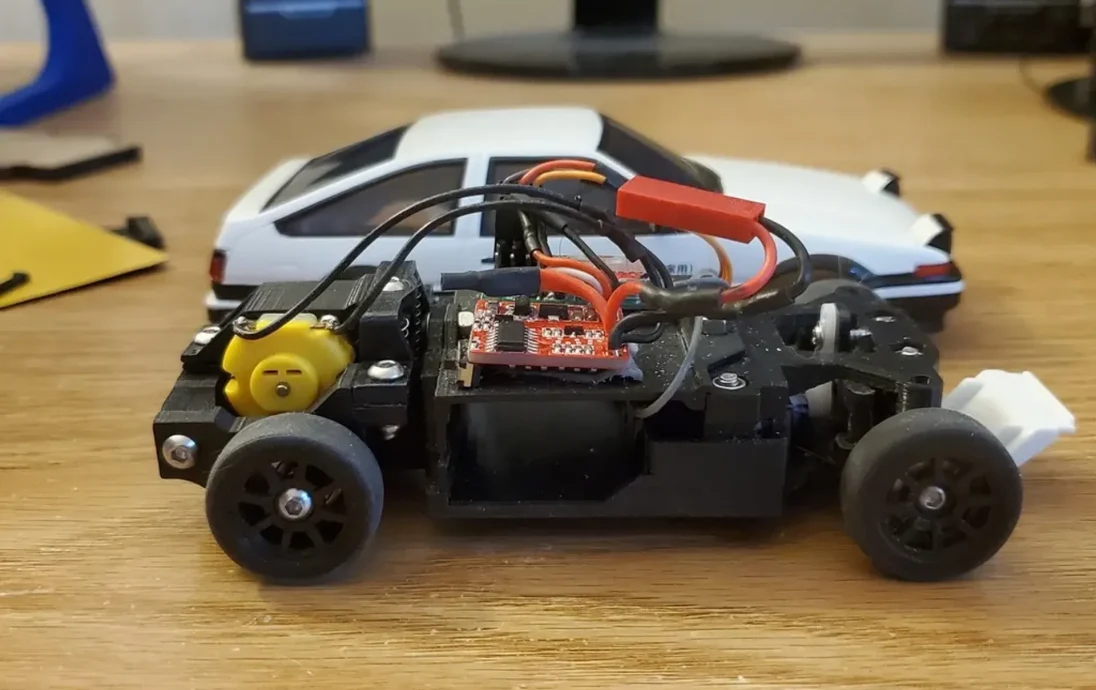

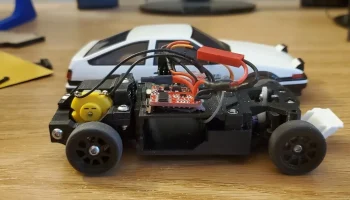

Это радиоуправляемое шасси в масштабе 1/28, разработанное для совместимости с корпусами Kyosho MINI-Z. Текущая версия подходит для колёсной базы 90 мм (M).
Обновление от 26 августа 2020 г.: я выпустил шасси 4WD, доступное здесь. Версия с полным приводом оптимизирована для дрифта, а эта лучше подходит для гонок на сцепление и дешевле в сборке.
Особенности:
Независимая передняя подвеска и шарнирная задняя подвеска
Геометрия рулевого управления Ackermann с максимальным углом поворота 45 градусов.
Используются обычные и дешевые детали (подшипники 625, крепеж M3).
Небольшое количество деталей и разнообразие — нужны всего 3 винта разной длины; контргайки повсюду
Список запчастей

| Часть | Количество | Заметки | | — | — | — | | Винт с круглой головкой M3x20 мм | 7 | | | Винт с круглой головкой M3x14 мм | 2 | | | Винт с круглой головкой M3x10 мм | 8 | | | Контргайка М3 | 17 | | | 625 подшипник | 4 | | | Коллекторный двигатель размера 130, совместимость с 2s | 1 | | | Микросервопривод SG90 | 1 | | | Пружина сжатия, внешний диаметр ~4 мм, длина ~6 мм | 2 | Для передней подвески. Мягкие пружины лучше. Выдвижные пружины ручки, обрезанные до ~6 мм, могут подойти, но они немного жесткие. | | Пружина сжатия, внешний диаметр ~4 мм, длина ~20 мм | 2 | Для задней подвески. Для этого подойдут необрезанные выдвижные пружины ручки. | | Аккумулятор Venom Fly 300 мАч, 2 с (разъем JST) | 1 | Подходят батарейки размером до 45x23x16 мм | | Малый матовый ESC, совместимый с 2S | 1 | | Маленький радиоприемник | 1 | 2 канала или более, размером менее 34x22x13 мм. Flysky GR3E работает, если сдох. |

Настройки печати

Принтер:

Блок предохранителей2R

Плоты:

Нет

Подд��рживает:

Нет

Разрешение:

0,1-0,15 мм

Заполнение:

25-30%

Примечания:

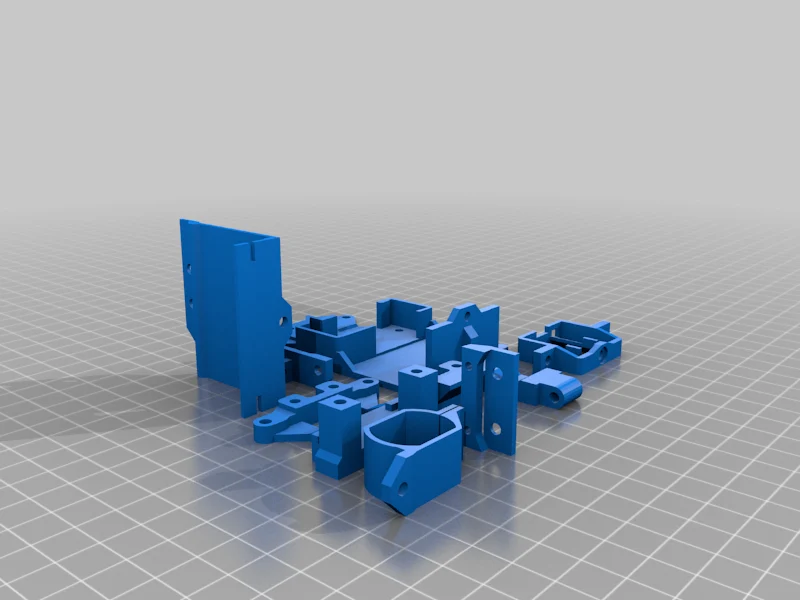

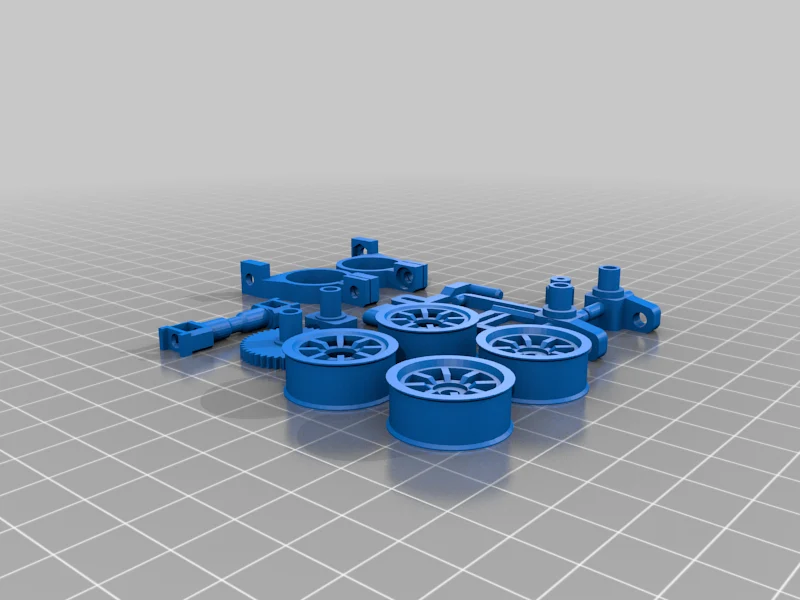

Напечатайте Tray1.stl с высотой слоя 0,15 мм и Tray2.stl с высотой слоя 0,1 мм. Убедитесь, что ваш принтер имеет хорошую адгезию слоев, так как некоторые детали имеют небольшую площадь контакта с поверхностью и могут легко деформироваться или отсоединяться.

Ни для одной из частей не следует использовать опору. Передние колеса имеют цилиндрическую опору внутри колеса. Чтобы снять, возьмитесь за опору плоскогубцами и вытяните прямо, не скручивая.

Для более мощных двигателей может потребоваться напечатать опору и шестерню двигателя из ABS или PETG.
