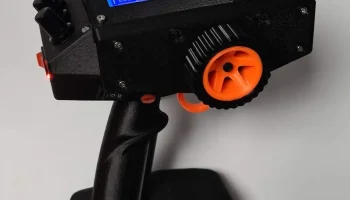

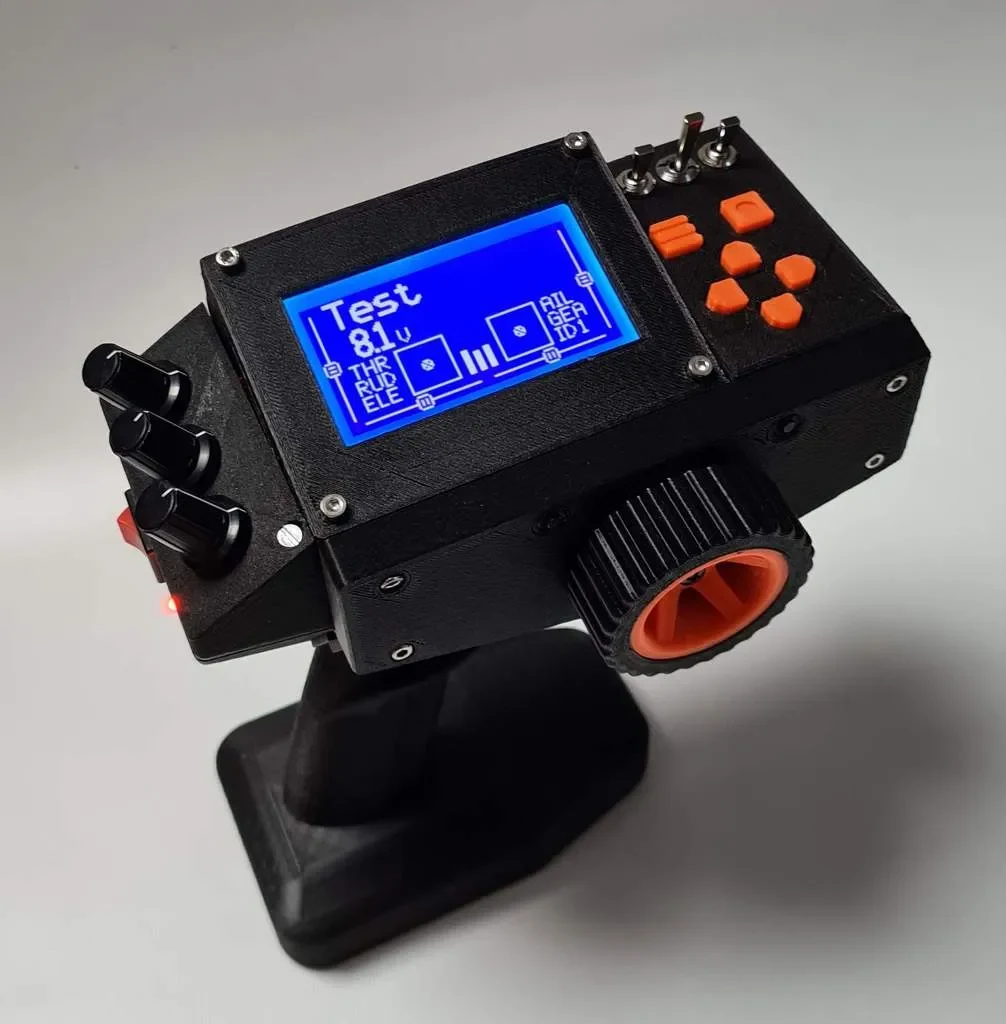

Автомобильная магнитола Franx DIY с MultiModule TX

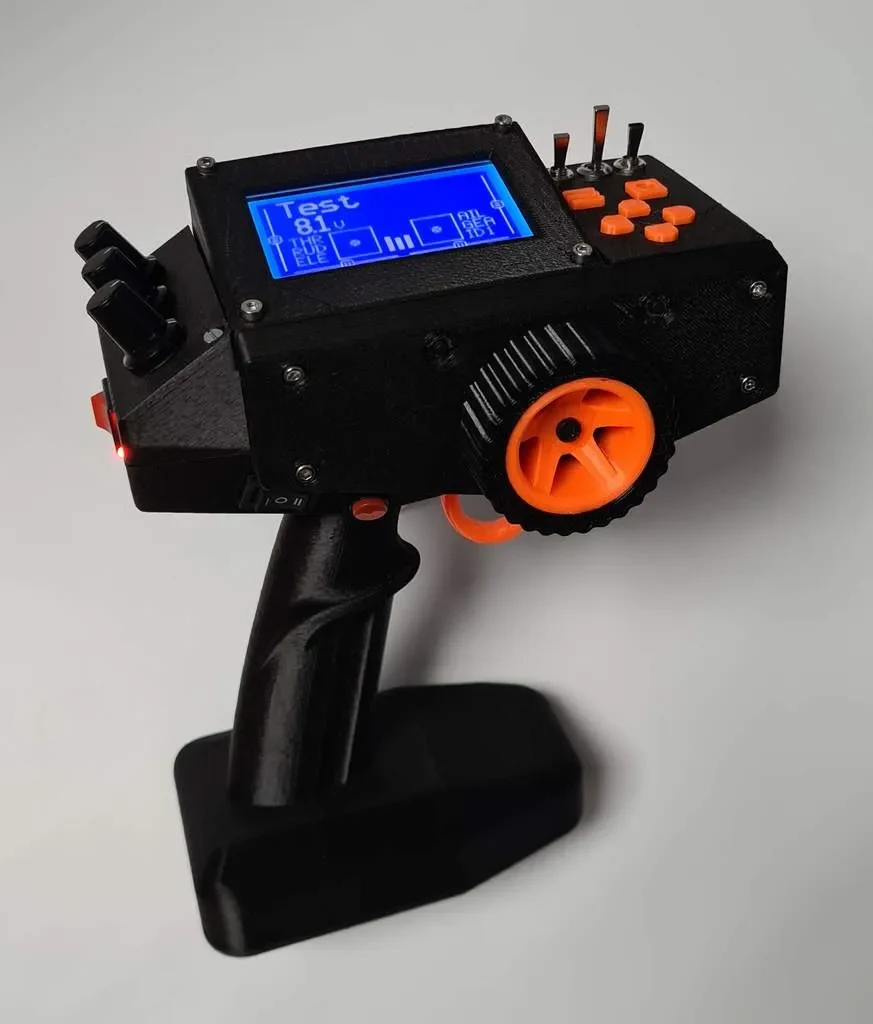

Это моя автомобильная радиостанция TX с MultliModule ( github.com/pascallanger/DIY-Multiprotocol-TX-Module) и OpenTX (https://www.open-tx.org) на малогабаритной Arduino Mega 2560 PRO.

Я разработал это радио, потому что не нашел ни одной пистолетной радиостанции с поддержкой мультимодулей.

К сожалению, OpenTX поддерживал ArduinoMega только до версии 2.1, хотя схему можно найти в версии 2.2.

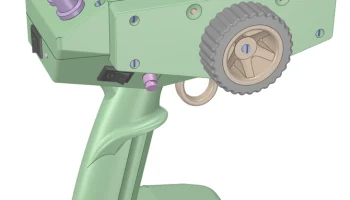

Особенностью по сравнению с другими пистолетными радиостанциями является 2-осевой триггерный стабилизатор.

В нормальном направлении дроссельная заслонка управляется как обычно. Но сбоку вы можете добавить такие функции, как смешивание силы между задней и передней тягой, если у вас есть два отдельных привода двигателя. Это может быть полезно для гусеничных машин.

Но вместо этого вы также можете установить обычный 1-осевой стабилизатор.

Я использовал «3d-джойстик-потенциометр Rj1616t-45j-h 16 мм» от старого радио.

Возможно, его трудно достать, поскольку он, похоже, снят с производства, но есть похожие подвесы, которые подойдут.

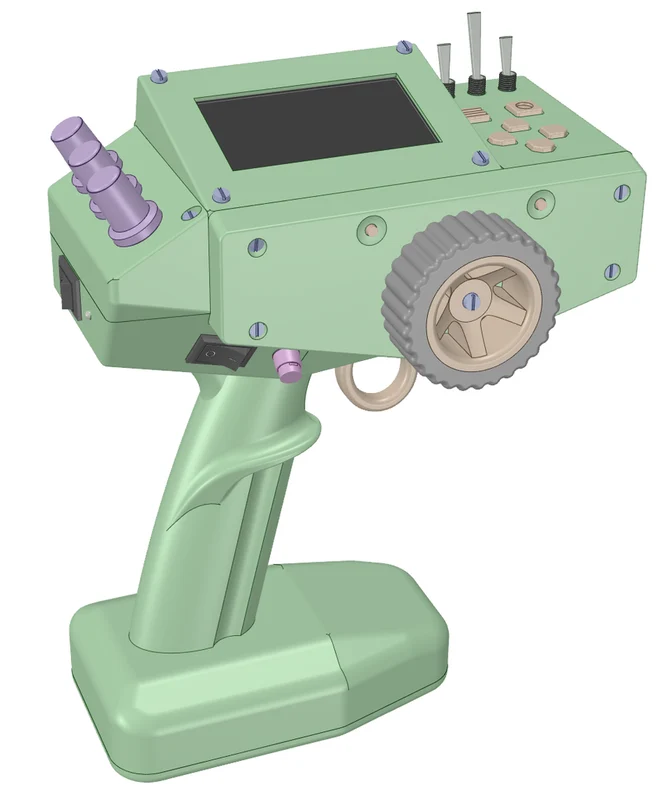

Конструкция остается модульной по двум причинам:

Мелкие детали гораздо легче печатать.
При изменении конструкции необходимо заменять только мелкие детали.

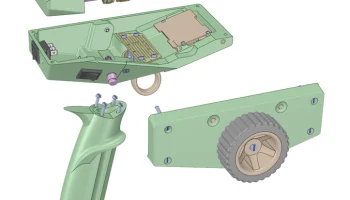

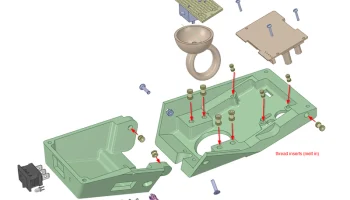

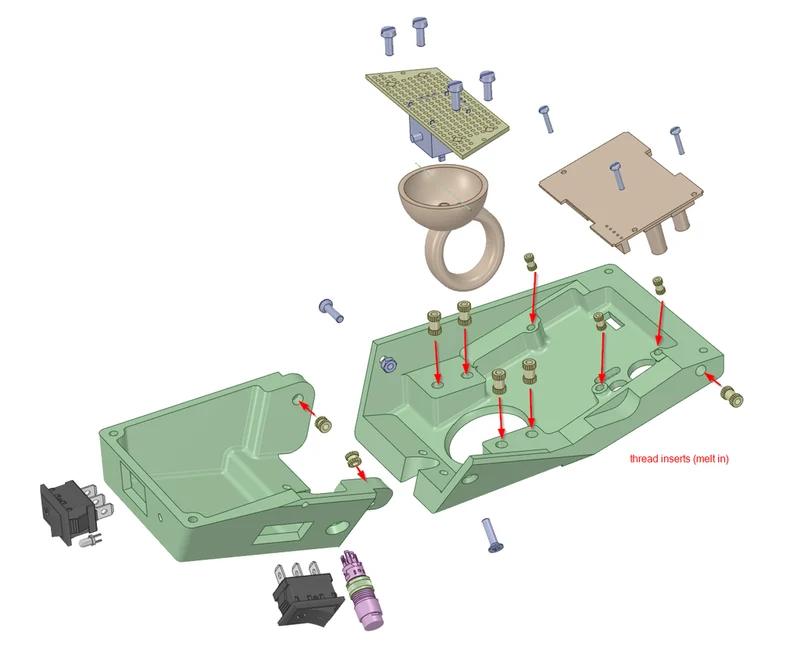

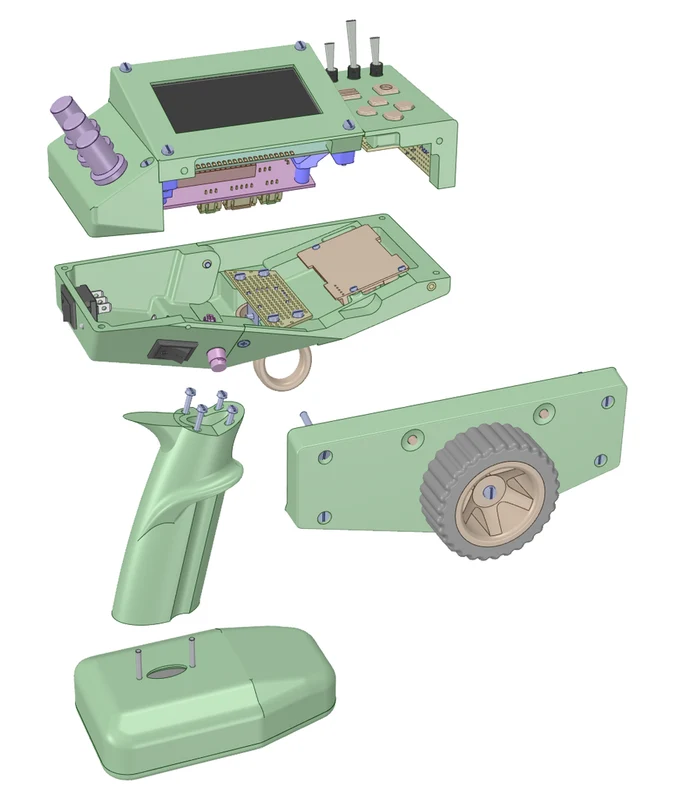

Основные группы: «Верхняя», содержащая ЖК-дисплей, колесо, регуляторы и большинство кнопок и переключателей, и «Нижняя» с триггерным стабилизатором, переключателем питания и некоторыми кнопками для большого пальца.

Нижняя часть соединена с ручкой и основанием аккумулятора. Состоит из двух подгрупп Лево�� и Правой.

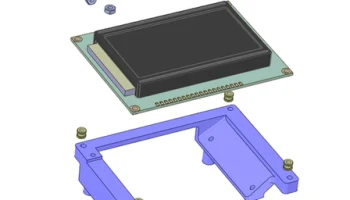

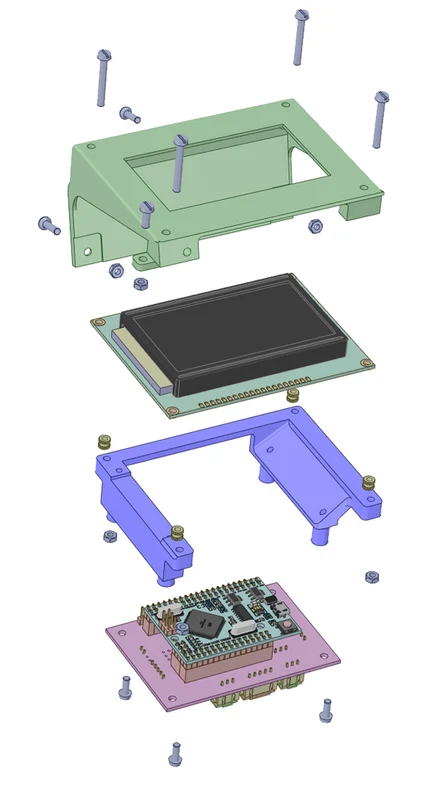

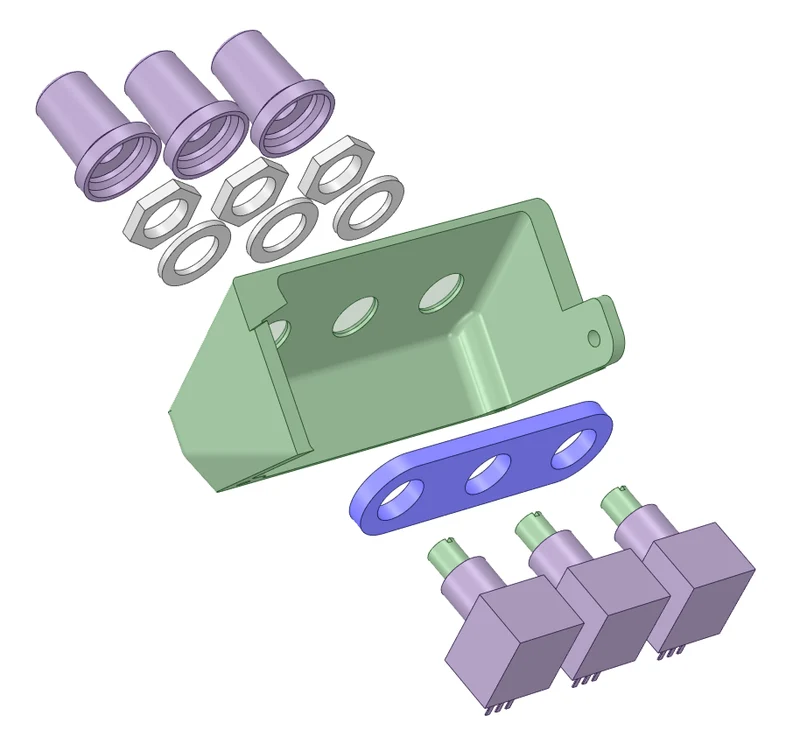

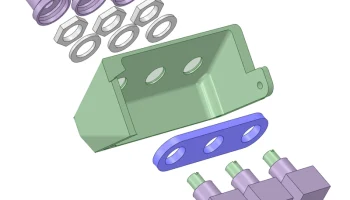

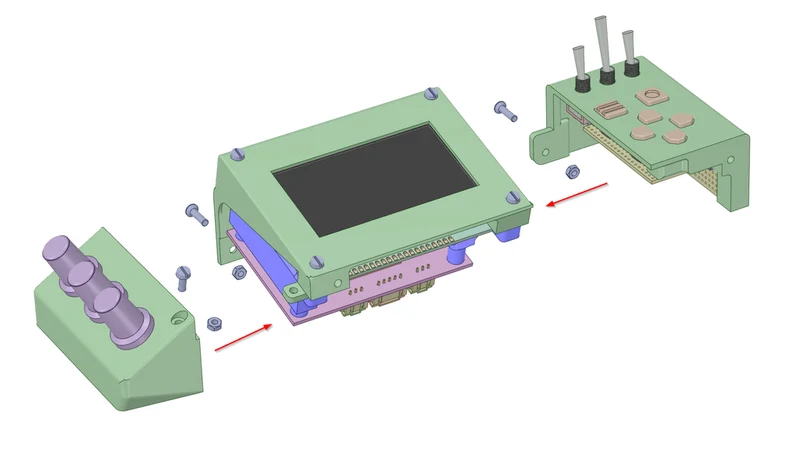

Верхняя группа разделена на 4 подгруппы: колесо, ЖК-дисплей + электроника, потенциометры и переключатели.

Подробности смотрите на картинках в разобранном виде.

Шина колеса была напечатана из более мягкого ТПУ, но вместо нее вы также можете использовать PLA.

Покрышка и обод склеены клеем CA.

Пружина самоцентрирующегося колеса изготовлена ​​из пружинной стальной проволоки диаметром 0,5 мм. Возможно, он слишком мягкий, и толщина 0,8 мм даст лучшее ощущение.

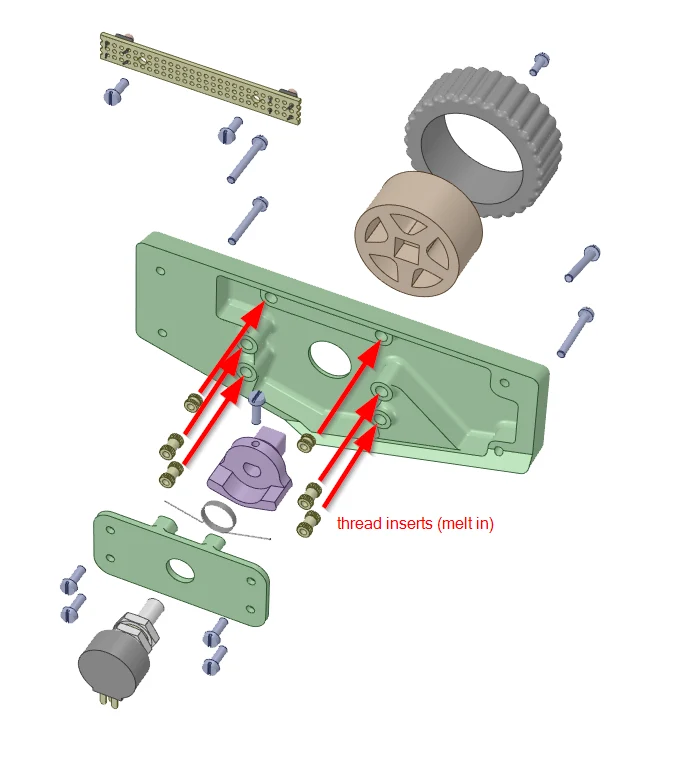

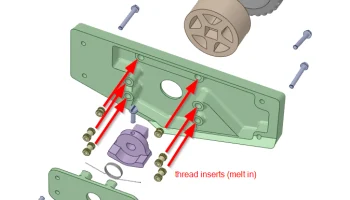

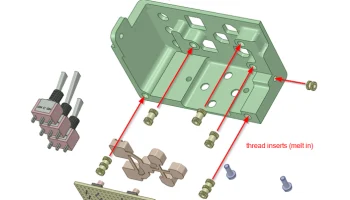

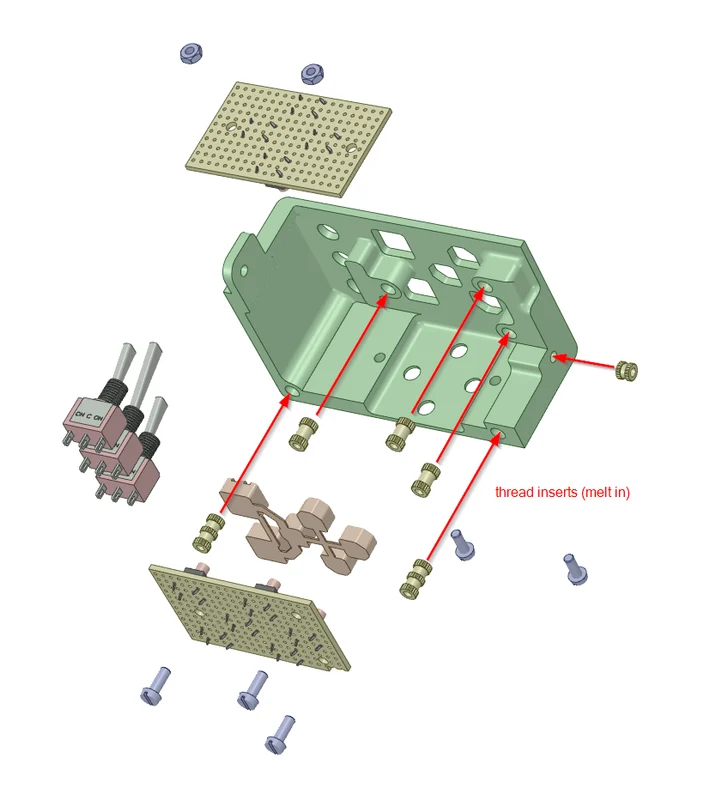

Для большинства винтов я использовал резьбовые вставки, потому что в PLA нелегко нарезать резьбу, особенно маленькую, например M2.

Я использовал этот набор ассортимента: www.banggood.com/Suleve-MXBN11-420Pcs-M2-M3-M4-M5-Metric-Female-Thread-Brass-Knurled-Nut-Threaded-Insert-Embedment-Nuts-Assortment-Kit-p-1980184.html.

Чтобы ра��плавить вставки в соответствующих отверстиях, я использовал в качестве держателя длинный винт и нагрел вставку паяльником. Небольшое количество олова улучшает тепловой контакт со вставками. Вы также можете попробовать использовать термофен. Не нагревайте слишком сильно, вставка не должна нагреваться слишком сильно, ее должно быть ровно столько, чтобы расплавиться в отверстиях PLA.

Появились некоторые улучшения, которые пока не реа��изованы:

Кнопки обрезки колес должны располагаться на верхней стороне кожуха колеса, а не на передней части.
USB-соединение с Adruino отсутствует. Это можно разместить на задней стороне
Отверстие для USB-разъема мультимодуля отсутствует.
В верхней левой части корпуса отсутствуют резьбовые вставки. В настоящее ��ремя вам необходимо нарезать резьбу M3 на PLA.

Наконец, электроника описана на
www.instructables.com/DIY-Car-Radio-TX-With-MultiProtocol-Module/
