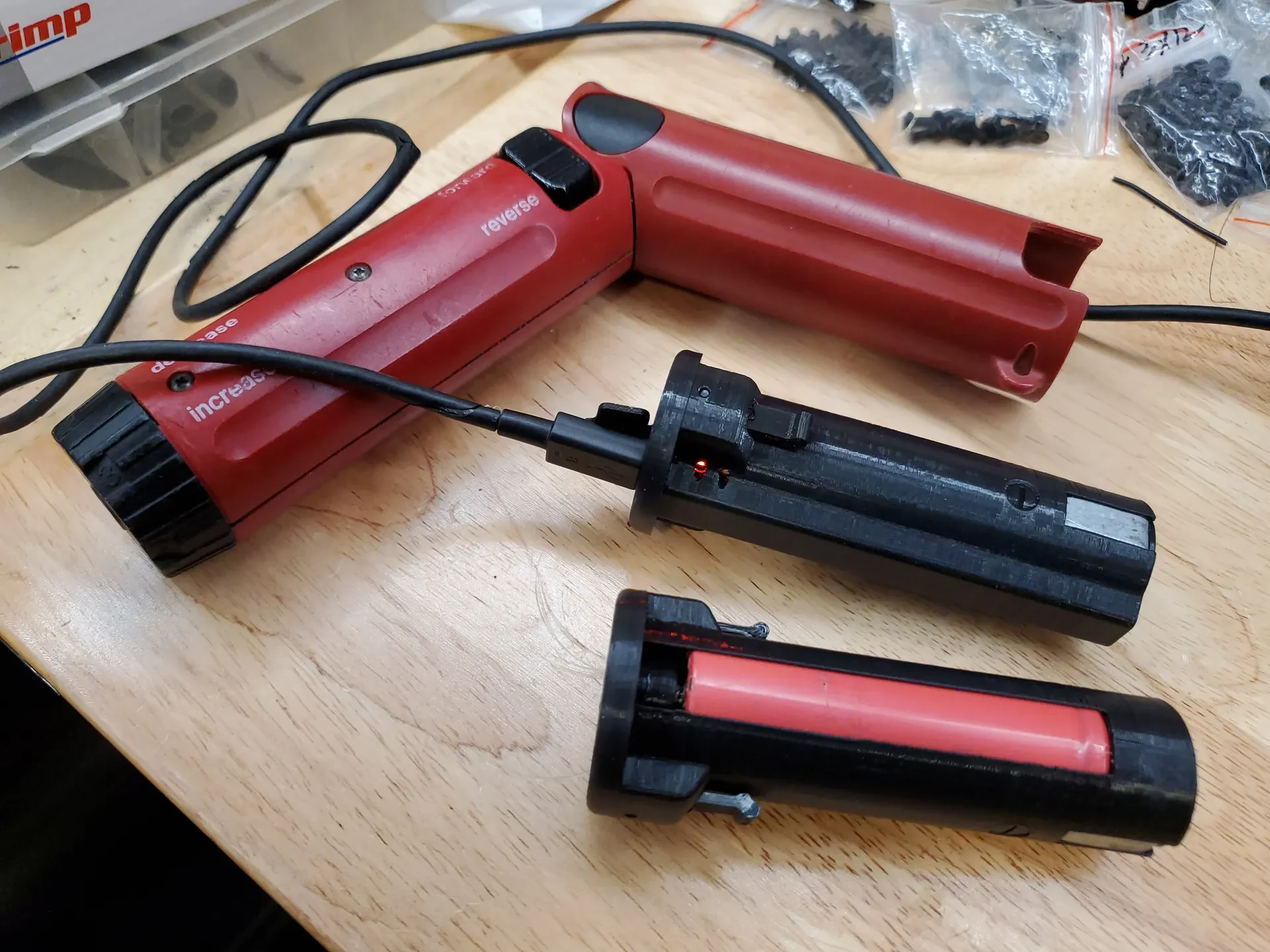

Аккумулятор 18650, совместимый с отверткой Milwaukee 2,4 В.

ВНИМАНИЕ: Работа двигателя от незащищенного литиевого элемента может привести к чрезмерному разряду, перегрузке по току и другим неприятным ситуациям. Создавайте и используйте на свой страх и риск.

Очень простой и дешевый литиевый аккумулятор, совместимый с отверткой Milwaukee 2,4 В.

Требуется:

Аккумулятор 18650 (я использовал аккумулятор от старого ноутбука)
Винты М2 на 8 мм.
Одна из тех распространенных плат зарядного устройства TP4056 с разъемом USB micro или type-C.
Пара металлических полосок размером примерно 20х6,5 мм.

Инструкции:

Делая провода как можно более короткими, чтобы облегчить сборку, припаяйте провода или приварите их точечной сваркой к клеммам аккумулятора.

Вставьте металлические полоски в карман рядом с положительным и отрицательным маркером на корпусе батареи и согните пол��ски обратно в J-образную форму.

Подключите положительную клемму к B+ и металлическую полоску к положительной клемме. Подключите отрицательную клемму к B- и металлическую полоску к отрицательной клемме. Не используйте клеммы OUT на TP4056, ток двигателя приведет к выходу из строя микросхемы защиты.

Ввинтите фиксатор клемм, чтобы удерживать клеммы на месте.

Вставьте фиксаторы в корпус аккумулятора и зафиксируйте их винтами М2. В конце концов я обнаружил, что PLA треснут, поэтому сделал версию из ТПУ. Посадка может быть тугой, поэтому попробуйте печатать с уменьшенным потоком.

Вверните проставку в зарядную пластину, а затем прикрутите зарядную пластину к корпусу аккумулятора винтами М2.

Примечания:

Я сделал вариант USB mini и USB type-C. Мини-вариант имеет пылезащитную крышку из ТПУ над портом зарядки, но для версии Type-C я снял ее.
