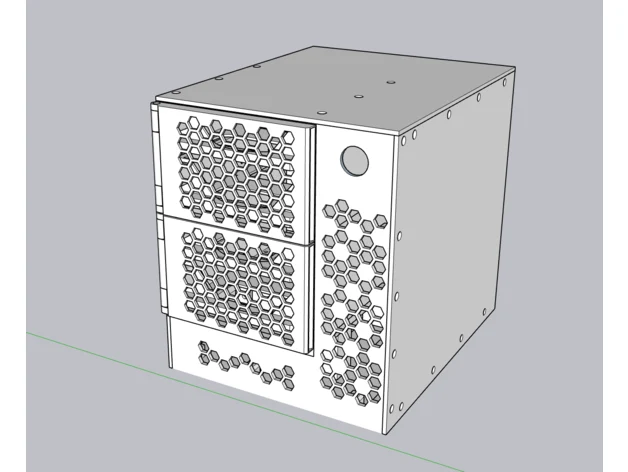

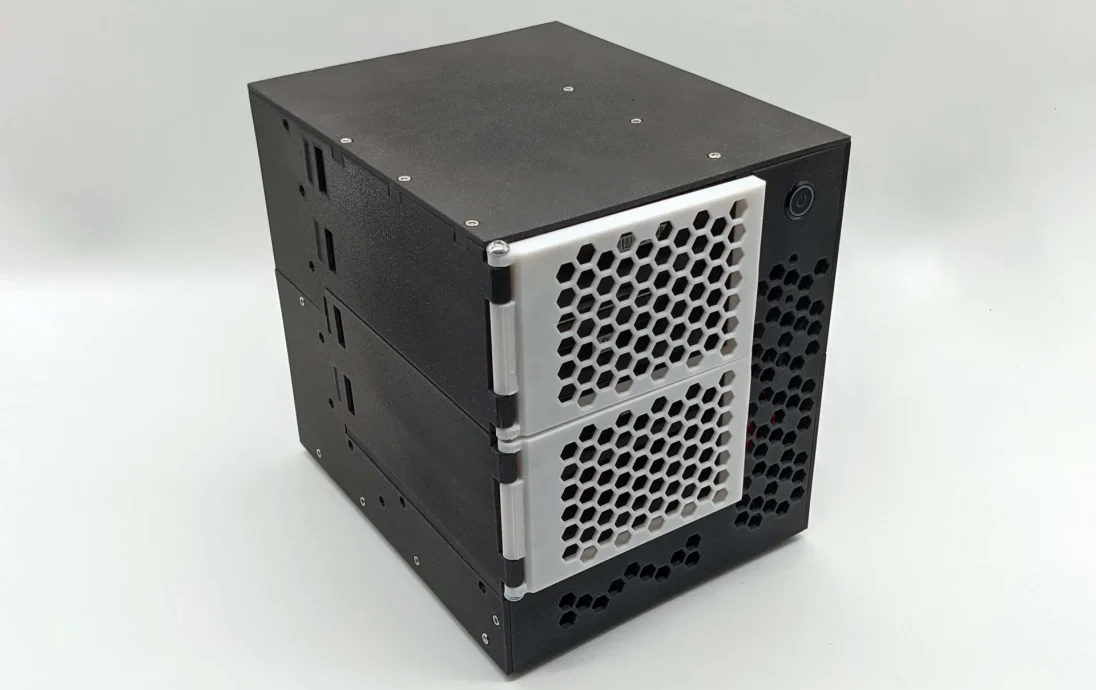

Сетевое хранилище - NAS с 4 отсеками / 3,5 дюйма / ITX

Это ремикс дизайна Шаранчиуса на Thingiverse, призванный упростить/ускорить печать на больших машинах. Все подходит для принтера Prusa MK3S, Creality Ender 3 или аналогичного размера. Очень важно, чтобы вы прочитали примечания к печати ниже!

Подробная запись здесь:
Часть 1: Введение, оборудование и сборка
Часть 2: Настройка, программное обеспечение и результаты
Часть 3. Версия Homeserver с TrueNAS Core

Обновление:

Добавлена расширенная версия, поддерживающая более крупные кулеры (например, Noctua NH-L9) и обычные платы ITX!

Изменения:

объединили 43 части, осталось всего 11

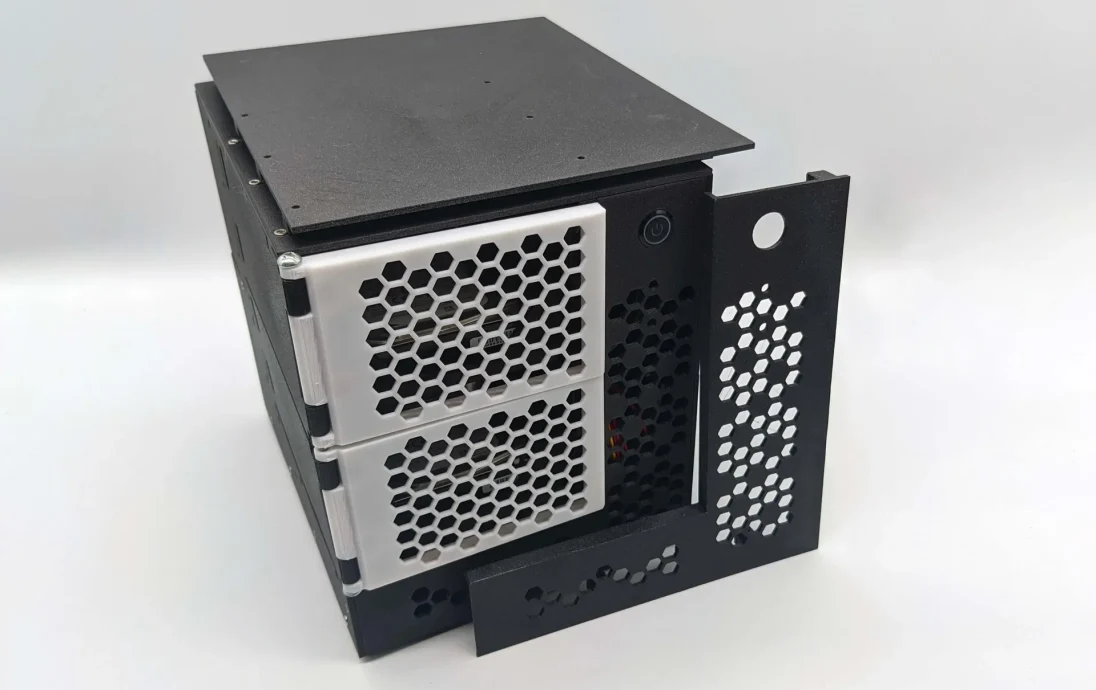

переделана передняя панель, чтобы можно было использовать обычную кнопку питания
удалено большинство теперь ненужных о��верстий в комбинированных деталях
исправлены тысячи ошибок фасетов и сеток
исправлена небольшая проблема с зазором

Краткие характеристики (подробнее читайте ниже):

поддерживает SoC ITX (нормальный, высота кулера 38 мм)
или материнские платы ITX (удлиненный, высота охладителя 53 мм)

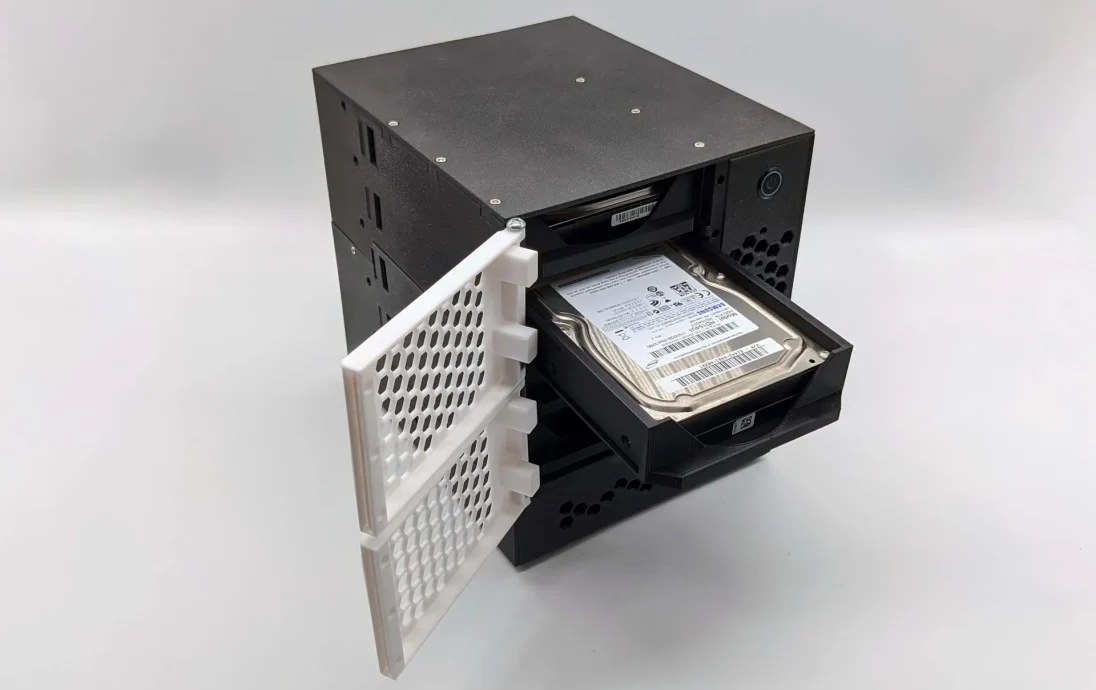

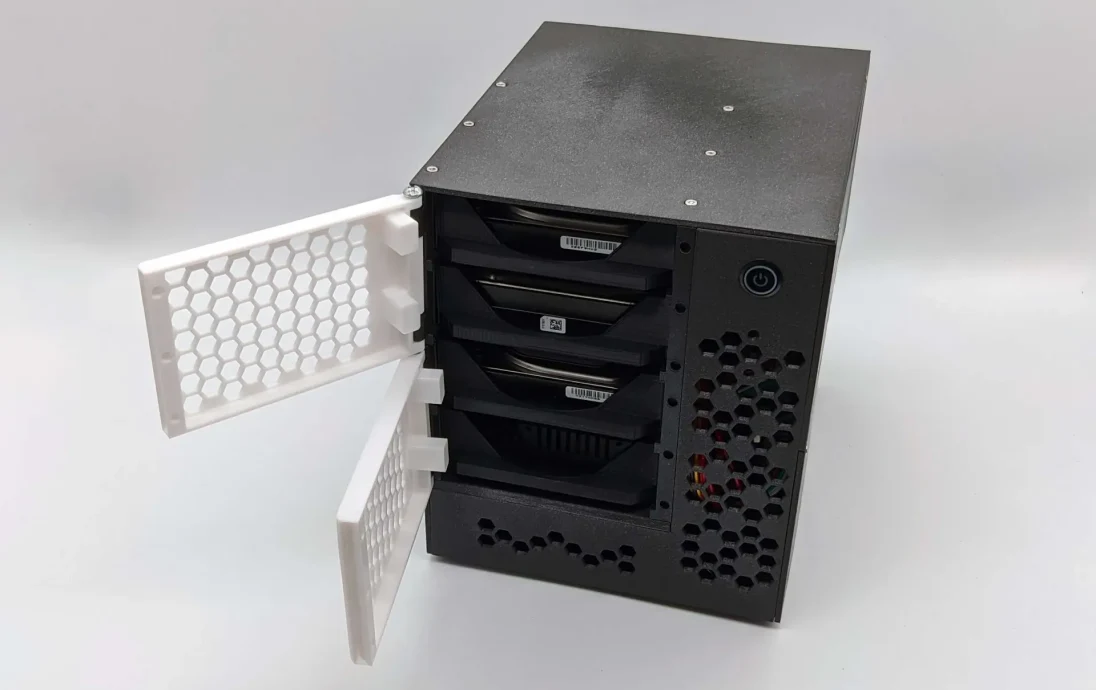

4 накопителя 3,5" штатно, 2,5" с переходником
Гибкий блок питания ATX

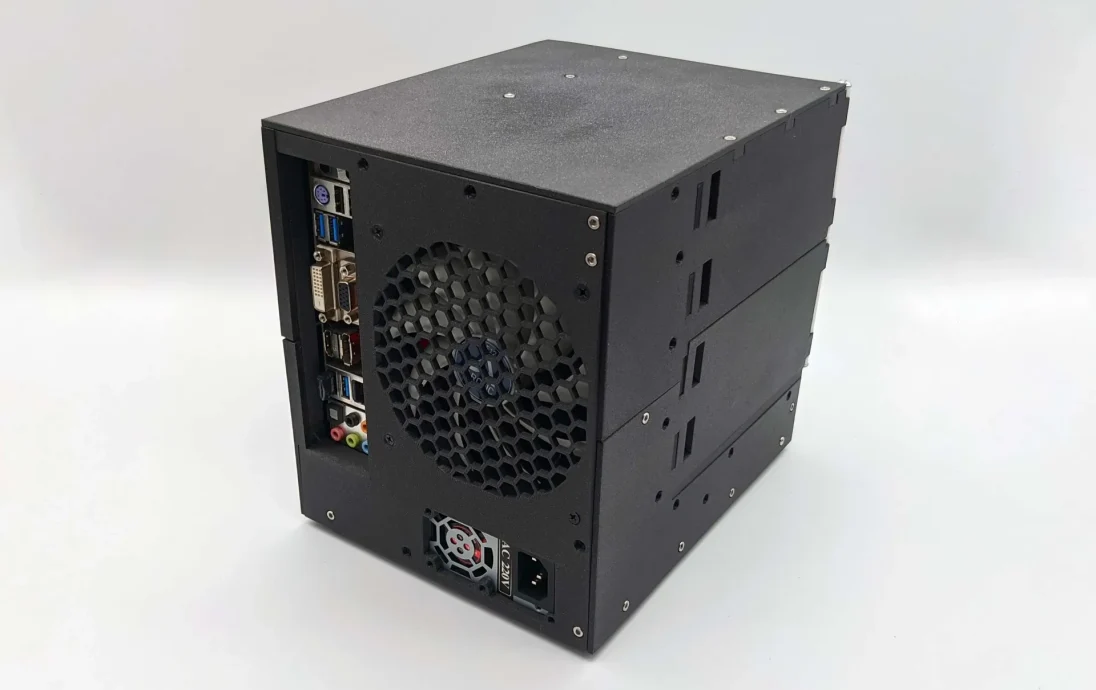

120-мм вентилятор для охлаждения.
2 передних отверстия для выделенных индикаторов питания/жесткого диска

Если вам это нравится, рассмотрите небольшое ПОЖЕРТВОВАНИЕ :)

--------------------------------------------------

Важные примечания по печати

На всякий случай распечатайте все в PETG. Если вам хочется приключений, используйте PLA.
Используйте высоту слоя 0,2 для следующих частей:

front_doors_combined
Drivecage_connector_combined

Все остальное можно печатать с высотой слоя 0,3, чтобы сократить время печати.
Некоторые детали требуют минимальной поддержки, в зависимости от возможностей вашего принтера.

Вам не нужно распечатывать все детали, я сделал их модульными, чтобы они подходили для принтеров разного размера:

Если вы не можете разместить Side_left_combined на своей кровати, распечатайте следующие части:

Side_left_half-вверх
Side_left_half-вниз

Скрутите их вместе, чтобы получилась деталь Side_left_combined.

Если вы не можете разместить сторону_right_combined на своей кровати, распечатайте следующие детали:

Side_right_half-вверх
Side_right_half-вниз

Скрутите их вместе, чтобы получилась деталь Side_right_combined.
Если эта деталь все еще не помещается на вашу печатную платформу, продолжайте читать ниже:

Если вы используете принтер Ender 3 или аналогичный, по умолчанию многие слайсеры используют кровать только 220x220 мм. Увеличьте ее до 235x235 мм (истинный размер кровати) в настройках слайсера! Вам также н��жно будет отключить поля, юбку или плот, чтобы это подошло!

Затем используйте эти файлы:

опционально-side_left_part1
опционально-side_left_part2
опционально-side_left_part3

вместо:

Side_left_half-вверх
Side_left_half-вниз

Скрутите их вместе, чтобы получилась деталь Side_left_combined.

--------------------------------------------------

Аппаратное обеспечение / BoM

Отказ от ответственности: AliExpress, по некоторым причинам, теперь блокирует многие товары по регионам. Если вы получаете сообщение «Извините, запрошенная вами страница не найдена» — ошибка, похоже, это коснулось и вашей страны. Решение пока не найдено

Ниже приведены несколько примеров материнских плат со встроенным процессором, можно найти и более дешевые старые варианты. Также проверьте наличие подобных досок у местных розничных продавцов или на eBay:
https://geizhals.eu/?cat=mbson&xf=4400_Mini-ITX

Если вы хотите использовать все 4 отсека, выберите плату с 4 портами SATA:
https://geizhals.eu/?cat=mbson&xf=2962_4~4400_Mini-ITX&auch=&bpmin=&bpmax=&v=e&hloc=at&hloc=de&hloc=pl&hloc=uk&hloc=eu&plz=&dist=&mail=&sort=p&bl1_id=30#productlist

Плата Intel N5105:
https://s.click.aliexpress.com/e/_omFX1gs

Дизайн платы Intel N100 1:
https://s.click.aliexpress.com/e/_olkmVVK

Дизайн платы Intel N100 2:
https://s.click.aliexpress.com/e/_oCRRkqC

Дизайн платы Intel N100 3:
https://s.click.aliexpress.com/e/_oD1kWIu

Плата Intel N150:
https://s.click.aliexpress.com/e/_oFvVs4G

По умолчанию для большинства плат расширения PCIe нет места!
Карты ниже портов ввода-вывода подходят, но более широкие карты могут столкнуться с проблемами зазора в ножках отсека для дисков.

--------------------------------------------------

Множество винтов M3x14, чтобы скрепить все вместе:
https://s.click.aliexpress.com/e/_DFtP8AF

Два длинных винта М4 для передних дверей.

В зависимости от разъемов вашего блока питания вам также понадобятся комбинированные кабели SATA/Molex:
Вариант 1 — https://s.click.aliexpress.com/e/_ol7RMXE
Вариант 2 — хтт
