HFT Luminar Outdoor Popup Lantern 18650, модификация акк...
Для этого не требуется никаких изменений в самом фонаре, кроме двух паяных соединений. Я знаю два разных типа этих фонарей. Тип 1, как я его называю, — это старая версия, которая у меня была последние год или два. Сними нижнюю крышку и посмотри на резьбу. Вы увидите четыре раздела потоков.
Сделав свой первый адаптер, я купил еще два фонаря в Harbour Freight. К моему удивлению, мой адаптер не подошёл. Нити изменились. У них резьба с немного более мелким шагом. Посмотрите на нижнюю крышку и вы увидите два длинных участка ниток. Это то, что я называю типом 2.
Характеристики печати: Даже если есть торчащие нитки, я все равно могу печатать без подставок. Я не использовал поля, они должны иметь хорошую адгезию к основе, чтобы предотвратить деформацию ниток. Я использовал обычный PLA с заполнением 30%, начиная первые несколько слоев медленно, около 50% на Ender 3 с высотой слоя 0,15. сделал периодический прирост скорости до 90%. Верх и низ в два-три слоя, бока в три слоя. Я использовал температуру 203°С для лучшей адгезии слоя. Для ��изайна я использовал TinkerCad. У него есть ограничения на количество граней в кругах, которые больше проявляются при больших диаметрах, но при сборке все равно выглядят довольно аккуратно.

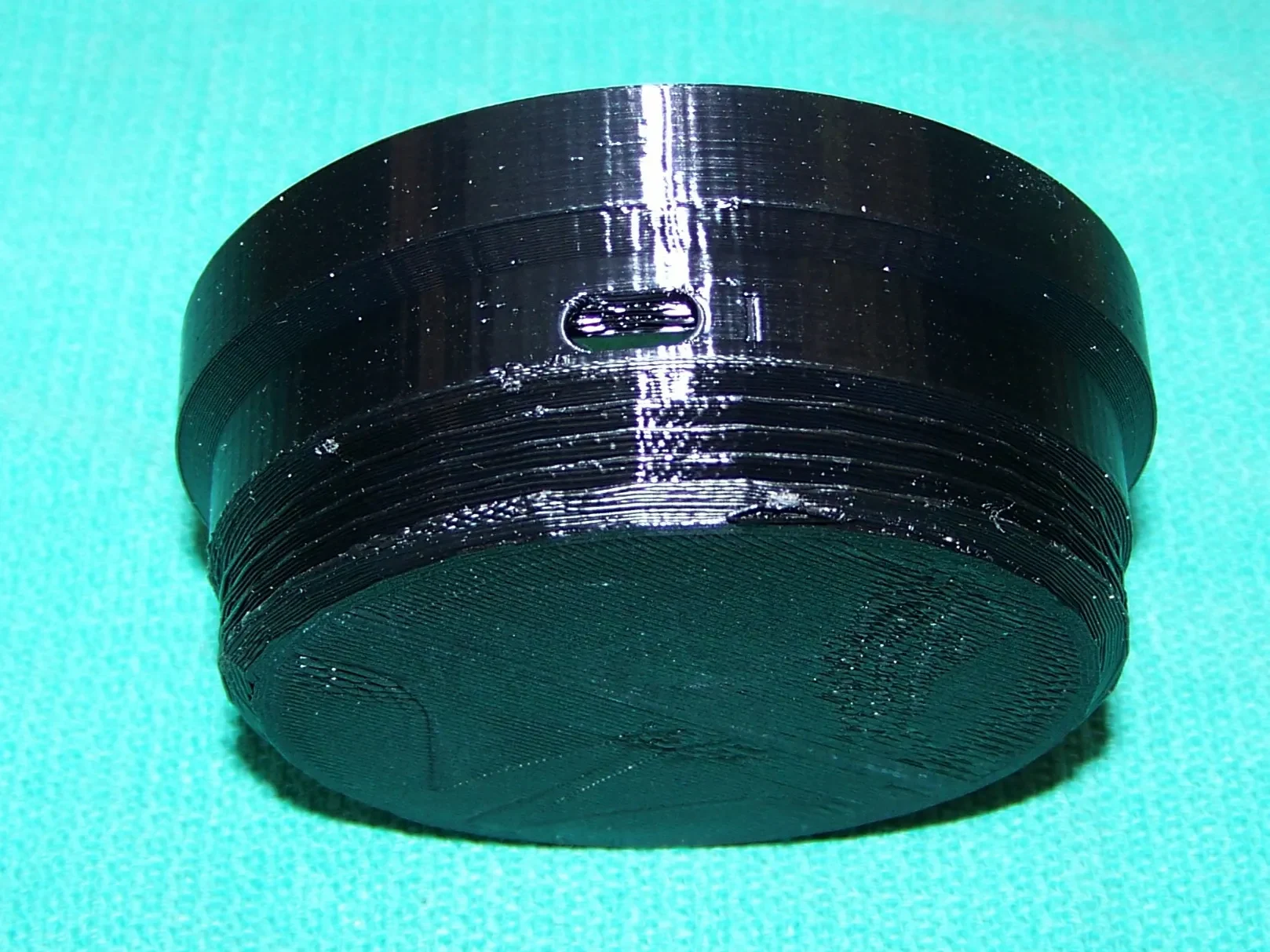

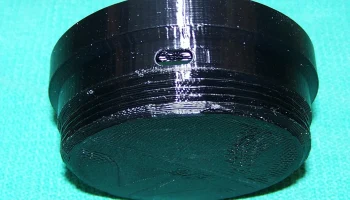

Пост-печать: После печати проверьте прилегание нити. Будьте осторожны: нити могут легко перепутаться. Кэп запускается свободно, захватывает только несколько последних ниток. Адаптер к базе очень удобно прилегает. После того, как нить заправлена, проведите ее вперед и назад несколько раз, чтобы нити хорошо прилегали. Я использовал немного литиевой смазки, чтобы он вращался плавно.

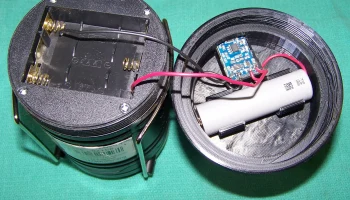

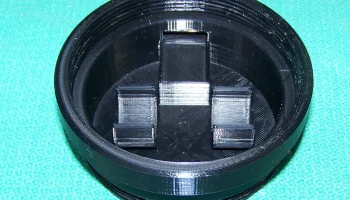

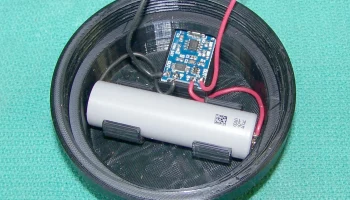

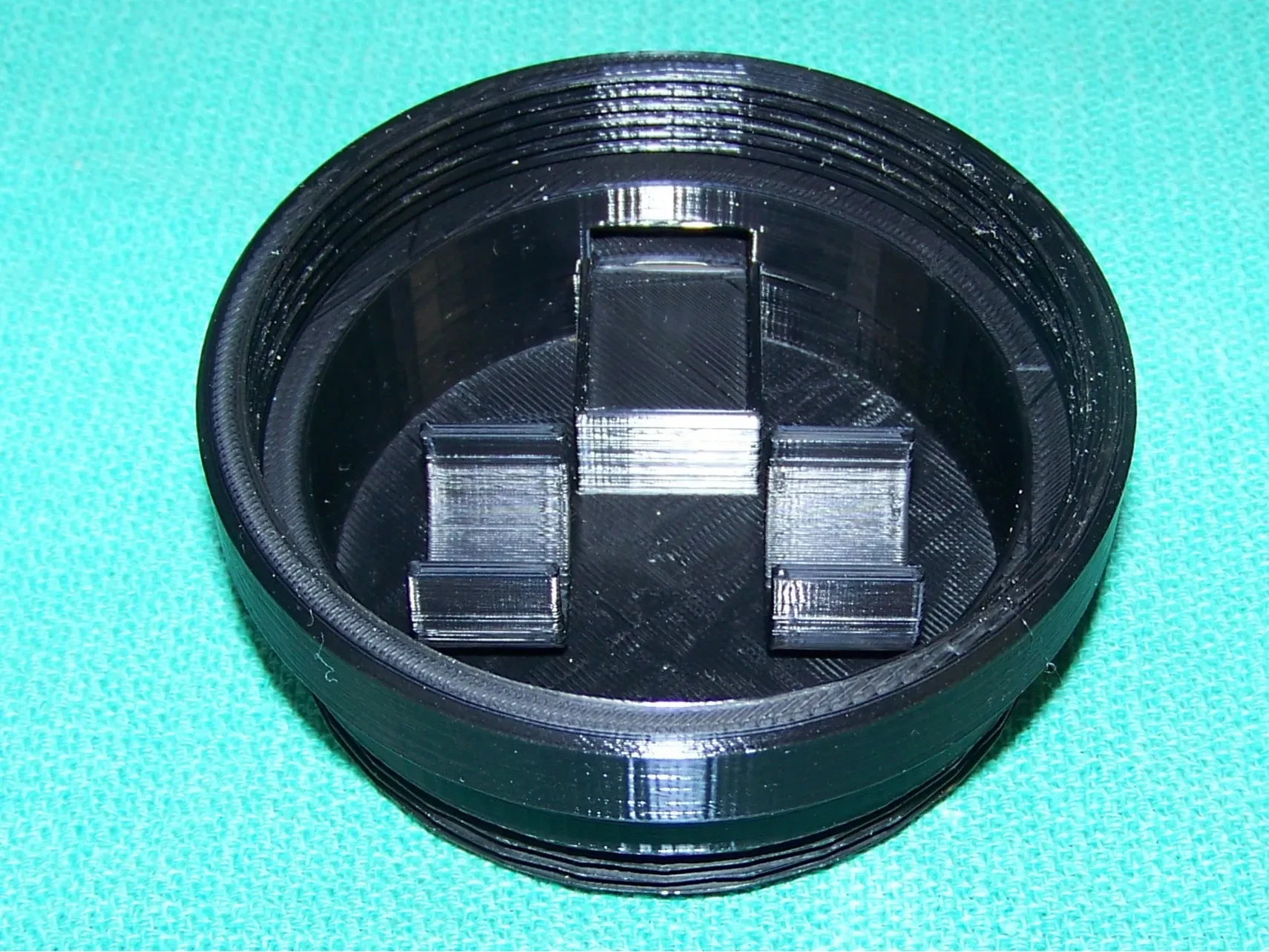

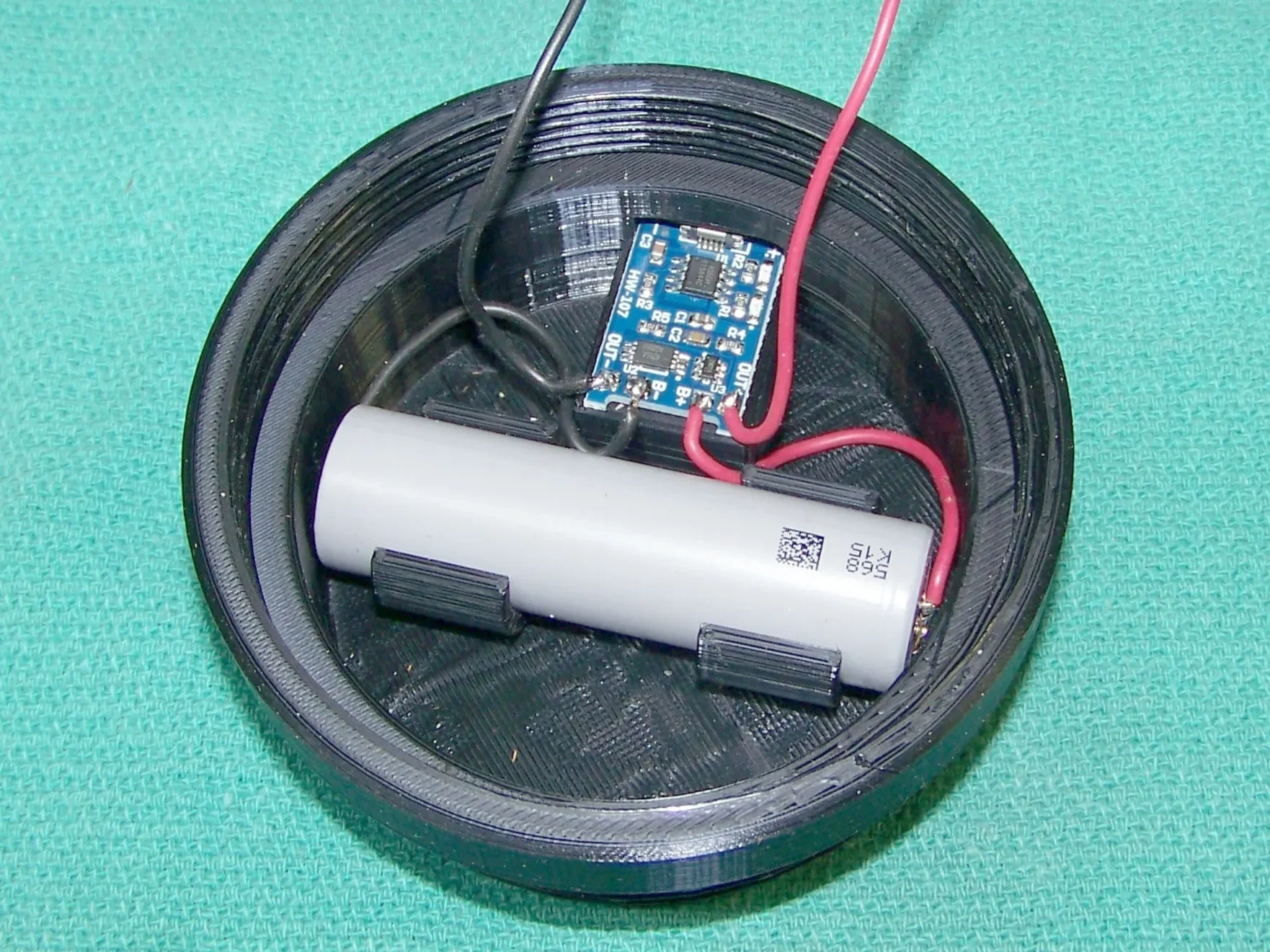

Электрическая проводка: выполните это за пределами адаптера. Используйте разные провода для положительных и отрицательных соединений. Для использования при слабом токе подойдет провод калибра от 20 до 24. Припаяйте провод от положительного полюса батареи 18650 к B+ на плате, отрицательный полюс батареи 18650 к B- на плате, примерно от 2 1/2 до 3 дюймов. Провода от платы к основанию фонаря примерно 6 дюймов. Припаяйте соответствующие провода к Out+ и Out-. Вставьте аккумулятор в держатель, как показано на рисунке, вставьте плату в держатель адаптера и прижмите к рамке. Приклейте доску горячим клеем, чтобы она не расшаталась. Припаяйте положительный провод к одинарной положительной контактной площадке в основании, а отрицательный провод — к одинарной отрицательной контактной площадке с пружиной, как показано на рисунке.

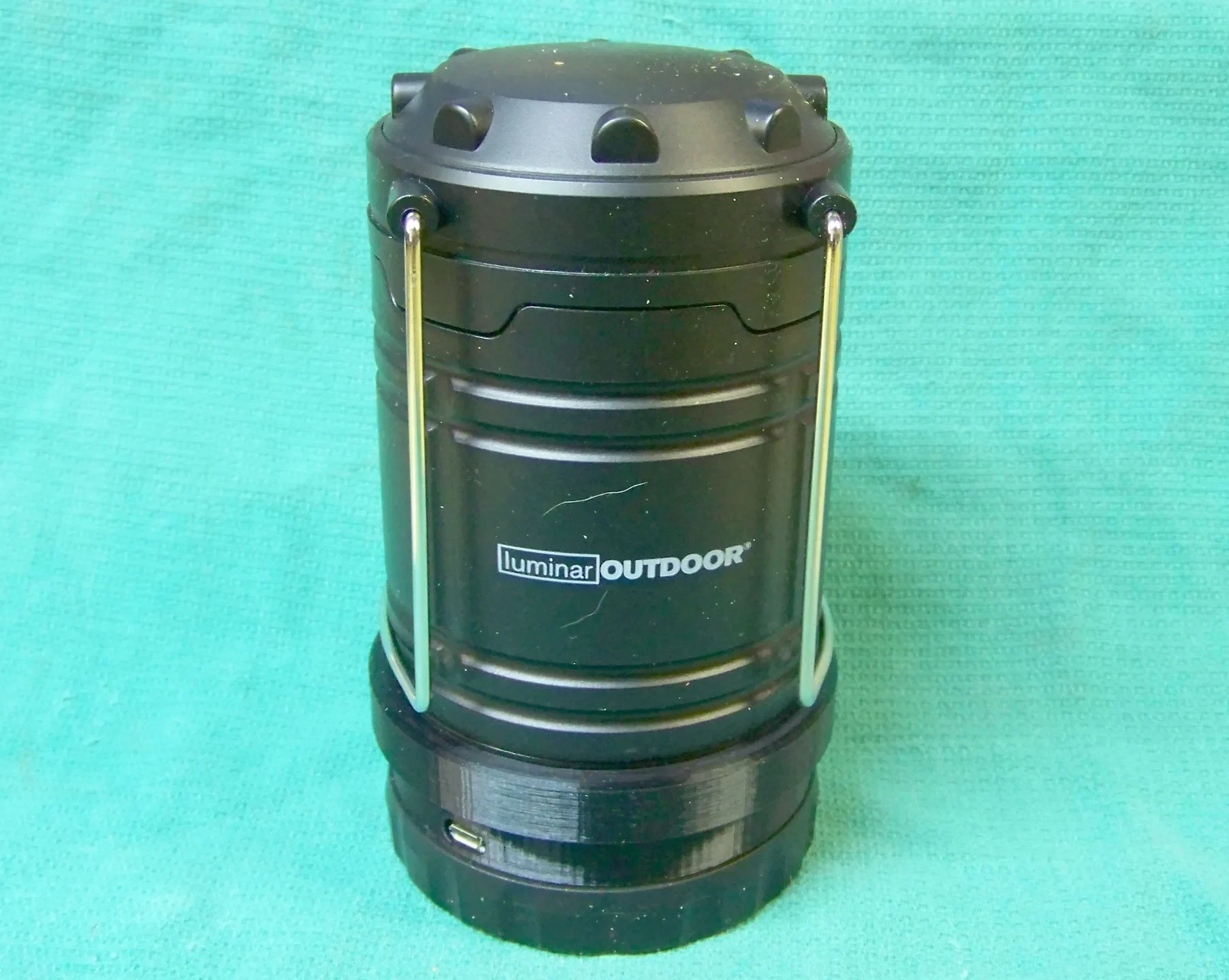

Сборка: Поднимите верхнюю часть фонаря, чтобы убедиться, что он работает. Выключите и подключите микро-USB к порту зарядки. На плате загорится красный светодиод. Ничего не нагревается, не дымит, отлично. Отключите зарядное устройство и приготовьтесь прикрутить адаптер к базе. Поверните несколько раз назад или против часовой стрелки, чтобы скрутить провода. Выровняйте и привинтите адаптер к основанию до полной установки. Таким образом, провода немного размотаются, и провода не будут натянуты слишком туго и не вытянут плату вверх от приклеивания. Во время зарядки внутри зарядного порта можно увидеть красное свечение, при зарядке оно станет синим.
Необходимые детали:
Литиевая батарея 18650 — я взял ее из старого неисправного аккумуляторного блока, в котором работали исправные элементы.
Провод около 18 дюймов, 2 цвета.
Припой и паяльник
Горячий клей или какой-нибудь клей.
Зарядная плата — куплена на Amazon, упаковка 10 шт. (около доллара за штуку) https://www.amazon.com/gp/product/B00LTQU2RK/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
PDF-файл с этими инструкциями добавлен для печати.
02.05.2023: Добавил еще одну модель фонаря для подвешивания на крючок. Крюк для подвешивания фонаря Harbour Freight Luminar от JEO | Скачать бесплатно STL-модель | Printables.com

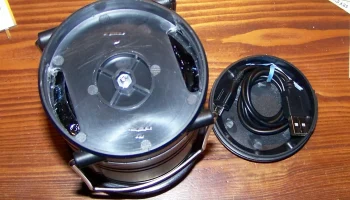

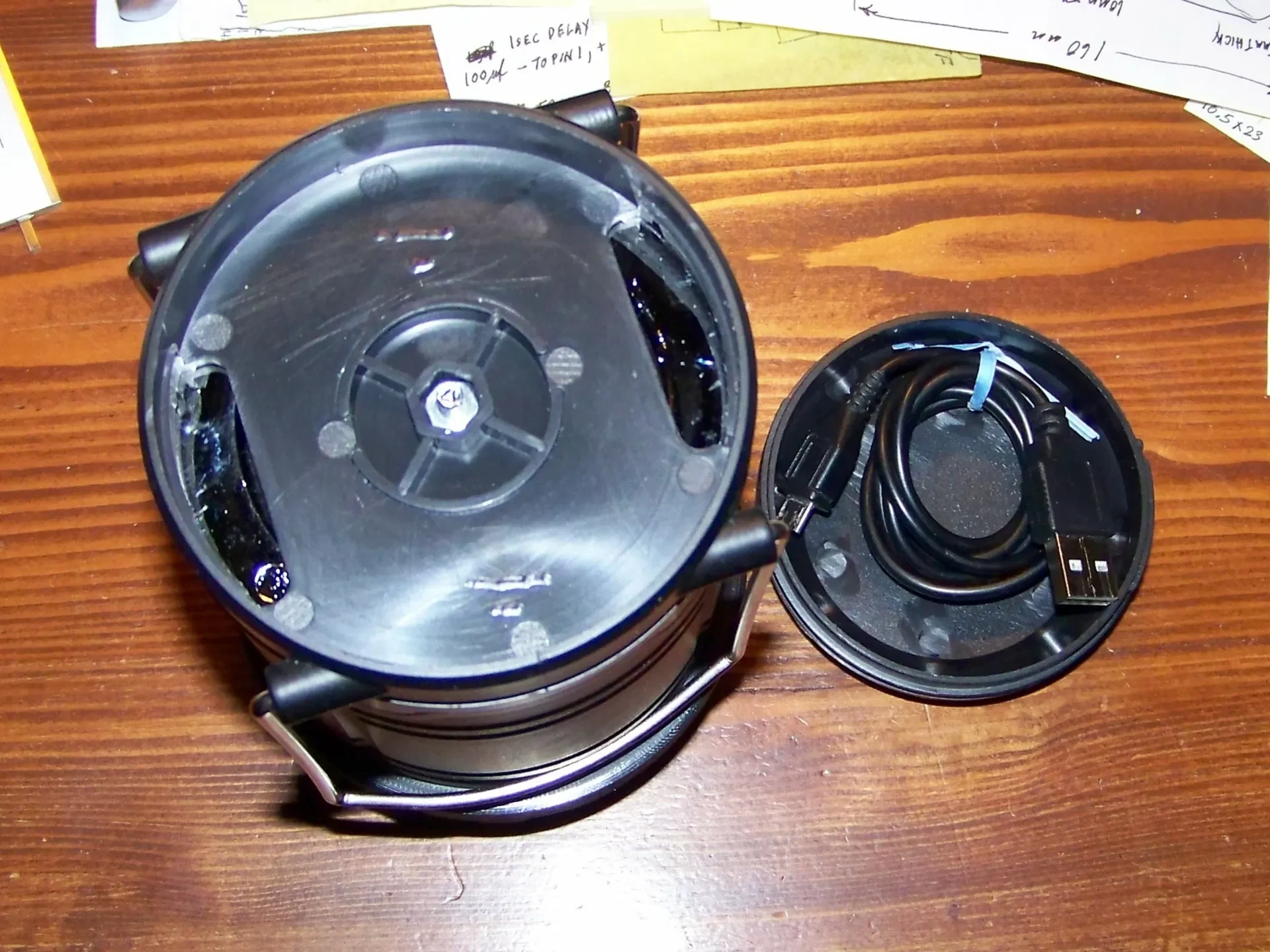

21.11.2023: Получил сегодня комментарий по поводу USB-шнура для хранения данных. Было бы хорошо иметь такую возможность. Изучив эту возможность, я заметил, что она встроена в верхнюю крышку. На последней фотографии показан шнур длиной 1 метр, намотанный в верхнюю крышку. Спасибо Стиву Стивенсу@SteveStevens_1385497 за это предложение.
