Обновление v3.1, 11 апреля 2024 г. Наконец-то удалось одолжить батарею Bauer на 20 В для проведения измерений и обновить конструкцию для обеспечения наилучшего соответствия. Предыдущие версии были функциональными, но теперь они подходят ко всем инструментам Bauer, которые мне приходится тестировать, так же хорошо, как и аккумуляторный блок Bauer. Используйте топ v3.1, все остальные части такие же.

Обновление v2.5: снова исправлена ​​сторона Bauer для стандартизации длины винта. Все винты теперь М3х16 с плоской головкой. Рекомендую версию 2.5 из-за улучшений и тонких настроек по сравнению с версией 1 и 2. Защелка и сторона аккумулятора M18 не изменились по сравнению с версией 2, но были обновлены и промаркированы для единообразия.

Обновленные файлы версии 2 доступны и помечены как таковые, оригиналы оставлены по историческим причинам. Внесенные изменения/у��учшения:

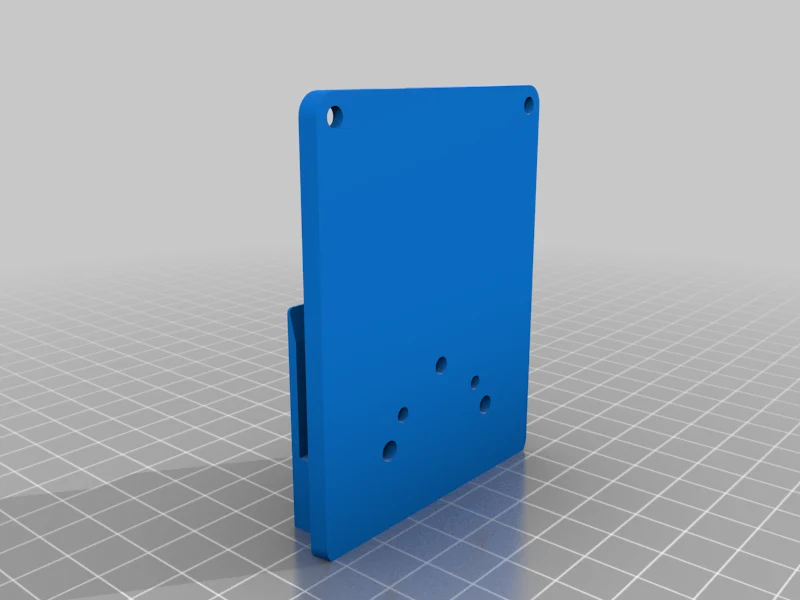

Уменьшил клеммную колодку на стороне Bauer с 52,5 мм до 50,5 мм после того, как обнаружил, что Harbour Freight не соответствует деталям конструкции и размерам гнезда для батареи в их инструментах. Исходная ширина хорошо подходила для инструментов, которые у меня были при разработке, но другой человек, создавший эту конструкцию, обнаружил, что она слишком широка для их теплового пистолета, а я также нашел ее слишком широкой для бесщеточного осциллирующего инструмента.

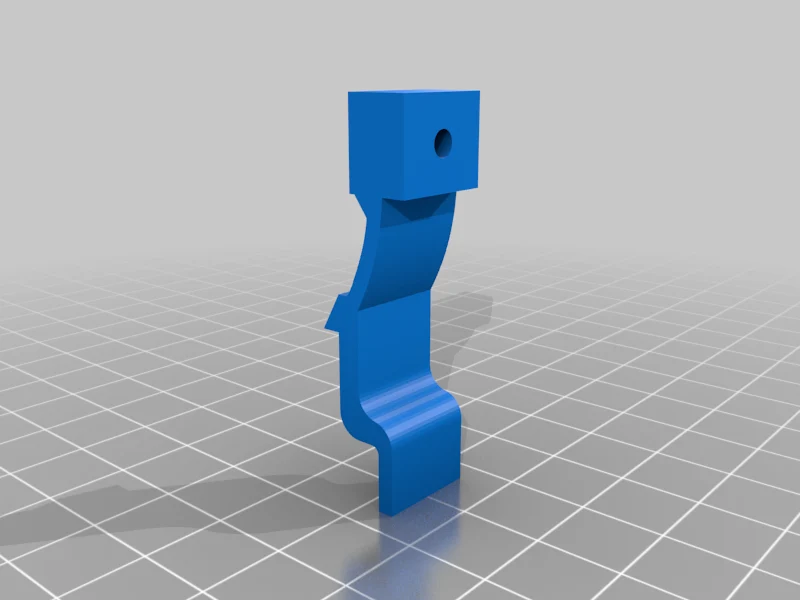

Утолщена сторона Bauer на 2 мм в попытке стандартизировать длину всех винтов на уровне 16 мм, не понимая, что при этом винты длиной 16 мм станут слишком короткими для защелки. Я постараюсь исправить это с помощью «v2.5» в ближайшие несколько дней.

Сделал фаски и изменил размер отверстий для термофиксированных вставок, так как выяснилось, что те, которые я использовал для моделирования, имеют меньший внешний вид, чем типичные/стандартные вставки M3, а также добавил глубину полостей за пределами вставок для дополнительного зазора для винтов. Еще раз проверили все отверстия для винтов на соответствие размеров.

Увеличенные внутренние каналы для более удобного размещения провода 14G для дополнительной мощности. У меня не было проблем с адаптерами, которые я построил с использованием провода 16ga, но 14ga даст дополнительный запас прочности.

Исходное описание:

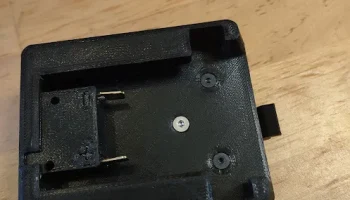

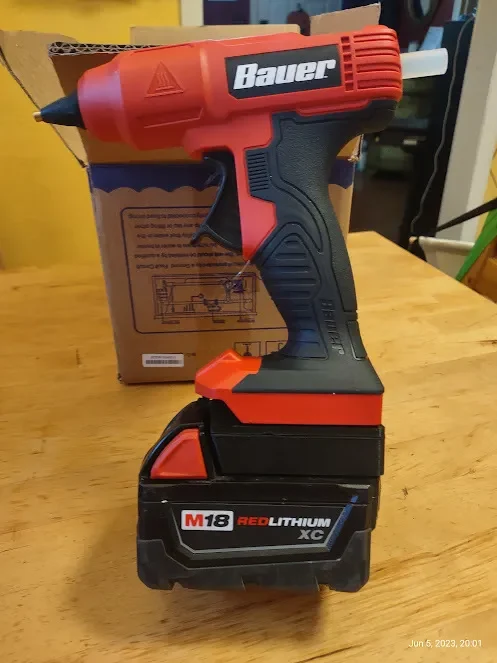

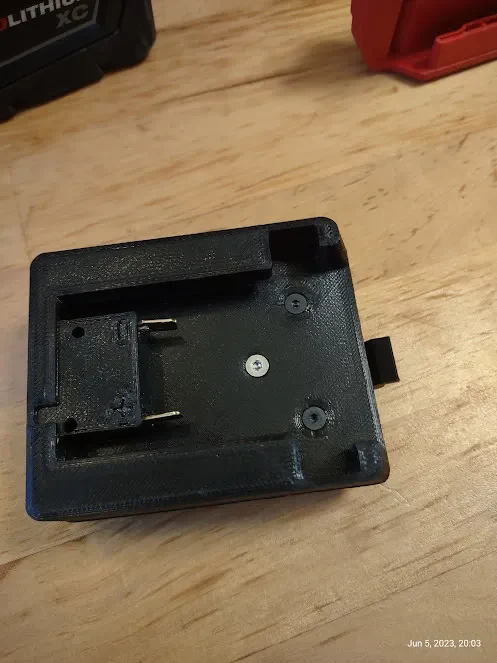

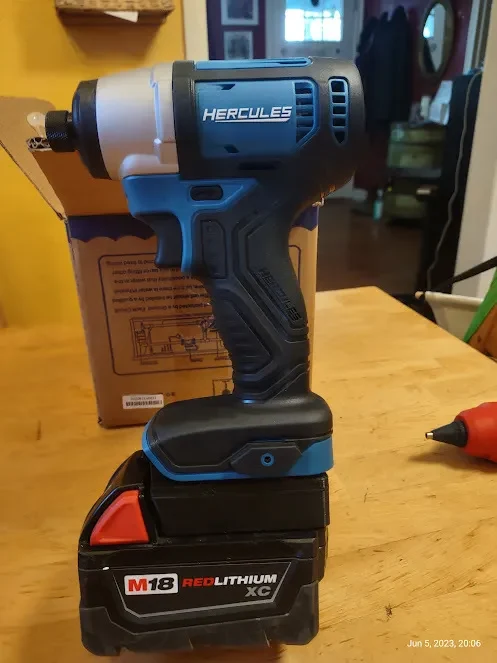

Адаптирует аккумуляторные блоки Milwaukee M18 к аккумуляторным инструментам Harbour Freight Bauer 20 В. Никаких модификаций инструмента, приводящих к аннулированию гарантии, не требуется, в адаптере имеется резистор 10 кОм для имитации термистора.

Термистор — это функция безопасности литиевых батарей, предотвращающая перегрев и возгорание. Не разряжайте аккумуляторы во время использования слишком сильно. Не дл�� зарядки. Не насмехайтесь над Happy Fun Ball. Абсолютно никаких гарантий, явных или подразумеваемых. Используйте этот дизайн на свой страх и риск!

У меня есть несколько инструментов, аккумуляторов и зарядных устройств Milwaukee M18. В линейке инструментов Bauer от Harbour Freight есть несколько довольно хороших инструментов по привлекательной цене, но у меня нет желания владеть и поддерживать экосистему второго аккумулятора. Существует ряд инструментов, которых либо нет в Милуоки, либо они нужны мне достаточно редко, поэтому я не могу оправдать оплату по ценам Милуоки. Для этого продаются адаптеры на eBay и Amazon, но они стоят дороже, чем некоторые инструменты Bauer, что сводит на нет экономию. Итак, я сделал свои собственные адаптеры.

Требуются дополнительные детали:

v1:
1 винт M3x16 с плоской головкой, 4 винта M3x12 с плоской головкой

версия 2:
1 винт M3x20 с плоской головкой, 4 винта M3x16 с плоской головкой

версия 2.5:
5 винтов M3x16 с плоской головкой

ВСЕ:

5 вставок для термофиксации M3

2 штыревые клеммы быстрого подключения 0,250 (интерфейсы с батареей M18)

3 гнездовые клеммы Pico 1598D «ATO Fuse Block» (интерфейсы с инструментом Bauer)

1 резистор 10 кОм, 1/4-1/2 Вт (через него нет заметного тока)

проволока, припой, эпоксидная смола

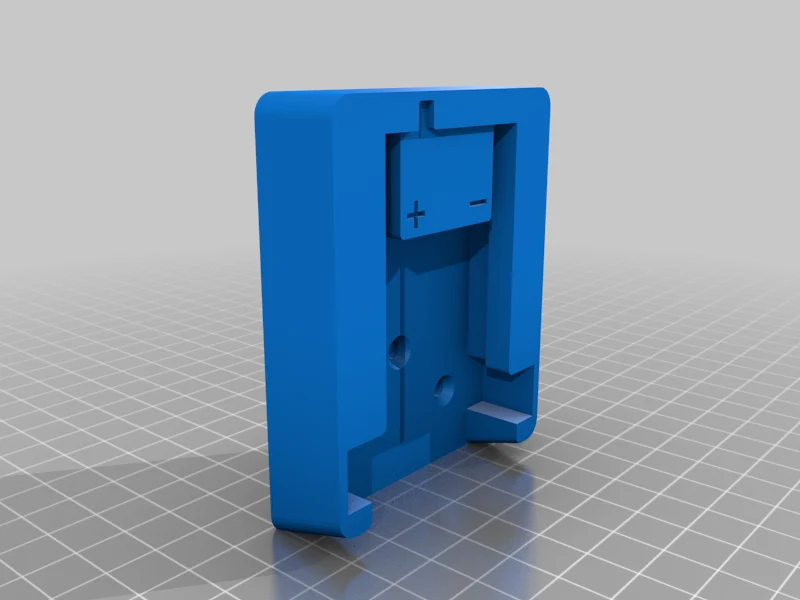

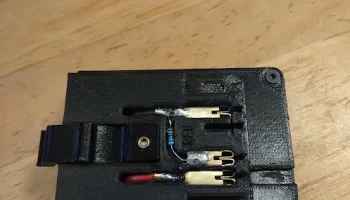

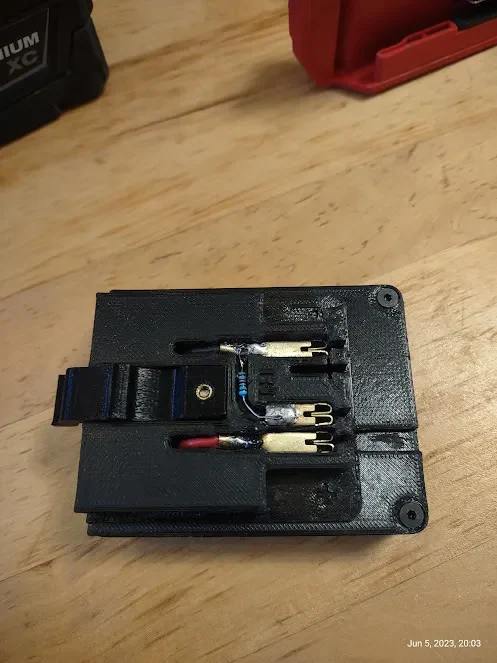

Клеммы Pico нуждаются в модификации, чтобы соответствовать полостям, но совершенно очевидно, что нужно подрезать или отогнуть, чтобы обеспечить зазор при сборке. Разъем для клеммы «TH» инструмента Bauer припаян к резистору сопротивлением 10 кОм, другой конец которого припаян к клемме "-". Вилочные клеммы 0,250 дюйма на стороне M18 припаиваются к проводу и заклеиваются эпоксидной смолой после того, как убедитесь, что они расположены правильно для соединения с батареей. Протащить провода через отпечаток немного сложнее, но несложно. Более длинный винт предназначен для защелки аккумулятора и складывает все части адаптера вместе для прочности. Я использовал винты с плоской головкой, так как они у меня были, но любые плоские
