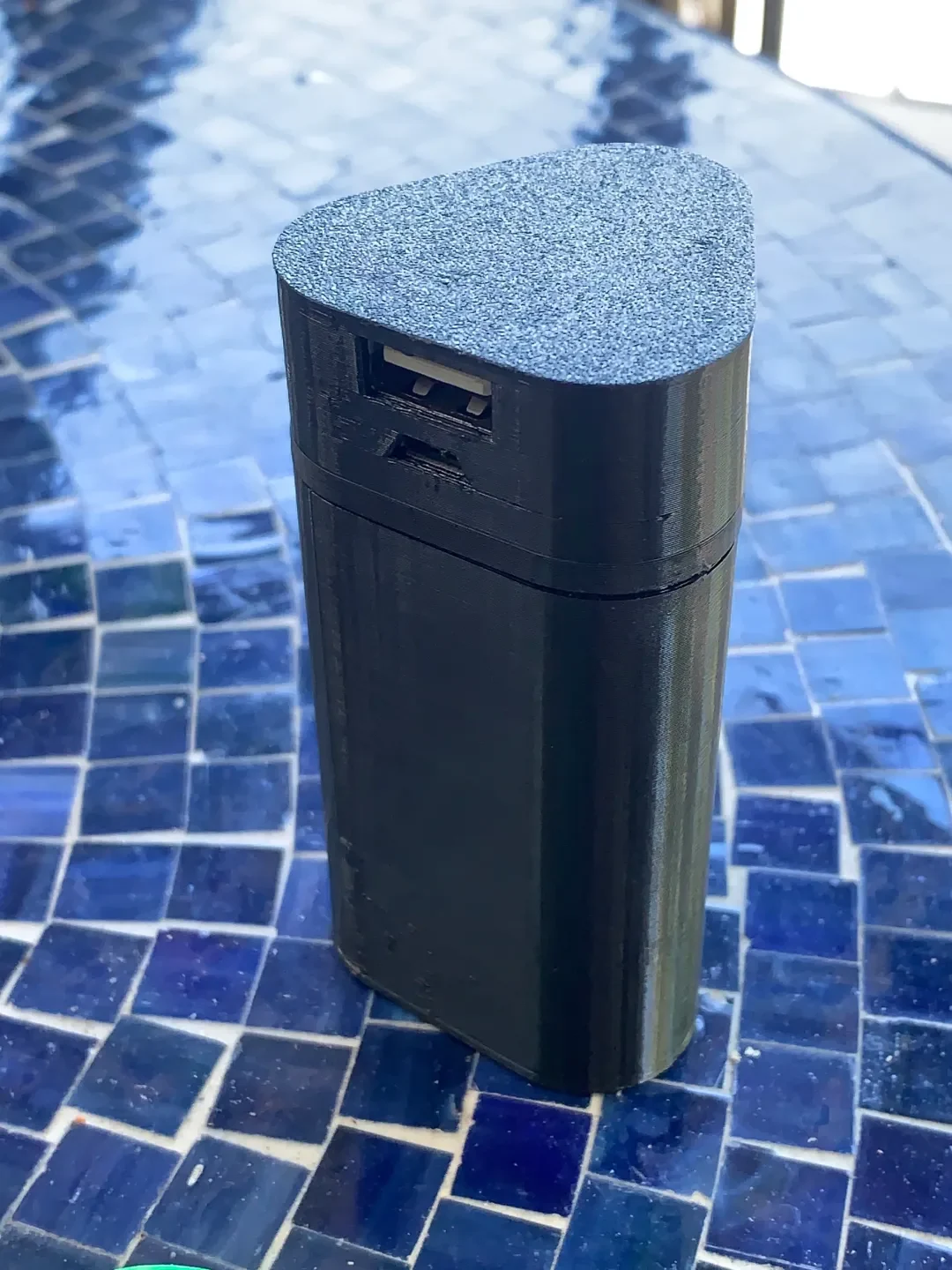

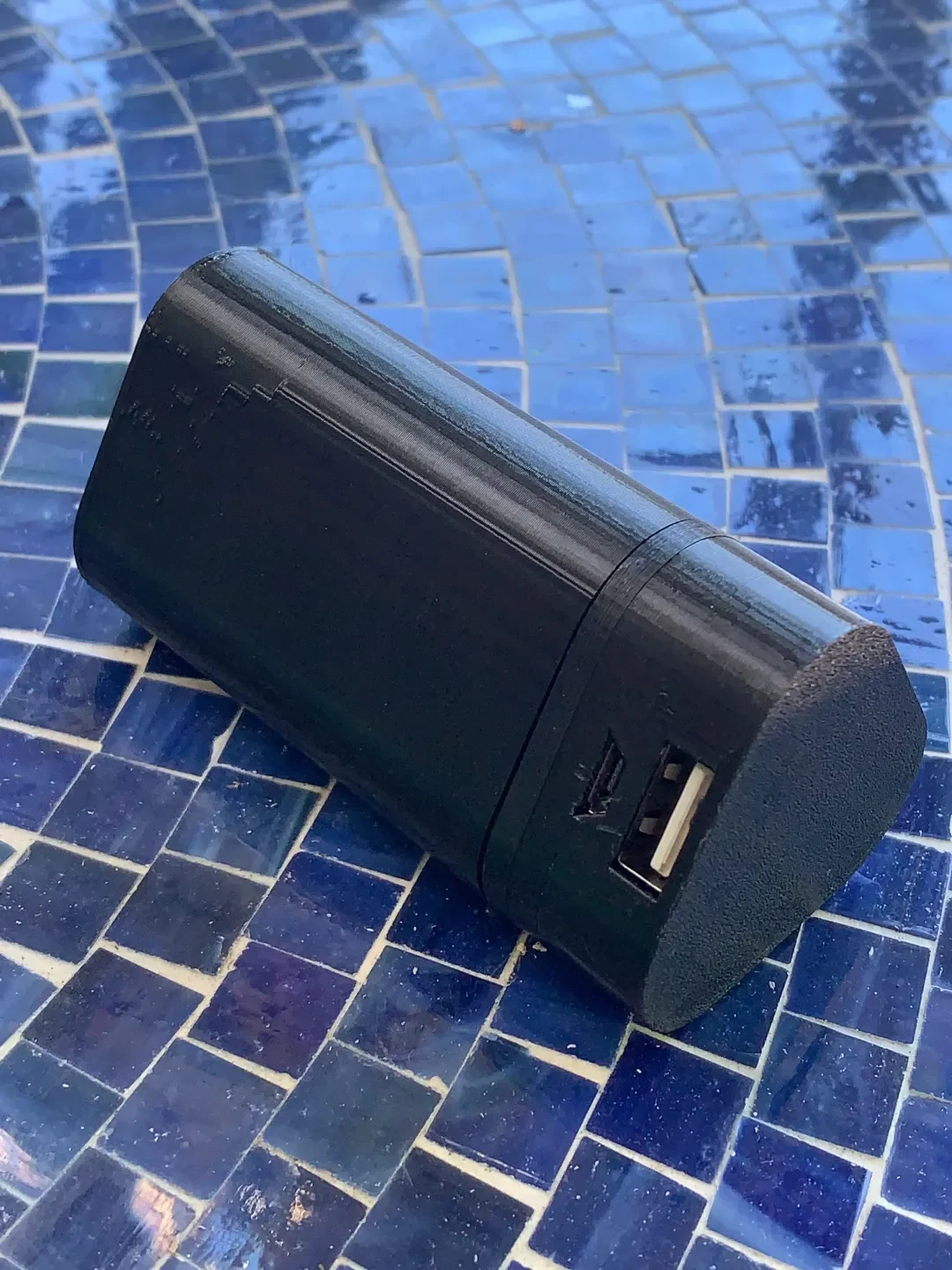

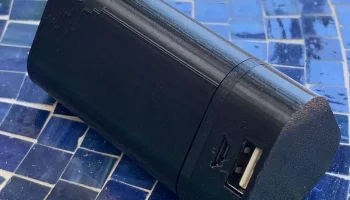

Банк питания с тремя ячейками 18650

3-х аккумуляторный блок питания 18650. Эта распечатка разработана для модуля повышения напряжения 5 В, но ее можно легко адаптировать для других модулей. Если вас интересуют разные размеры для разных модулей, свяжитесь со мной.

Сборка

Распечатайте компоненты.
база — держит батарейки.
щит — физический барьер между модулем и аккумулятором. Это предотвратит короткое замыкание в случае, если что-то сместится.
держатели ячеек — распечатайте две из них
верх — удерживает модуль зарядки.
Припаяйте провода к модулю зарядки.
Модуль зарядки суперклея внутри сверху. Обратите внимание на выступы, предназначенные для вставки этого конкретного модуля.
Суперклеевой экран сверху для предотвращения короткого замыкания.

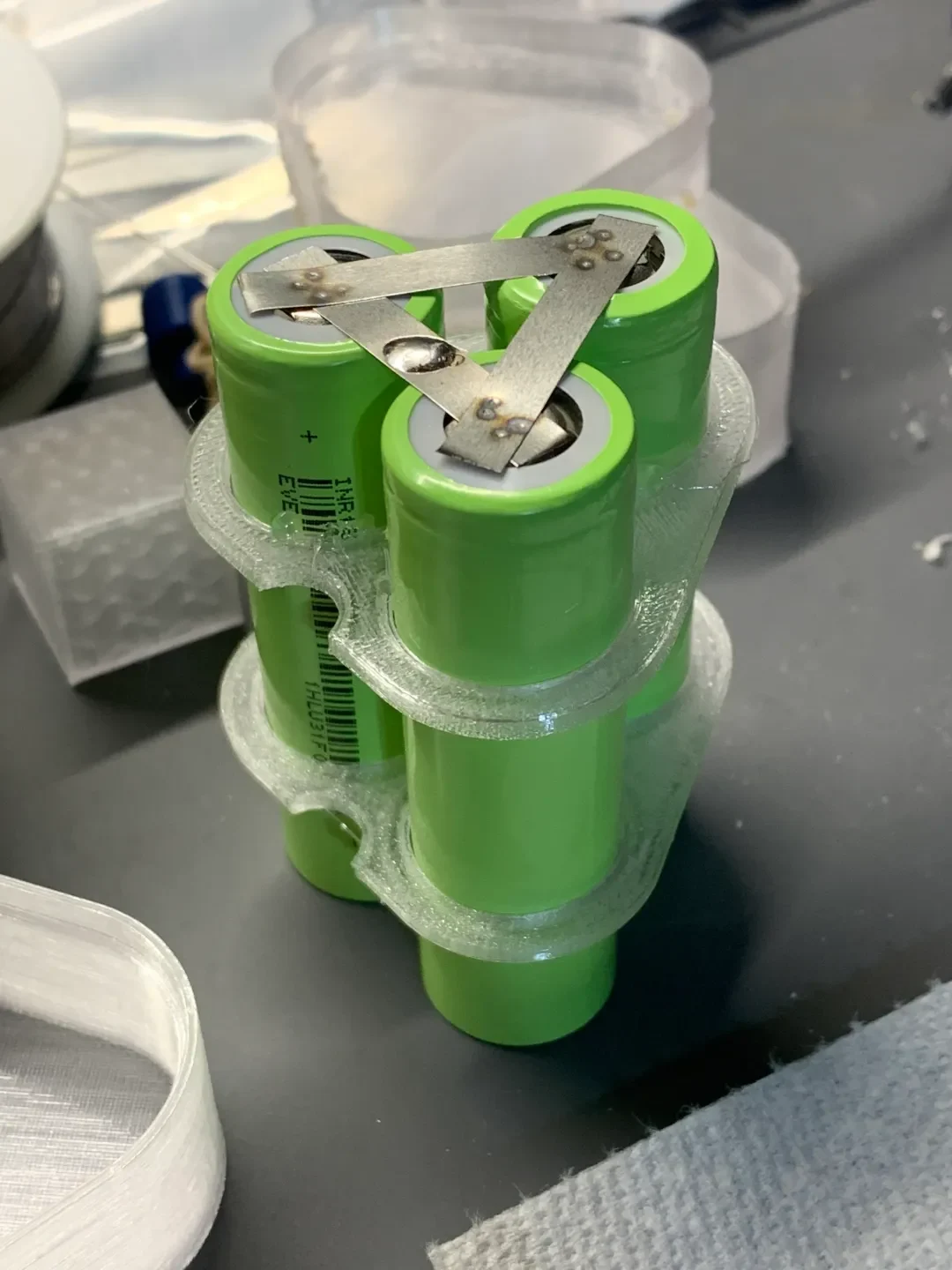

Поместите батареи в держатели ячеек, используя горячий клей, чтобы закрепить их на месте. Я предлагаю использовать два: один вверху и один внизу.
Батареи точечной сварки параллельно.
Припаиваем провода на место.
Нанесите горячий клей на отрицательные клеммы аккумуляторов.
Вставьте в основу и дайте остыть.
Необязательно — добавьте горячий клей на положительные клеммы и боковые стороны, чтобы зафиксировать их на месте.
Суперклей сверху к основанию.
Совет: используйте ускоритель, чтобы быстро прикрепить верх к основанию и удерживать его на месте.
Заряжайте и наслаждайтесь!

Материал

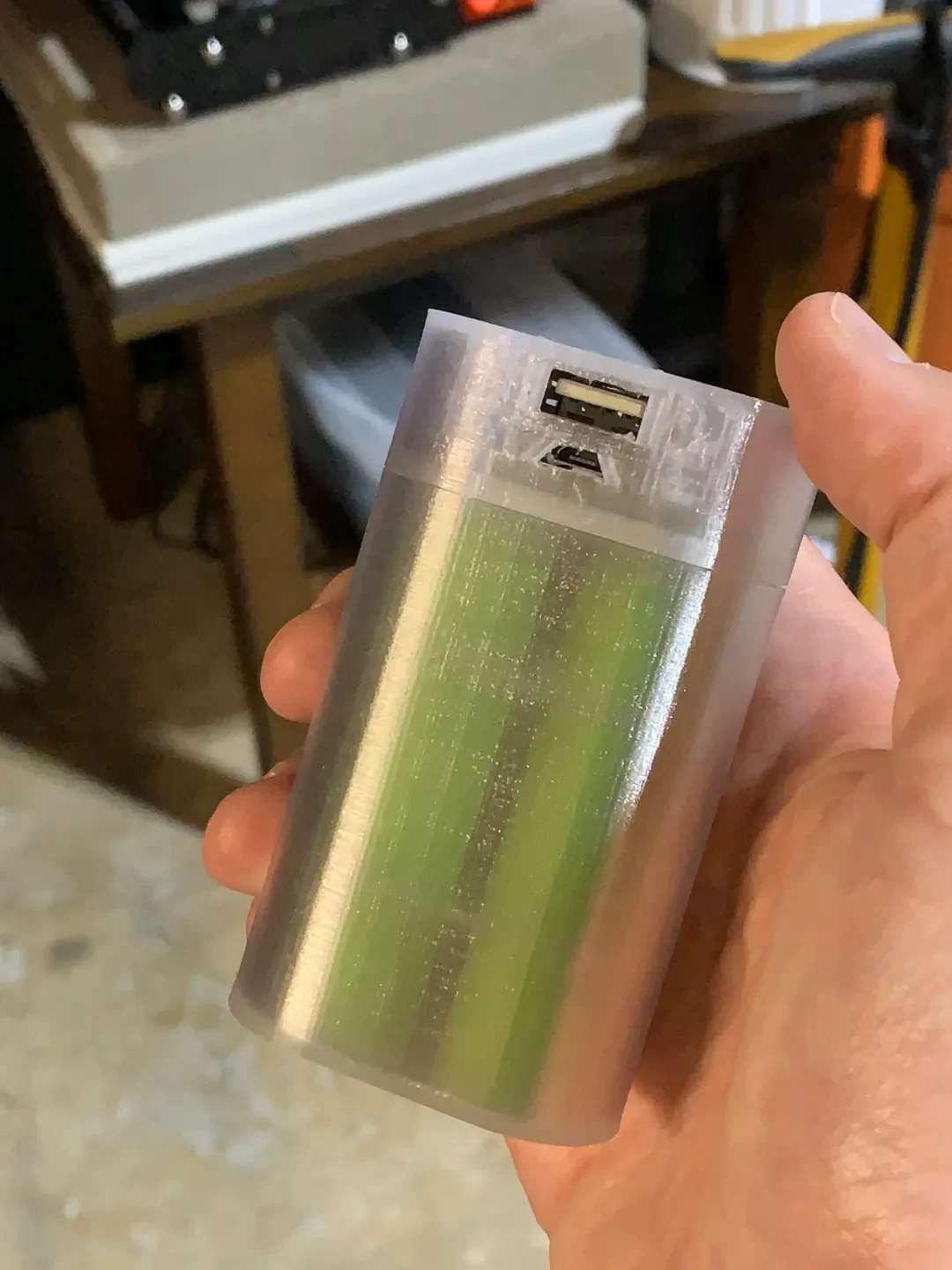

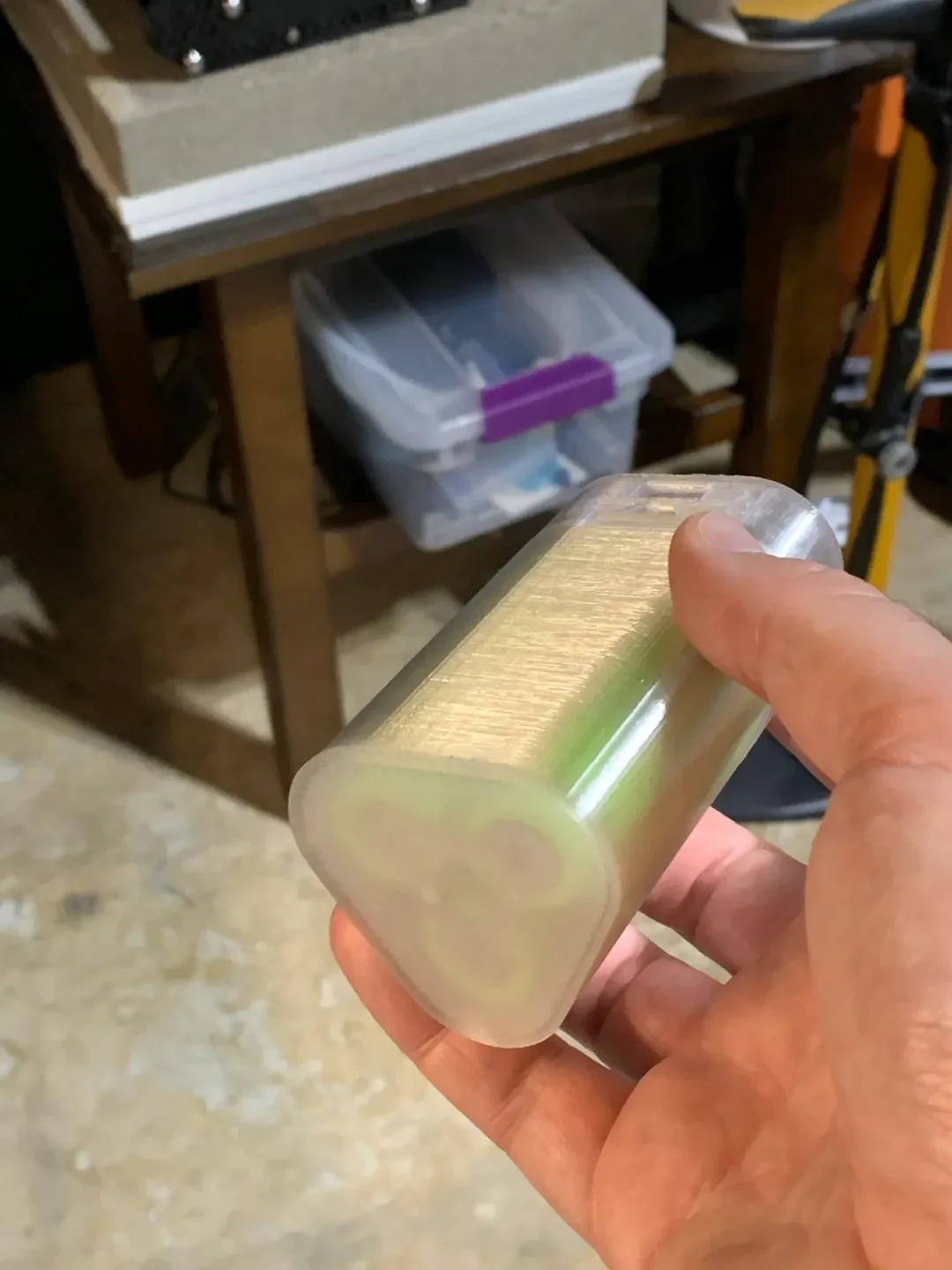

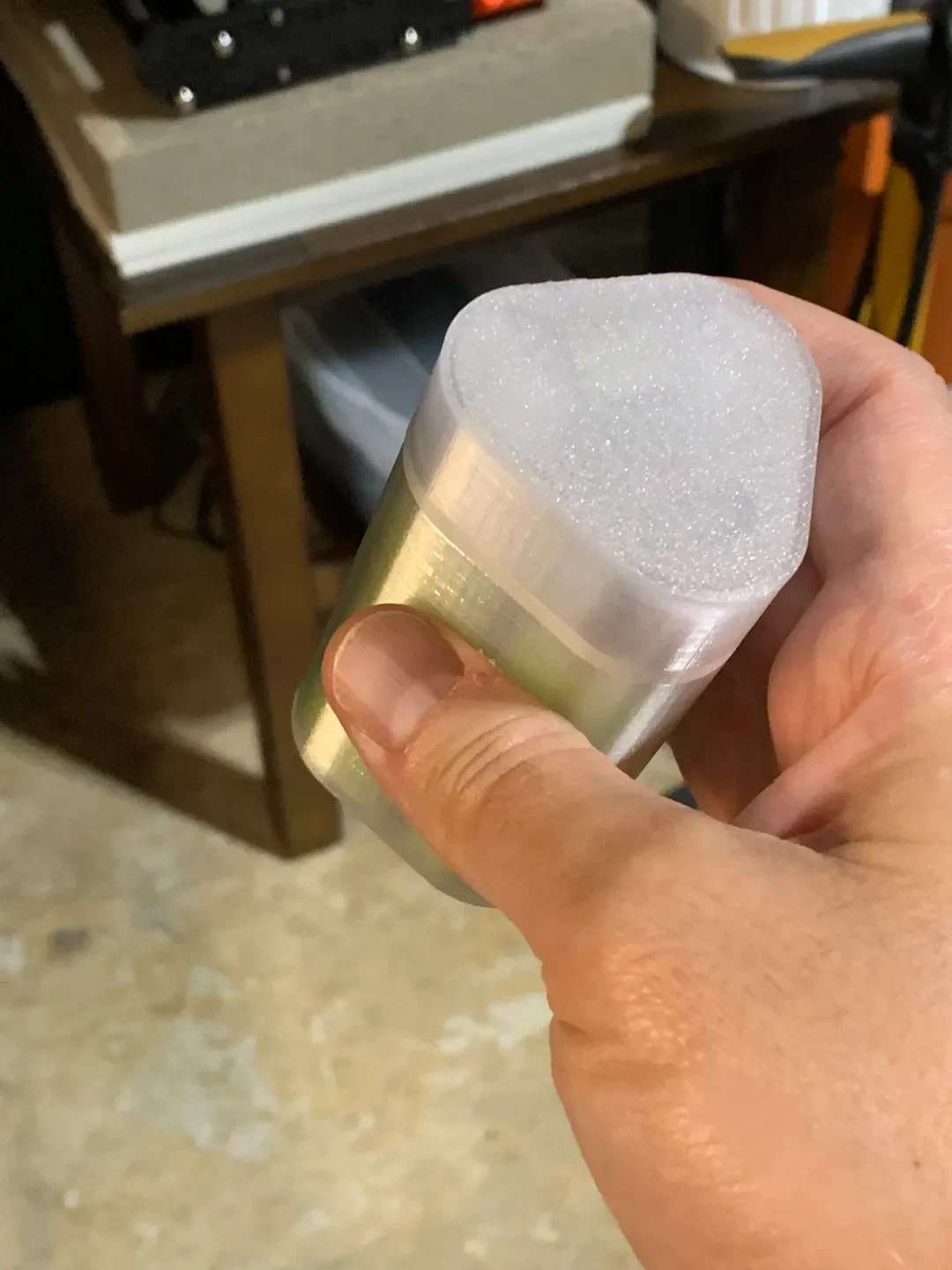

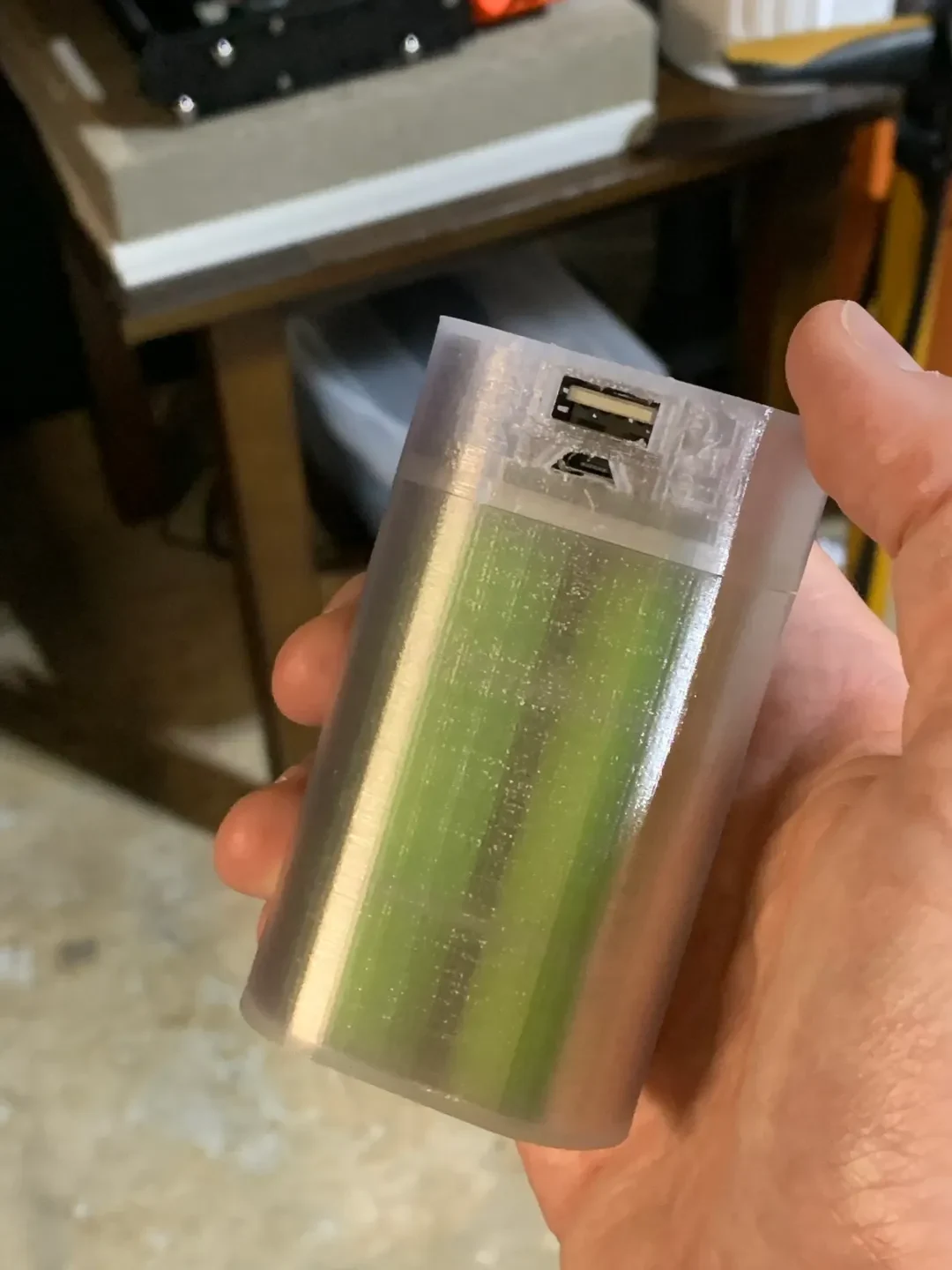

Я напечатал это из PLA и PETG, и оба получились великолепными. Если вы используете PLA, имейте в виду, что горячий клей деформирует его из-за нагрева. С PETG этого не произойдет.
