18650 9-ячеечный блок питания

9-ячеечный блок питания 18650. Эта распечатка разработана на основе модуля ускоренной зарядки IP5328P, но ее можно легко адаптировать для других модулей. Если вас интересуют разные размеры для разных модулей, свяжитесь со мной.

Сборка

Распечатайте компоненты.
база — держит батарейки.
щит — физический барьер между модулем и аккумулятором. Это предотвратит короткое замыкание в случае, если что-то сместится.
держатели ячеек — распечатайте две из них
верх — удерживает модуль зарядки.

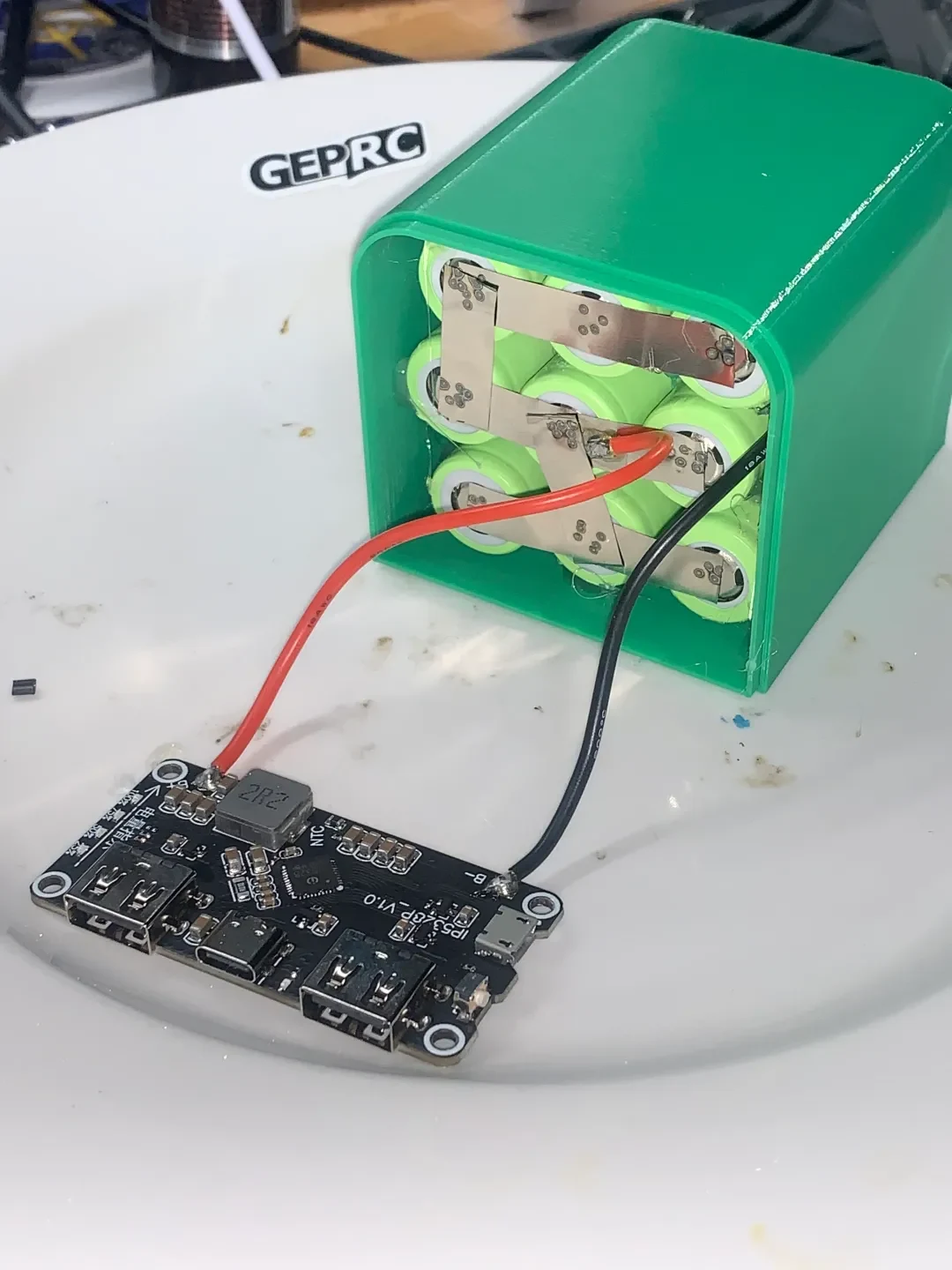

Припаяйте провода к модулю зарядки.
Модуль зарядки суперклея внутри сверху. Обратите внимание на столбцы, предназначенные для этого конкретного модуля.
Суперклеевой экран сверху для предотвращения короткого замыкания.

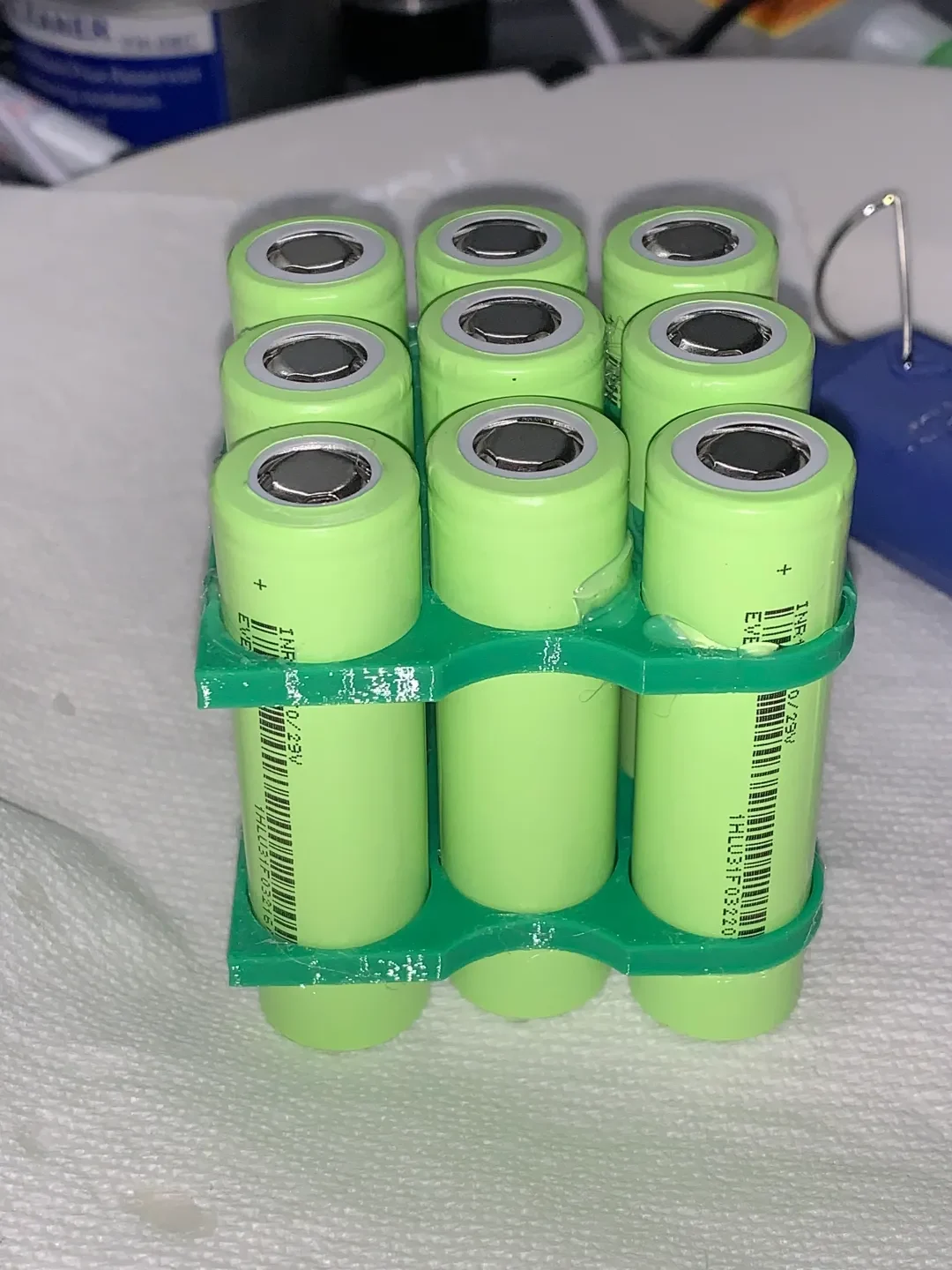

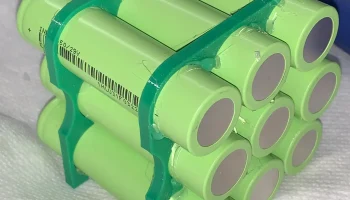

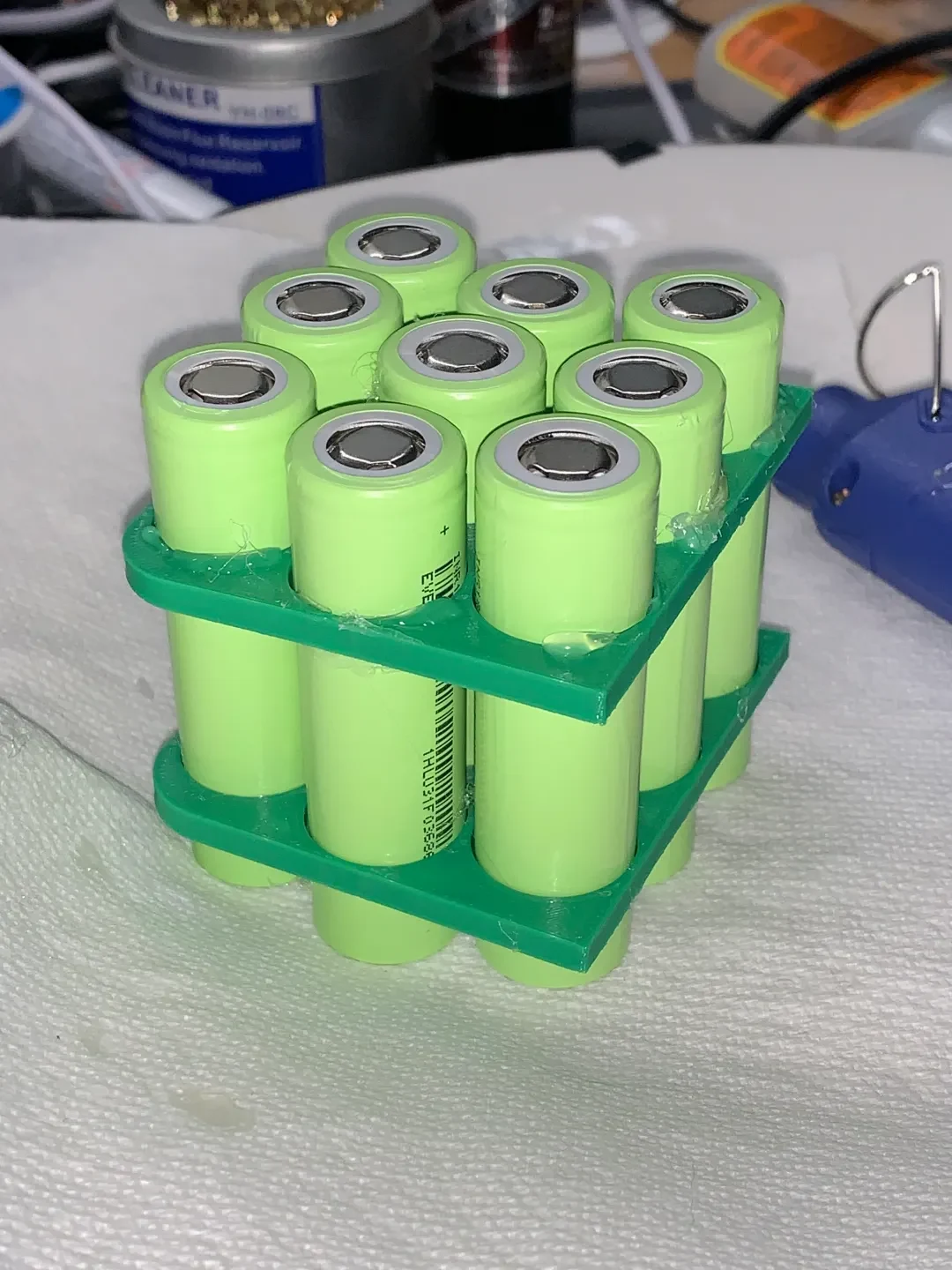

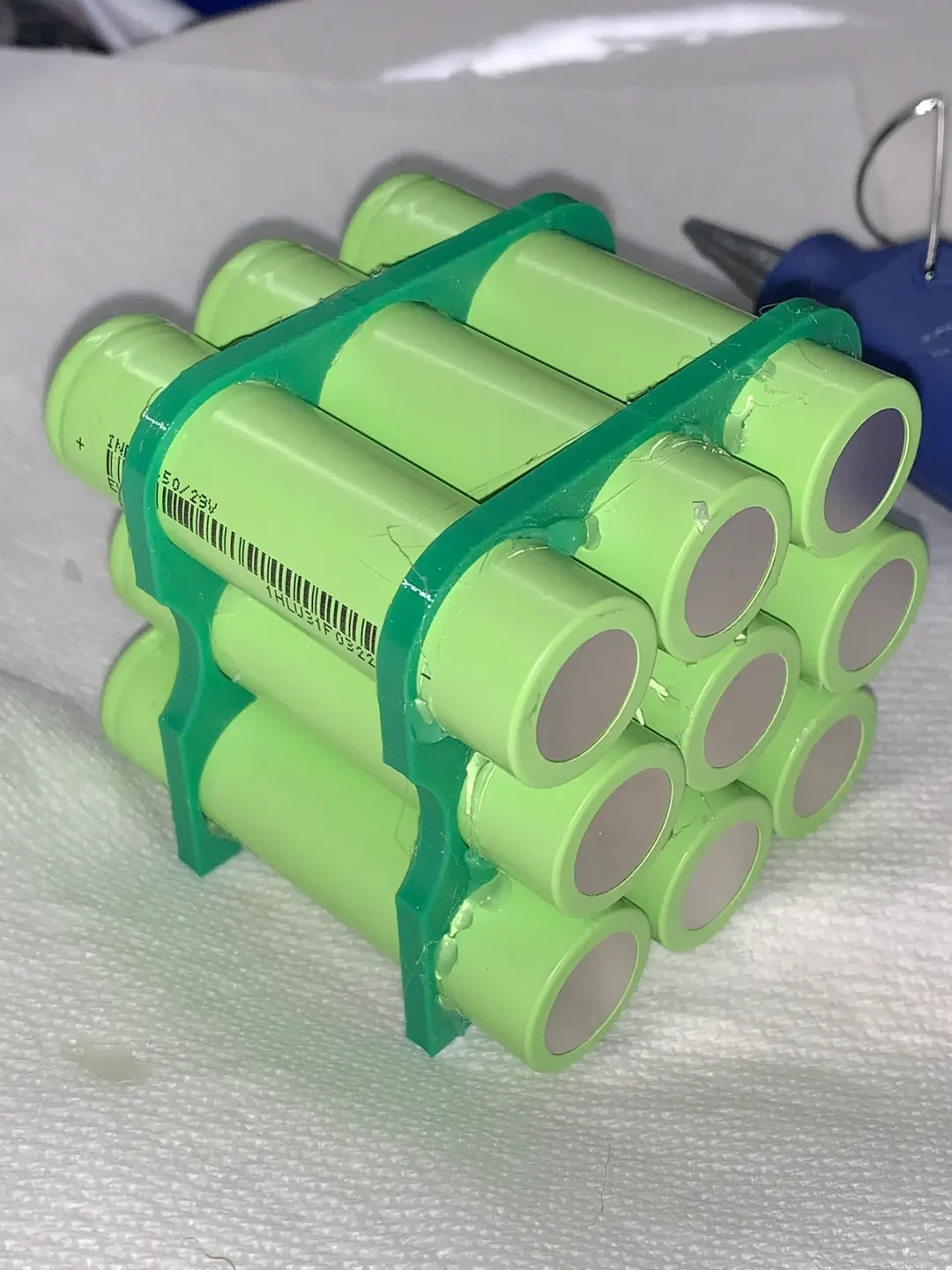

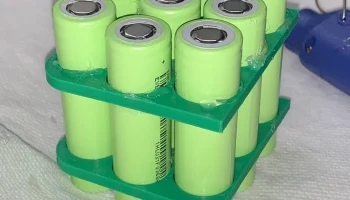

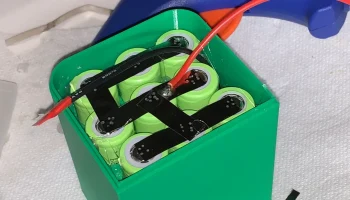

Поместите батареи в держатели ячеек, используя горячий клей, чтобы закрепить их на месте. Я предлагаю использовать два: один вверху и один внизу.

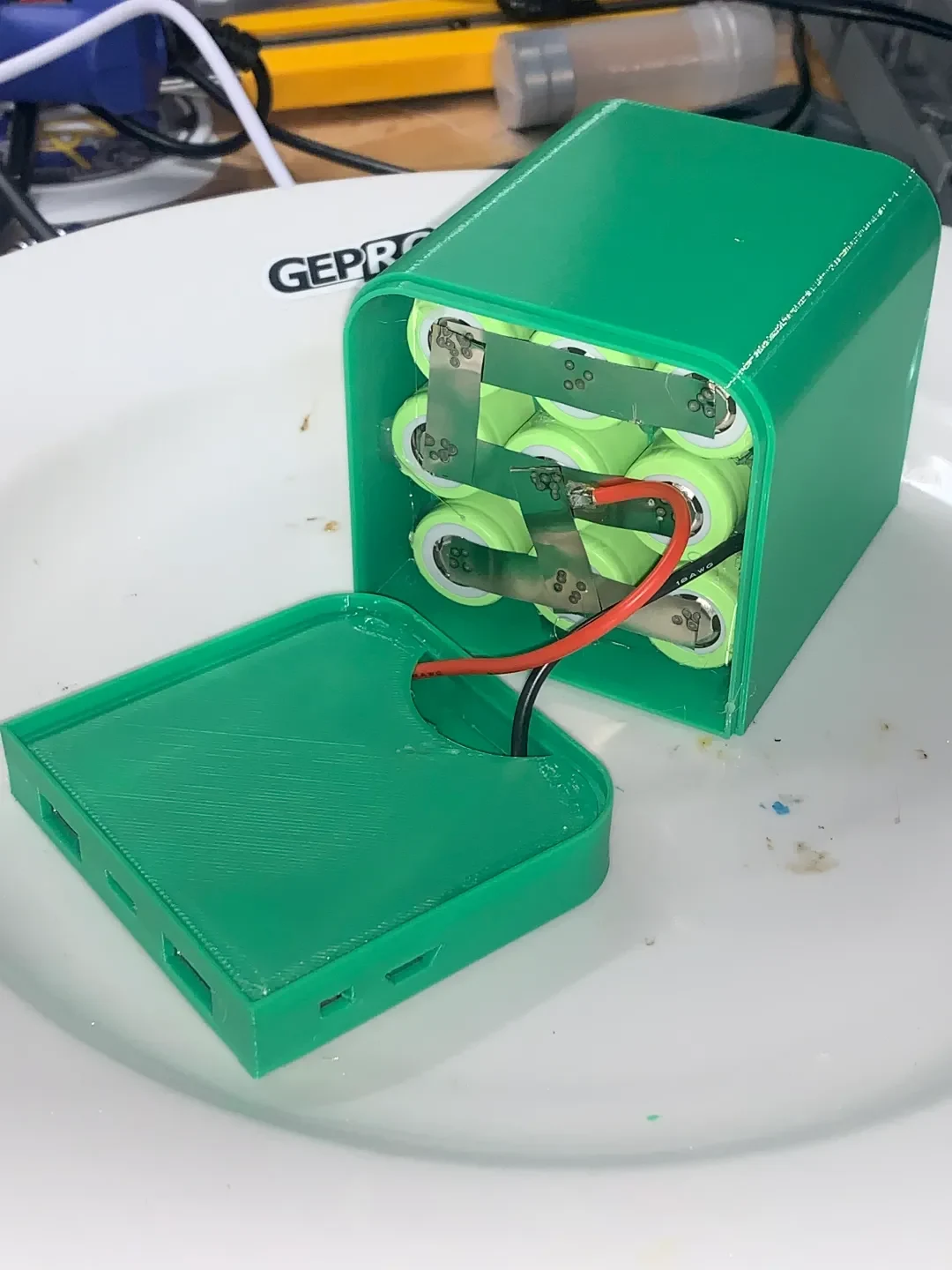

Батареи точечной сварки параллельно.

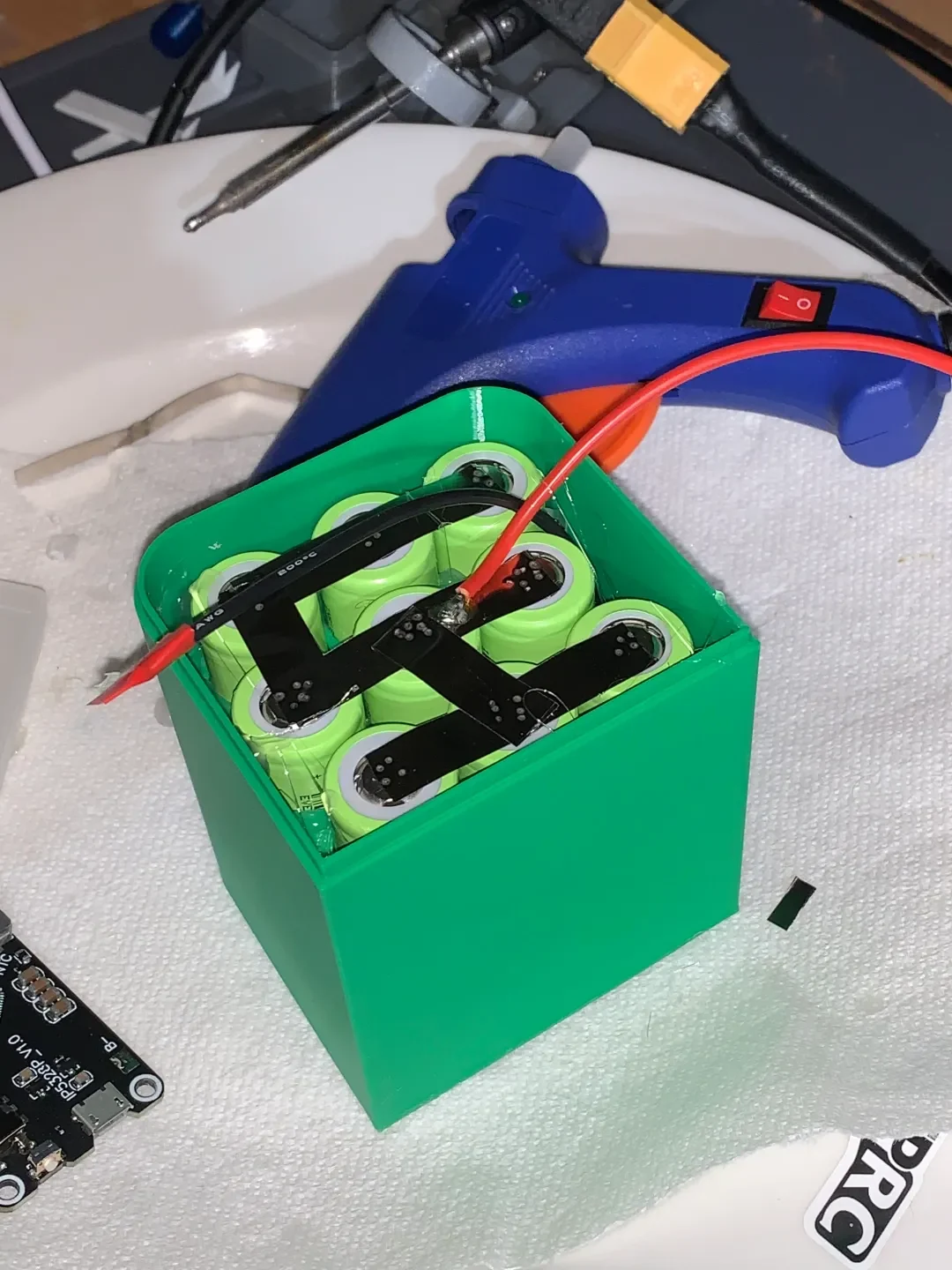

Припаиваем провода на место.
Нанесите горячий клей на отрицательные клеммы аккумуляторов.
Вставьте в основу и дайте остыть.
Необязательно — добавьте горячий клей на положительные клеммы и боковые стороны, чтобы зафиксировать их на месте.

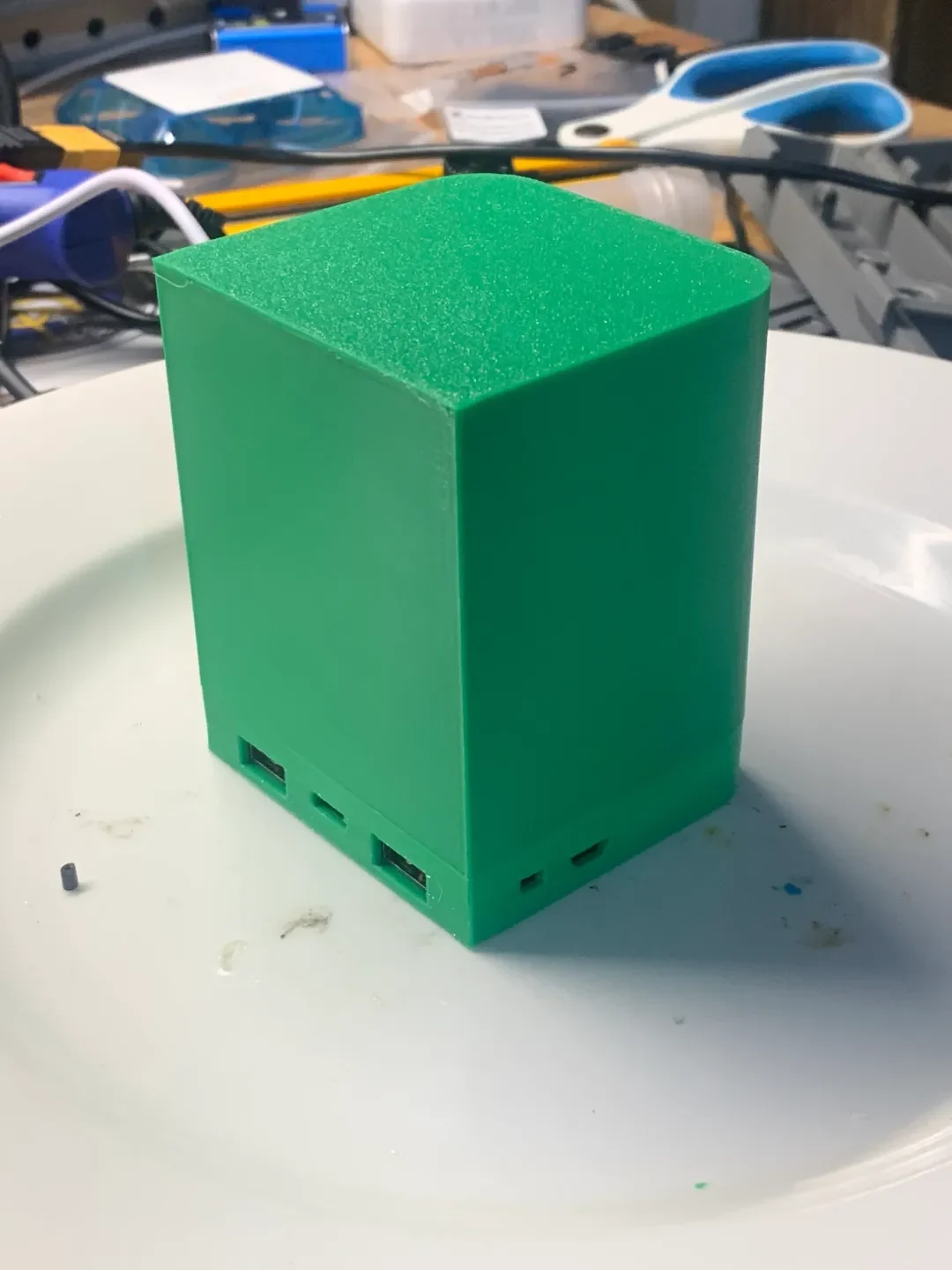

Суперклей сверху к основанию.
Совет: используйте ускоритель, чтобы быстро прикрепить верх к основанию и удерживать его на месте.

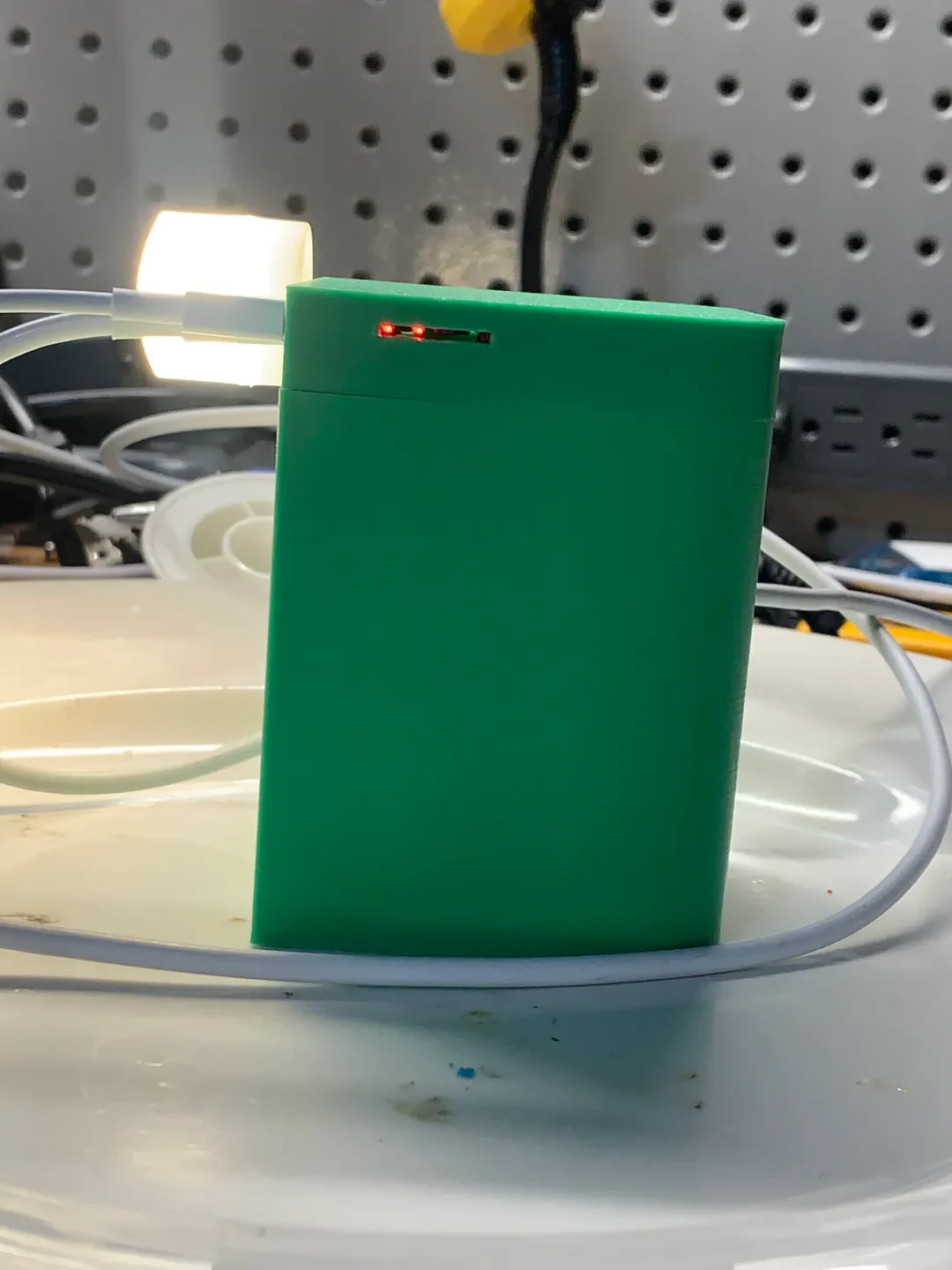

Заряжайте и наслаждайтесь!

Материал

Я напечатал это из PLA и PETG, и оба получились великолепными. Если вы используете PLA, имейте в виду, что горячий клей деформирует его из-за нагрева. С PETG этого не произойдет.
