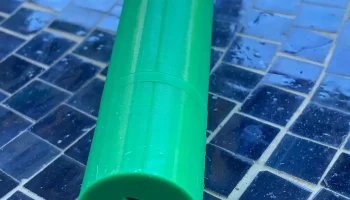

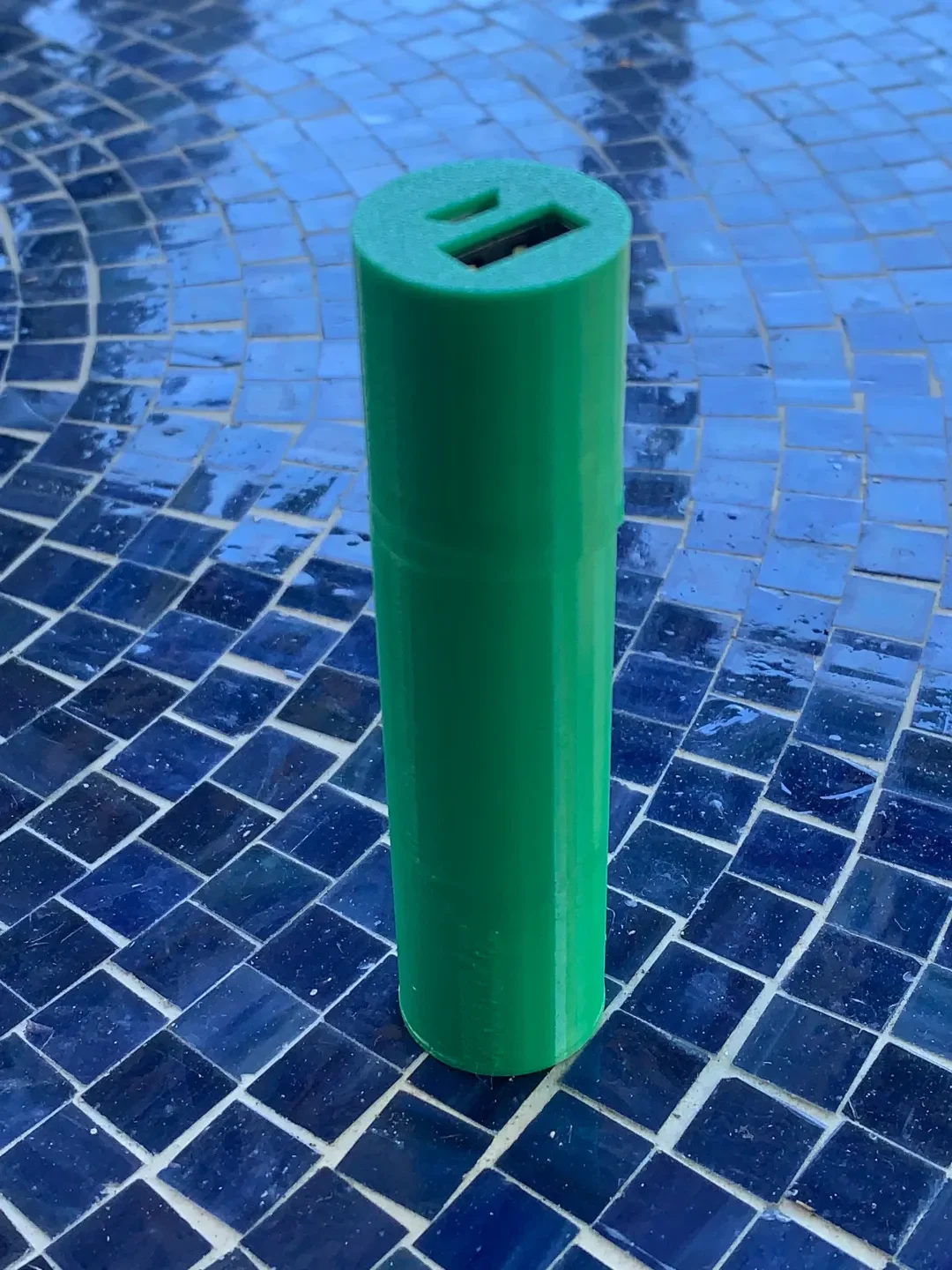

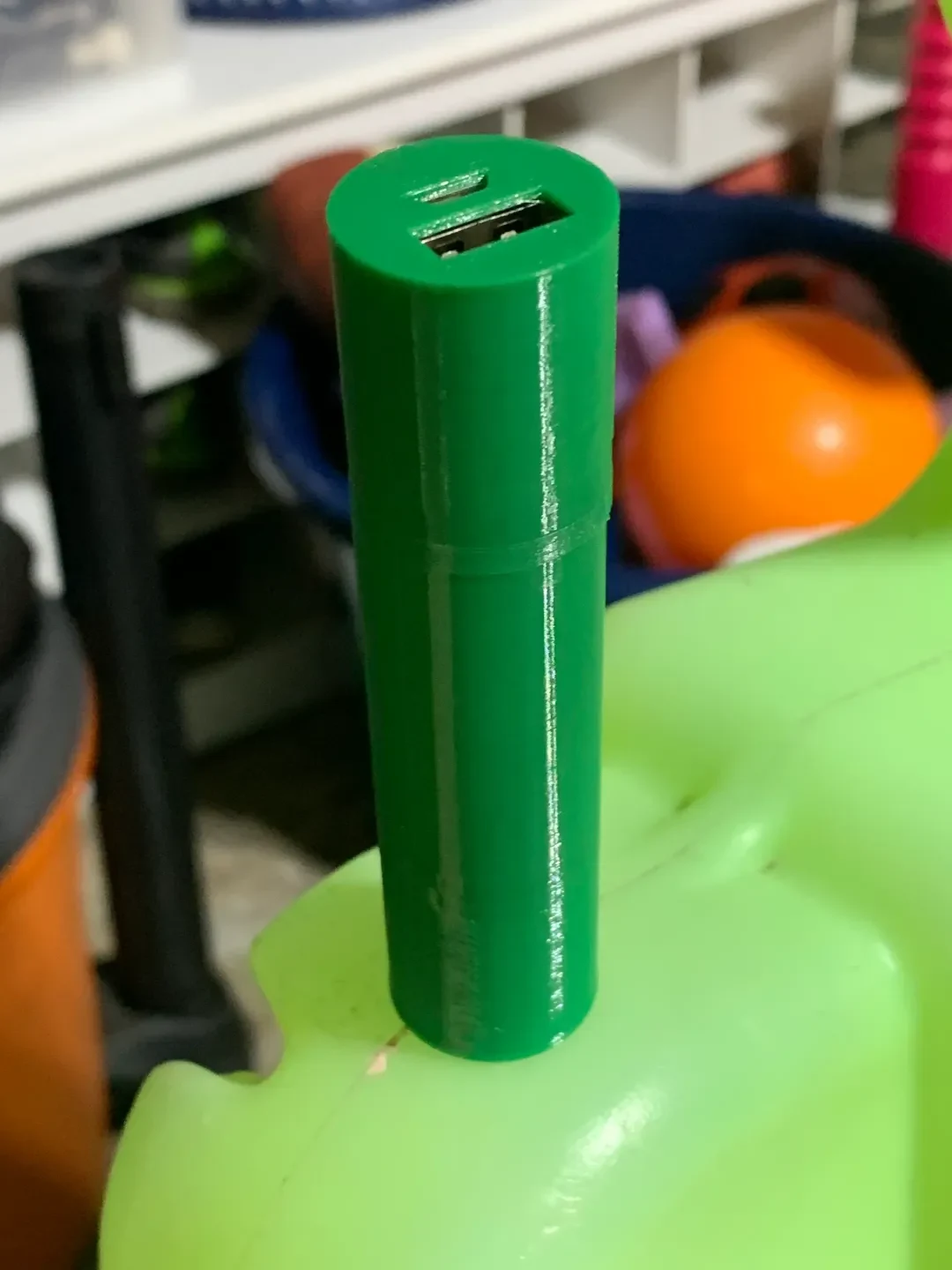

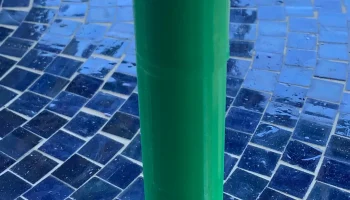

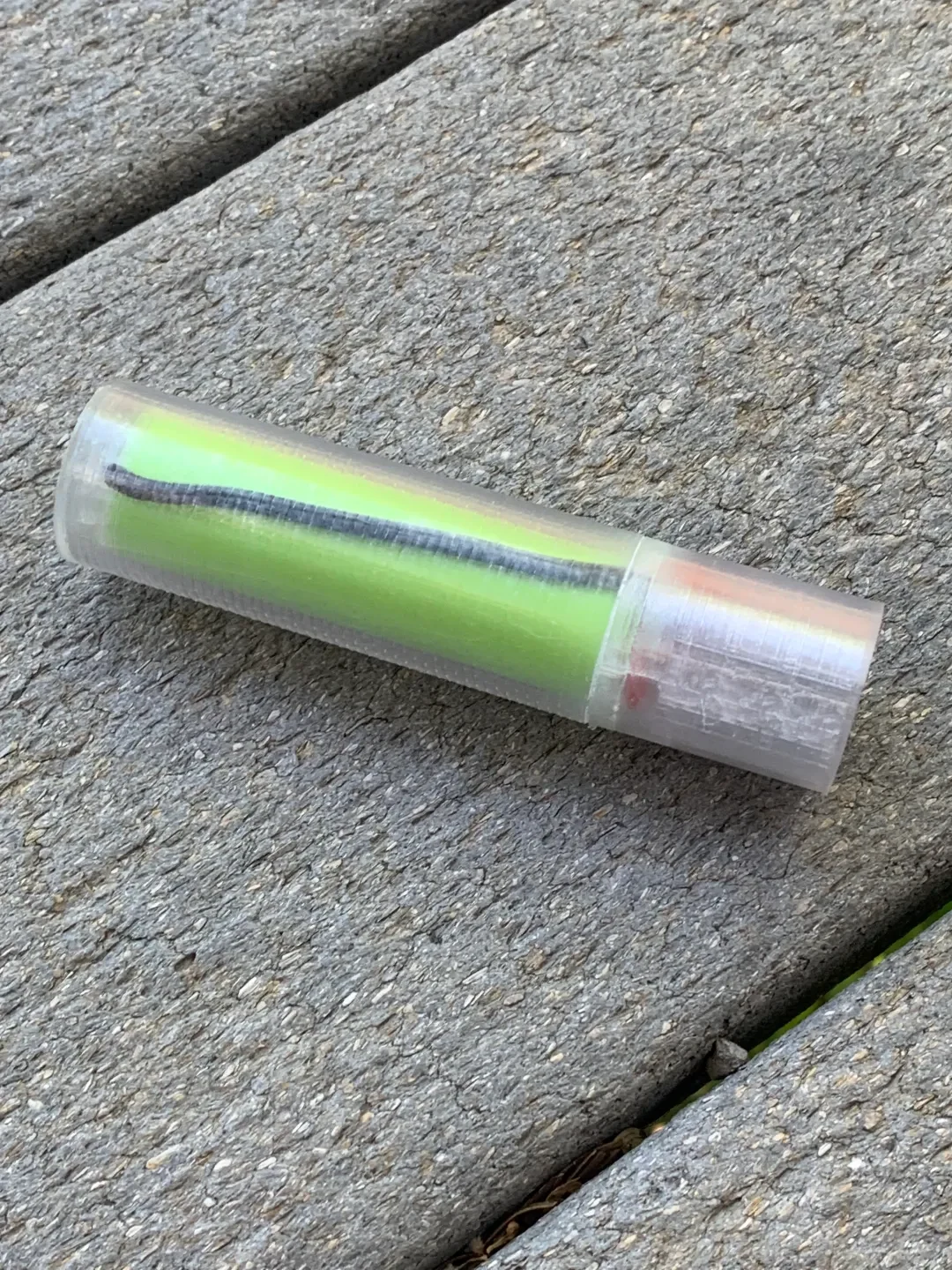

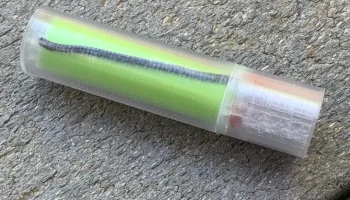

18650 одноэлементный блок питания

Простой одиночный блок питания 18650. Я постарался сделать это как можно проще и при этом сохранить функциональность. В зависимости от того, какой аккумулятор вы выберете, его должно хватить для полной зарядки мобильного телефона. Эта распечатка разработана для модуля повышения напряжения 5 В, но ее можно легко адаптировать для других модулей. Если вас интересуют разные размеры для разных модулей, свяжитесь со мной.

Сборка

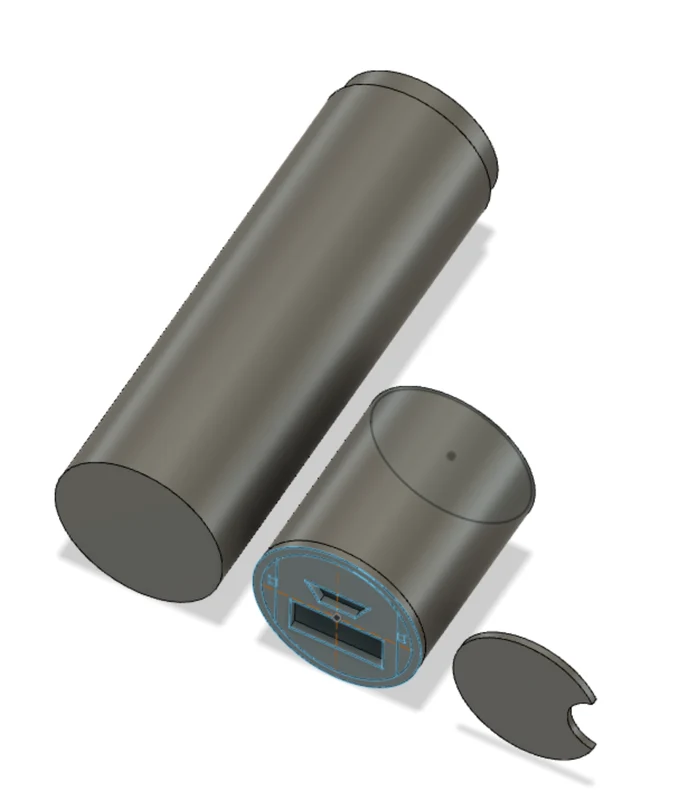

Распечатайте компоненты.
база — держит батарею.
щит — физический барьер между модулем и аккумулятором. Это предотвратит короткое замыкание в случае, если что-то сместится.
верх — удерживает модуль зарядки.
Припаяйте провода к модулю зарядки.
11,5 см для отрицательного провода.
4,8 см для положительного провода.
Модуль зарядки суперклея внутри сверху. Обратите внимание на выступы, предназначенные для вставки этого конкретного модуля.
Суперклеевой экран сверху для предотвращения короткого замыкания.

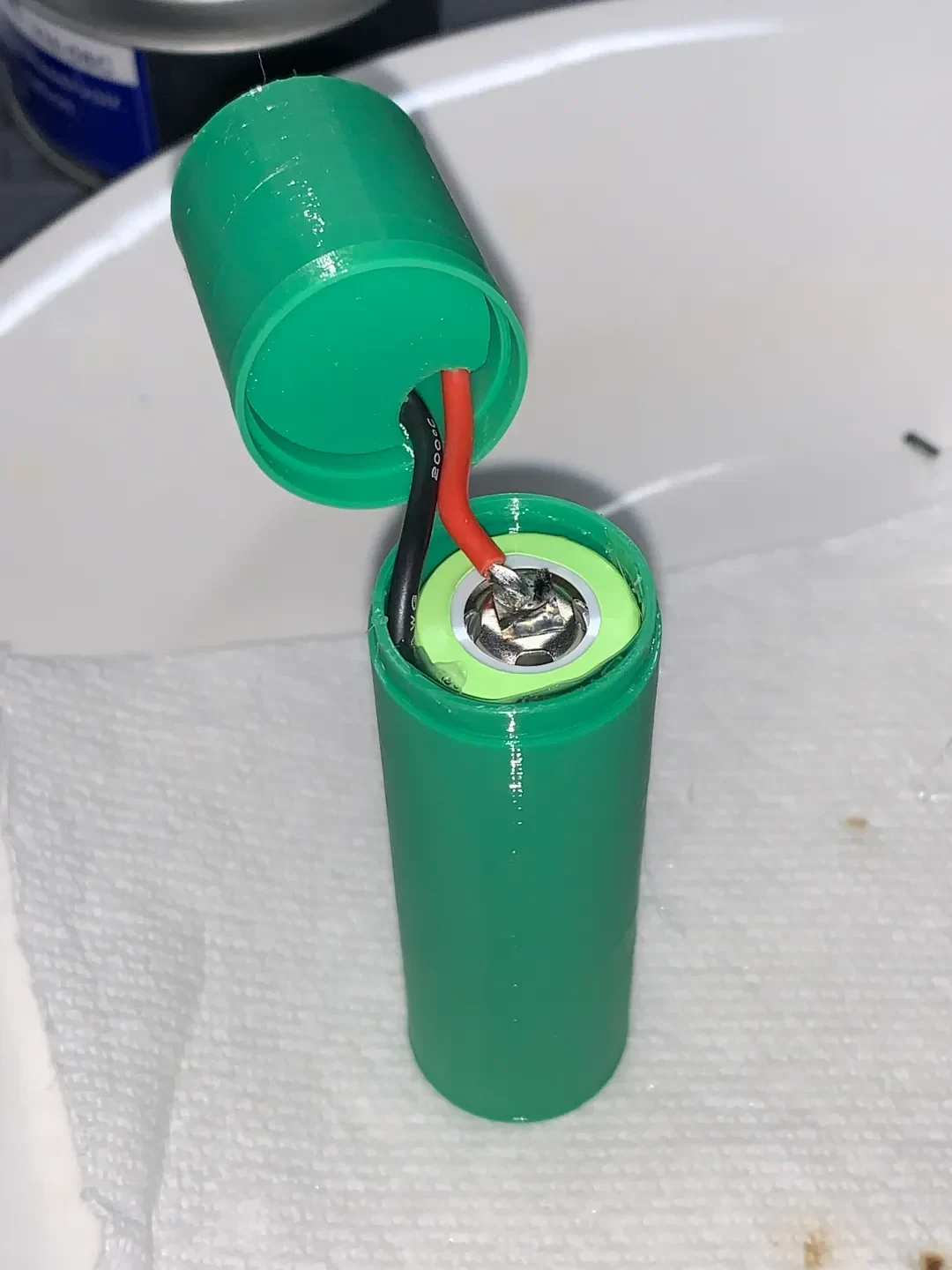

Припаяйте или точечной сваркой провода к клеммам аккумулятора.
Нанесите горячий клей на отрицательную сторону батареи.
Вставьте в основу и дайте остыть.
Необязательно — добавьте горячий клей на плюсовую клемму и по бокам, чтобы зафиксировать ее на месте.
Суперклей сверху к основанию.
Совет: используйте ускоритель, чтобы быстро прикрепить верх к основанию и удерживать его на месте.
Заряжайте и наслаждайтесь!

Материал

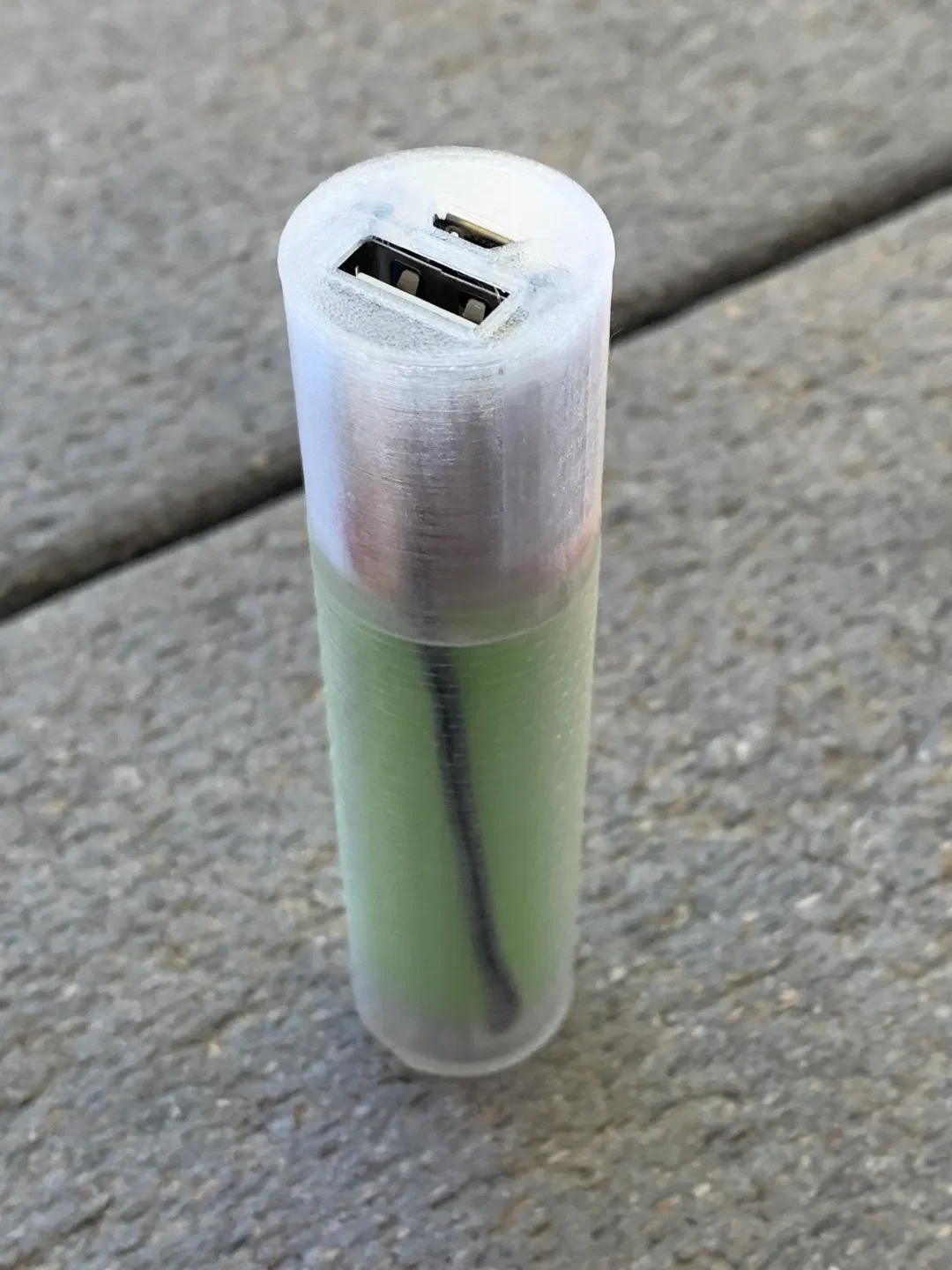

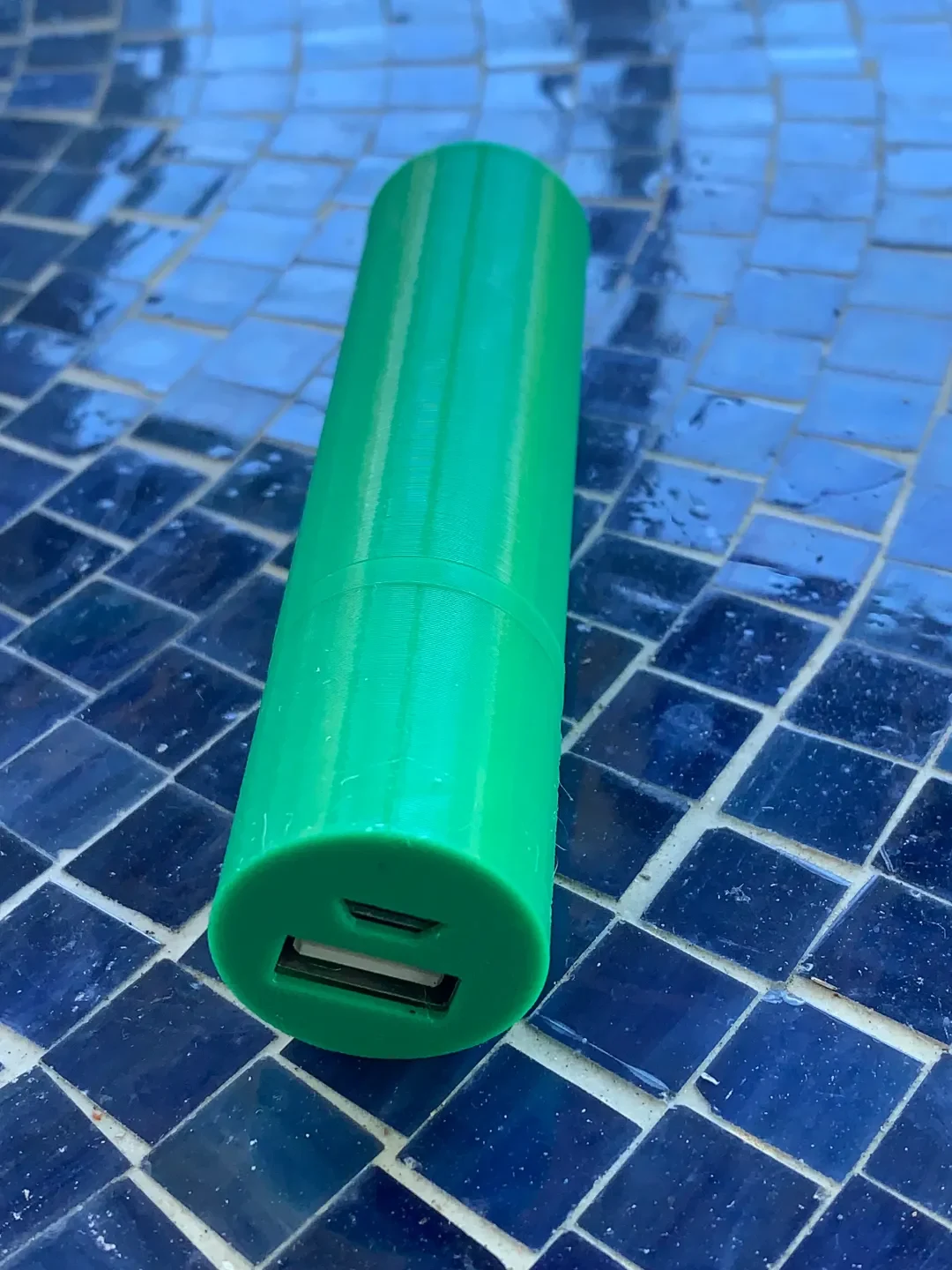

Я напечатал это из PLA и PETG, и оба получились великолепными. Если вы используете PLA, имейте в виду, что горячий клей деформирует его из-за нагрева. С PETG этого не произойдет.
