Зарядное устройство 18650 через модуль USB-C HW-373 TP4056
О

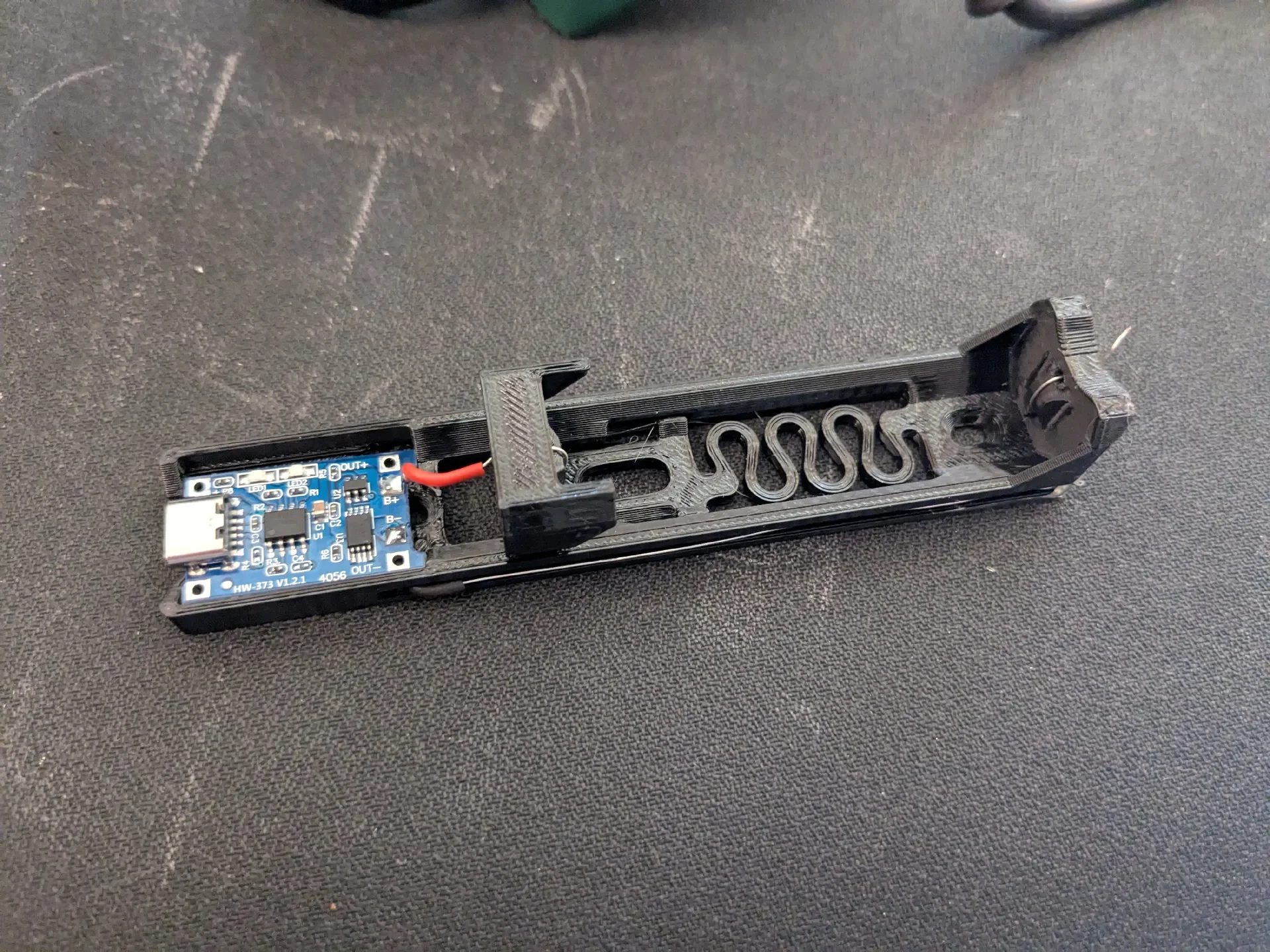

Быстрый и уродливый ремикс, позволяющий заряжать 18650 через модуль USB-C HW-373 TP4056, который имеет больший диаметр. Внешние размеры такие же.
Зарядное устройство для литиевой батареи. Макет литий-ионного модуля TP4056 USB C был использован для изменения оригинального зарядного устройства N in 1 18650 TP4056, чтобы модуль подходил.
Пожалуйста, ставьте лайки, оставляйте отзывы и предложения по улучшению. Также обязательно сделайте то же самое с первоначальными авторами используемых моделей. Спасибо!
Различия
дополнительные отверстия, позволяющие кабелям проходить снизу через отверстия
больше места под местом подключения аккумулятора
добавлено отверстие для винта под модулем (на расстоянии 90 мм от другого отверстия)
Журнал изменений

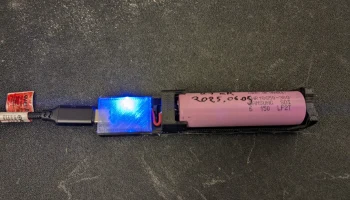

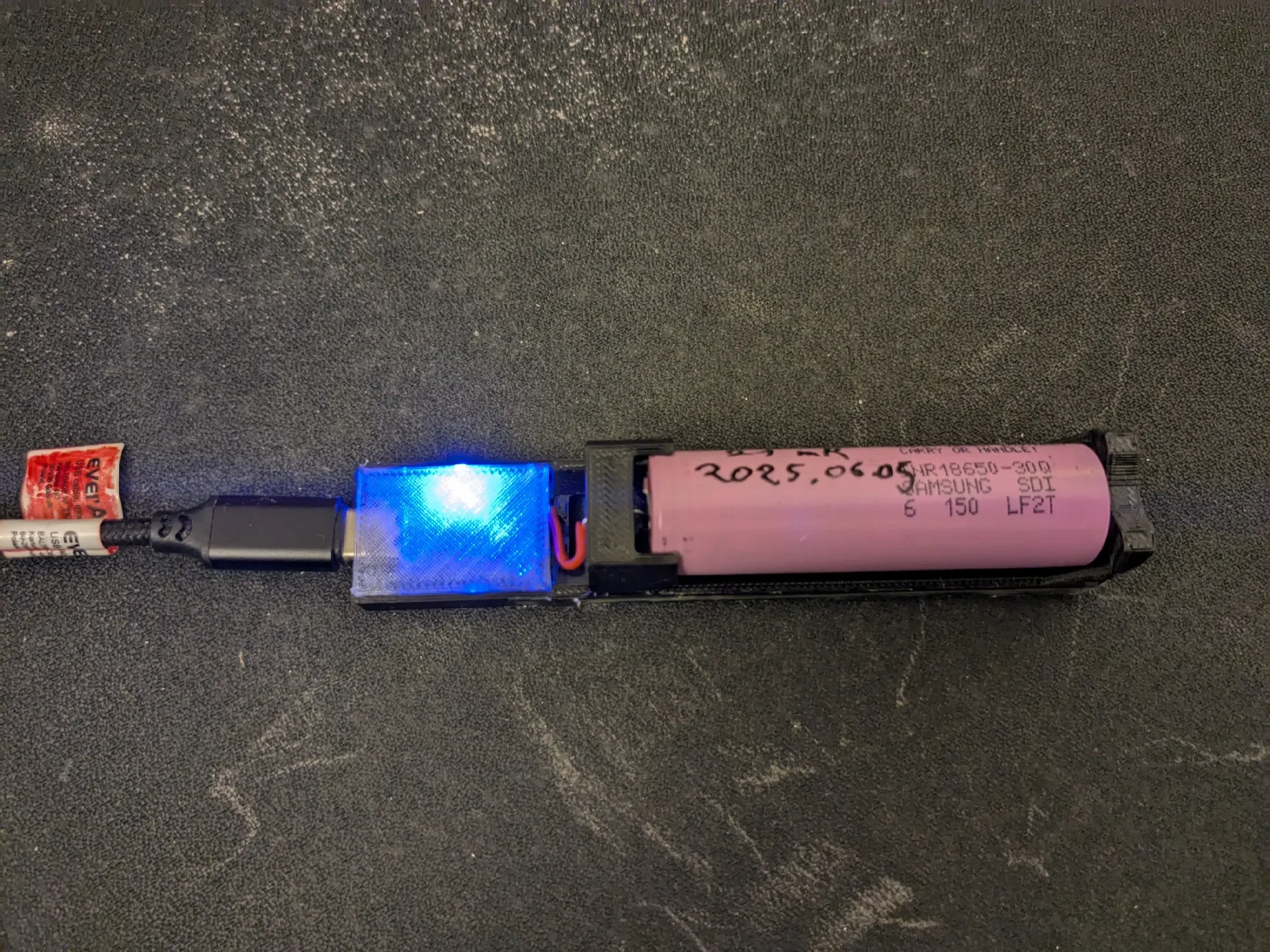

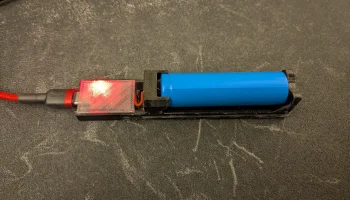

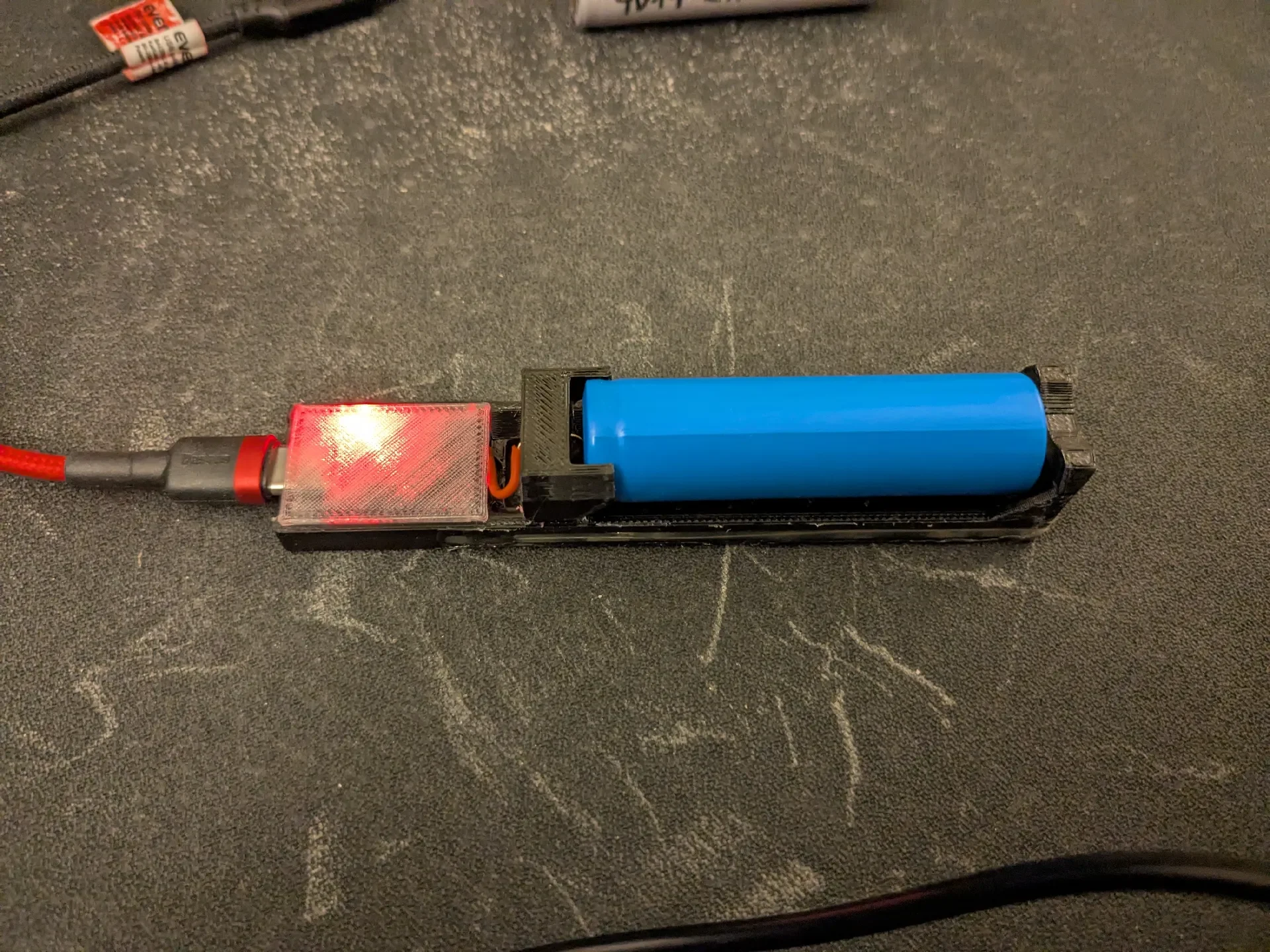

2025.09.27 — добавлена крышка на электронику, обязательно используйте горячий клей, чтобы зафиксировать ее на месте.
2025.09.21 — первый релиз
Распечатать
при условии, что gcode предназначен только для оценки материала и продолжительности времени
рекомендуется использовать PETG, поскольку он делает пружинный механизм менее жестким.
без полей, без опор, профиль скорости 0,20

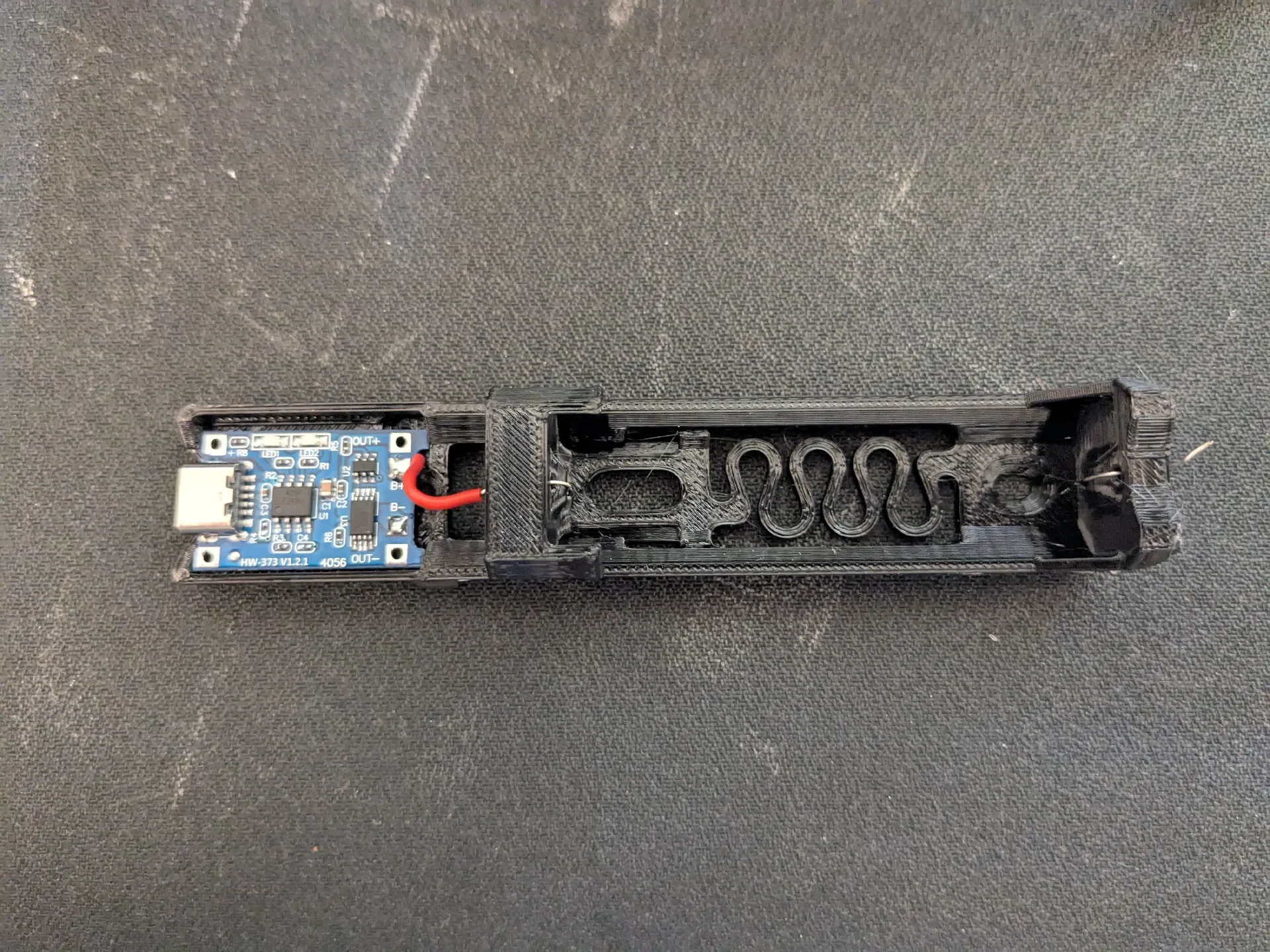

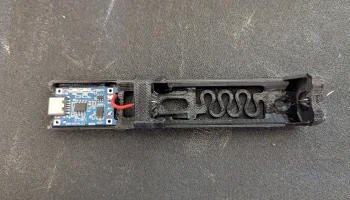

Сборка
распечатать
используйте сплошной медный провод в гильзе или что-то подобное (кабели DuPont?) — следите за поляризацией

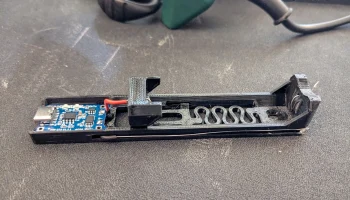

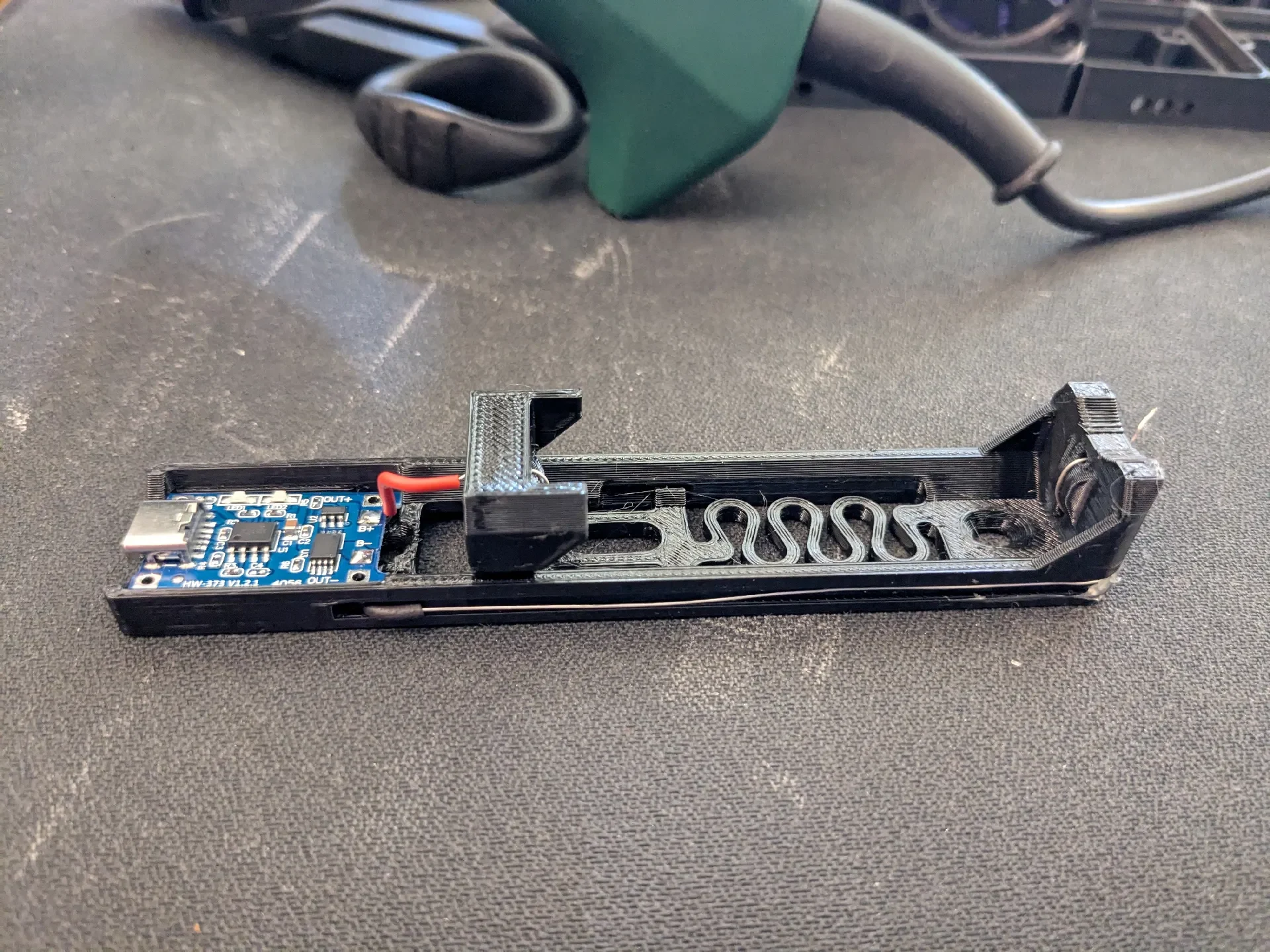

оставьте дополнительный свободный кабель между платой и положительной полярностью, чтобы упругий элемент мог свободно перемещаться
установите модуль на место — используйте горячий клей или расплавьте пластик по углам ��аяльником
при необходимости распечатайте крышку электронного блока и закрепите ее горячим клеем.
